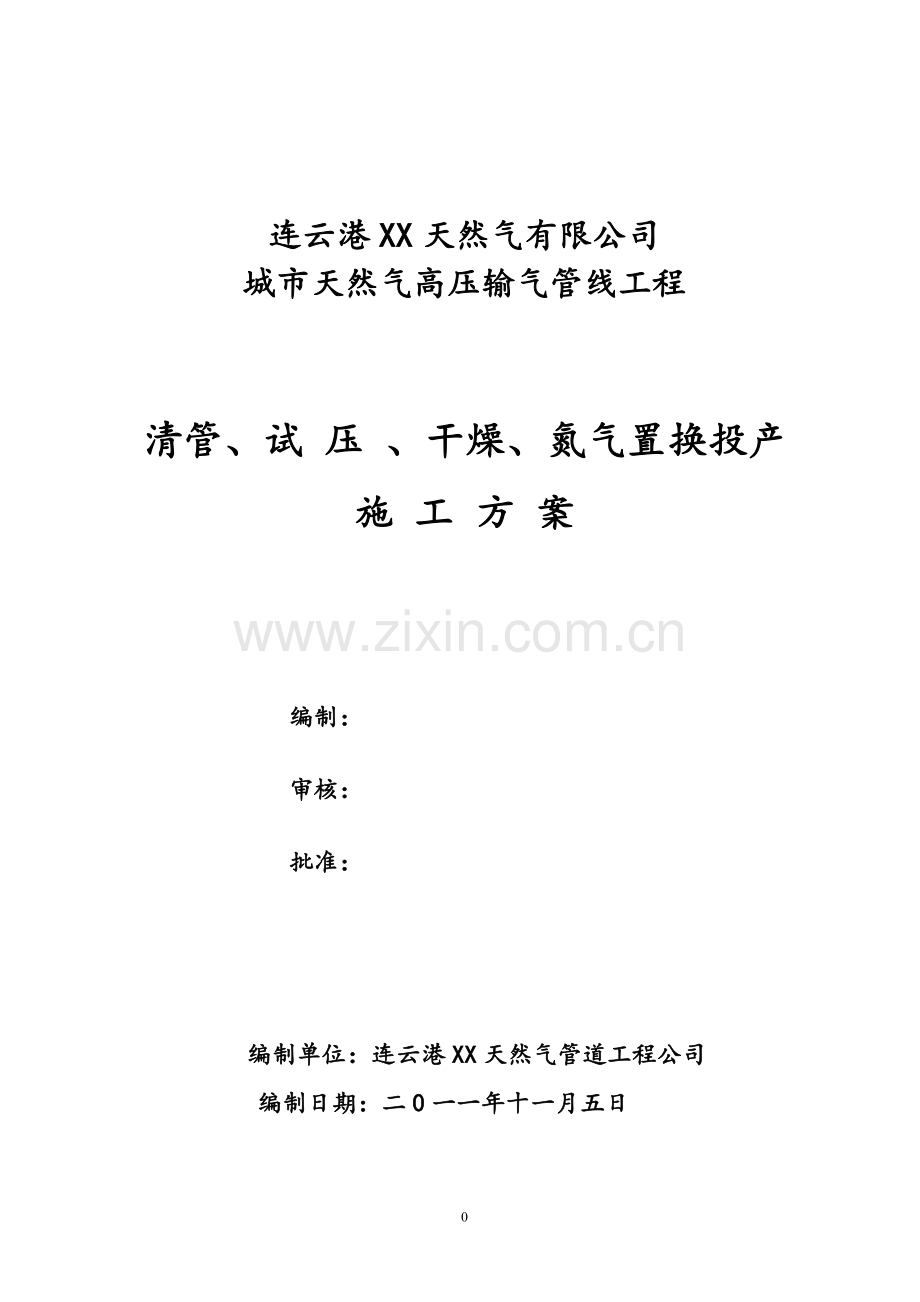

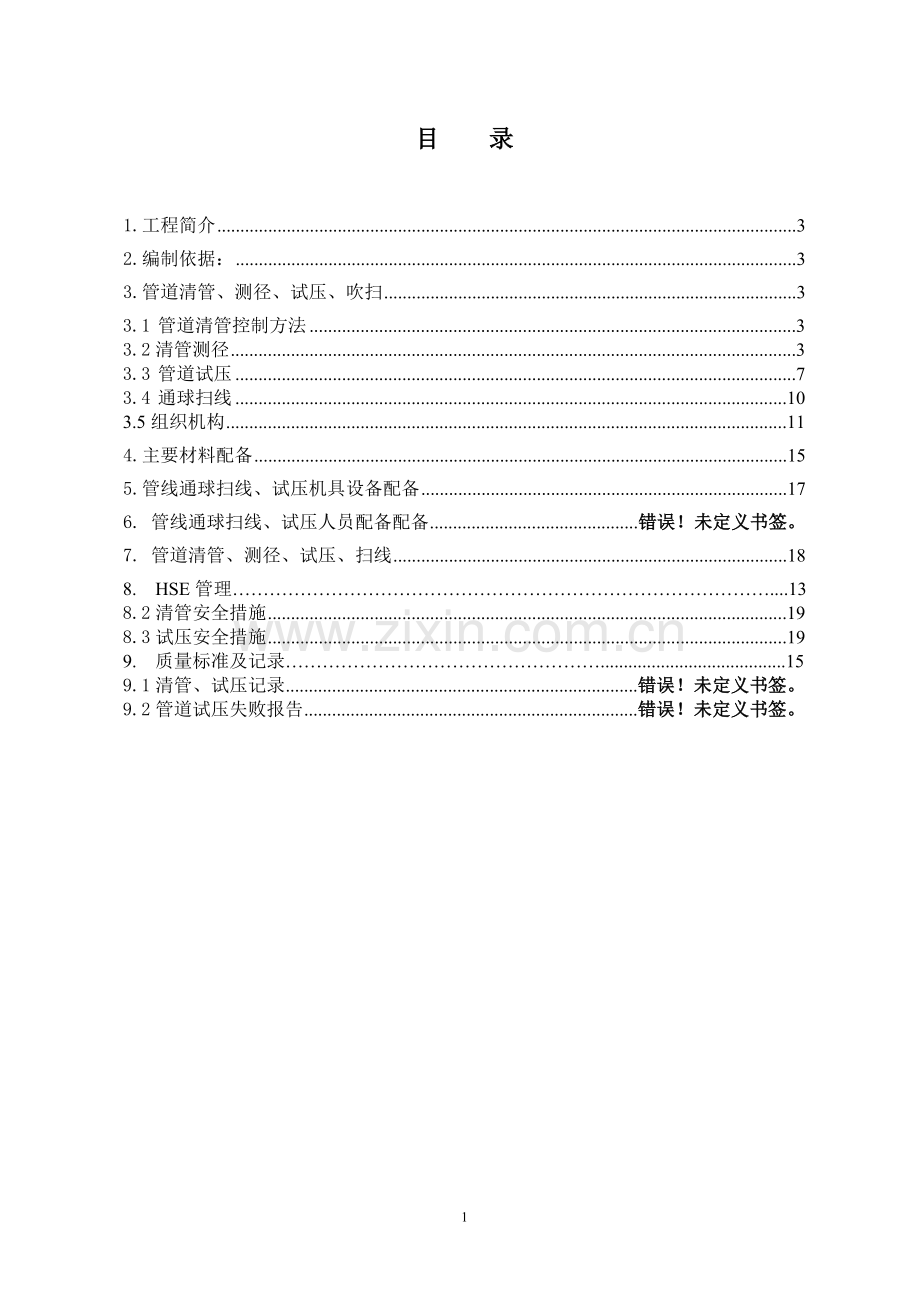

连云港XX天然气有限公司城市天然气高压输气管线工程清管、试 压 、干燥、氮气置换投产施 工 方 案编制： 审核： 批准： 编制单位：连云港XX天然气管道工程公司编制日期：二0一一年十一月五日目 录1.工程简介32.编制依据：33.管道清管、测径、试压、吹扫33.1 管道清管控制方法33.2清管测径33.3 管道试压73.4 通球扫线103.5组织机构114.主要材料配备155.管线通球扫线、试压机具设备配备176. 管线通球扫线、试压人员配备配备错误！未定义书签。7. 管道清管、测径、试压、扫线188. HSE管理.138.2清管安全措施198.3试压安全措施199. 质量标准及记录.159.1清管、试压记录错误！未定义书签。9.2管道试压失败报告错误！未定义书签。清管、测径、试压、吹扫、干燥、氮气置换投产施工方案1.工程简介连云港XX天然气有限公司城市天然气高压输气管线工程起点为中国石油西气东输连云港分输站、终点为灌云县XX天然气公司城市高压调压站，线路长度约为52km，全线设有截断阀室6座。管道管外径为323.9、材质为L360，管道采用3层PE防腐、补口采用热缩套，管线设计压力为4.0MPa，设计温度为常温，输送介质为天然气。线路沿线地貌主要为主要为水稻田、地势平坦，高程在2.5m-3.0m，灌溉沟渠纵横，地下水位一般大于0.5m0.9m。2.编制依据：1、连云港XX天然气有限公司城市天然气高压输气管线工程设计文件2、 （GB50369-2006）3、 （SY/T6383-1999）4、 （SY/T5922-2003）5、连云港XX天然气管道工程有限公司目前资源状况及同类工程施工经验。3.清管、测径、试压、干燥、氮气置换投产管道清管、测径、试压、吹扫、干燥、氮气置换投产工序施工准备临时清管设施制作清管测径强度试压严密性试压通球扫线干燥氮气置换投产3.1 管道清管控制方法3.1.1为避免管道清扫对管线的损伤，管道清扫时采用皮碗式清管器，且预先投放一次性橄榄式海绵清管球。3.1.2 管道试压前，至少进行一次通球清扫并检验合格，质量达规范要求，试压用水必须使用经处理测试合格的清洁水，以降低管道内壁受腐蚀的可能性。3.2清管测径3.2.1管道清管的目的是清扫管内的杂物，排除管道的隐患和缺陷，取得较大的安全度，保证管道运行的安全。定向钻穿越段清管应在回拖之前进行。3.2.2 清管器的选择施工中，清管器既应满足清管要求，又不损伤管线。我们采用皮碗式清管器。每段管道，至少2次清管，直至达到规范要求。3.2.3 管线清管有关参数计算及设备选型3.2.3.1管线清管参数计算1) 管线截面积：（按壁厚5088.7钢管计算）：S=R2=（0.323920.0063）2/4=0.07607m2；2) 按0.3MPa压力下清管球行走速度0.5m/s（1.8km/h）计算所需气量：每分钟所需气量：0.076070.5603=6.8463m3；3) 按9m3/min供气量，0.3MPa压力下清管球行走速度：每秒钟行走速度：9/（30.0760760）=0.66m/s；每小时行走速度：0.663600=2.376km/h；3.2.3.2清管设备选型采用1台螺杆空气压缩机，型号为SEB200A（W）7，额定工作压力10MPa，排气量9m3/min，能够满足清管要求。3.2.4 清管施工顺序1）清管前在管道两端设置试压场地；2）使用清管器采用信誉度较好的产品，以避免因球体质量造成事故；3）顺序为刚性轴8片双向聚酯盘直板清管器-钢丝刷-钢丝刷+磁-测径-泡沫球。收发球筒安装发球筒装球准备工作清管段测径启动空压机顶球运行跟踪仪跟踪球至收球筒后泄压取球进行下一管段清管收发球筒拆除图1 清管施工工序3.2.5启动空压机、顶球运行打开阀门3，启动空压机2向管内充气，同时记录两头压力表读数的变化情况和气体的流量，当压力表的读数高于空压机2的输出压力时，停下空压机2，启动空压机1继续向管内充气。清管器运行速度控制在24km/h，工作压力0.050.2MPa，如遇阻可提高空压机的工作压力，但最大压力不得超过设计压力。1.323.9mm输气管道；2.清管器；3.DN400300偏心大小头；4.DN50 PN1.6MPa 阀门；5.无缝钢管603.5；6.压力表；7.DN400短管；8.DN400法兰封头；9针形阀 ； 图2 发球筒安装示意图75接空压机412364789快开盲板DN400DN50法兰及盲板DN400300偏心大小头323.9输气管道400短管排气孔减速层图3 收球筒安装示意图清管器1）跟踪仪跟踪启动空压机前，按照通球扫线前确定的跟踪点安排人员蹲守，用通过检测仪检测，一旦清管器通过，立即通知下一班蹲守人员，并做好清管器通过时间的记录，转移到另一蹲守点。2）泄压球运行至收球筒后，开始大量排气，说明清管顺利完成，待气体排尽、压力回零后可打开收球筒，取出清管器，检查清管器皮碗的外型尺寸变化、划伤程度，对磨损较大的皮碗进行更换。3.2.6测径施工方案清管合格后，使用测径器对管道进行测径。测径程序：施工准备安装测径器测径检查收发球装置拆除1）施工准备管道测径选用皮碗式测径器，在其后部装一个直径为管内径95%的测径板，测径板安装必须牢固。安装测径器打开发球筒快装法兰，将测径器装入发球筒。2）测径检查开启空压机，空压机排量控制在9m3/min以内，确保测径器前进速度在1.2m/s以下，避免过快的发送速度导致测径板的意外损伤。注意排量稳定，速度均衡，推力范围保持在0.20.3MPa。3）管道清管、测径合格后，将收发球装置拆除，安装连通阀门，进行穿越段试压准备。4）质量标准、检查方法、记录与结果确认。a 质量标准：清管质量符合设计要求和规范标准要求。b 检查方法管道至少清扫2遍，清扫出口无杂物排出及排出空气目测为无色、透明，则认为清管合格，否则重新进行扫线，直到清管合格为止。c 记录与结果确认清管（测径）完毕，现场监理确认清管（测径）合格，技术员填写清管（测径）记录并请监理签字。3.3 管道试压管道试压按设计要求进行水压试验，单体穿越段管道采用洁净水进行强度和严密性试压。严密性试验压力为4.0MPa；管道强度试验压力为4.01.5=6.0MPa。试验的关键是保证管道内压力的稳定和试压过程中避免管道遭受撞击或震动，在试压时必须采取有效措施，严格按规范要求进行。保证水的质量，试压用水需洁净、无腐蚀性，避免管线内壁污染，试压完毕后管线必须进行吹扫。合格建立上水系统准备工作完善扫线试压分段管道通球扫线注水排气管道强度试验管道严密性试验泄压排水泄压处理合格不合格图4 水压试验程序流程图3.3.1试压准备1）试压设备和试压管线50m范围内在升压过程中为试压禁区，管段试压前先划出防护带，并用小旗标明，设专人把守，非试压人员不得进入。2）试压使用的压力表、安全阀及有关设备必须齐全且处于良好的工作状态。压力表精度不小于1.5级，量程为试验压力的1.5倍，表盘直径不小于150mm，最小不大于每格读数0.05MPa。3）管线首端流程安装在管线首端放入清管器，清管器距管口2m，然后在管线首端焊接椭圆型封头，安装清水注入管、注入管控制阀、放空管线及压力表、温度计1套。4）管线末端流程安装在管线末端安装放空及排水管、压力表、温度计套、试压封头。图5 试压首端流程图200513554泵210002001387101112试压结束后接空压机扫水上水结束后，关闭阀5，接高压试压泵2开始试水压DN50蓄水池26泵11、蓄水池 （10m3）；2、40目滤网3m2；3、上水泵；4、试压泵；5、高压卡箍阀DN50、PN25MPa；6、闸阀Z41H-25MPa、DN50；7、针形阀DN15、PN25MPa；8、压力表010MPa； 9、主管线； 10、DN300、PN25 MPa封头；11、试压首端323.9管节，L=3.0m；12、清管器DN300；13、603.5无缝钢管5m。9图6 试压末端流程图1、主管线； 2、试压末端323.9管节，L=3.0m； 3、双向清管器DN300； 4、封头DN300、PN25MPa； 5、压力表010MPa；6、针形阀DN15、PN10MPa； 7、卡箍阀DN50、PN25MPa；排污口6放空口12345775）高压泵的选用：选用压力范围为025MPa的高压泵2台打压, 另外选用电动潜水泵2台（备用）、电焊机2台、电子定位信号发射器1套、通过指示仪2套。6）试压端场地需修建40m40m大小的平地作为试压及设备停放地。3.3.2上水系统1）上水前，在穿越段起点旁焊接1个10m3（8mm钢板）的蓄水池。2）试压用水量计算： Q=R2L60 m3由于用水量较少可采用10T罐车就近拉水的方法,单趟运距20Km，灌入蓄水池内。3）再用上水泵将水从蓄水池打入试压管道内。3.3.3 试压上水1）往管道内上水前先确认试压段两端的封头都已焊好，连通管上的阀门也处在开启位置。2）用上水泵向穿越管道内上水。上水前，在上水端试压封头内预先放置两枚上水机械双向清管器，采用在试压末端安装小口径阀门的方法建立背压，使清管器运行速度始终保持在一定范围内，防止上水端吸入空气。3.3.4 管线试压步骤1）上水排气：采用大排量上水泵推动上水机械双向清管器，向管道内充水，开启排气阀从管线末端排出该段管道内的空气。2）升压： 启动试压泵设备升压，升压应均匀平稳。当压力达到强度试验值的30%、60%时，分别停止升压并稳压15min，稳压期间对试压设备及管线进行检查，检查无异常后，继续升压，控制压力增量，使其压力平稳的上升。 升压至强度试验压力的70%时，进行双减压操作，测算出试压管段内的空气含量，空气含量不超过2%即可认为含气量合格。 在升压过程中，不得撞击和敲打管道，稳压期间安排专人负责巡线，发现管道破裂和异常情况，及时联系汇报。 继续升压至强度试验压力，停止升压，并再次检查阀门和管线是否有异常现象。3）强度试验 强度试验稳压4h，每间隔0.5h记录一次。 强度试验时，若压力出现急剧下降，要及时查找泄漏点，泄压后组织抢修，并重新进行试压。 在试压期间，应定时巡查，使试压管段保持在严密监视之下，以管道无断裂、无变形、无渗漏，压降不大于试验压力值的1%为合格。升压期间，试压巡逻人员不得沿管道检查，稳压期间，试压巡检人员应与埋地管道保持10m以外距离。4）管线严密性压力试验 管线强度试压合格后，将试压管段的压力降到严密性试验压力。 严密性试验稳压不少于24h，每隔0.5h记录一次压力值。 压降不大于1%试验压力值为合格。3.3.5 水压试验不合格的处理1）水压试验如不合格，首先查找泄漏原因，然后进行降压排水。2）针对泄漏原因，制定可靠有效的整改措施，并及时进行整改。3）重复进行水压试验过程直至达到合格。3.3.6 试压质量标准、检查方法、记录与结果确认1）质量标准: 压质量符合设计要求和规范标准要求。2） 检查方法:试压巡检人员沿线检查管道有无渗漏处。试压设备和试压管道25m范围内为试压禁区。试压禁区设专人把守，禁止非试压人员进入；使用压力表进行压降观测，试压用的压力表必须经过校验，并在有效期内使用。3）记录与结果确认管道沿线检查无异常情况，且压降在允许范围之内，出口排出空气无色、透明且无游离水，经监理确认合格后，填写试压记录并请监理签字。3.4 通球扫线1）管线扫线采用1台空压机通过清管器推水的方式进行。2）采用聚氨脂型清管器进行第一次和第二次扫线，可排出大部分存水；以后各次增加泡沫球，以吸收管道内剩余的游离水。3）通泡沫球时，根据以往的施工经验，通泡沫球的次数不宜少于三次，前两次每次放进5个泡沫球，以提高工效，以后各次视情况减少泡沫球的数量，最后减少到一个泡沫球。4）由于泡沫球行进时不需要太大的压力，因此通泡沫球时应控制好打入管道中的压缩空气的排量，以免泡沫球行进过快而降低除水效率。5）善后河一端安装发球筒，排水点设在浦南门站一端，将排出的水排进附近的沟渠，排出的水应用滤网进行杂物收集。3.5管道干燥施工干燥空气置换湿空气之前，进行多次泡沫清管器清管，尽可能排除游离水；当压缩空气推出的最后一个泡沫清管器吸水量1kg时为合格，然后再采用清管器进行12次磁性清管器清管。第一步 发射泡沫清管器，采用每15min发射一只或多只泡沫清管器的方式进行连续多次清管，根据以往干燥施工经验，每公里管线需使用5个干燥泡沫清管器进行清管；第二步 待泡沫清管器清管合格后，再发射钢丝刷+磁铁的聚氨脂皮碗式清管器（三碗）进行12次清管，将上次使用泡沫清管器清管过程中可能留在管道内的碎屑清出；第三步 使用干燥单元对管道进行持续干空气干燥置换，采用露点检测仪在管段末端进行检测，当检测露点低于要求露点后，进行24个小时的密封，再次对露点进行检测，当检查确定，露点比最低环境温度低5为合格。干燥清管可按照以上步骤进行，也可以根据现场情况结合管段末段露点检测情况组合交叉进行。3.5.1施工措施干燥空气和干燥球配合干燥法，大约每15分钟运行轻型、开孔聚氨脂泡沫清管器一次，直到彻底干燥为止。工艺流程如下： 打开发球筒快开盲板，投放干燥球，并关闭快开盲板，上紧。 利用发球筒旁通口作为进气口，采用两台9Nm3/min空压机送风，通过干燥单元产生干燥空气推动干燥球前行。 发球筒上进气口安装一块3.0MPa的压力表。 球的启动压力为0.10.2MPa，运行速度约4.08.0km/h。 送风后应注意监视压力变化，做好压力记录。 每段发、收球端配置6人以上操作值班，发、收端及沿线阀室设监视点，每个检测点设2人值班。均配置联络通讯措施，经常互报情况，以便处理各类问题负责监视排气情况和球到后报告工作。 重复以上步骤直到管道的水露点达到要求的露点温度。3.5.2技术要求 采用空压机为气源，通过干燥单元对气体进行除尘、除水、除油过滤，干燥单元的出口气体露点温度低于-30，推动干燥球进行干燥，达到干空气置换湿空气及吸收水分的效果，从而达到对管道干燥的作用。 接收清管器端，现场配置尘土袋，收集接收清管器上的粉尘，防止粉尘扩散对周围环境造成影响。 干燥管段末段设有专业的检测人员，负责对干燥管段的露点进行检测、记录。 管段持续进行干燥，采用露点检测仪在管段末端进行检测，并进行24个小时的密封，再对露点进行检测，当检查确定，露点比最低环境温度低5为合格。3.6氮气置换施工根据施工的实际情况和理论分析，本工程拟采用 “气推气” 方案进行置换施工，即是采用氮气隔离开天然气和空气然后利用天然气推氮气，氮气推空气来达到置换目的。工艺原理如图所示： 气体流动方向天然气与空 氮气与空气天然气气混合段 氮气 混合段 空气天然气 开始有 含氧量 含氧量 99% 天然气 2-21% 21%天然气含量： 天然气含量： 含氧量： 含氧量开100% 0-100% 2% 始下降 “气推气”工艺原理3.6.1注氮方案根据所用氮气的来源不同注氮施工可以采用注液氮和注气氮两种不同的方法进行注液氮时采用液氮泵车(带加热气化装置)或液氮槽车加液氮泵(带气化装置)的方法进行注氮注气氮时采用吸附式制氮机现场制氮气后直接注入管道该方法一般用于注氮量较小的工程，本工程注氮量大采用注液氮方案施工。3.6.2线路要求管线各分段清管、试压、干燥工作已完成，管内达到无积水状态，符合技术及规范设计的要求； 各穿越段的单独清管、试压工作已按照规范要求完成，验收合格； 管线站间全线已贯通，站间接口的探伤合格，并已按照施工图要求防腐；管线“三桩”齐整。3.6.3站场的要求首末站工艺管线，设备、机具、仪表等均安装完毕并进行了单独试压，试压合格；各站场具备紧急的抢险条件，如配备消防车、灭火器、消防水等，各站场工作人员均已到位并已熟悉施工流程；适合的进出场道路和设备摆放场地，在首末站须设临时办公室。3.6.4单位配合整个施工期间，施工单位或业主须安排专业人员、机具，负责管线的故障维修、抢修。维修及更换管段须符合相关规范的要求；配合充氮置换工作，提供有关技术数据，并对提供的资料负责，所提供的技术数据应包括且不限于以下部分：管材的资料，管线走向及线路正确的坐标，清管及试压记录（包括必要的照片），分段清管使用的清管器的有关资料（尺寸、型号、使用数量、厂家信息），清管试压施工记录等。3.6.5置换前准备3.6.5.1确认管道与站场安装已全部完成，管线前期工作已全部合格，沿线通讯设施可投入使用。实施充氮保护的人员、设备、机具、材料、监测仪器已到现场。3.6.5.2为了保证管道内天然气安全顺利的跟随氮气到达末站，顺利投产，本次置换利用站内流程。置换前所有管线断口要连接完毕，中间所有截断阀开启，中间所有放空关闭，末端阀门微启排气以保证管内有一定的压力。3.6.5.3现场准备：安装压力表、测量设备。开工前解决施工用电，配备氮气车、发电机，所需材料配备到位，设临时办公室。3.6.5.4设备仪器选择液罐车1辆液氮运输车，10m3/车测氧仪2台用来测量气体含氧量可燃气体测定仪2台用来监测天然气浓度3.6.5.5 注氮设备要求1) 本工程采用氮气槽车储存液氮并采用带气化器的氮气泵方式进行注氮施工。2) 气化器的氮气出口处应有准确可靠的温度显示仪表和流量显示仪表。3) 注氮泵和气化器应能根据注氮速度环境温度等因素确保加热装置出口氮气温度和注氮速度3.6.5.6 注氮点的确定根据本工程情况注氮点选择在西气东输分输站，为了减少注氮车机具施工人员的调迁降低工程投资，本工程将：西气东输分输站、西气东输分输站-浦南阀室、浦南阀室-夏禾阀室、夏禾阀室-普安阀室、普安阀室-大洼阀室、大洼阀室-石门阀室、侍庄阀室-连云港XX天然气有限公司灌云调压站、连云港XX天然气有限公司灌云调压站做为一个整体管线置换。3.6.6 注氮总量1) 注氮量主要由下述部分组成，注氮期间的氮气混合量，氮气段通过全线的混气量，沿线站场阀室置换用氮气量，氮气段达到末站时的剩余量，保险富裕量。2) 液氮和氮气的换算：1 t 液氮转化为0.1MPa、 5 状态下的气体体积为808 m3。3) 综合以往几条管道置换投运方案中提出的注氮量注氮量最少为所要置换管段管容的20%30%，且通常不得小于一个密封管段。4) 管道置换注氮量M =（20% 30%） L （3.14D2 /4）其中:M- 注氮的质量kgL- 所置换管段的长度52 kmD- 管子的内径-氮气在20，101.32 5kPa 下的密度为1.2504 kg/m3。计算得M 为315472 kg ，且注入西气东输分输站至夏禾阀室(一个密封段)管道内的氮气不得少于666 kg 考虑到液氮转换为氮气过程中的损耗以及站场阀室的置换所需的氮气量结合此次置换的操作流程此次置换过程注液氮总量为0.8 t。3.6.7 氮气监测点分布注氮过程中由8 个监测点进行氮气监测分别位于西气东输分输站出口沿线6座阀室及灌云末站。3.6.8 置换流程为了尽量缩短管道内气体的混气段，使气体在管道内流动过程中处于紊流状态，氮气置换前夏禾阀室-连云港XX天然气有限公司灌云调压站段管道保持0.2MPa空气压力。首先关闭夏禾阀室球阀，使西气东输分输站至夏禾阀室成为一个密封段，从西气东输分输站氮气注入点注入氮气，排尽空气并且使氮气具有0.2MPa压力。然后同时开启西气东输分输站天然气阀门、夏禾阀室阀门和连云港XX天然气有限公司灌云调压站放散阀，注意观察各场站、阀室流量计、压力表读数以保证管道气体流速一致均应为4 m/s，流量应为3.7 m3/s。全线检测点随时观察空气、氮气、天然气流动情况，约历时4小时天然气到达连云港XX天然气有限公司灌云调压站，氮气置换结束天然气投产运营。3.6.10氮气置换施工及检验技术措施1） 氮气车出口压力控制在0.5MPa以下，流量控制在1015N m4/min，氮气出口温度要达到零上5以上，如达不到应停止注氮或采用其它辅助方式达到注氮温度要求，氮气浓度99.99以上。2）为确保混气量最少，置换时天然气氮气空气段流速应控制在34 m/s 较为适宜。3）首端装有压力表，每间隔30分钟记录压力表数据，掌握管内运行情况，出现问题及时处理。4）开启关闭阀门一定要平稳缓慢，不得猛开猛关。5）首先进行氮气注入点，场站的氮气置换，然后对管道及其它场站进行氮气置换，全线设8个监控点，监测氮气到达情况，及时准确掌握通过各个站点的情况。6） 置换合格标准：用可燃气体测定仪在空管线处测量管内气体的含氧量小于2。4、施工部署4.1机构组织及分工4.1.1项目领导小组：组 长： 来亚利安 全： 韩恩会技 术：杨作林、严凤伟、张宝森质 量：乜颍、方勇、王红兵4.1.2作业队安排根据本工程特点及工程量情况结合管道的规格，计划组建：一个管道清管施工队；一个试压施工队；一个干燥施工队；一个氮气置换施工队；一个施工保障队；在项目领导小组的统一指挥下开展工作。 管道清管施工队：分别负责全线路的清管施工； 试压施工队：承担全线路的试压施工； 管道干燥队：分别承担管线、场站及中间阀室的干燥施工； 氮气置换机组：负责全线管段、场站、阀室的氮气置换工作； 施工保障队：负责生产保障任务。4.1.3实施程序联合检查清管试压干燥（氮气置换）投产运行4.2人员配备配备序号工种人数序号工种人数1组长1人7机械4人2电焊工8人8起重2人3管工2人9技术1人4质量1人10安全1人5辅助5人11司机5人6电工1人合计：23 人5.主要材料配备序号名称规格型号数量备注1短管426 X6010m收/发球筒2短管323.9 L39015m收/发球筒3清管器DQZ-323.94套清管扫线4快开盲板DN400 1个收球筒5法兰封头DN400 1个发球筒6闸阀Z41H-1.6MPa DN50 2个发球筒7高压卡箍阀DN50、PN25MPa5个试压8偏心大小头DN4003002个收发球筒9测径板1块测径10尼龙刷清管球DN3003个清管11聚氨脂皮碗球DN3003个试压12针形阀DN15 PN1.6MPa4个试压13皮碗10个清管扫线14压力表010MPa4个附压力表座15金属丝网40目10m2上排水过滤用16丝头223、L=150mm5个接压力表用17无缝管22410m接压力表18无缝管6030m试压19封头DN300 、PN25 MPa 2个试压20泡沫球20个扫线21碘钨灯架5个照明用22碘钨灯1000W10个照明用6.机具设备配备 序号 名称 规格型号 数量 备注 1 空压机SEB200A（W）71台清管 2 空压机S10/150台扫线 3 吊车16吨1台吊装清管试压设备 4 卡车8吨1台拉试压材料和空压机各一台 5 双排车1.5t1台工程服务 6 巡逻车皮卡4辆 7 单斗挖掘机PC220 1.2m31台 8 指挥车皮卡1台 9 电焊机奥太4台 10 电子定位发射机DFS-11台 11 电子定位接收机DDT-11台 12 清管器通过指示仪DDT-11台 13 发电机30kw3台 14 往复高压泵40Mpa2台 15 离心泵ISW80160（I）2台 16 气割工具2套 17 磨光机1504个 18 对讲机MOTOROLA GP684部通讯联络 19 液氮运输车10m3/车1辆置换投产 20 测氧仪2台置换投产 21 可燃气体测定仪2台置换投产 22 焊条烘干箱1个7. 工期安排序号工序名称时间（天）备注1准备工作、清管临时设施安装、清管、测径32试压临时设施安装13强度及严密性试验104卸压放空15管道干燥26置换投产28. HSE管理8.1安全措施（1）以项目经理为组长成立专门安全小组，负责对本工程存在的安全因素进行检查，对施工过程中应实施安全保护而实际未实施的进行督促，甚至可以要求停止施工进行整改。（2）进驻施工现场前由安全负责人组织全员进行安全教育，并记录安全会议记录。（3）每天上工地前进行安全教育并记录安全会议记录。（4）严格遵守岗位职责，对于发现的异常情况及时上报，并尽可能的作相应安全处理，将事故发生降到最低点。（5）危险操作必须有人监护，并且要派有经验的人员监护。（6）施工人员进入施工现场必须穿工作服、戴安全帽，对违反规定者将给予警告并处罚，由此造成的后果由当事人负责。对进入现场的其他人员也必须戴安全帽并要经过施工单位现场负责人确认安全后方可进入。（7）电焊工要穿戴专用防护服、防护手套，正确使用护眼罩。（8）夜间施工要有充足的照明设备，不得因照明有碍施工顺利进行。8.2清管安全措施（1）操作人员应熟悉本岗位的操作流程、操作规程、安全规程和异常事故处理方法等。（2）依据现场情况在收球区施工现场用彩旗、警示带等设立警示区，有明显的清管、试压警示标志以防其他无关人员误入，晚上要安装有警示灯并要有人值班。（3）清管工作开始前，要检查盲板上的螺栓是否全部拧紧安装正确，加压及开盲板时以及在清管的整个过程中，所有人员不准站在盲板的前面，应侧对着盲板并且要保持一定的距离。（4）根据施工经验，当清管器即将到达末端的时候，会有少量的水喷溅出来，并且会有较大的声音。现场施工人员应特别注意安全，这时应使现场所有无关人员立即远离，并且要站到管道侧面，切不可站到管口正前方。（5）只要首端开始启动空压机，所有施工人员都要提起警惕，尤其是末端人员要时刻注意末端管口情况并且要保持高度的警戒，不要使自己和其他人员受到伤害。8.3试压安全措施（1）操作人员应熟悉本岗位的操作流程、操作规程、安全规程和异常事故处理方法等；（2）依据现场情况在试压现场设警示区，有明显的试压警示标志,设置警示牌和警示灯,以防其他无关人员误入。在升压过程中，距试压设备和试压段管线50m以内为试压区域，试压区域内严禁有非试压的人员，试压巡线人员应与管线保持6m以上的距离。（3）高压连接部分应使用硬连接并预先经过高压试验,短接管长度必须考虑火焊切割和电焊焊接热量的影响.（4）试压设备、人员要在管道侧面，严禁正对试压封头。（5）升压过程中，管道正上方严禁有人停留，也不得巡线，待压力稳定后才可巡线。（6）升压以及稳压过程中，试压管道要停止其它一切作业。（7）试验区域（管道左右30米，管头前方100米）范围内只允许与试压有关的工作人员进入。（8）如果在升压过程中出现压力下降要立刻停止升压、停止设备运转，管道卸压后再查找分析原因。并要及时通知巡线人员尽快疏散管道附近群众以免造成事故。（9）升压开启阀门要缓慢，不要猛开猛关，并且开启阀门不要正对阀门手轮，应站在手轮侧面。（10）连接管应与地面锚牢，以免发生摆动伤人。（11）高压管线不得经过道路并尽可能以最短距离与主管连接，低压管线经过道路、居民门前时应有套管保护以防车轧人踩。（12）晚上要安装有警示灯并要有人值班。（13）试压人员应采用望远镜在10m以外观察压力表读数,严禁走近压力表观察读数.8.4 注氮安全措施1) 注氮作业现场周围设20 m 范围警戒区有明显作业内容标示和警戒标志。2) 与注氮作业无关人员严禁入内，注氮作业人员应佩带标志。3) 注氮作业人员进入现场前必须进行安全培训技术和任务交底并明确各处职责。4) 进入现场作业携带便携式氧气检测仪随时检测氧气量防止缺氧窒息。5) 不触摸液氮低温管线防止冻伤。6) 保持现场通风防止液氮大量泄漏造成人员缺氧窒息8.5健康措施（1）工人宿舍、食堂要保持清洁卫生，每天至少清洁一次。（2）保持良好的卫生习惯，做的饭前便后洗手，不吃生食物。（3）保证饭菜质量，不得贪图便宜购买过期、劣质食品。（4）讲究个人和公共卫生，戒掉不良习惯。9.质量控制及保证计划9.1 质量目标9.1.1 总体质量目标：一次验收合格9.1.2 质量目标 确保管内清洁，无焊渣、铁屑、尘土等污物； 干燥完成后的管道内空气露点确保达到要求露点温度以下； 站场内工艺管道和设备内的空气露点确保达到要求露点温度以下； 阀室工艺管道和主截断阀阀体内空气露点确保达到要求露点温度以下； 线路、阀室及站场氮气置换一次合格，达到含氧量低于2%； 工程设备、材料质量合格率100%。9.2 质量保证计划为确保管道清管、干燥、氮气置换施工质量，并按照施工总体进度计划的安排，如期完成施工任务。本质量保证措施就我公司管道施工的质量行为和活动进行了规定。9.2.1 质量体系描述我公司为实现本工程管道施工的质量目标而建立针对该项目的清管、干燥、置换质量保证体系是质量保证体系的一部分，其质量行为和质量活动遵守并必须满足输气干线工程管道工程质量管理体系的要求和约束。9.2.2质量方针全员参与，全过程控制，确保产品满足顾客要求；持续改进，追求卓越，争创国内一流施工企业。9.3 工程质量管理措施9.3.1质量管理责任制项目经理：项目经理对整个工程的质量全面负责，并在保证质量的前提下，平衡进度计划、经济效益等各项指标的完成，并督促项目所有人员树立质量第一的观念，确保工程质保计划的实施与落实。项目技术负责人：项目的质量控制者，应对整个工程的质量工作全面管理，负责工程质保计划的编制到该质保体系的设置，监督各施工管理人员质量职责的落实。质检人员：质检人员作为对工程质量进行全面检查的人员，对工程质量全面监督控制，实行跟踪检查，发现问题及时整改，对出现的质量问题及时发出整改通知单，并监督整改以达到相应的质量要求，定期向项目经理书面汇报近期质量检查情况及处理措施，并接受甲方及监理公司、各级领导的检查及交底验收。施工机组长：作为施工现场的直接指挥者，自身应树立质量第一的观点，施工前对每道工序进行书面技术交底。在施工中随时对作业班组进行施工指导、质量检查，对质量达不到要求的施工内容，监督整改。9.3.2加强施工前的质量控制工作 施工前，组织技术人员认真会审设计文件和图纸，切实了解和掌握工程的要求和施工的技术标准，理解业主的需要和要求，如有不清楚或不明确之处，及时向业主或设计单位提出书面报告。 根据工程的要求和特点，组织专业技术人员编写具体施工组织设计，严格按照公司质量保证体系程序的内容要求，编写施工计划，确定适用的实施设备并落实配备，施工过程中着重控制手段、检验设备，以达到规定的质量要求，以保证该工程的质量达到要求。 根据施工时客观原因变化，及时对已制定的施工方案和有关程序进行修订和变更，并严格按照质量保证体系控制程序的要求，保送有关部门论证审批后，方可实施，确保程序的科学性和可行性，并做好变更后的标识和记录工作。 开工前要做好各部位、工序的技术交底工作，严格按照公司质量保证体系规定的内容做好技术交底，按照三级技术交底的要求，使各级施工人员清楚地掌握对将要进行施工的部位、工序的施工工艺、技术规范要求，对特殊和重点部位要做到心中有数，确保施工操作的准确性和规范性。9.3.4做好施工全过程的质量控制 配齐满足工程施工需要的人力资源，有针对性地组织各类施工人员学习，进行必要的施工前岗位培训，以保证工程施工的技术要求，特殊工种作业人员须持有效上岗操作证，技术人员、
