NZ801L数字式线路保护测控装置
一 概述
NZ801L数字式线路保护测控装置是以电流、电压保护及三相重合闸为基本配置的成套线路保护装置。合用于66kV及以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及测控，可在开关柜就地安装，也可组屏安装于控制室。
保护功能配置
l 三段式电压闭锁的方向相间电流保护
l 三段式零序电流保护
l 充电保护（用于母联或分段保护）
l 电流保护定期限、反时限可选
l 零序保护定期限、反时限可选
l 方向闭锁
l 电压闭锁
l 三相一次重合闸（检同期、检无压、非同期方式可选）
l 三相二次重合闸
l 过负荷告警及跳闸保护
l 合闸加速保护（前加速、后加速、手合加速）
l 低周减载、低压解列保护
l 小电流接地选线功能
l 故障滤波、事件SOE、独立的操作回路
测控功能配置
l 11路强电遥信开入采集
l 装置失电告警，装置事故信号，装置告警信号
l 断路器遥控分合、分合次数记录
l 模拟量遥测：Ia、Ib（选配，订货时须注明）、Ic、Ua、Ub、Uc、P、Q、COSθ、F
二 保护原理说明

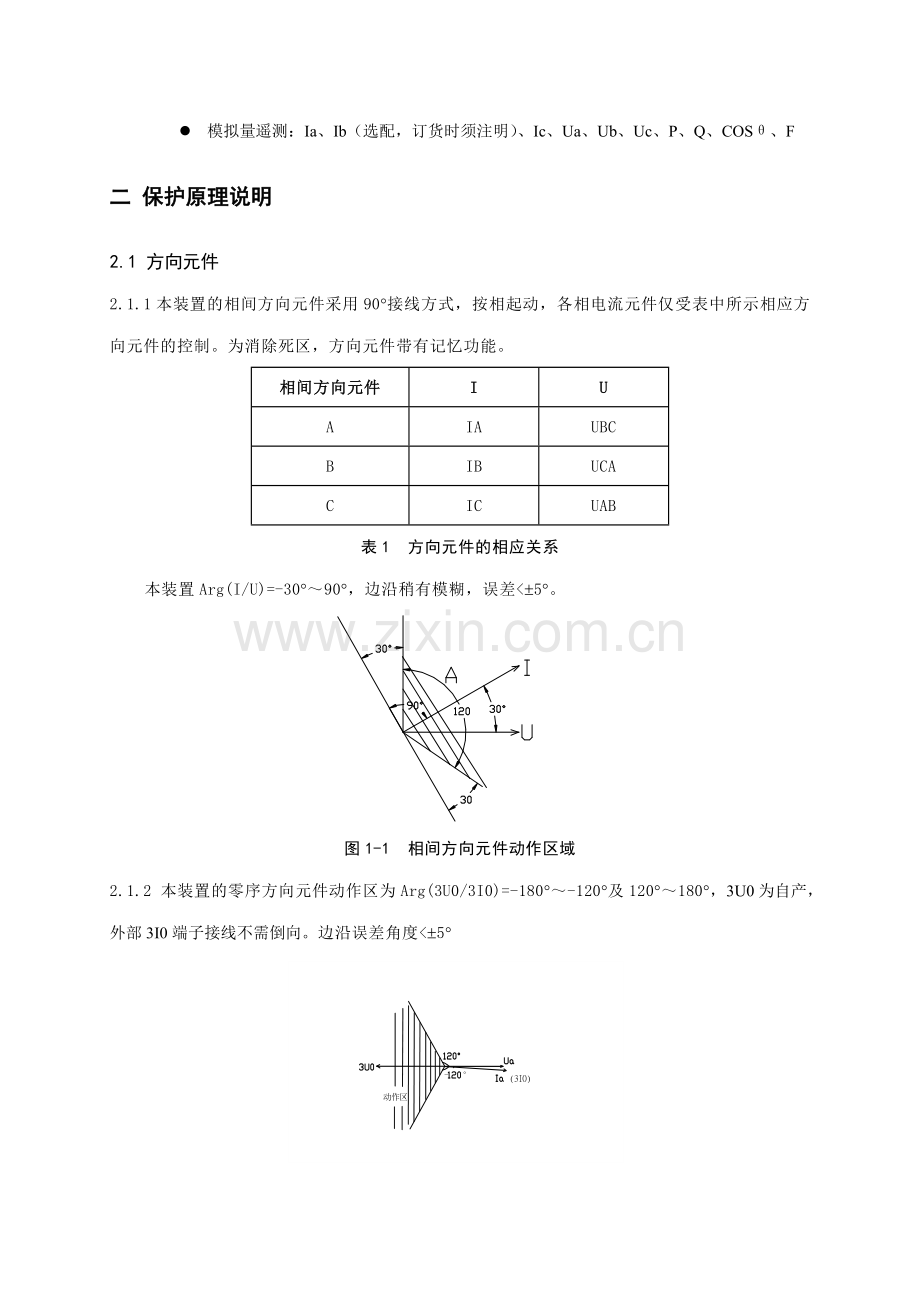

2.1 方向元件
2.1.1本装置的相间方向元件采用90°接线方式，按相起动，各相电流元件仅受表中所示相应方向元件的控制。为消除死区，方向元件带有记忆功能。
相间方向元件
I
U
A
IA
UBC
B
IB
UCA
C
IC
UAB
表1 方向元件的相应关系
本装置Arg(I/U)=-30°～90°，边沿稍有模糊，误差<±5°。

图1-1 相间方向元件动作区域
2.1.2 本装置的零序方向元件动作区为Arg(3U0/3I0)=-180°～-120°及120°～180°，3U0为自产，外部3I0端子接线不需倒向。边沿误差角度<±5°

图1-2 零序方向元件动作区域
说明：在现场条件不具有时，方向动作区由软件保证可以不作校验，但模拟量相序要作校验。
2.2 低电压元件
低电压元件在三个相电压(Ua、Ub、Uc)中的任意一个低于低压解列电压定值时动作，开放被闭锁保护元件。运用此元件，可以保证装置在电机反充电等非故障情况下不出现误动作。
2.3 过电流元件
装置实时计算并进行三段过流判别。为了躲开线路避雷器的放电时间，本装置中I段也设立了可以独立整定的延时时间。装置在执行三段过流判别时，各段判别逻辑一致。装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：

In为n段电流定值，Ia,b,c为相电流
2.4 零序过电流元件
零序过电流元件的实现方式基本与过流元件相同，满足以下条件时出口跳闸：

1)3I0>I0n ；I0n： 接地N段定值
2)T>T0n ；T0n： 接地N段延时定值
3)相应的方向条件满足（若需要）
本功能通过压板实现投退,带方向的选择由控制字选定，零序三段可设为反时限。
2.5 反时限元件
反时限保护元件是动作时限与被保护线路中电流大小自然配合的保护元件，通过平移动作曲线，可以非常方便地实现全线的配合。常见的反时限特性解析式大约分为三类，即标准反时限、非常反时限、极端反时限，本装置中反时限特性由整定值中反时限指数整定。各反时限特性公式如下：
a.一般反时限(整定范围是0.007～0.14)
b.非常反时限(整定范围是0.675～13.5)
c.极端反时限(整定范围是4～80)
其中： tp为时间系数，范围是（0.05~1）
Ip为电流基准值
I为故障电流
t为跳闸时间
注意：整定值部分反时限时间为上面表达式中分子的乘积值，单位是秒。

本装置相间电流及零序电流均带有定、反时限保护功能，通过设立控制字的相关位可选择定期限或反时限方式。当选择反时限方式后，自动退出定期限II、III段过流及II、III段零流元件，相间电流III段和零序电流III段的功能压板分别变为相间电流反时限及零序电流反时限功能投退压板。
2.6 充电保护
本装置用作充电保护时（如母联或分段开关中），只需投入加速压板、整定加速电流及时间定
值，加速方式由控制字选择为后加速方式即可实现该功能。断路器处在分位大于 30 秒后该功能投
入，充电保护功能在断路器合上后扩展到 3 秒左右。
2.7 加速
本装置的加速回路涉及手合加速及保护加速两种，加速功能设立了独立的投退压板。
本装置的手合加速回路不需由外部手动合闸把手的触点来起动，此举重要是考虑到目前许多变电站采用综合自动化系统后，已取消了控制屏，在现场不再安装手动操作把手，或仅安装简易的操作把手。本装置的不相应启动重合闸回路也作了同样的考虑，详见后述。
手合加速回路的启动条件为：
a) 断路器在分闸位置的时间超过30秒
b) 断路器由分闸变为合闸，加速允许时间扩展3秒
保护加速分为前加速或重合后加速方式，可由控制字选择其中一种加速方式。
本装置设立了独立的过流及零流加速段电流定值及相应的时间定值，与传统保护相比，此种做法使保护配置更趋灵活。本装置的过流加速段还可选择带低电压闭锁，但所有加速段均不考虑方向闭锁。
2.8 三相重合闸
本系列所有型号的装置都设有三相重合闸功能，此功能可由压板投退。
2.8.1 启动回路
a) 保护跳闸启动
b) 开关位置不相应启动
在不相应启动重合闸回路中，仅运用TWJ触点监视断路器位置。考虑许多新设计的变电站，特别是综合自动化站，也许没有手动操作把手，本装置在设计中注意避免使用手动操作把手的触点，手跳时运用装置跳闸板上的STJ动合触点来实现重合闸的闭锁。
2.8.2 闭锁条件
断路器合位时重合充电时间为15秒；充电过程中重合绿灯发闪光，充电满后发常绿光，不再闪烁。本系列的装置设立的重合闸“放电”条件有：
a) 控制回路断线后，重合闸延时10秒自动“放电”
b) 弹簧未储能端子高电位，重合闸延时2秒自动“放电”
c) 闭锁重合闸端子高电位，重合闸立即“放电”
2.8.3 手动捕获准同期(选配)
有手合（4x3）或遥合开入量输入，检查是否满足准同期条件，满足即提前一个导前时间发出合闸令，将开关合上，否则不合闸。母线或线路抽取电压过低，则不再检测准同期条件。准同期方式及同期电压相别选择同重合闸，可参见整定值。准同期专用出口为备用出口二（4x15-4x16），准同期条件涉及：
a)母线与线路抽取电压差小于整定值。
b)频率差小于整定值
c)加速度小于整定值
d)导前角度小于整定值，且（母线与线路抽取电压的夹角－导前角度 ）< 15度
e)断路器在分闸位置
f)手合或遥合开入量输入
2.8.4 两次重合闸（选配）
保护瞬动后一次重合，假如燃弧仍存在，一次重合不成功再次跳开，允许通过一段较长延时等燃弧烧尽后再二次重合。
2.9 低周减载
运用这一元件，可以实现分散式的频率控制，当系统频率低于整定频率时，此元件就能自动鉴定是否切除负荷。
低频减载功能逻辑中设有一个滑差闭锁元件以区分故障情况、电机反充电和真正的有功缺额。
考虑低频减载功能只在稳态时作用，故取AB相间电压进行计算，实验时仍需加三相平衡电压。当此电压（UAB）低于闭锁频率计算电压时，低周减载元件将自动退出。

说明：现场实验条件不具有时，该实验可免做。模拟量对的，则精度由软件保证。

2.10 低压解列
合用于发电厂和系统间的联络线保护，可以实现低压控制，当系统电压低于整定电压时，此元件就能自动鉴定是否切除负荷。
低压解列的判据为：

1)三相平衡电压，U相<UDY
2)dV/dt<V/T
3)T>Tudy
4)负序线电压<5V
5)本线路有载(负荷电流>0.1In)
本功能通过控制字实现投退,PT断线时闭锁低压保护。
2.11 过负荷元件
过负荷元件监视三相的电流，其动作条件为：
1)MAX(IF)>Ifh
2)T>Tgfhgj：告警
3)T>Tgfhtz：跳闸
其中Ifh为过负荷电流定值。
本功能通过压板实现投退,过负荷告警与跳闸的选择由控制字选定。
2.12 PT断线检测

在下面三个条件之一得到满足的时候，装置报发“PT断线”信息并点亮告警灯：
1)三相电压均小于8V，某相(a或c相)电流大于0.25A，判为三相失压。
2)三相电压和大于8V，最小线电压小于16V，判为两相或单相PT断线。
3)三相电压和大于8V，最大线电压与最小线电压差大于16V，判为两相或单相PT断线。
装置在检测到PT断线后，可根据控制字选择，或者退出带方向元件、电压元件的各段保护，或者退出方向、电压元件。PT断线检测功能可以通过控制字（KG1.15）投退。
2.13 小电流接地选线
小电流接地选跳系统由NZ801L装置和NZ8000监控主站构成。当系统发生接地时，3U0抬高。当装置感受到自产3U0有突变且大于10V，即记录当前的3U0，3I0。与此同时，母线开口三角电压监视点向主站报送接地信号。主站则在接到接地信号后调取各装置内记录的3U0,3I0量，计算后给出接地点策略。
无主站系统时，单装置接地试跳判据为：合位时3U0大于18V，试跳分位后3U0小于18V，即判为本线路接地。
2.14 数据记录
本装置具有故障录波功能。可记录的模拟量为Ia、Ib、Ic、3I0、Ua、Ub、Uc、Ux、Ii0，可记录的状态量为断路器位置、保护跳闸合闸命令。所有数据记录信息数据存入FLASH RAM中，可被PC机读取。可记录的录波报告为8个以上，每次录波数据总时间容量为1S，分两段记录，动态捕获并调整记录时间。可记录的事件不少于1000次。本装置除记录系统扰动数据外，还记录装置的操作事件、状态输入量变位事件、更改定值事件及装置告警事件等。
2.15 遥信、遥测、遥控功能
遥控功能重要有三种：正常遥控跳闸操作和合闸操作，接地选线遥控跳闸操作。
遥测量重要有：IAc、(IBc)、ICc、UA、UB、UC、UAB、UBC、UCA、COS￠、P、Q、F 和电度。所有这些量都在本地实时计算，实时累加，三相有功无功的计算消除了由于系统电压不对称而产生的误差，且计算完全不依赖于网络，精度达成 0.5 级。
遥信量重要有：16 路遥信开入、装置变位遥信及事故遥信，并作事件顺序记录，遥信分辨率小于2ms。

三、整定及压板
3.1 整定值清单及说明
序号
定值名称
符号
范围
单位
备注
1
控制字一
KG1
0000～FFFF
无
参见控制字说明
2
控制字二
KG2
0000～FFFF
无
参见控制字说明
3
电流Ⅰ段
I1
0.2～100.0
A

4
电流Ⅱ段
I2
0.2～100.0
A

5
电流Ⅲ段
I3
0.2～100.0
A

6
电流Ⅰ段时间
T1
0.0～20.00
S

7
电流Ⅱ段时间
T2
0.1～20.00
S

8
电流Ⅲ段时间
T3
0.1～20.00
S

9
零序Ⅰ段电流
I01
0.1～20.0
A

10
零序Ⅱ段电流
I02
0.1～20.0
A

11
零序Ⅲ段电流
I03
0.1～20.0
A

12
零序Ⅰ段时间
T01
0.0～20.00
S

13
零序Ⅱ段时间
T02
0.1～20.00
S

14
零序Ⅲ段时间
T03
0.1～20.00
S

15
电流加速段
Ijs
0.2～100.0
A

16
电流加速段时间
Tjs
0.0～5.00
S

17
零序加速段
I0js
0.1～20.0
A

18
零序加速段时间
T0js
0.1～5.00
S

19
电流保护闭锁电压
Ubs
1.0～120.0
V
线电压
20
电流反时限基准
Ip
0.2～100.0
A

21
电流反时限时间
Tp
0.005～250
S

22
零序反时限基准
Ip0
0.1～20.0
A

23
零序反时限时间
Tp0
0.005～250
S

24
反时限指数
Exp
0.01～10.0
无
置0.02，1，或2
25
过负荷电流
Igfh
0.2～100.0
A

26
过负荷告警时间
Tgfhgj
6～9000
S

27
过负荷跳闸时间
Tgfhtz
6～9000
S

28
重合闸检同期定值
Dq
10～50
度

29
重合闸时间
Tch
0.2～20.0
S

30
低周减载频率
Fdz
45.0～49.5
Hz

31
低周减载时间
Tdz
0.1～20.0
S

32
低周减载闭锁电压
Udz
10～120
V
线电压
33
低周减载闭锁滑差
Fhc
0.5～20.0
Hz/S

34
CT变比
CT
0.001～10.0
无
一次测量CT变比/1000
35
PT变比
PT
0.01～10.0
无
一次测量PT变比/1000
36
二次重合时间
Tch2
0.1～200
S

37
低压解列电压
Udy
20.0～60.0
V
相电压
38
低压解列时间
Tdy
0.1～20.0
S

39
闭锁电压变化率
Dut
1.0～60.0
V/S

40
准同期电压差闭锁
Utq
0.0～20
V

41
频率差闭锁定值
Ftq
0～2.0
Hz

42
准同期加速度闭锁
Ftqs
0～5.0
Hz/S

43
合闸导前时间
Ttqdq
0～2.0
S

44
导前角度定值
Dtqj
0～900
度

控制字1定义：
位
置1时的含义
置时的0含义
15
求和自检投入
求和自检退出
14
CT额定电流为1A
CT额定电流为5A
13
PTDX相关段退出（PT断线时带方向或电压闭锁的保护段退出运营）
PTDX相关元件退出（PT断线时带方向或电压闭锁的保护段仅退出方向及电压）
12
控制回路断线投入
控制回路断线退出
11
零序反时限带方向
零序反时限不带方向
10
电流反时限带方向
电流反时限不带方向
9
零序Ⅲ段带方向
零序Ⅲ段不带方向
8
零序Ⅱ段带方向
零序Ⅱ段不带方向
7
零序Ⅰ段带方向
零序Ⅰ段不带方向
6
电流加速段经电压闭锁
电流加速段不经电压闭锁
5
电流Ⅲ段经电压闭锁
电流Ⅲ段不经电压闭锁
4
电流Ⅱ段经电压闭锁
电流Ⅱ段不经电压闭锁
3
电流Ⅰ段经电压闭锁
电流Ⅰ段不经电压闭锁
2
电流Ⅲ段带方向
电流Ⅲ段不带方向
1
电流Ⅱ段带方向
电流Ⅱ段不带方向
0
电流Ⅰ段带方向
电流Ⅰ段不带方向

控制字2定义：
位
置1时的含义
置时的0含义
15
保护选择反时限方式
保护选择定期限方式
14
选择前加速方式
选择后加速方式
13
过负荷跳闸
过负荷不跳闸（仅发告警信号）
12
准同期合闸投入
准同期合闸退出
11
二次重合闸投入
二次重合闸退出
9-10
备用
备 用
8
低压解列投入
低压解列退出
7
开关偷跳不重合
开关偷跳重合
5～6
备用
4
同期电压(Ux)相别选择
3
2
1
重合闸同期方式选择
0

重合闸检同期方式选择说明：
位1
位0
重合闸同期方式
0
0
非同期方式
0
1
检同期方式
1
0
检无压方式
1
1
检同期及无压方式
同期电压(Ux)选择说明：
位4
位3
位2
检同期方式
0
0
0
空
0
0
1
同期电压选择UA相
0
1
0
同期电压选择UB相
0
1
1
同期电压选择UC相
1
0
0
同期线电压不选择
1
0
1
同期电压选择UAB相
1
1
0
同期电压选择UBC相
1
1
1
同期电压选择UCA相
说明：
1)CT变比为专用测量变比，整定方法：例，一次侧CT变比为600/5＝120，则整定为120/1000=0.12 ；10KV PT变比10000/100＝100,则整定为 100/1000=0.10。
2)以上保护功能中不用功能，只须通过退出相应软压板或控制字即可完全退出，不需再专门特殊设立相应功能的定值。
3.2 软压板清单及说明
压板名称
相应功能
电流Ⅰ段
电流Ⅰ段保护功能投退
电流Ⅱ段
电流Ⅱ段保护功能投退
电流Ⅲ段
电流Ⅲ段保护功能投退
零序Ⅰ段
零序Ⅰ段保护功能投退
零序Ⅱ段
零序Ⅱ段保护功能投退
零序Ⅲ段
零序Ⅲ段保护功能投退
加速
加速保护功能投退
过负荷
过负荷保护功能投退
低周减载
低周减载功能投退
重合投入
重合闸功能投退

附图一：原理接线图
附图二：背板端子图
