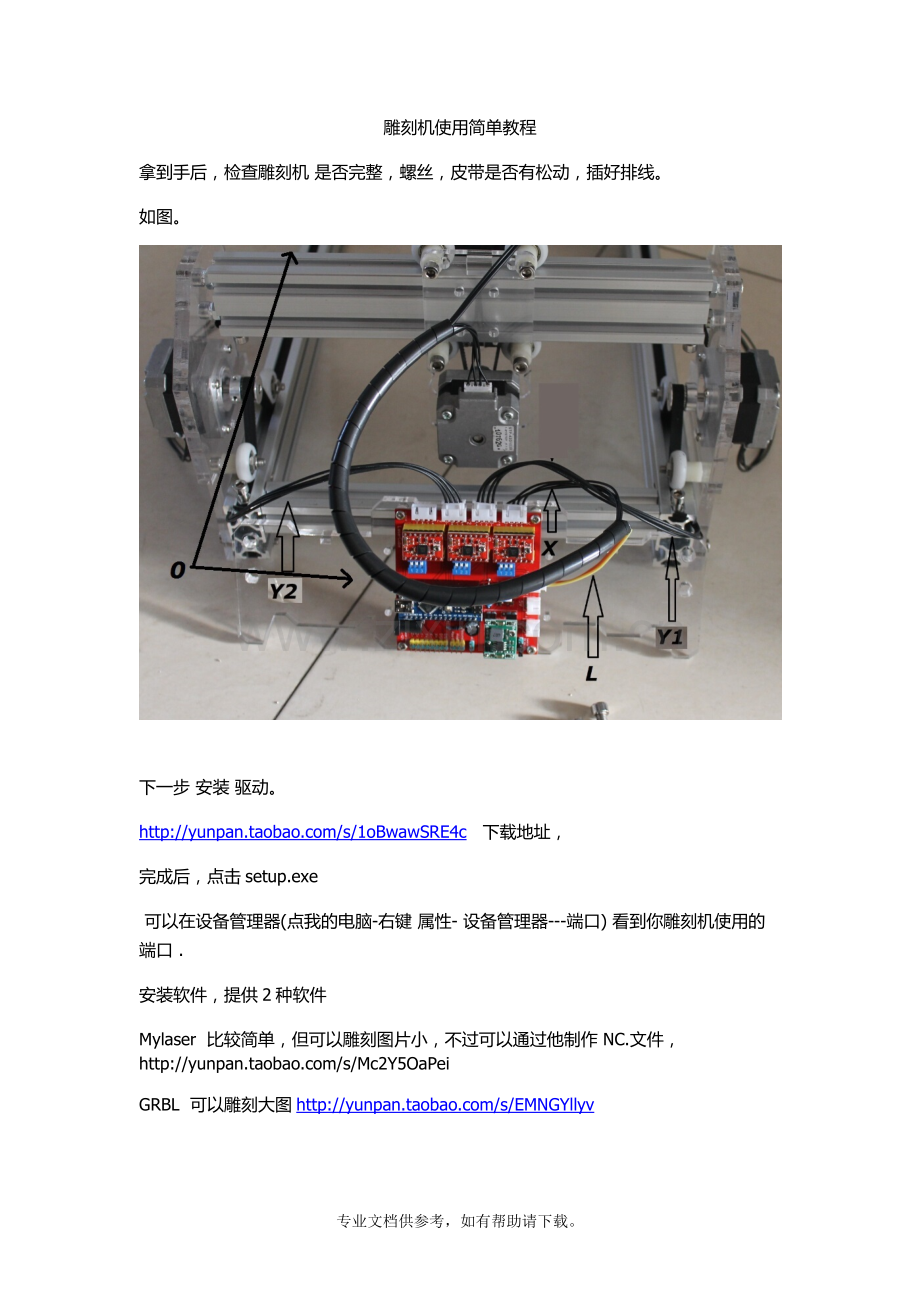

雕刻机使用简单教程
拿到手后，检查雕刻机 是否完整，螺丝，皮带是否有松动，插好排线。
如图。

下一步 安装 驱动。
下载地址，
完成后，点击setup.exe
可以在设备管理器(点我的电脑-右键 属性- 设备管理器---端口) 看到你雕刻机使用的端口 .
安装软件，提供2种软件
Mylaser 比较简单，但可以雕刻图片小，不过可以通过他制作 NC.文件，
GRBL 可以雕刻大图

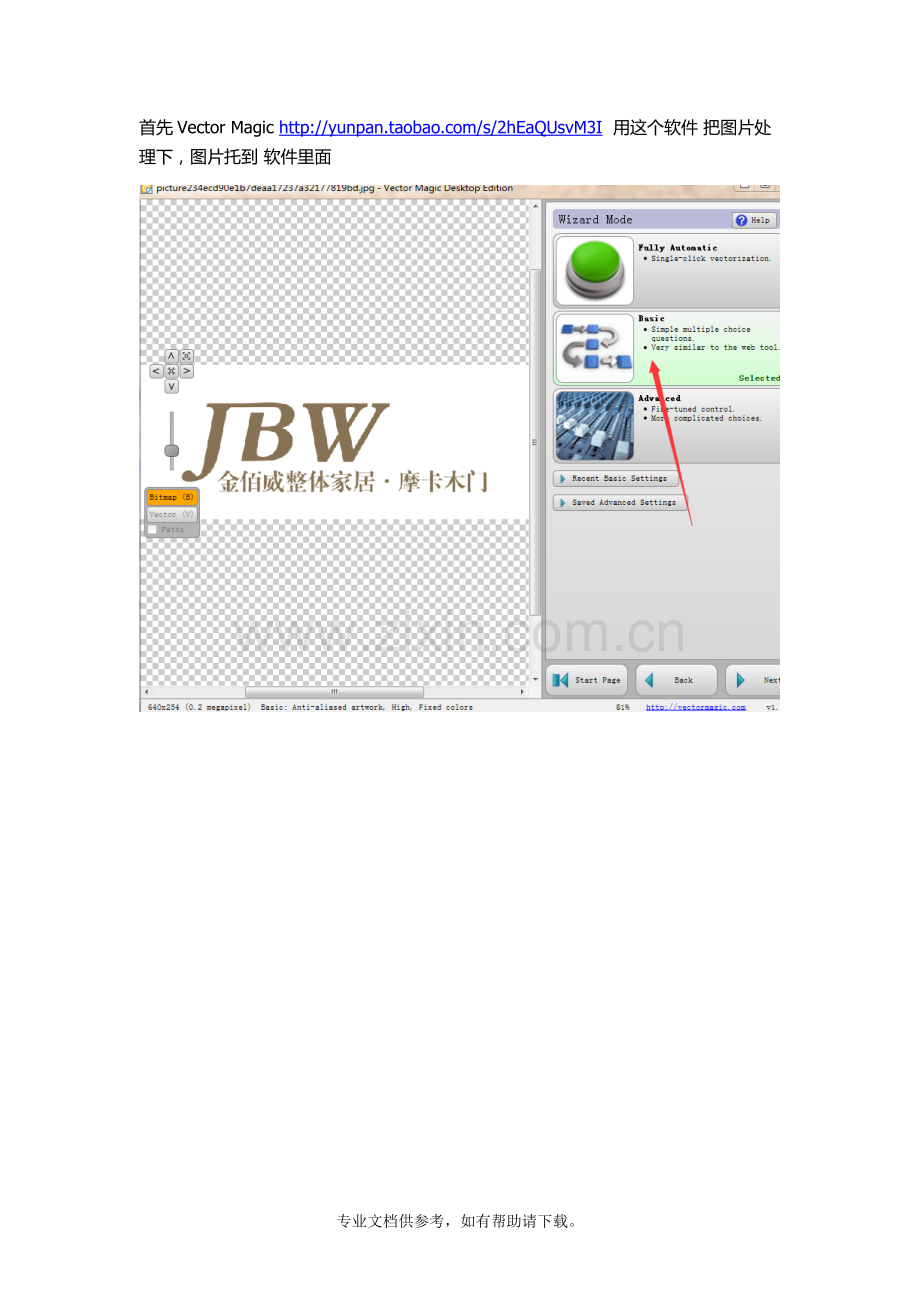

首先Vector Magic 用这个软件 把图片处理下，图片托到 软件里面

自定义 2种颜色。

点下一步，
下一步，
这样 就可以使用文泰软件，来提取路径了。

打开文泰创建新文件，点击 文件-读入
然后鼠标点击空白位置，出现图像

图片拉到合适大小，定义原点，点击 选项-定义原点，

原点一般左下角，
然后 点击 文件-图像转换，一路确定就行。然后选择 图片路径，把没用删除。就可以了。
完成后 点2D
然后是
完成后，别忘了 路径转换，
转换图片
创建新文件，点击文件—读入 你的图片。必须是 灰度图片，不要彩色的。放到合适位置，然后 文件—T图像转换，一路点确定，然后还是选择自己要的图片，2D ,雕刻，然后转换。

打开一个新软件，首先设置图片大小
点击文件—文档属性，自定义尺寸，单位cm,
然后点击文件导入
导入一个图片

然后 是 路径-提取轮廓，

删除 不需要的 留下这个

就成这样的。选择上面那个，然后 又是 路径

下来到这个一步
上面
上面数字是雕刻 速度， 下面是文件 所在文件夹，默认在C盘 根目录，可以改。
完成后 找到你做的nc 文件，把文件拖到这个小工具里，这个一定要弄 ，要不雕刻出来有多余的痕迹。
路径转换工具。

文泰简单使用
下载地址
双击文泰特别版，创建新文件，点击 定义原点 十字放到左下角文字
然后单击 输入你要的文字，可以设置大小什么的。
完成后 点2D
然后是
完成后，别忘了 路径转换，
转换图片
创建新文件，点击文件—读入 你的图片。必须是 灰度图片，不要彩色的。放到合适位置，然后 文件—T图像转换，一路点确定，然后还是选择自己要的图片，2D ,雕刻，然后转换。
