兰德华巡更新版说明书.doc

巡检管理系统单机版Ver A1.0+

操
作
使
用
说
明
书

USB驱动安装

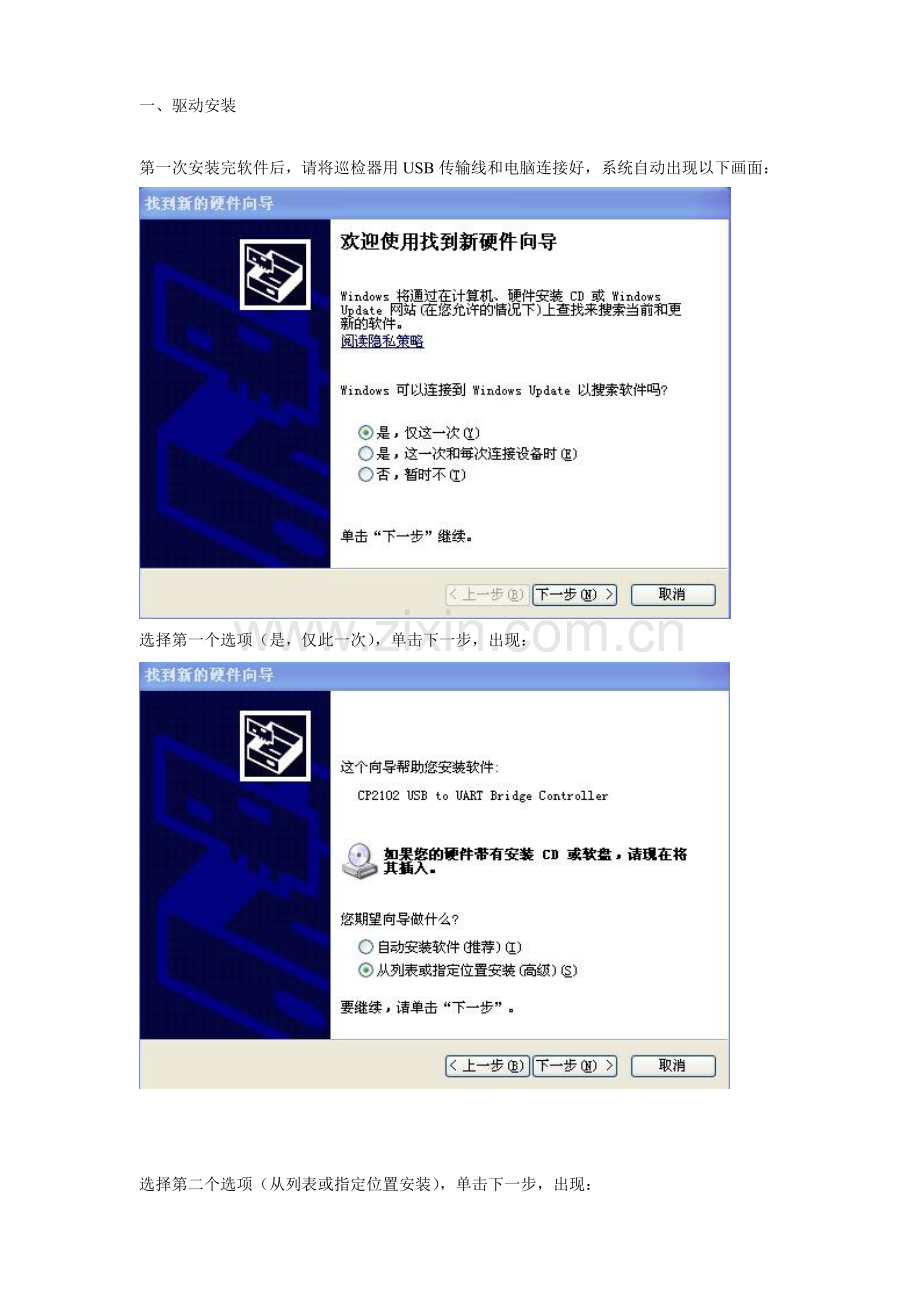

一、驱动安装

第一次安装完软件后，请将巡检器用USB传输线和电脑连接好，系统自动出现以下画面：

选择第一个选项（是，仅此一次），单击下一步，出现：

选择第二个选项（从列表或指定位置安装），单击下一步，出现：

选择在搜索中包含这个位置，点击浏览，选择USB驱动所在文件夹，单击下一步，出现：

单击完成，则USB驱动安装成功。

二、查看设备

安装完USB驱动后，您能够在设备管理器中查看所用串口号，选择我电脑按右键选择属性，在属性中选择硬件，点击设备管理器，在管理器中选择端口（COM和LPT），出现CP2101 USB to UART Bridge Controller (COM3)，则您在软件中应用串口号则为COM3。
具体过程
以下图所表示：

然后在软件系统设置里面更改串口号为“com3”，图：

使用说明

一、 系统设置及使用

1. 开启系统

软件安装完成后，即可在 开始|程序|巡检管理系统A1.0 中，单击"巡检管理系统A1.0"项，系统开启，并出现登录窗口。

假如是第一次使用本系统，请选择管理员登录系统，口令为"333"，这么您将以管理员身份登录到本系统。

系统开启后出现如上图示各菜单操作，第一次使用本系统进行日常工作之前，应建立必需基础数据，假如需要，应修改系统参数。

二、 资源设置

1. 人员钮设置

此选项用来对巡检人员进行设置，方便用于以后对巡检情况查询。设置人员之前，可先将巡检器清空（把巡检器和电脑传输一次即可），然后将要设置人员钮按次序依次读入到巡检器中，把巡检器和电脑连接好，选择"资源设置->人员钮设置"点击采集数据，以下图所表示。电话和地址能够依据需要进行填写，也能够不填。修改完成退出即可。还能够点击"打印数据"将巡检人员设置情况进行打印。也能够以EXCEL表格形式将人员设置导出，以备查看。

2. 地点钮设置

此选项用来对巡检地点进行设置，方便用于以后对巡检情况查询。设置地点之前，可先将巡检器清空（把巡检器和电脑传输一次即可），然后将要设置地点钮按次序依次读入到巡检器中，把巡检器和电脑连接好，选择"资源设置->地点钮设置"点击采集数据，以下图所表示。按次序填写每个地点对应名称。修改完成退出即可。还能够点击"打印数据"将巡检地点设置情况进行打印。也能够以EXCEL表格形式将地点设置导出，以备查看。

3. 事件设置

L-A1.0+软件新加入了事件功效，能够愈加好让您了解巡检地点具体情况。假如您使用是接触式巡更器，设置事件之前，可先将巡检器清空（把巡检器和电脑传输一次即可），然后将事件本上事件钮按次序依次读入到巡检器中，把巡检器和电脑连接好，选择“资源设置—>事件设置”点击采集数据，图所表示。

假如您使用是3000系列带按键带屏幕巡更器，只需在对应编号后写上对应事件名称即可，图所表示。

4. 棒号设置

在使用巡检器之前需要将巡检器棒号输入到软件中，方便识别。点击"资源设置->棒号设置"。将巡检器和计算机连接好，而且将巡检器打开。点击采集数据，会出现以下图所表示：5021为该棒号码。巡检器属性能够依据需要进行填写。也能够采取默认属性

5. 系统设置

系统设置：在第一次进入软件后，应首先对系统进行设置。选择对应串口号。（只有管理员身份才能够设置该功效，所设置串口号只是该机器串口号，并不是全部机器全部一样）点击读取出厂信息按钮即可读取巡检器内相关信息。（该巡检器必需支持该功效才能够）注：巡检器和电脑是用串口进行数据传输，默认使用串口号为COM1，巡检器和电脑是用USB口传输，默认使用串口号为COM3（具体情况可到设备管理器中查询）， 在系统设置完成后请重新登录巡更系统。
用户也能够用自动检测串口号来重新插拔一下巡检器，让软件自动查找巡检器虚拟串口号

图：

三、 设置功效

1. 线路设置

点击"设置功效'线路设置"，首先要在线路设置区添加线路名称，然后在地点钮操作区选择一条线路，选择此线路需要巡检地点，然后点击"导入线路"，右侧框中便会出现线路设置情况，在抵达下一地点时间栏中能够修改从一个巡检地点到下一个巡检地点所需要时间。点击线路预览对线路设置情况进行查看，当全部线路设置完成后，点击返回便可退出。具体操作如上图：

2. 多天计划设置

多天计划设置即要求在某一时间段内对所选择线路巡查一次，不要求时间和次序。点击"设置功效'多天计划设置"，选择需要进行设置月份，然后选择开始时间和结束时间。设置完成点击写入计划即可。

3. 有次序计划设置

有次序计划设置是对每一个地点巡检时间严格考评时所应选择计划。具体设置以下：点击"设置功效'有次序线路设置"，选择需要进行设置线路，然后在时间栏输入要求对此线路开始巡检时间。能够对同一条线路进行多个时间计划设置。输入完成点击写入数据。
4. 无次序计划设置

无次序计划设置是对整条线路进行考评时应选择计划，它不对每个地点做出严格要求，只要求在一段时间内要对整条线路进行一次巡查。具体设置以下：点击"设置功效'无次序线路设置"，此功效能够设置对某一线路在一定时间范围内进行巡检。选择需要进行设置线路，然后输入开始时间和结束时间。设置完成点击写入计划即可。
5. 地图设置

点击“设置功效--地图设置”，此功效能够将巡检地点在地图上标明，便于对巡检情况查看。设置方法为：选中右侧巡检地点名称，然后双击地图上对应位置。图所表示，点击更换图片能够依据需要更换巡检地图。

四、 下载数据
1. 采集数据
（1）数据采集：
点击“下载数据--采集数据”，将巡检器和计算机连接好而且将巡检器打开，点击“采集数据”将巡检统计传入数据库中，依据具体条件能够查询对应巡检数据。以下图：

注：另外，该软件新增了双击自动排序功效。在所列出数据表格中双击某一列，软件就自动根据以列升序排序。
（2）电子地图演示
电子地图演示是依据数据查询中所显示数据进行演示，直观反应巡检人员巡查情况。

具体操作以下： 点击数据查询中电子地图按钮，出现下图。点击开始演示，系统会自动对巡检线路进行演示。

（3）图形分析 软件中对统计可进行图形分析，可方便用户直观查看各个人员或地点巡查情况，具体操作以下： 点击数据查询中图形分析按钮，出现下图。点击地点分析，系统会自动形成图表分析。

2. 多天计划实施
此功效能够对多天线路计划实施进行分析。点击计划实施，系统就会对线路计划实施情况进行分析。
图：

此功效能够对多天计划实施情况进行查询、打印、Excel导出。

3. 有次序计划实施

此功效能够对有次序计划实施情况进行查询、打印、Excel导出。在线路查询区设置对应条件后，点击数据查询即可查询出对应计划考评情况。

4. 无次序计划实施

此功效能够对无次序计划实施情况进行查询、打印、Excel导出。在线路查询区设置对应条件后，点击数据查询即可查询出对应计划考评情况。
