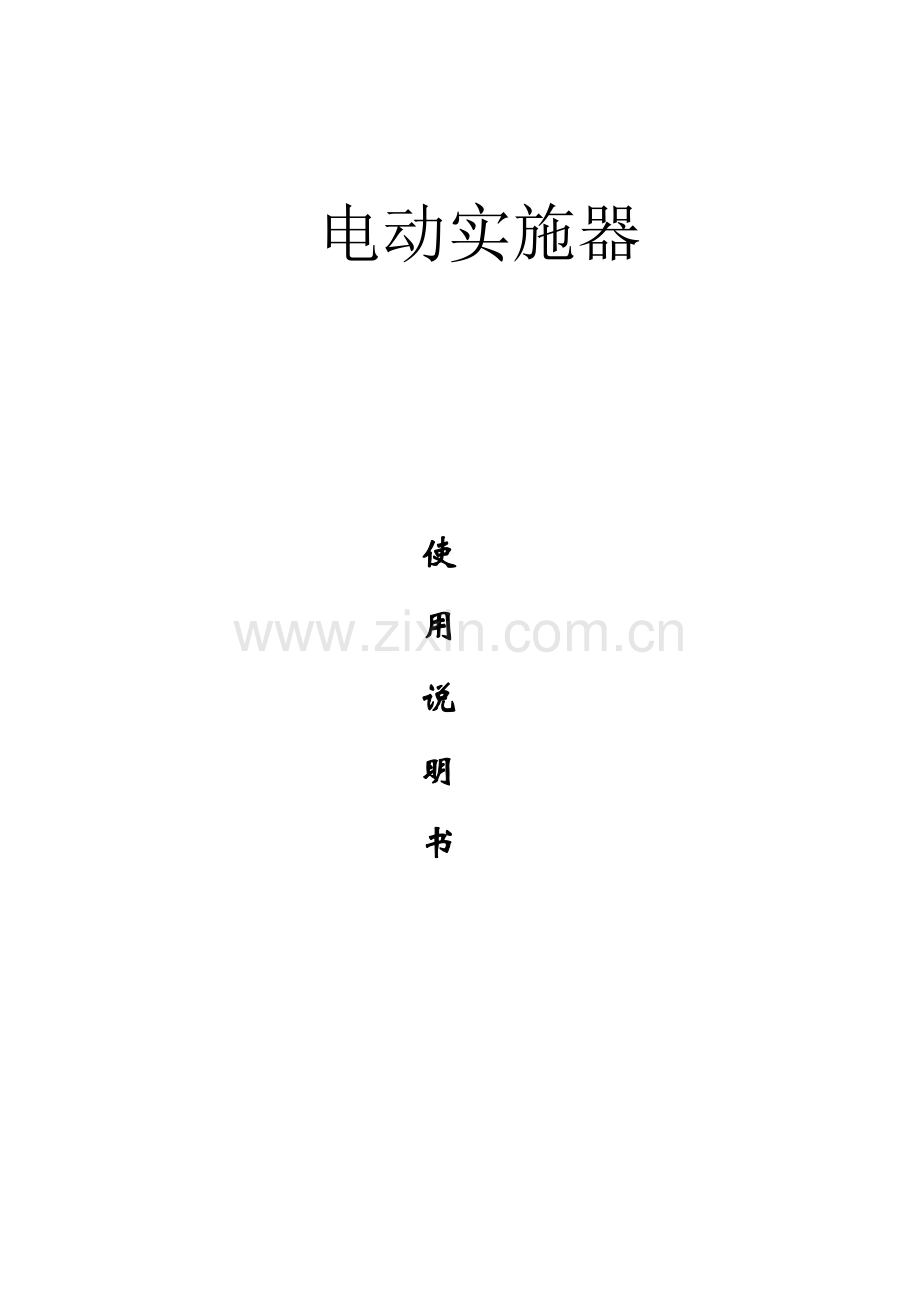

电动实施器

使
用
说
明
书

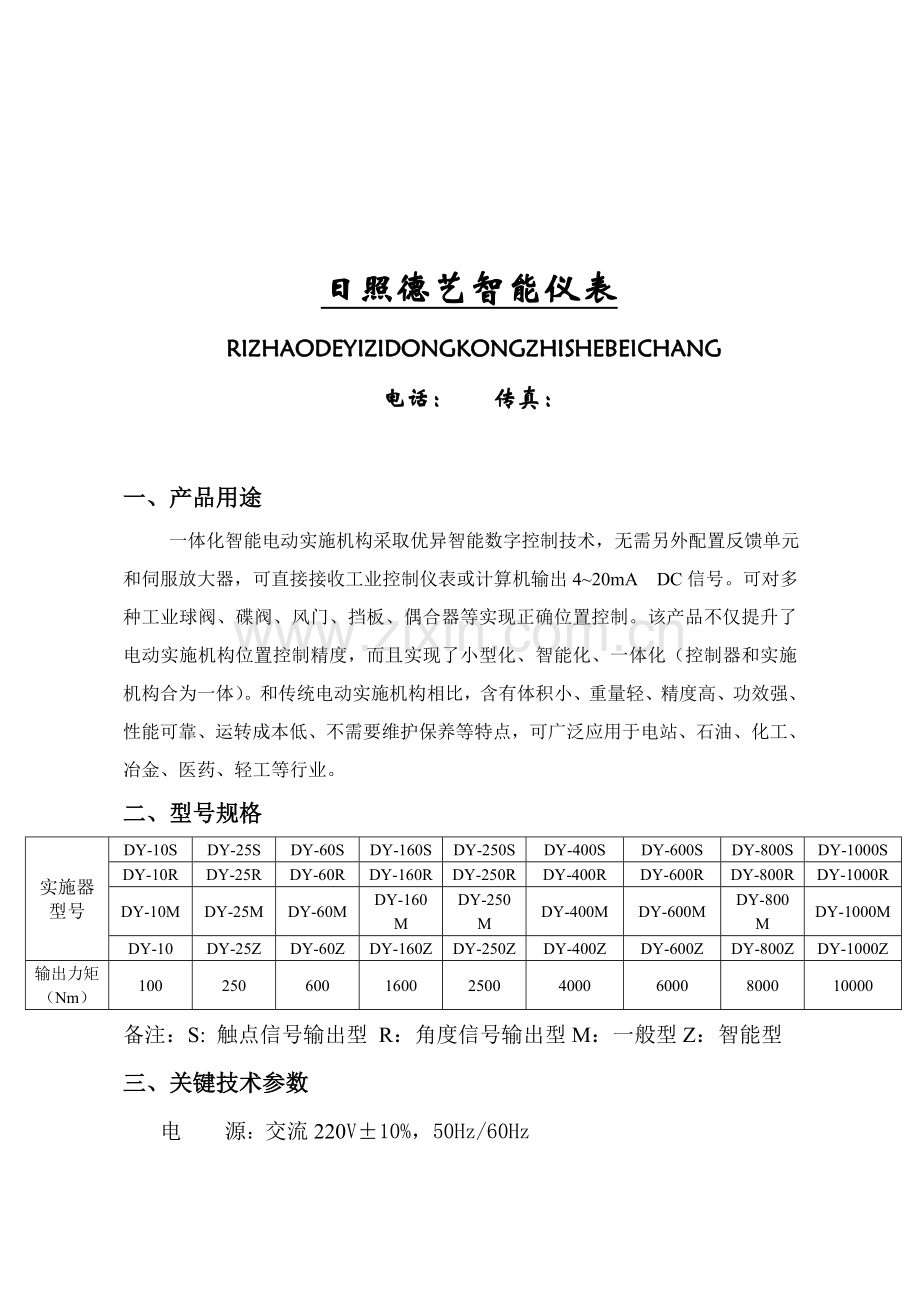

日照德艺智能仪表RIZHAODEYIZIDONGKONGZHISHEBEICHANG
电话： 传真：

一、产品用途
一体化智能电动实施机构采取优异智能数字控制技术，无需另外配置反馈单元和伺服放大器，可直接接收工业控制仪表或计算机输出4~20mA DC信号。可对多种工业球阀、碟阀、风门、挡板、偶合器等实现正确位置控制。该产品不仅提升了电动实施机构位置控制精度，而且实现了小型化、智能化、一体化（控制器和实施机构合为一体）。和传统电动实施机构相比，含有体积小、重量轻、精度高、功效强、性能可靠、运转成本低、不需要维护保养等特点，可广泛应用于电站、石油、化工、冶金、医药、轻工等行业。
二、型号规格
实施器型号
DY-10S
DY-25S
DY-60S
DY-160S
DY-250S
DY-400S
DY-600S
DY-800S
DY-1000S
DY-10R
DY-25R
DY-60R
DY-160R
DY-250R
DY-400R
DY-600R
DY-800R
DY-1000R
DY-10M
DY-25M
DY-60M
DY-160M
DY-250M
DY-400M
DY-600M
DY-800M
DY-1000M
DY-10
DY-25Z
DY-60Z
DY-160Z
DY-250Z
DY-400Z
DY-600Z
DY-800Z
DY-1000Z
输出力矩（Nm）
100
250
600
1600
2500
4000
6000
8000
10000
备注：S: 触点信号输出型 R：角度信号输出型M：一般型Z：智能型
三、关键技术参数
电 源：交流220V±10%，50Hz/60Hz
控制精度：0.3%～3.0%可调
输入信号：4～20mA DC或1～5V DC
输入阻抗：200Ω
位置反馈信号：光电隔离输出4～20mA DC
位置反馈电阻：500Ω～1KΩ
定位方法选择：手动/自动
作用方法选择：正作用/反作用
自动定位标定：全开/全闭
开关输出容量：交流600V，10A
安全位置选择：输入信号故障时电动实施机构所处位置可选为全开/停止/全闭
保护功效：内置过热保护器，同时含有软件、电气和机械三重限位保护
防护性能：相当于IP67
回 差：≤1%
使用环境温度：-10℃～+70℃
相对温度：≤85％
阻尼特征：≤半周期
安装方向：360°全方位
四、工作原理和结构
未来自控制单元输入信号（4~20mA DC/1~5V DC）和来自电位器位置反馈信号进行比较，按消除偏差方向驱动马达，在输入信号设定位置停止。
驱动电机转动经过直齿柱齿轮传动到蜗杆和蜗轮。电机按正或反方向转动时，输出轴按顺时针或逆时针方向转动。输出轴运动经过齿轮传到带有间隙赔偿功效电位器，开度位置得到检测并反馈到控制单元。
经过上述过程，实现按输入信号大小控制输出轴位置或转角位移目标。
结构图

五、安装和外型尺寸

5-1外型及安装尺寸

5-3安装注意事项
室内安装注意事项
﹡属非防爆产品，所以不要安装有爆炸性气体室内。
﹡安装在有水飞溅地方时，要加装防护盖，以策万全。
﹡请预留进线、手动时所需要空间。
室内安装注意事项
﹡请加装防护盖，以确保使用无忧。
注：拆装实施器电气盖、接线盖时要将螺钉（缺乏螺钉要补齐）拧紧，这么才能达成防水防尘效果。一旦进入雨水，会瞬间损坏电气部件。
六、配线连接图
6-1电源配线
请使用外径尺寸是Ф9～Ф11电缆。
使用电线管时，其外径尺寸也必需是Ф9～Ф11。
假如电缆直径和电线管直径不符合要求，可能会造成机内进水而损坏机器。

6-2配线工程
使用电线管时，要充足采取防水对策。
图所表示，机器高于电线管，电线管内水珠不会流进实施机构，以确保机器安全。

七、 电气接线图

八、限位开关调整方法
注意：实施机构上电调试前，必需进行限位开关调整，不然会损坏机构和实施对象（如阀门、风门、挡板、偶合器勺管等）。
关行程调整：
用手柄往关方向转动实施机构，将实施对象（阀门、风门、挡板、偶合器勺管等）至全闭，然后将手柄回转壹圈，调整关行程挡块，使关行程开关刚好动作，并锁紧螺钉。
开行程调整：
用手柄往开方向转动实施机构，将实施对象至全开，然后将手柄回转壹圈，调整开行程挡块，使开行程开关刚好动作，并锁紧螺钉。

九、 一体化智能实施器调试和标定
实施器上电调试前必面进行第八项关行程和开行程调试
1、 上电，此时显示阀位实际开度值，实施器处于自动状态。
2、 点按S键切换为手动状态，分别按▲键和▼键，实施器应对应为“开方向”和“关方向”趋势动作，不然检验定位器和实施器之间六线插件是否连接正确、可靠。
3、然后按下列步骤图进行设定调试：
