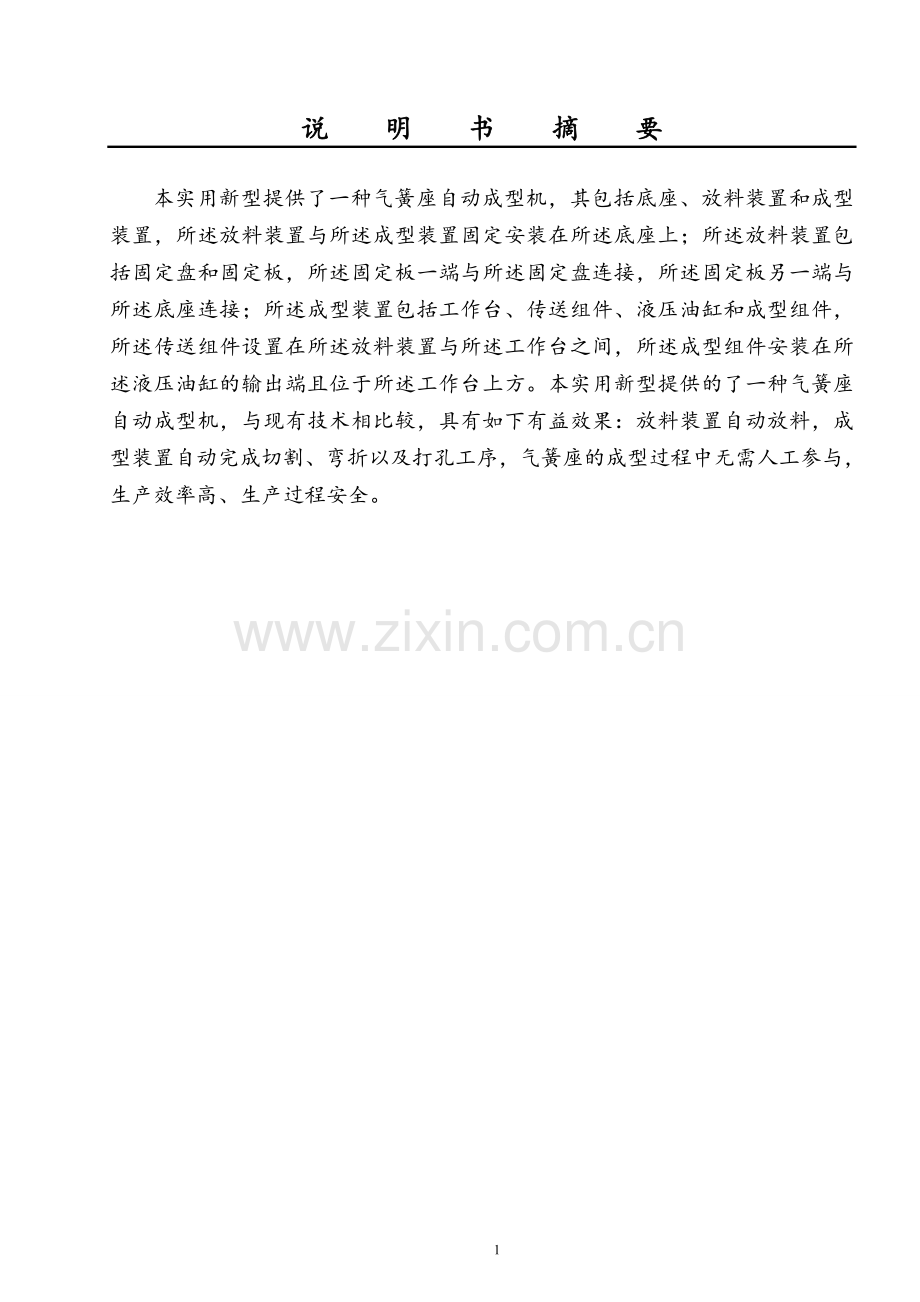

说 明 书 摘 要本实用新型提供了一种气簧座自动成型机，其包括底座、放料装置和成型装置，所述放料装置与所述成型装置固定安装在所述底座上；所述放料装置包括固定盘和固定板，所述固定板一端与所述固定盘连接，所述固定板另一端与所述底座连接；所述成型装置包括工作台、传送组件、液压油缸和成型组件，所述传送组件设置在所述放料装置与所述工作台之间，所述成型组件安装在所述液压油缸的输出端且位于所述工作台上方。本实用新型提供的了一种气簧座自动成型机，与现有技术相比较，具有如下有益效果：放料装置自动放料，成型装置自动完成切割、弯折以及打孔工序，气簧座的成型过程中无需人工参与，生产效率高、生产过程安全。 5摘 要 附 图 权 利 要 求 书1、一种气簧座自动成型机，其特征在于，包括底座、放料装置和成型装置，所述放料装置与所述成型装置固定安装在所述底座上；所述放料装置包括固定盘和固定板，所述固定板一端与所述固定盘连接，所述固定板另一端与所述底座连接；所述成型装置包括工作台、传送组件、液压油缸和成型组件，所述传送组件设置在所述放料装置与所述工作台之间，所述成型组件安装在所述液压油缸的输出端且位于所述工作台上方。2、根据权利要求1所述的气簧座自动成型机，其特征在于，所述传送组件包括压紧于待加工的钢带上、下两面的主动轮和从动轮，所述主动轮外接驱动电机，待加工的钢带在所述主动轮和所述从动轮的作用下移动。3、根据权利要求2所述的气簧座自动成型机，其特征在于，所述传送组件还包括下压弹簧，所述下压弹簧设为2个，2个所述下压弹簧分别作用于所述主动轮的两侧转轴上。4、根据权利要求1所述的气簧座自动成型机，其特征在于，所述成型组件包括压紧块、冲断刀和弯折冲压头，所述压紧块的中部设有打孔柱，所述冲断刀和弯折冲压头分别设置在所述压紧块的两侧。5、根据权利要求1所述的气簧座自动成型机，其特征在于，所述固定板靠近所述底座的一端设有导向轮，所述导向轮的下侧下压于待加工的钢带。6、根据权利要求1所述的气簧座自动成型机，其特征在于，所述成型装置还包括复位机构，所述复位机构包括支撑块、复位弹簧和支架，所述支架的内壁开设有导轨，所述支撑块设置在所述支架内且所述支撑块滑动连接于所述导轨上，所述复位弹簧抵顶于所述支撑块的底部。7、根据权利要求4所述的气簧座自动成型机，其特征在于，所述压紧块与待加工的钢带接触的一面上覆盖有弹性垫。8、根据权利要求7所述的气簧座自动成型机，其特征在于，所述弹性垫的材料为橡胶。9、根据权利要求1所述的气簧座自动成型机，其特征在于，所述工作台内开设有排料通道，所述排料通道连通所述工作台的顶面和侧面。说 明 书 一种气簧座自动成型机技术领域本实用新型涉及机械加工领域，尤其涉及一种气簧座自动成型机。背景技术气簧是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的工业配件。它由以下几部分构成：压力缸、活塞杆、活塞、密封导向套、填充物（惰性气体或者油气混合物），缸内控制元件与缸外控制元件（指可控气弹簧）和气簧座等，气簧座是气簧的重要元件之一，参见图4所示，气簧座主体51为一块夹角为直角的弯折板，在弯折板的一面上设有安装孔52。现有技术中，加工生产气簧座一般分为三步：第一步，将整条钢带裁切出需要长度的小钢板；第二步，将小钢板按要求的尺寸弯折；第三步，将弯折成型后的小钢板打孔以形成安装孔。上述三步分别在不同生产线操作，其生产过程繁琐、效率低下，不利于工厂的经济效益。因此，市面上急需一种全自动、一次完成所有气簧座加工工序的机器。实用新型内容 本实用新型的目的在于克服现有技术中的缺点与不足，提供一种全自动、能完成所有气簧座加工工序的气簧座自动成型机。为了实现上述目的，本实用新型提供了一种气簧座自动成型机，其包括底座、放料装置和成型装置，所述放料装置与所述成型装置固定安装在所述底座上；所述放料装置包括固定盘和固定板，所述固定板一端与所述固定盘连接，所述固定板另一端与所述底座连接；所述成型装置包括工作台、传送组件、液压油缸和成型组件，所述传送组件设置在所述放料装置与所述工作台之间，所述成型组件安装在所述液压油缸的输出端且位于所述工作台上方。作为上述技术方案的改进，所述传送组件包括压紧于待加工的钢带上、下两面的主动轮和从动轮，所述主动轮外接驱动电机，待加工的钢带在所述主动轮和所述从动轮的作用下移动。作为上述技术方案的改进，所述传送组件还包括下压弹簧，所述下压弹簧设为2个，2个所述下压弹簧分别作用于所述主动轮的两侧转轴上。作为上述技术方案的改进，所述成型组件包括压紧块、冲断刀和弯折冲压头，所述压紧块的中部设有打孔柱，所述冲断刀和弯折冲压头分别设置在所述压紧块的两侧。作为上述技术方案的改进，所述固定板靠近所述底座的一端设有导向轮，所述导向轮的下侧下压于待加工的钢带。作为上述技术方案的改进，所述成型装置还包括复位机构，所述复位机构包括支撑块、复位弹簧和支架，所述支架的内壁开设有导轨，所述支撑块设置在所述支架内且所述支撑块滑动连接于所述导轨上，所述复位弹簧抵顶于所述支撑块的底部。作为上述技术方案的改进，所述压紧块与待加工的钢带接触的一面上覆盖有弹性垫。作为上述技术方案的改进，所述弹性垫的材料为橡胶。作为上述技术方案的改进，所述工作台内开设有排料通道，所述排料通道连通所述工作台的顶面和侧面。本实用新型提供的了一种气簧座自动成型机，与现有技术相比较，具有如下有益效果：放料装置自动放料，成型装置自动完成切割、弯折以及打孔工序，气簧座的成型过程中无需人工参与，生产效率高、生产过程安全。附图说明为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例的附图作简单地介绍。图1是本实用新型实施例提供的一种气簧座自动成型机的立体图；图2是本实用新型实施例提供的一种气簧座自动成型机的成型装置的结构示意图；图3是本实用新型实施例提供复位机构的结构示意图；图4是成型后的气簧座的结构示意图。其中，1-放料装置；11-固定盘；12-固定板；13-导向轮；2-成型装置；21-成型组件；211-压紧块；211a-弹性垫;212-弯折冲压头；213-冲断刀； 22-工作台；23-传送组件；231-主动轮；232-从动轮；234-下压弹簧；24-液压油缸；25-复位机构；251-支撑块；252-复位弹簧；253-支架；3-底座；4-钢带，51-气簧座主体；52-安装孔。具体实施方式 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。参见图1-图3所示，本实用新型提供了一种气簧座自动成型机，其包括底座3、放料装置1和成型装置2，所述放料装置1与所述成型装置2固定安装在所述底座3上；所述放料装置1包括固定盘11和固定板12，所述固定板12一端与所述固定盘11连接，所述固定板12另一端与所述底座3连接；所述成型装置2包括工作台22、传送组件23、液压油缸24和成型组件21，所述传送组件23设置在所述放料装置1与所述工作台22之间，所述成型组件21安装在所述液压油缸24的输出端且位于所述工作台22上方。所述成型装置2还包括复位机构25，所述复位机构25包括支撑块251、复位弹簧252和支架253，所述支架253的内壁开设有导轨，所述支撑块251设置在所述支架253内且所述支撑块251滑动连接于所述导轨上，所述复位弹簧252抵顶于所述支撑块251的底部。该复位机构25用以将成型时变形的钢带4恢复水平高度。本实用新型提供的了一种气簧座自动成型机，与现有技术相比较，具有如下有益效果：放料装置1自动放料，成型装置2自动完成切割、弯折以及打孔工序，气簧座的成型过程中无需人工参与，生产效率高、生产过程安全。更佳地，在本实施例中，所述传送组件23包括压紧于待加工的钢带4上、下两面的主动轮231和从动轮232，所述主动轮231外接驱动电机233，待加工的钢带4在所述主动轮231和所述从动轮232的作用下移动。所述传送组件23还包括下压弹簧234，所述下压弹簧234设为2个，2个所述下压弹簧234分别作用于所述主动轮231的两侧转轴上。更佳地，在本实施例中，所述成型组件21包括压紧块211、冲断刀213和冲断刀213，所述压紧块211的中部设有打孔柱（图中未示出），所述冲断刀213和弯折冲压头212分别设置在所述压紧块211的两侧。具体工作时，安装于液压油缸24输出端的成型组件21在液压油缸24的作用力下向下运动，压紧块211运动到工作台22的位置附近时压紧待加工的钢带4，将待加工的钢带4固定在工作台22上，工作台22的两侧还设有限位的挡板。冲断刀213和弯折冲压头212在液压油缸24的作用力下继续下移，将待加工的钢带4露出工作台22两端进行切割和弯折处理，压紧块211中的打孔柱也继续向下移动，将被压紧在工作台22上的一块钢板上开设出一个安装孔，至此，气簧座成型工序结束。更佳地，在本实施例中，所述工作台22内开设有排料通道(图中未示出)，所述排料通道连通所述工作台22的顶面和侧面。打孔柱打孔产生的废料在自身重力的作用下可直接通过排料通道从工作台22的顶面滑落，从工作台22的侧面滑出。更佳地，在本实施例中，所述固定板12靠近所述底座3的一端设有导向轮13，所述导向轮13的下压于待加工的钢带4，导向轮13用于将盘绕在放料装置1固定盘11上的钢带4因盘绕弯折产生的扭力消除。更佳地，在本实施例中，所述压紧块211与待加工的钢带4接触的一面上覆盖有弹性垫213a，该弹性垫213a的材料为橡胶。当压紧块211下压压紧于待加工钢带4上时，该弹性垫213a会发生形变，从而使得待加工钢带4在弯折和切割时能更加稳固的固定于所述工作台22上。本实用新型提供的了一种气簧座自动成型机，与现有技术相比较，具有如下有益效果：放料装置1自动放料，成型装置2自动完成切割、弯折以及打孔工序，气簧座的成型过程中无需人工参与，生产效率高、生产过程安全。 在本实用新型的描述中，需要理解的是，术语“上”、“下”、“左”、“右”、“顶”、“底”、“内”、“中央”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。本实用新型中采用术语“第一”、“第二”等来描述各种信息，但这些信息不应限于这些术语，这些术语仅用来将同一类型的信息彼此区分开。例如，在不脱离本实用新型范围的情况下，“第一”信息也可以被称为“第二”信息，类似的，“第二”信息也可以被称为“第一”信息。 以上所揭露的仅为本实用新型的较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型申请专利范围所作的等同变化，仍属本实用新型所涵盖的范围。说 明 书 附 图 图 1图 2图 3图 41. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
