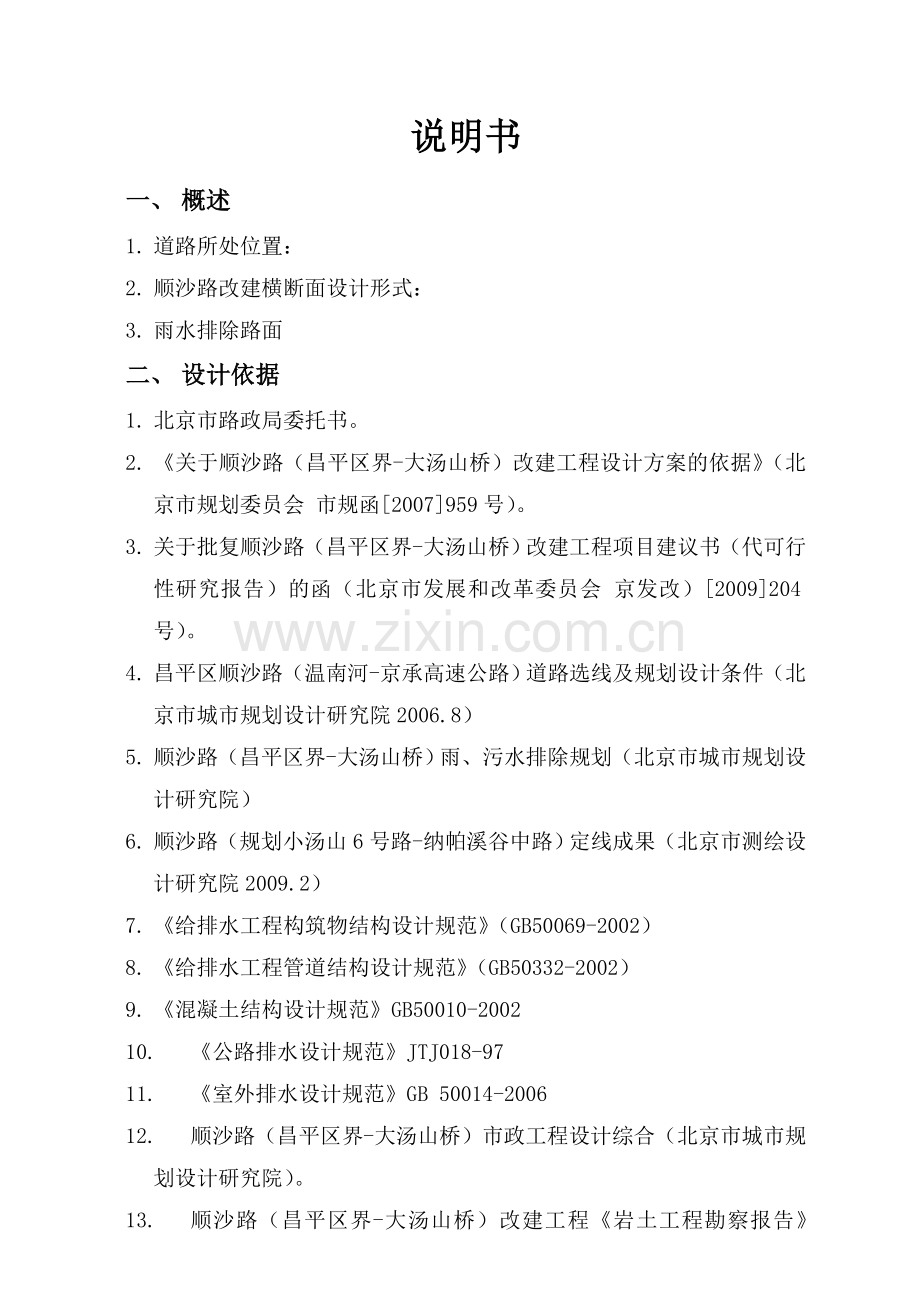

说明书
一、 概述
1. 道路所处位置：
2. 顺沙路改建横断面设计形式：
3. 雨水排除路面
二、 设计依据
1. 北京市路政局委托书。
2. 《关于顺沙路（昌平区界-大汤山桥）改建工程设计方案的依据》（北京市规划委员会 市规函[2007]959号）。
3. 关于批复顺沙路（昌平区界-大汤山桥）改建工程项目建议书（代可行性研究报告）的函（北京市发展和改革委员会 京发改）[2009]204号）。
4. 昌平区顺沙路（温南河-京承高速公路）道路选线及规划设计条件（北京市城市规划设计研究院2006.8）
5. 顺沙路（昌平区界-大汤山桥）雨、污水排除规划（北京市城市规划设计研究院）
6. 顺沙路（规划小汤山6号路-纳帕溪谷中路）定线成果（北京市测绘设计研究院2009.2）
7. 《给排水工程构筑物结构设计规范》（GB50069-2002）
8. 《给排水工程管道结构设计规范》（GB50332-2002）
9. 《混凝土结构设计规范》GB50010-2002
10. 《公路排水设计规范》JTJ018-97
11. 《室外排水设计规范》GB 50014-2006
12. 顺沙路（昌平区界-大汤山桥）市政工程设计综合（北京市城市规划设计研究院）。

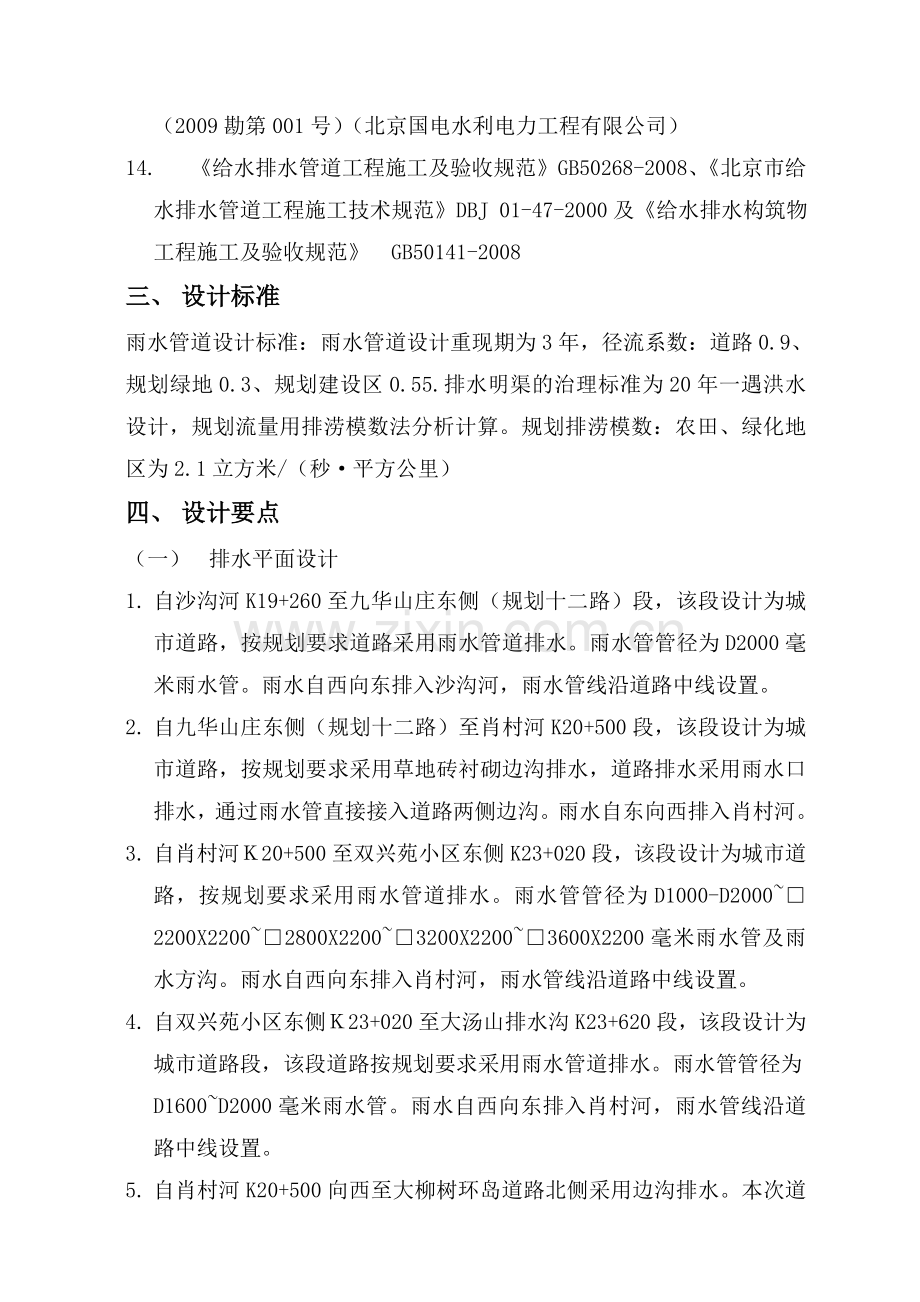

13. 顺沙路（昌平区界-大汤山桥）改建工程《岩土工程勘察报告》（2009勘第001号）（北京国电水利电力工程有限公司）
14. 《给水排水管道工程施工及验收规范》GB50268-2008、《北京市给水排水管道工程施工技术规范》DBJ 01-47-2000及《给水排水构筑物工程施工及验收规范》 GB50141-2008
三、 设计标准
雨水管道设计标准：雨水管道设计重现期为3年，径流系数：道路0.9、规划绿地0.3、规划建设区0.55.排水明渠的治理标准为20年一遇洪水设计，规划流量用排涝模数法分析计算。规划排涝模数：农田、绿化地区为2.1立方米/（秒·平方公里）
四、 设计要点
（一） 排水平面设计
1. 自沙沟河K19+260至九华山庄东侧（规划十二路）段，该段设计为城市道路，按规划要求道路采用雨水管道排水。雨水管管径为D2000毫米雨水管。雨水自西向东排入沙沟河，雨水管线沿道路中线设置。
2. 自九华山庄东侧（规划十二路）至肖村河K20+500段，该段设计为城市道路，按规划要求采用草地砖衬砌边沟排水，道路排水采用雨水口排水，通过雨水管直接接入道路两侧边沟。雨水自东向西排入肖村河。
3. 自肖村河Ｋ20+500至双兴苑小区东侧K23+020段，该段设计为城市道路，按规划要求采用雨水管道排水。雨水管管径为D1000-D2000~□2200X2200~□2800X2200~□3200X2200~□3600X2200毫米雨水管及雨水方沟。雨水自西向东排入肖村河，雨水管线沿道路中线设置。
4. 自双兴苑小区东侧Ｋ23+020至大汤山排水沟K23+620段，该段设计为城市道路段，该段道路按规划要求采用雨水管道排水。雨水管管径为D1600~D2000毫米雨水管。雨水自西向东排入肖村河，雨水管线沿道路中线设置。
5. 自肖村河K20+500向西至大柳树环岛道路北侧采用边沟排水。本次道路排水边沟设计采用草地砖衬砌梯形边沟，边沟底宽为0.5米，边坡1：1.0，边沟平均深度1.0米。
（二） 排水纵断面设计
道路边沟最小纵坡为1.0‰，最大纵坡为6.0‰;
雨水管道最小纵坡为：0.6‰，最大纵坡为1.0‰。
（三） 管材及接口要求
1. 对采用承插式接口的管道，插口插入的方向应与水流一致。
2. 接口橡胶圈的物理力学性能应符合相应标准的规定，并应与管材配套供应。
3. 本设计承插口雨水管道采用滑动胶圈接口（对于≤D1200毫米的承插口管亦可采用滚动胶圈）。
五、 水文地质特征
建设用地地处北京市昌平区，工作区地势平坦，地貌类型为平原。据本工程《岩土工程勘察报告》提供的资料显示：地下水埋深大于2.0米为台地潜水，局部为上层滞水地址土层主要由杂填土、素填土、耕土、低液限粘土及低液限粉土组成，在雨水管道埋置深度内未见地下水。实际实施时如遇地下水将视实地情况采取相应的降水措施。
六、 执行雨水排除规划情况
本设计完全按照规划实施。
七、 与现状道路边沟、主涵等排水设施的衔接
现状为边沟排水的路段，本次按规划要求设置了雨水管道，通过现场调查，现状道路排水为边沟的路段，为保证外侧道路雨水的排除，在道路红线里边需要恢复原有边沟，铺设雨水管道后将其分段接入新建雨水管道预留支线，因此部分预留支线检查井未伸出红线外侧，以保证边沟雨水接入。部分过路主涵将取消，直接接入规划后的道路边沟内排入现状河道。
八、 本设计注意事项
1. 本设计为纸上定线，施工中长度以实测为准。
2. 施工前应先校测下游接入点高程，与设计无矛盾方可施工，如有问题及时与设计协商解决。
3. 施工前应先校核设计雨水管道与拟建管线的高程、断面，确定无矛盾后方可施工。
4. 雨水管道开槽施工前，应先探明各种管线的确切位置，避免造成工程事故。基础开挖后，必须经过地址钻探部门验槽通过后方可进行下道工序的施工。
施工中管道穿越软土地基或其他不良地基处应根据实际情况协商处理。
5. 在预留管道端部检查井的上游管道接入处留洞，以便支用户接入；管道终点处检查井在下游管道接入处留洞，便于与下游管道接通。
6. 预留管用白灰水泥砂浆砌非粘土砖封堵。
7. 检查井盖采用重型铸铁五防井盖、雨水箅子采用铸铁防盗型。
8. 雨水口管采用D300毫米钢筋混凝土平口管（Ⅱ级），采用混凝土管基满包砼加固，且雨水口管纵坡不得小于1%。
9. 本设计采用的市政院标准图集《砌体方沟通用图集》（PT09）中，底层基础砼一律采用C15砼（原C10砼），上层基础砼一律采用C25砼（原C20砼），梁、板砼采用C30砼（原C20砼）。方沟侧墙的砌石石块采用不低于MU30块石，M10水泥砂浆砌筑。
10. 盖板方沟每10米设置沉降1道，其做法参见市政院标准PT09图。
11. 禁止使用粘土砖，采用非粘土砖。
12. 开槽施工的雨水管道，其地基承载力不小于100Kpa。
13. 管道两侧回填土应同时进行，高差不得大于0.3米。管道两侧回填土压实标准与路基相同。
14. 钢筋砼管涵采用钢筋砼承插口管（Ⅱ级）。
15. 雨水管道出口衬砌与跨河桥下游河道衬砌与疏挖一并实施。
16. 管道施工及验收应根据《给水排水管道工程施工及验收规范》 GB50263-2008、《北京市给水排水管道工程施工技术规范》 DBJ01-47-2000及《给水排水构筑物工程施工及验收规范》 GB50141-2008的要求进行。
附：本设计采用标准图（集）
1.《混凝土排水管道基础及接口》，见国家建筑标准设计图集 04S516.
2.《排水检查井》，见国家建筑标准设计图集02（03）S515；
3.《雨水口》，见国家建筑标准设计图集 05S518
4.《出口水通用图》，见市政院标准图PT09
6.《砌体方沟附属构筑物通用图集》，见市政院标准图集PT10
注：排水构筑物材料要求
1. 普通钢筋的Ⅰ级钢筋、冷轧带肋钢筋，技术标准应符合国家标准GB13013-1991、GB1499-1998、GB13788-1992的要求。
2. Ⅰ级钢筋对应R235，Ⅱ级钢筋对应HRB335,冷轧带肋钢筋采用CRB550。
