150型钻机使用说明书

河北省电力勘测设计研究院
勘测工程部

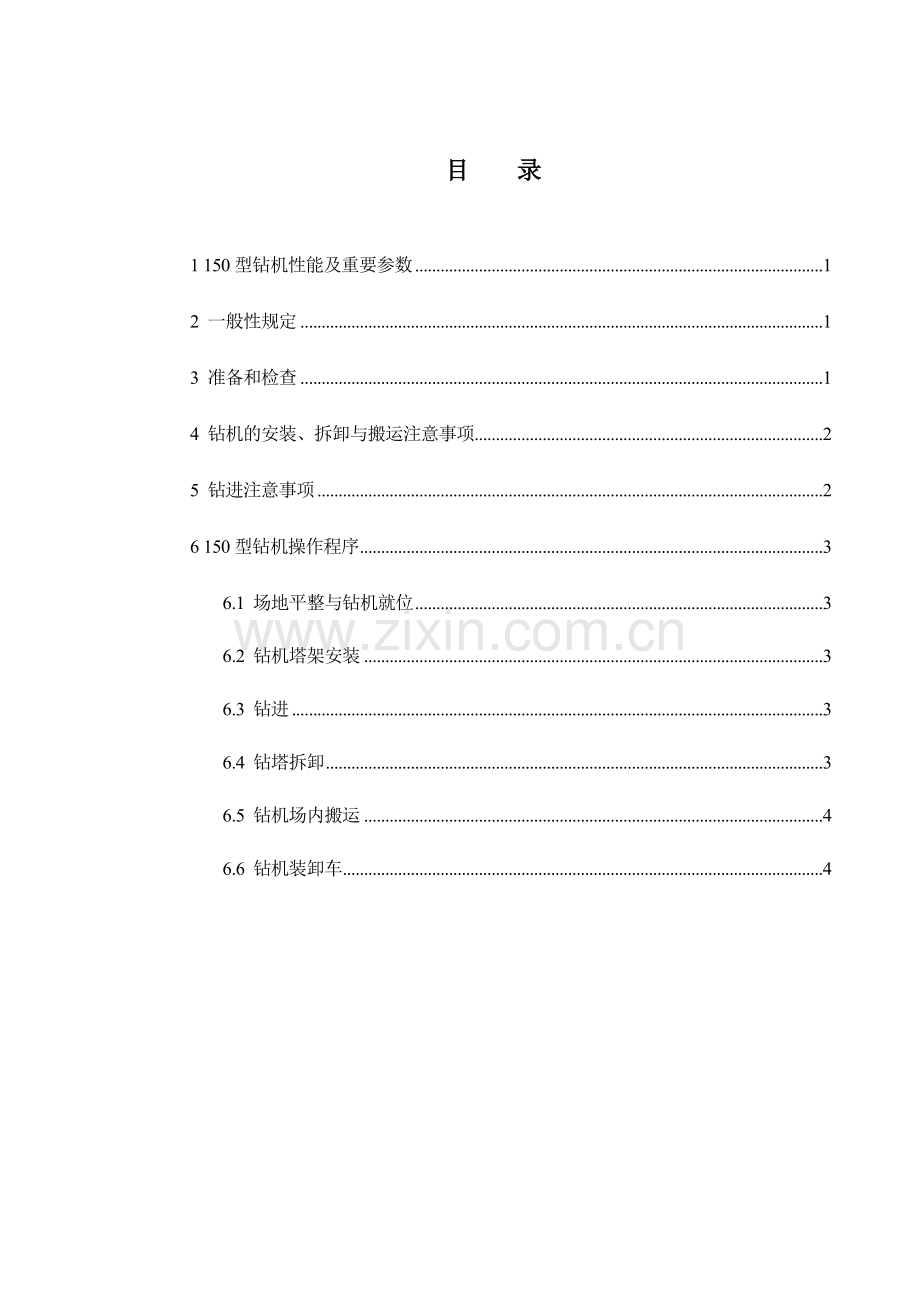

目　　录

1 150型钻机性能及重要参数 1
2 一般性规定 1
3 准备和检查 1
4 钻机的安装、拆卸与搬运注意事项 2
5 钻进注意事项 2
6 150型钻机操作程序 3
6.1 场地平整与钻机就位 3
6.2 钻机塔架安装 3
6.3 钻进 3
6.4 钻塔拆卸 3
6.5 钻机场内搬运 4
6.6 钻机装卸车 4

1 150型钻机性能及重要参数
该钻机是我院对新购置150型钻机装卸车部分进行改善，其它性能不做任何改变，以减轻钻机重量，减少装卸车安全隐患。该钻机与DPP100型钻机相对具有小型轻便，易于进出场，占、赔地面积小，功能齐全等特点。适合大型钻机不能到达或施工场地较困难的地区钻探，具有良好的循环水系统，适合各类地层钻探。
150型钻机重要性能及参数如下：
150型钻机技术参数
钻机型号
150型
钻孔深度
100（m）
钻孔直径
127（mm）
重 量
1500（kg）
钻杆直径
42（mm）
钻进方式
回转式钻进

2 一般性规定
为了保证施工安全，在使用本150型钻机前请仔细阅读下列注意事项。
a) 使用前，必须阅读这本说明书，并确信按照该指导使用本钻机。使用不对的也许会导致伤害，建议有经验的人员使用。
b) 使用本钻机时，必须在清醒状态下，全神贯注，操作时应顾及其别人员安全。疲劳或生病时候，绝对不可以使用本钻机。
c) 在工作时，严禁穿戴围巾和摇摆的衣物，并穿戴防护用品。
3 准备和检查
a) 出工前要对钻机、设备、工具、材料进行认真检查，保证钻探所用工器具齐全。
b) 准备必要配件和易损件，以便及时维修。
c) 场地必须坚固、平整、合用。钻机底部填方部分不得超过其面积的1/4，填方部分应采用措施防止塌陷与溜方。
d) 在悬崖、陡坡下工作时，应避开危岩崩落区，并将坡体活石清除。
4 钻机的安装、拆卸与搬运注意事项
a) 钻机装卸车要有专人统一指挥，必须装好塔架底座。
b) 塔架安装时必须在保证两支后腿塔架固定牢固，前后腿保证基本平行。
c) 钻机由一个钻孔移至下一个钻孔时，必须放下塔架，由钻机牵引或人工推拉到达。
d) 塔架安装或拆卸时要有专人指挥，步调一致。
e) 安装钻架时，不得在钻架下同时安装机械或做其它工作。
f) 在钻机需要保养和更换配件的时候，要停止发动机，等皮带轮等转动部位停止运转时进行保养与更换。
g) 搬运钻机时要保证安全，不能随意丢、扔钻杆、钻具。
h) 搬运过程严禁嬉笑打闹，防止各种危险发生。
5 钻进注意事项
a) 钻机工作范围内严禁无关人员走动。
b) 当在斜坡和岩石面工作时，务必注意滑倒或侧滑。
c) 钻机正在工作时，特别注意钻头，手、脚、身体其他任何部位不能接触钻机转动部位。
d) 钻进时，随时注意循环水情况，发现不回水时要及时解决，以防发生烧钻、蹦管事故。
e) 钻进给力时，给力要平稳连续，转速要合理。
6 150型钻机操作程序
6.1 场地平整与钻机就位
a) 钻机进场前要对场地、进场道路进行平整，保证钻机进场顺利及钻机就位容易。
b) 对运送车辆能直接开入场地，将运送车辆直接开至钻孔位置，装卸钻机；对运送车辆不能到达孔位，将运送车辆开到距孔位最近点装卸钻机。
6.2 钻机塔架安装
a) 竖立塔架必须在机长或机长指定的专人统一指挥下有序进行。
b) 钻机塔架组装完毕后，将两只后腿固定后，两人扶起塔架中间部位，其它人员扶起此外两只钻腿，所有人员步调一致将塔架竖起。
c) 竖起塔架后确认所有固定所有螺栓。
6.3 钻进
a) 通过液压移机，移动钻机到准确孔位。
b) 接好泥浆循环系统，启动泥浆泵，拟定管路回浆正常。
c) 开动钻机开始钻探作业。
d) 钻进一个或几个回次（可根据地层情况或测试位置拟定），进行取样或贯入实验。
e) 继续钻机，反复以上工作，直至终孔。
6.4 钻塔拆卸
a) 钻机塔架拆卸必须在机长或机长指定的专人统一指挥下有序进行。
b) 拆卸钻机塔架前腿固定螺栓后，两人扶钻机支架，其它人员同时慢慢向后撤两只前腿，直至塔架落地。
c) 拆卸钻机塔架，并归整塔腿。
6.5 钻机场内搬运
假如场地内或附近尚有其它钻孔，可将行走支架固定好，并安装后轮，靠钻机自拽或人力推行至下一钻孔位置。
6.6 钻机装卸车
a) 钻机装卸车要有专人统一指挥，必须装好塔架底座。
b) 150钻机使用钻机塔架配合倒链完毕装卸工作。
c) 装卸车过程钻机接近地面或车箱底面时，扶正人员要站在钻机外侧，防止挤压、磕碰事故。
