桂林日报社新闻中心高大模板工程施工方案.doc

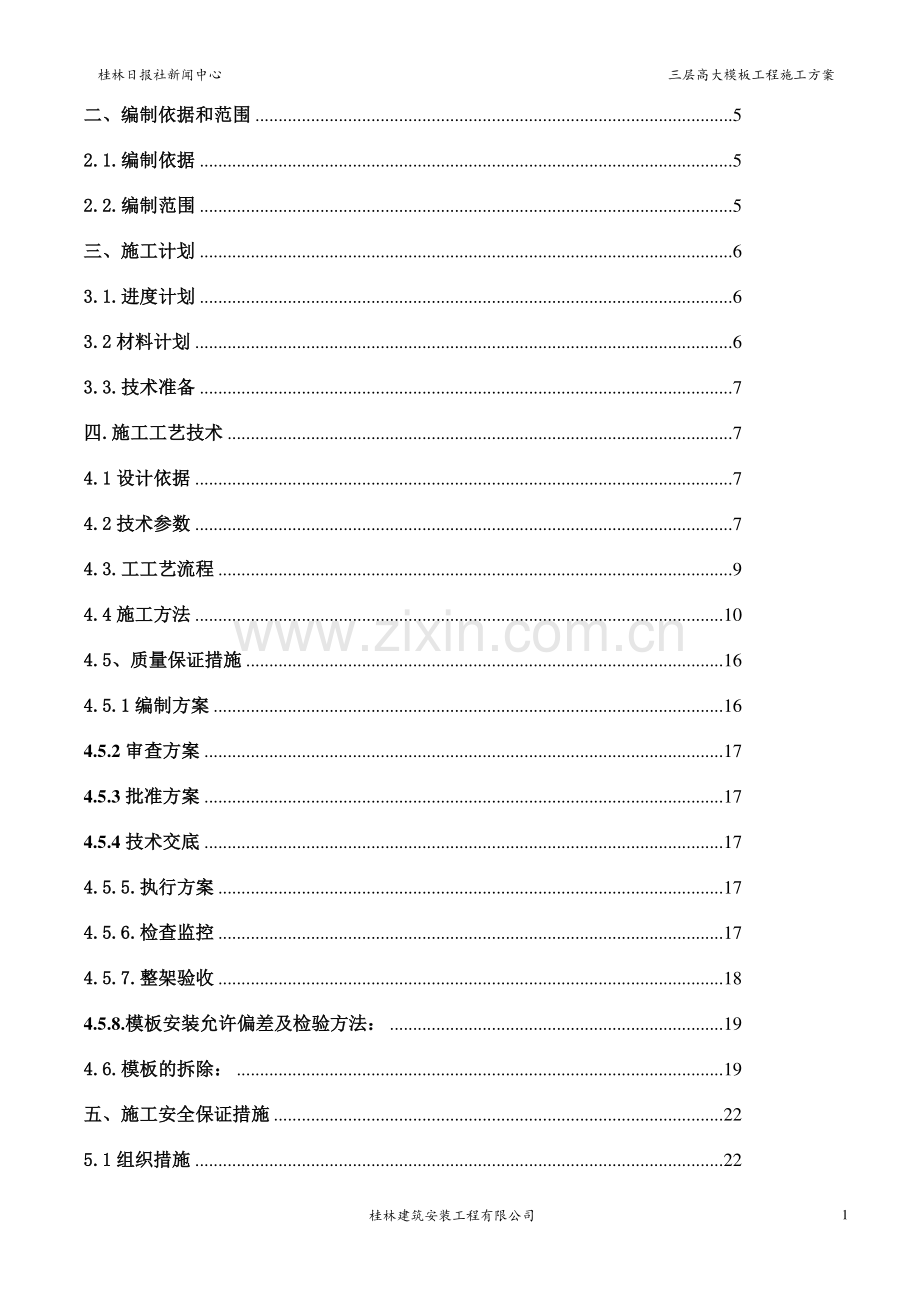

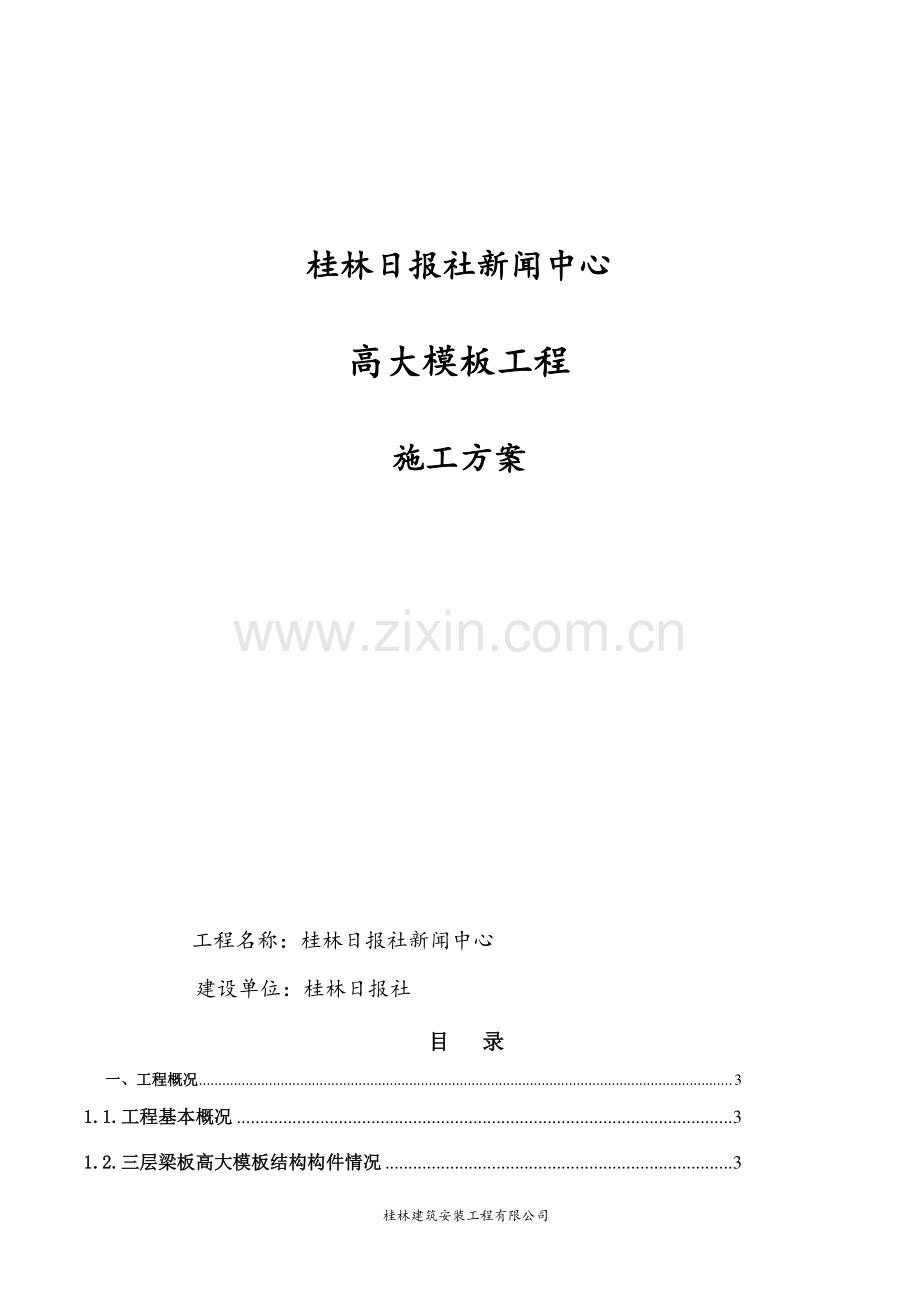

桂林建筑安装工程有限公司 桂林日报社新闻中心桂林日报社新闻中心 高大模板高大模板工程工程 施工方案施工方案 工程名称：桂林日报社新闻中心 建设单位：桂林日报社 目目 录录 一、工程概况一、工程概况.3 1.1.1.1.工程基本工程基本概况概况.3 1.2.1.2.三三层层梁板梁板高大模板高大模板结构构结构构件情件情况况.3 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 1 二、编二、编制依据和范制依据和范围围.5 2.1.2.1.编编制依据制依据.5 2.2.2.2.编编制范制范围围.5 三、施工计划三、施工计划.6 3.1.3.1.进度计划进度计划.6 3.23.2 材料计划材料计划.6 3.3.3.3.技术准备技术准备.7 四四.施工工艺技术施工工艺技术.7 4.14.1 设计依据设计依据.7 4.24.2 技术参数技术参数.7 4.3.4.3.工工艺流程工工艺流程.9 4.44.4 施工方法施工方法.10 4.54.5、质量保证措施、质量保证措施.16 4.5.14.5.1 编编制方案制方案.16 4.5.2 审查审查方案方案.17 4.5.3 批准方案批准方案.17 4.5.4 技技术术交底交底.17 4.5.5.4.5.5.执行方案执行方案.17 4.5.6.4.5.6.检查监控检查监控.17 4.5.7.4.5.7.整架验收整架验收.18 4.5.8.模板安装允许偏差及检验方法：模板安装允许偏差及检验方法：.19 4.6.4.6.模板的拆除：模板的拆除：.19 五、施工五、施工安全保安全保证证措施措施.22 5.15.1 组织措施组织措施.22 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 2 5.1.15.1.1 施工组织机构施工组织机构.22 5.1.2.5.1.2.高大模板施工注意问题：高大模板施工注意问题：.23 5.2.5.2.技技术术措施措施.23 5.2.15.2.1 技术安全措施技术安全措施.23 5.2.2.5.2.2.预防坍塌事故的技术措施预防坍塌事故的技术措施.24 5.2.3.5.2.3.预防高空坠落事故安全技术措施预防高空坠落事故安全技术措施.25 5.2.4.5.2.4.混凝土浇筑方法及技术措施混凝土浇筑方法及技术措施.26 5.3.5.3.应急预案应急预案.26 5.3.1.5.3.1.概况概况.26 5.3.25.3.2 机构设置机构设置.27 5.3.35.3.3 机构的职责机构的职责.28 5.3.4.5.3.4.应急救援工作程序应急救援工作程序.28 5.3.55.3.5 救援方法救援方法.28 5.45.4、监测措施、监测措施.30 5.5.5.5.安全管理措施安全管理措施.32 六、劳动力计划六、劳动力计划.34 七、模板的设计计算七、模板的设计计算.35 7.1.7.1.主要计算参数如下主要计算参数如下.35 7.27.2 采用钢管支撑梁、板模板的设计计算采用钢管支撑梁、板模板的设计计算.36 7.2.17.2.1 WKL3WKL3-4 4 梁截面梁截面 450450 800800,（截面积：（截面积：360000MM360000MM2 2）.42 7.2.27.2.2 WKL3WKL3-4 4 梁截面梁截面 35350 0 650650（截面积：（截面积：227500MM227500MM2 2）.36 7.2.37.2.3 楼楼板板模板模板设计设计技技术术.错误错误!未定义书签。未定义书签。八八.总进度计划总进度计划.137 九九.施工平面布置图施工平面布置图.138 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 3 一、工程概况一、工程概况 1.1.1.1.工程基本工程基本概况概况 本工程为桂林市临桂日报社新闻中心工程，本工程总建筑面积为 26962.32 m2，地下一层，地上十七层，地下室建筑面积为 2911.50 m2，地下室结构层高为5.30m，地下室属全埋附式人防地下室，平时作为汽车库，战时作为甲类物资库，核六级、常六级，防化等级为丁级。结构类型高层为框架剪力墙体系裙楼为框架剪力墙结构，筏板基础。本工程地下室筏板面标高-5.3m，建筑顶点标高+69.3m。一三层的层高为 4.5m，四十七层层高均为 3.6m。设计图纸中，各楼面设计活荷载标准值：1.2.1.2.高大模板高大模板结构构结构构件情件情况况 楼层梁板 跨度（m）粱号 梁截面(mm)截面积（mm2）层高（m）板厚（mm）三 层 梁 8 L3-1 300700 210000 9.0 110 8 KL3-1 240900 216000 9.0 150 8 WKL3-1 300600 180000 9.0 110 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 4 板 8 WKL3-2 350900 315000 9.0 110 3.5 WKL3-4 450800 360000 9.0 150 6 350650 227500 9.0 110 四层梁板 7 KL4-2 600900 540000 4.5 110 7 KL4-3 600900 540000 12.8 KZL4-1 14002700 3780000 43.5 180 7 KL1-14 600900 540000 7 WKL4-11 450900 405000 7 KZL4-2 7001700 1190000 21.53 BKL1-3 BKL1-4 BKL1-5 8002000 16000000 4.8 150 14.8 WKL1-3 6001200 720000 6 120 23.2 WKL1-5 5001200 600000 三层梁板三层梁板10102222交交R RS S轴梁板及轴梁板及S S轴以外的雨篷梁板轴以外的雨篷梁板 此部分高大模板支架按规定采用外径48、壁厚 3.5 的焊接钢管搭设模桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 5 板支撑系统。本次先施工室内部分，室内部分的模板支撑系统落在人防地下室顶板上，室外雨棚待结构封顶时在施工，室外雨棚的满堂脚手架落在室外车道上，地基要求回填土按规范要求夯填密实，并浇筑完成车道的地面垫层。本工程拟采用商品泵送砼。二、二、编编制依据和范制依据和范围围 2.1.2.1.编编制依据制依据 1、本工程建设工程施工合同 2、本工程设计图纸及会审纪要、设计变更通知单 3、主要相关规范 砼结构工程施工质量验收规范GB502042002 建筑施工模板安全技术规范JGJ1622008 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 建筑施工安全检查标准JGJ5999 建筑结构荷载规范GB50009-2001(2006 年版)建筑施工模板安全技术规范JGJ162-2008 建筑施工模板及作业平台钢管支架构造安全技术规范广西 DB45/T618 其他现行建筑材料规范 4、上级建设行政主管部门有关文件 2.2.2.2.编编制范制范围围 桂林日报社新闻中心三层梁板1022交RS轴梁板及S轴以外的雨篷梁板。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 6 三、三、施工计划施工计划 3.1.3.1.进度计划进度计划 进度计划按照总进度计划执行。其具体分解如下 3 3.2 2 材料材料计划计划 3.2.1 各类材料、工具、劳动力以及防护用具施工前到位。3.2.2 根据施工期间的工程量，施工进度，确定材料的数量及进场时间，由专人负责，确保材料按时进场，并妥善保管。3.2.3 对于不合格的钢管、扣件、支架配套使用材料以及发生变形、翘角、起皮及平面不平整的模板，及时组织退场。3.2.4 原材料进场后，堆放整齐，上部覆盖严密，下部垫起架空，防止日晒雨淋。3.2.5 模板脱模剂采用事成水质脱模剂。3.2.6 模板材料进场计划 序号 名称 规格 数量 进场时间 1 15mm 胶合板 1830915 12000m2 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 7 2 木方 4080 40m3 模板安装之前 3 扣件 十字扣 旋转扣 对接扣 4000 500 100 4 顶托 L600mm 540 5 碗扣钢管 48 80T 6 步步紧 6mm 厚 1000 套 7 对拉螺杆 12 2000 套 8 蝴蝶扣 4000 套 3 3.3 3.技术准备技术准备 3.3.1 要熟悉图纸，了解掌握模板的施工工艺，按图纸和项目部的施工进度计划合理安排材料、机具、人员进场施工。3.3.2 按施工方案和技术规程对操作者进行技术安全交底并,下达具有可操作性、可实施的技术交底书。3.3.3 认真做好材料进场验收检验工作，复查材料材质证明及材料进场存储工作。3.3.4 做好模板施工的技术资料和施工过程中的检验记录，并及时收集和整理上述资料，以保证技术资料的及时、准确、完整。四四.施工工艺技术施工工艺技术 4 4.1.1 设计依据设计依据 3.1.1 业主提供的建筑、结构图纸及有关施工规范。3.1.2 在满足塔吊起重要求、施工便利和经济条件下,尽可能扩大模板面积,减少拼缝。3.1.3 模板设计中所用钢材均为 Q235A。4.24.2 技术参数技术参数 4.2.1.支撑系统 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 8 本层高大模板的支撑系统采用483.0扣件式钢管支架作为支撑系统,立杆纵横向、纵横向间距为 1.2m1.2m(截面为 450 800 梁 WKL3-4 和截面为 350 900 梁 WKL3-2 其立杆纵横向、纵横向间距为 1.2m0.6m，其中梁跨方向为 0.6m),水平杆步距 1.5m，扫地杆距楼地面 200。层高为 9m。其技术参数为：L0=1500 i=0.35dcp 0.35（4842）/2=15.75mm =L0/i=1500/15.75=94.34 材料技术参数：根据建筑施工模板安全技术规范JGJ162-2008 及有关规范，48 3.0 扣件式钢管的有关计算参数为:f=205 N/（抗压、抗弯）E=2.06105N/（弹性模量）4444()/6410.78 10IDdmm（I惯性矩，D钢管外径，d钢管内径）3433(/)/324.49 10WDdDmm（截面模量）22115.94iDdmm(回转半径)22()/4424ADdmm2(截面积)扣件抗滑力=8KN 4.2.2.梁、板模板 板模面板采用 15 厚木胶合板拼合而成。板模底楞采用 40 80 松木枋，排距小于 0.3 m。梁模由底板、侧板、立档、压脚板和斜撑组成，底板、侧板采用 15 厚木胶合板制作，立档、压脚板和斜撑采用 15 厚木胶合板制作。采用 40 80 松木枋做底楞，间距为 200，立档和斜撑间距为 0.3m。当梁高大于 700 时，梁桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 9 侧板设置12 对拉螺栓，间距为 0.5 m0.4 m。材料技术参数 查建筑施工模板安全技术规范TC13B 松木强度设计值和弹性模量 fc=10 N/（顺纹抗压）fv=1.4 N/（顺纹抗剪）fm=13 N/（抗弯）E=9000 N/（弹性模量）4.4.3 3.工工艺流程工工艺流程 放出轴线及梁位置线，定好水平控制标高 梁、板支撑系统安装 架设梁底纵横木枋于支撑系统钢管主梁上 梁、板钢筋铺设、绑扎 梁、板混凝土浇筑 混凝土养护，达到设计强度等级的架设板底木方于支撑系统于钢管主梁上 楼板模板安装 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 10 4 4.4 4 施工方法施工方法 （一）基本要求：1、梁、板、模板的面板采用 1830 长915 宽15 厚木胶合板制作加工而成；次楞采用 2000 80 40 松木枋加工而成，梁底支承次楞的主梁为外径48、壁厚 3.5 的焊接钢管（设计计算时按壁厚 3.0 进行验算）；模板支架采用外径48、壁厚 3.5 的焊接钢管（设计计算时按壁厚 3.0 进行验算），做立柱支撑；梁的压脚板采用 15 厚胶合板加工配制而成；梁的立档和斜撑采用 15 厚木胶合板制作而成。（二）、模板支撑系统：采用48 3.5 扣件式钢管满堂架作为支撑系统（计算时取48 3.）,立杆纵横向、纵横向水平杆步距应符合模板设计要求，扫地杆距楼地面 200。楼面已经浇筑砼完成，地面回填夯实并浇筑 100mm 厚 C15 砼垫层。扣件式钢管支架的构造 支架中的危险区域应采取加强措施。从封顶杆位置往下H0的区域为危险区域；当 H8M，H0=2H；当 8MH10M，HM；拆下支撑系统可调顶托、钢管主梁 拆除水平拉杆、剪力撑及钢管脚手架 拆除梁、板模板，清理模板 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 11 当 10MH15M，H.M；当 15MH0M，H06M；当 20MH25M，H07.5M；当 25MH30M，H09M；当 30MH40M，H0.5M。（2.1）.一般规定（2.1.1）.所用钢管及扣件应符合 JGJ130-2011 的规定。(2.1.2).支架内部应设置剪力撑体系，以保证支架整体成为几何不变架体，从支架内部防止支架发生侧移。（2.1.3）.支架应设置外连装置与建筑物的结构构件连结，从外部防止支架发生侧移。（2.1.4）杆件接长、水平杆与立杆的扣接。A）水平杆的接长：所有支架的封顶杆，以及在封顶杆下方 H 处的水平杆和危险区域 HD 范围内的水平杆应采用搭接接长，禁止对接；相邻两水平杆的接头不应在同一 La 或同一 Lb 内。搭接长度不得小于 700，并应采用 3 个旋转扣件分别在离杆端不小于 100 处进行固定。B）剪刀撑应采用搭接接长；C）立杆应采用对接接长，相邻两立杆的接头不应在同一步高内。D）纵横两向所有水平杆（包括封顶杆，扫地杆）均应直接与立杆扣接，禁止用水平杆之前相互扣接的形式代替水平杆与立杆的扣接。(2.1.5).支承楼面板、屋面板的立杆，其间距应与支承梁的立杆沿梁长方向的间距成整数倍关系。(2.1.6)承托梁底模的水平杆与立杆的扣接应使用双扣件；梁底水平抗弯及梁底水桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 12 平杆与立杆相扣的扣件抗滑移应按有关标准另行计算；(2.7).水平杆的布置按如下规定进行。A）步高不得超过 1.5m。B）水平杆应纵横两向布置，每步高上纵横两向均不应缺杆；C）支架内应有封顶杆、扫地杆，纵横两向均不应缺杆。（2.1.8）.可调底座、可调顶托伸出长度限制。、A）可调底座伸出长度不应超过 300；B）可调顶托伸出长度不应超过 200.(2.1.9).扣件螺栓的拧紧力矩不应小于 40N.M，不应大于 65N.M。安装完成后的扣件螺栓应采用力矩扳手抽样检查。抽样部位及要求应符合表 1 的规定。抽样应按随机并覆盖所检部位的原则进行，检查中发现不合格时，应在该点邻近区域增加抽样点。第一次抽样检查不合格的部位，应对该部位的扣件重新拧紧，拧紧后进行第二次抽样检查，直至达到表 1 的要求。表 1 扣件拧紧抽样检查部位、数理及质量判定标准 抽样部位 安装扣件数量（个）抽检数量（个）允许的不合格数（个）附注 封 顶 杆 位置及封顶杆往下一步高 H 范围内 不限 所抽部位的5%，且不少于10 个 0 截 面 高 度达到或超过 1M的梁，承托梁底模的水平杆与立杆扣接的扣件 不限 全数 0 其余部位 5190 5 0 在 H0 范围内抽 80%，HD 范围外抽 20。如扣件安装数量超过91151 8 1 151280 13 1 281500 20 2 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 13 5011200 32 3 3200 个，抽样数量应增加。12013200 50 5 注：本表参照 JGJ130-2001（2002 年版）的表 8.2.5 制定。(2.1.10).当支架的外连装置采用抱柱措施，设置范围、位置详支撑系统平面布置图。(2.1.11).禁止输送混凝土的泵管与支架连结。(2.2).模板支架（2.2.1）剪刀撑体系应按如下规定设置。A）支架周边应设置竖直剪刀撑，全高全长全立面设置。B）封顶杆、扫地杆位置应设置水平剪刀撑，全平面设置。C）支架内部应分别设置纵横两向竖直剪刀撑，间距为：沿支架纵向每4M 设 1道，沿支架横向第4M 设 1 道。每道竖直剪刀撑均为全高全长设置。D）支架内部应设置水平剪刀撑，位置为：从危险区域加密的最下一道水平剪刀撑往下每4.5M 设 1 道。每道水平剪刀撑均全平面设置。E）危险区域加密水平剪刀撑的措施：H=7.98.8M。封顶杆位置设 1 道，往下再设 1 道，间距为 H，即支架顶部设置 2道加密的水平剪刀撑；（2.2.2）.外连装置应按如下规定设置。A）抱柱装置。在可以与支架连接结的结构柱上设置；1）高大模板支架紧贴梁底设 1 道。2）在危险区域 H0 范围以内沿柱高，每步水平杆均抱柱；3）在危险区域 H0 范围以外沿柱高，按每4M 设 1 道。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 14 钢管水平连结杆框架柱子钢管架拉结柱子大样 (2.3).其他规定;1立杆底部应设垫木。钢管扫地杆、水平杆、剪刀撑必须采用扣件与立杆扣牢。2.3 扫地杆应按纵下横上的程序设置。（三）梁模安装 梁模由底板、侧板、立档、压脚板和斜撑组成，底板、侧板采用 15 厚木胶合板制作，立档、压脚板和斜撑采用 15 厚木胶合板制作。采用钢管满堂架做支撑,立杆间距 1.2m1.2 m(截面为 450 800 梁 WKL3-4 其立杆纵横向、纵横向间距为 1.2m0.6m，其中梁跨方向为 0.6m),，纵横向水平杆步距 1.5m，扫地杆距楼地面 200，采用 40 80 松木枋做底楞，间距为 200，立档和斜撑间距为 0.3m。当梁高大于 700 时，梁侧板设置12 对拉螺栓，间距为 0.5 m0.4 m。安装大样详见附图。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 15 梁板模板支撑示意图 梁模板安装顺序及技术要点 模板安装顺序。搭设和调平模板支架（包括安装水平拉杆和剪力撑）按标高铺梁底模板拉线找直绑扎梁钢筋安装垫块梁两侧模板调整模板。技术要点。按设计要求起拱（跨度大于 4 米时，起拱 2），并注意梁的侧模包住底板，下面龙骨包住侧模。（四）板模安装：板模面板采用 15 厚木胶合板拼合而成。采用钢管满堂架做支撑,立杆间距、排距小于 1.2m，纵横向水平杆步距 1.5m，扫地杆距楼地面 200；板模底楞采用 40 80 松木枋，排距小于 0.3 m。安装大样详见附图。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 16 梁砼楼板15厚夹板40X80格栅300 48钢管砼结构面12001200扫地杆梁板模板支撑示意图 楼板模板安装顺序及技术要点 模板安装顺序。扣件式钢管支架主龙骨次龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下到工序。技术要点。楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱（跨度大于 4 米时，起拱 2），起拱部位为中间起拱，四周不起拱。4.54.5、质量保证措施质量保证措施 4.5.14.5.1 编编制方案制方案 搭设前由施工企业编制专项施工方案。专项施工方案的技术内容应包含：荷载计算、支承处理、步高和立杆间距的确定、梁的支承、剪刀撑体系布置平面图和剖面图、外连装置设置。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 17 4.5.24.5.2 审查审查方案方案 施工企业、项目监理机构分别对专项施工方案进行审查。4.5.34.5.3 批准方案批准方案 用于钢结构安装等满堂搭设的作业平台支架，以及支撑体系高度达到或超过 5M，或结梦跨度达到或超过 10M，或按 JGJ-2008 进行荷载组合之后的荷载值达到或超过 10KN/或 15KN/M，或支架的高宽比大于 1 而且相对独立无联系的模板支架的专项施工方案，在审查符合要求之后，送施工企业技术负责人批准，送项目总监理工程师批准。除上述以外的一般作业平台支架和一般模板支架的专项施工方案，在审查符合要求之后，送企业技术部门负责人批准，送项目总监理工程批准。经批准的专项施工方案应存档。4.5.44.5.4 技技术术交底交底 由施工企业工程项目技术负责人或专项施工方案编制人，就有关构造要求的技术细节和安全施工的技术要求，向施工作业班组的作业人员作出详细的技术交底。技术交底应有记录，技术交底记录应由交底人和接受交底人签字确认后存档。4.5.54.5.5.执行方案执行方案 项目经理应对专顶施工方案的实施负责，并指定专人对实施进行监督，支架的搭设应严格按照经批准的专项施工方案进行，不允许随意修改。如因外部环境或条件发生变化，专项施工方案确需修改的，修改之后的方案应重新审查和批准。4.4.5.5.6 6.检查监控检查监控 支架搭设过程中，施工单位和项目监理机构应进行检查监控，发出错误应当纠正。检查监控应使用附录 A 表 A.2.检查记录应存档。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 18 4.4.5.5.7 7.整架验收整架验收 支架搭设完成后，由项目部自行进行检查合格后报分公司验收，分公司验收合格后报公司质设部验收。最后后由工程项目部、监理企业的项目监理机构共同验收。验收合格的，由作业班长、工程项目部专职安全员、工程项目部专职质检员、工程项目部技术责任人、项目经理、监理工程师和项目总监工程师签字，上报质监站验收合格后交付下道工序安装安装模板。验收应使用建筑施工模板及作业平台钢管支架构造安全技术规范广西 DB45/T618 附录 A 表 A.5、表 A.6、表 A.7.验收记录及扣件拧紧抽样检查表应存档。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 19 4.4.5.5.8 8.模板安装允许偏差及检验方法：模板安装允许偏差及检验方法：4.6.4.6.模板的拆除：模板的拆除：1、拆模前要申请，经批准方可拆模。拆除模板时砼强度应符合设计要求或施工规范的规定，拆除模板的时间可按国家现行标准砼结构工程施工质量验收规范GB50204 的有关规定执行。2、拆模前应检查所使用的工具有效和可靠，扳手等工具必须装入工具袋或系挂在身上，并应检查拆模场所范围内的安全措施。3、模板的拆除工作应设专人指挥。拆除区域要有警戒措施如设置安全围栏、张挂警示牌等，其内不得有其他工种作业，并应设专人负责监护。拆下的模板、零配件严禁抛掷。序号 项目 允许偏差（mm）检验方法 1 轴线位置 5 钢尺检查 2 底模上表面标高 5 水准仪或拉线、钢尺检查 3 相邻两板表面高低差 2 2m 靠尺和钢尺塞尺检查 4 表面平整度 5 拉线、尺量检查 5 预埋件中心线位置 3 拉线、尺量检查 6 预埋管、预留孔中心线位置 3 拉线、尺量检查 7 预埋螺栓中心线位置 2 拉线、尺量检查 8 预埋螺栓外露长度 10，0 拉线、尺量检查 9 预留洞中心线位置+10 拉线、尺量检查 10 预留洞尺寸 10，0 拉线、尺量检查 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 20 4、拆模顺序一般应是后支的先拆，先支的后拆，先拆除非承重部分，后拆除承重部分，并应从上而下进行拆除。如楼板模板的拆除应先拆板模，再拆梁模。拆下的模板、零配件不得随意抛扔，应及时运送至指定的地点堆放。5、多人同时操作时，应明确分工、统一信号或行动，应具有足够的操作面，人员应站在安全处。6、高处拆除模板时，应符合有关高处作业的规定。操作层上临时拆下的模板堆放不能超过 3 层。7、在提前拆除互相搭接并涉及其他后拆模板的支撑时，应补设临时支撑。拆模时，应逐块拆卸，不得成片撬落或拉倒。8、拆模如遇中途停歇，应将已拆松动、悬空的模板或支架进行临时支撑牢固或相互连接稳固。对活动部件必须一次拆除,不得留有未拆除的松动、悬空模板。9、遇 6 级或以上大风时，应暂停室外的高处作业。雨、雪、霜后应先清扫施工现场，方可进行工作。10、拆除有洞口的模板时，应采取防止操作人员坠落的措施。洞口模板拆除后，应按照国家现行标准建筑施工高处作业安全技术规范JGJ80 的有关规定及时进行安全防护。11、立柱、支撑拆除时，严禁采用连梁底板向旁侧一片拉倒的拆除方法。拆除 4-8米跨度的梁下立柱、支撑时，应先从跨中开始对称地分别向两端拆除。12、上层及以上楼板正在浇筑砼时，下层楼板的模板立柱、支撑的拆除，应根据下层楼板结构混凝土强度的实际情况经计算确定。13、拆除平台、楼板下的立柱、支撑时，作业人员应站在安全处。模板拆除时，下方不得有其他非操作人员。14、拆除梁、板模板应符合下列规定：桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 21（1）梁板模板应先拆梁侧模，再拆梁底模，最后拆除梁底模，并应分段分片进行，严禁成片撬落或成片拉拆。（2）作业人员应站在安全的地方进行拆除操作，严禁站在已拆或松动的模板上进行拆除作业。（3）拆除模板时严禁用撬棍或铁锤乱砸，已拆下的模板应妥善传递或用绳钩放至地面。（4）严禁作业人员站在悬臂结构边缘撬拆下面的底模。（5）待分片、分段的模板全部拆除后，方允许将模板、支架、零配件等按指定地点运出堆放，并进行拔钉、清理、整修、刷脱模剂等工作。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 22 五、施工安全保五、施工安全保证证措施措施 5.15.1 组织措施组织措施 5.1.15.1.1 施工组织机构施工组织机构 公 司分 公 司生 产 科质 安 科成本部门材料设备部项 目 经 理项目副经理技 术 主 管砼施工员木工施工员钢筋施工员水电施工员泥工施工员技术资料员质量安全员材料员设备员预算员电工砼班木工班钢筋班水电班泥瓦班装饰班杂工班架子班油漆班值班特殊工种 高大模板系统管理机构：组 长：陈立祥 副组长：滕华赵 组 员：钟魁本、谭善文、滕华赵、黄锐、任东阳、黄荣敢、李向阳、季亚成、秦国华、韦志斌、谭明、施工现场安全责任人：刘旭烜 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 23 5.1.25.1.2.高高大大模模板板施工注意问题：施工注意问题：高支模系统管理机构对本工程存在的实际问题做了充分的分析后，决定采用钢管支架作为高支模系统。施工现场安全责任人负责施工全过程的安全工作，应在高支模搭设、拆除和混凝土浇筑前向作业人员进行安全技术交底。支模完毕，经施工高支模管理机构有关人员组织验收合格后，立即通知公司工程技术部和质保部到现场检查、验收，合格后方能进行钢筋安装。高支模施工现场作业人员不得从支撑系统上爬上、爬下，应从施工便梯进入工作面。高支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，并由安全员在现场监护。混凝土浇筑时，安全员专职负责监测模板及支撑系统的稳定性，发现异常应立即暂停施工，迅速疏散人员，及时采取处理措施，待排除险情并经现场安全责任人检查同意后方可复工（7）本层3 27 轴高大模板支撑体系处的砼浇筑，应采用从3、27 轴往中间方向对称浇筑。5.2.5.2.技技术术措施措施 5.2.15.2.1 技术安全措施技术安全措施 支撑系统搭设前，应按建筑施工模板安全技术规范JGJ162-2008、建筑施工模板及作业平台钢管支架构造安全技术规范广西 DB45/T618 和施工组织设计的要求向搭设和使用人员做好安全、技术交底。对钢管架、配件、加固件应进行检查验收，严禁使用不合格的钢管、配件。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 24 搭设在模板支架立杆底座下应铺设垫板。不配套的钢管架与配件不得混合使用于同一竖直脚手架支撑系统。模板支架安装应自一端向另一端延伸，自下而上按步架设，并逐层改变搭设方向，不得从两端向中间进行，以免结合处错位，难于连接。水平加固杆、剪刀撑安装应符合构造要求，并与模板支架的搭设同步进行。水平加固杆应设在模板支架立杆内侧，剪刀撑应设于模板支架立杆外侧并连牢。可调底座、顶托处应采取措施防止被砂浆、水泥浆等污物填塞螺纹。模板支架设完毕后应进行检查验收，合格后方准使用。浇筑混凝土时，应随浇、随捣、随平整，混凝土不得堆积在一处。应避免装卸物料对模板支撑或脚手架产生偏心、振动和冲击。交叉支撑、水平加固杆、剪刀撑不得随意拆卸，因施工需要临时局部拆卸时，施工完毕后应立即恢复。模板支架经单位工程负责人检查验证并确认不再需要时，方可拆除。拆除时应采用先搭后拆、后搭先拆的施工顺序。拆除模板支架时应采用可靠安全措施，严禁高空抛掷。5.2.25.2.2.预防坍塌事故的技术措施预防坍塌事故的技术措施 模板作业前，按设计单位要求，根据施工工艺、作业条件及周边环境编制施工方案，单位负责人审批签字，项目经理组织有关部门验收，经验收合格签字后，方可作业。模板作业时，对模板支撑宜采用钢支撑材料作支撑立柱，不得使用严重锈蚀、变形、断裂、脱焊、螺栓松动的钢支撑材料和竹材作立柱。支撑立柱基础应桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 25 牢固，并按设计计算严格控制模板支撑系统的沉降量。支撑立柱基础为泥土地面时，应采取排水措施，并加设满足支撑承载力要求的垫板后，方可用以支撑立柱。斜支撑和立柱应牢固拉接，形成整体。模板作业时，指定专人指挥、监护，出现位移时，必须立即停止施工，将作业人员撤离作业现场，待险情排除后，方可作业。楼面、屋面堆放模板时，严格控制数量、重量，防止超载。堆放数量较多时，应进行荷载计算，并对楼面、屋面进行加固。装钉楼面模板，在下班时对已铺好而来不及钉牢的定型模板或散板等要拿起稳妥堆放，以防坍塌事故发生。安装外围柱模板、梁、板模板，应先搭设脚手架，并挂好安全网，脚手架搭设高度要高施工作业面至少 1.2m。拆模间歇时，应将已活动的模板、拉杆、支撑等固定牢固，严防突然掉落、倒塌伤人。5.2.3.5.2.3.预防高空坠预防高空坠落事故安全技术措施落事故安全技术措施 高支模工程应按相关规定编制施工方案，经分公司技术负责人、公司技术部及公司总工程师审批签字；高支模安装完毕后，需经质安部、技术部等有关部门验收，验收合格后，方可绑扎钢筋等下道工序的施工作业。支、拆模板时应保证作业人员有可靠立足点，作业面应按规定设置安全防护设施。模板及其支撑体系的施工荷载应均匀堆置，并不得超过设计计算要求。所有高处作业人员应学习高处作业安全知识及安全操作规程，工人上岗前应依据有关规定接受专门的安全技术交底，并办好签字手续。特种高处作业人员应持证上岗。采用新工艺、新技术、新材料和新设备的，应按规定对作业人员进桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 26 行相关安全技术交底。高处作业人员应经过体检，合格后方可上岗。对身体不适或上岗前喝过酒的工人不准上岗作业。施工现场项目部应为作业人员提供合格的安全帽、安全带等必备的安全防护用具，作业人员应按规定正确佩戴和使用。安全带使用前必须经过检查合格。安全带的系扣点应就高不就低，扣环应悬挂在腰部的上方，并要注意带子不能与锋利或毛刺的地方接触，以防摩擦割断。项目部应按类别，有针对性地将各类安全警示标志悬挂于施工现场各相应部位。已支好模板的楼层四周必须用临时护栏围好，护栏要牢固可靠，护栏高度不低于 1.2m，然后在护栏上再铺一层密目式安全网。高处作业前，应由项目分管负责人组织有关部门对安全防护设施进行验收，经验收合格签字后，方可作业。安全防护设施应做到定型化、工具化。需要临时拆除或变动安全设施的，应经项目分管负责人审批签字，并组织有关部门验收，经验收合格签字后，方可实施。5.2.4.5.2.4.混凝土浇筑方法及技术措施混凝土浇筑方法及技术措施 浇筑混凝土时应派专人检查支顶有无松动、倾斜、弯曲，模板、钢筋、预留孔洞、预埋件、插筋等有无位移变形情况，发现问题应立即停止混凝土浇筑，并在已浇筑的混凝土初凝之前修整完毕。泵管应用支架垫固放在梁上，不得直接与楼板接触。5.3.5.3.应急预案应急预案 5.3.1.5.3.1.概况概况 三层高大模板的层高 9.0m，最大梁截面尺寸：450800，最大板厚度是 150mm；桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 27 大梁底支模高度为 8.2m，板底支模高度为 8.89m；在此区域内施工极可能发生高空坠落、模板坍塌、物体等重大事故。本预案针对上述可能发生的高空坠落、模板坍塌及物体打击紧急情况的应急准备和响应。5.3.25.3.2 机构设置机构设置 为对可能发生的事故能够快速反应、求援，项目部成立应急求援小组。由项目负责人陈立祥任组长。负责事故现场指挥，统筹安排等。具体架构见下表：桂林日报社新闻中心工程项目部应急救援领导小组 当施工再起发生事故，若应急救援小组组长不在位时，由副组长负责现场指挥救援。组 长 陈立祥 副组长 滕华赵 组 员 黄 锐 秦国华 韦志斌 刘旭烜 谭 明 陈和雄 李向阳 黄荣敢 季亚成 桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 28 5.3.35.3.3 机构的职责机构的职责 1.负责制定事故预防工作相关部门人员的应急救援工作职责。2.负责突发事故的预防措施和各类应急救实施的准备工作，统一对人员，材料物资等资源的调配。3.进行有针对性的应急救援应变演习，有计划区分任务，明确责任。4.当发生紧急情况时，立即报告公司应急救援领导小组并及时采取救援工作，尽快控制险情蔓延，必要时，报告当地部门，取得政府及相关部门的帮助。5.3.4.5.3.4.应急救援工作程序应急救援工作程序 1.当事故发生时小组成员立即向组长汇报，由组长陈庆立即上报公司，必要时向当地政府相关部门，以取得政府部门的帮助。2.由应急救援领导小组，组织项目部全体员工投入事故应急救援抢险工作中去，尽快控制险情蔓延，并配合、协助事故的处理调查工作。3.事故发生时，组长或其他成员不在现场时，由在现场的其他组员作为临时现场救援负责人负责现场的救援指挥安排。4.项目部指定唐方果负责故事的收集、统计、审核和上报工作，并严格遵守事故报告的真实性和时效性。5.3.55.3.5 救援方法救援方法 1.高空坠落应急救援方法：现场只有 1 人时应大声呼救；2 人以上时，应有 1 人或多人去打“120”急救电话及马上报告应急救救援领导小组抢救。仔细观察伤员的神志是否清醒、是否昏迷、休克等现象，并尽可能了解伤员落地的身体着地部位，和着地部位的具体情况。桂林日报社新闻中心 三层高大模板工程施工方案 桂林建筑安装工程有限公司 29 如果是头部着地，同时伴有呕吐、昏迷等症状，很可能是颅脑损伤，应该迅速送医院抢救。如发现伤者耳朵、鼻子有血液流出，千万不能用手帕棉花或纱布去堵塞，以免造成颅内压增高或诱发细菌感染，会危及伤员的生命安全。如果伤员腰、背、肩部先着地，有可能造成脊柱骨折，下肢瘫痪，这时不能随意翻动，搬动是要三个人同时同一方向将伤员平直抬于木板上，不能扭转脊柱，运送时要平稳，否则会加重伤情。2.模板、坍塌应急救援方法：地当发生高支模坍塌事故时，立即组织人员及时抢救，防止事故扩大，在有伤亡的情况下控制好事故现场；报 120 急救中心，到现场抢救伤员。（应尽量说清楚伤员人数、情况、地点、联系电话等，并派人到路口等待）；急报项目部应急救援小组、公司和有关应急救援单位，采取有效的应急救援措施；清理事故现场，检查现场施工人员是否齐全，避免遗漏伤亡人员，把事故损失控制到最小；预备应急救援工具：切割机、起重机、药箱、担架等。3.物体打击应急救援方法：当物体打击伤害发生时，应尽快将伤员转移到安全地点进行包扎、止血、固定伤肢，应急以后及时送医院治疗。止血：根据出血种类，采用加压包止血法、指压止血法、堵塞止血
