政协酒店弱电设计方案.doc

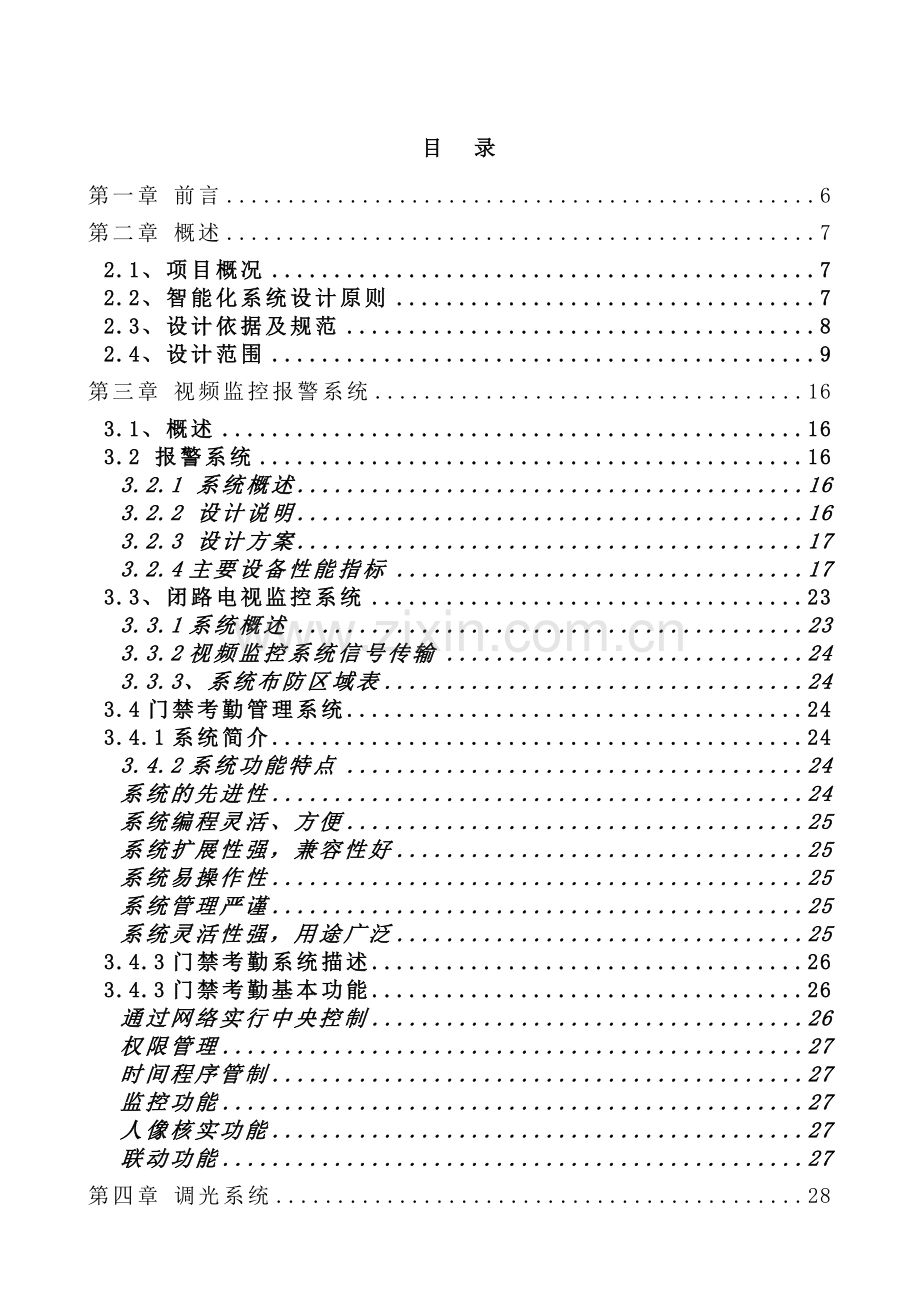

目 录第一章 前言6第二章 概述72.1、项目概况72.2、智能化系统设计原则72.3、设计依据及规范82.4、设计范围9第三章 视频监控报警系统163.1、概述163.2 报警系统163.2.1 系统概述163.2.2 设计说明163.2.3 设计方案173.2.4主要设备性能指标173.3、闭路电视监控系统233.3.1系统概述233.3.2视频监控系统信号传输243.3.3、系统布防区域表243.4门禁考勤管理系统243.4.1系统简介243.4.2系统功能特点24系统的先进性24系统编程灵活、方便25系统扩展性强，兼容性好25系统易操作性25系统管理严谨25系统灵活性强，用途广泛253.4.3门禁考勤系统描述263.4.3门禁考勤基本功能26通过网络实行中央控制26权限管理27时间程序管制27监控功能27人像核实功能27联动功能27第四章 调光系统284.1设计原则284.2项目特点284.3呼和浩特政协酒店智能照明控制系统方案构思284.3.1 设计依据284.3.2设计范围294.3.3方案构思294.4智能照明控制系统设计及功能说明304.4.1 系统设计及功能说明304.4.2 网络系统结构设计314.4.3重点区域说明314.5 综合效果344.5.1节能。344.5.2高效管理354.5.3舒适354.5.4缩短工期354.6实施方案的技术特色354.7 DYNALITE产品特点384.8 DYNALITE应用技术要点42第五章楼宇设备自控系统455.1楼宇自控系统介绍455.2各系统监控功能455.3楼宇自控系统的整体设计45客户需求分析45设计依据48设计原则495.4控制方案分析525.4.1HVAC系统控制方案分析525.4.2照明系统控制方案分析585.4.3科学有效的节能管理58系统功能详述58冷源系统监控58QW=(T2-T1)*QL60空调和新风机组监控61送排风系统监控63给排水系统监控63变配电系统监视64照明系统监控655.3.1 系统设备配置说明665.3.2 被监控设备配电盘、柜的接口要求及网关集成接口要求66被监控设备配电盘、柜的接口要求66网关集成接口要求67工程界面的划分685.3.3 本项目工程实施中对楼宇自控系统所需电源的考虑685.3.4 本项目楼宇自控系统的节能分析705.3.5 本项目楼宇自控系统对其它专业的要求705.3.6 本项目楼宇自控系统线缆敷设方式715.3.7 本项目楼宇自控系统调试方案71第六章 无线对讲系统746.1系统结构746.2方案设计75第七章 离线巡更系统777.1、概述777.2系统构成777.3技术参数787.4系统特点797.5系统结构图80第八章 客房控制系统818.1酒店客房控制管理系统总体概念818.2系统方案：客房控制系统828.2.1客房状态管理和服务控制828.2.2网络控制程序828.2.3客房空调系统控制838.3系统硬件和软件的扩建方法848.3.1客房控制系统848.3.2网络控制系统858.3.3其他：858.4硬件结构故障影响86第九章 信息发布系统879.1系统背景879.2酒店显示屏位置分布879.3传统方式与信息发布方式比较889.4方案设计原则889.5鼎科多媒体控制播放系统功能919.5.1素材管理919.5.2传输管理929.5.3节目管理929.5.4发送管理929.5.5终端管理929.5.6高级配置939.5.7日志信息939.6鼎科多媒体控制播放系统特点939.6.1基于IP网络化数字化传输939.6.2支持目前市场上的各种多媒体文件格式949.6.3可控制各种显示终端设备949.6.4实现准确和实时的信息播放949.6.5强大的终端控制和监视功能949.6.6紧急插播节目和字幕949.6.7系统维护简单949.6.8操作简单使用方便959.7鼎科多媒体控制播放系统特性95（一）网络化95（二）专业化95（三）智能化95第十章 酒店AV系统97一、 工程概述971.1前言971.2声学建议981.2.1装修中扩散结构与吸声结构的选择和音质缺陷的控制981.3对工程其它方面的建议和要求991.3.1 对供电的要求991.3.2对接地的要求：1001.3.3 对控制室和设备间的建议：100二、 国家标准及设计标准1002.1 国家规定的相关标准1002.3 系统的设计原则1012.3.1 整体规划、配置合理的原则1012.3.2 保证系统的安全、稳定、可靠、功能完善的原则1022.3.3 便于操作和进行管理的原则1022.3.4 在将来后续工程中可延续、扩展的原则102三、 计算机辅助设计1033.1 计算机声学软件设计1033.2 声场设计的主要内容1033.2.1 设计主要内容1033.2.2 计算机辅助设计的原则103四、 方案设计及选型1054.1 大堂、大堂吧、餐厅、及其他公共区域105第十一章 综合布线系统（网络设备及无线覆盖）105工程概述106楼层情况:106光纤解决方案概述：107IBDN 万兆（10G）多模光纤系列：107IBDN光纤系列108IBDN铜缆产品特点110概述110铜缆的优势主要体现为：110设计依据111设计特点:111总体方案设计说明113信息点分配表113设计概述113六个子系统设计115工作区子系统115水平子系统117配线管理子系统118干线子系统119设备间子系统120建筑群子系统121第十二章 有线电视系统12112.1项目概况：12212.2系统功能及系统概述：12212.3信息点分布统计：12212.4系统指标及系统配置12312.5系统主要指标的分配12312.6无源器件的选用及连接12312.7系统供电及接地124128配线间环境要求124第十三章 UPS电源系统124111、设计说明125112、UPS电源设计125第一章 前言酒店弱电智能化系统建设的五大优势：1、 提高酒店管理效率：完善的酒店管理系统软件可以帮助酒店财务人员、酒店总经理等领导及酒店接待、销售人员减少单件工作（如结算、接待、查询等）的处理时间，及时掌握酒店运行状况并及时提供酒店领导有效的决策信息；2、 提高酒店本身及客人住店的安全：合理设置监控报警点，大大的提高酒店的安全等级，有效防范非法人员非法活动；智能化门禁系统又提高了客房的安全；客房的中控系统提高的客房的电器使用安全；3、 可以降低酒店的综合管理成本：完善的酒店管理系统可以将酒店运行成本降低到最小；有效的减少库存材料的周转时间及降低库存材料损耗；程控电话交换的合理设置可以有效降低酒店综合电话费用；网络交换机的合理配置，不但可以提高网络上网速度而且可以降低网络风险，减少维护费用；4、 为酒店创收增加效益：VOD视频播放系统不但可以增加酒店的视频资源，同时对特定节目的收费点播，可以为酒店创收；会议中心的优化配置，可以为社会提供有偿服务；酒店管理系统高效运行本身在节省成本的同时也为酒店提高了效益；5、 提高酒店档次：快速电话接入、安全快速的上网、互动人性化的VOD系统、安全的门禁一卡通、高档的会议中心的灯光、音响效果、酒店视频监控系统、处处都传出优雅的背景音乐、人性化的客房中控系统等等都是为呼和浩特政协酒店锦上添花，大大的提高了酒店的档次。我们承诺：将严格按照甲方要求进行设计，按行业标准及国家和地方规范组织完善的施工安装验收、提供优良的售后服务，顺利完成呼和浩特政协酒店弱电系统工程。第二章 概述2.1、项目概况呼和浩特政协酒店位于呼和浩特市整个酒店包括地下1层，地上12层，4-12层为客房区。同时拥有豪华会议中心及高档餐饮服务，为四星级酒店标准。呼和浩特政协酒店功能房间分布一览表楼层主要功能房间描述备注-1机房、办公室、培训教室、工程维修、中控室1大堂、大堂吧大堂2餐厅、会议室、多功能厅3餐厅、包房等4-10标准间、客房11豪华标准间12豪华套房等RF电梯机房、卫星天线等电梯机房2.2、智能化系统设计原则我公司对呼和浩特政协酒店的智能化工程设计与设备选型遵循如下的原则： 采用先进、成熟、实用的技术在技术上要寻求先进，在使用上要求简便实用，而且，在技术上要讲究成熟，决不容许任何带有实验性质的应用。 系统应具有集中统一的管理能力，为酒店管理大大提供方便根据我国现行的管理体制，公共安全管理是集中统一的，因此，要求系统应具有多级集中统一的管理中心，并实施科学化的管理，使安全防范技术发挥最高的效用。 系统应具有开放性、可扩性、兼容性和灵活性首先要求系统具有开放性，能紧密地与其它系统连接，融合成一个整体；其次，还要求系统能适合多种规模应用，要有较强的可扩性，能随时适应对系统的扩容要求；再次，系统应具有很强的兼容性和灵活性，能适应产品的升级换代，保持旺盛的系统生命力。 系统的设计和产品的选择应标准化、规范化随着中国加入WTO后，市场的快速发展，先进的技术和产品将大量涌入我国市场，与国际接轨乃大势所趋。为便于管理，使工作规范化，系统的设计和产品的选择必须走标准化，规范化的道路。 系统必须具有安全性、可靠性、容错性系统本身的安全性非常重要，应具有很强的防破坏能力，最大限度的提高系统设备的可靠性指标。 合理的性能价格比在系统设计规划时，为用户着想，在遵循上述前提原则下，应尽量提高性能系统和产品的价格比。2.3、设计依据及规范本方案依据以下国家标准、规范及甲方要求设计：1) 智能建筑设计标准（GB/T50314-2006）2) 数字程控自动电话交换机技术要求（GB/T50311）3) 综合布线系统工程设计规范（GB/T50311）4) 国家环境电磁卫生标准（GB9175）5) 无线通信工程建设标准（YD2007）6) 移动通信基站规范（YD/T883）7) 有线电视系统工程技术规范（GB50200）8) 民用建筑电气设计规范（JGJ/T16）9) 火灾自动报警系统设计规范（GB50116）10) 高层民用建筑设计防火规范（GB50045）11) 建筑设计防火规范（GB50016）12) 安全防范工程技术规范（GB50348）13) 建筑照明设计标准（GB50034）14) 电子计算机房设计规范（GB50174）15) 建筑物电子信息系统防雷技术规范（GB50343）16) 公共建筑节能设计标准（GB50189）17) 城市电力规划规范（GB50293）18) 出入口控制系统技术要求GA/T39419) 入侵报警系统技术要求GA/T36820) 视频安防监控系统技术要求GA/T36721) 甲方提供的图纸及招标文件2.4、设计范围根据呼和浩特政协酒店建筑的实际情况、甲方提出需求、提供的图纸及有关酒店管理的规定，对“呼和浩特政协酒店”弱电系统进行如下设计，并包括以下各子系统：呼和浩特政协酒店弱电系统一览表系统名称功能简述设置区域楼宇设备自控系统对于酒店机电设备的正常运行并达到最佳状态，以及酒店的防火与保安都提供了有力的保证。同时，依靠强大软件支持下的计算机进行信息处理，数据分析，逻辑判断和图形处理，对整个系统作出集中监测和控制；通过计算机系统及时启停各有关设备，避免设备不必要的运行，又可以节省系统运行能耗。这样，BAS的主要目的就是：提高系统管理水平，节省运行能耗。1. 冷水机组、热源、空调及通风系统2. 给排水系统3. 电气系统4. 室外灯光和泛光照明5. 电梯、锅炉、变配电系统、冷机系统AV系统（含视频会议等） 中央背景音乐系统 音视频系统 视频会议系统 集控系统 同声传译系统 灯光系统 同时提供消防强切功能，当有紧急情况时，通过强切型空气开关切断音频处理器的电源，背景音乐系统扬声器哑音，由消防扬声器发布紧急通告。宴会厅及会议室、多功能厅。巡更系统本系统由数据采集器、传输器、信息管、中文软件四部分组成，附加计算机、充电器与打印机即可实现全部传输.打印和生成报表等要求。可根据需要将信息管安装在需要巡逻的线路或设备上，对该地进行巡查的同时，用巡检器采集安装在代表该地点的信息管，巡检器将记录下信息管的代码及采集信息的时间和该地的相应事件。覆盖整个酒店的重点部位 自行设置巡更路线无线对讲系统一个以放射式的双向通讯系统，使用于在酒店内非固定位置执行职责的保养、保安、操作及服务的人员联络。用于酒店区域、裙房酒店配套及地下层等所有区域。酒店全覆盖室内对讲机系统、采用异频半双工转通信方式， 在保安中心设置中转台，在弱电竖井内设置信号功分器或耦合器在地下楼层或地下楼层分别设置隐蔽安装吸盘天线或泄漏电缆。调光系统 1、 照明控制系统是先进的计算机可寻址照明管理系统，可为楼宇每条照明灯路提供十分灵活和独立的亮度控制。 2、 系统采用基于高级视窗系统的图形编程软件使灯光照明系统可以集中编程或修改。 3、 通过软件可实现回路的虚拟联线操作，可以通过PC机立即实现改变灯路的照明场景或开关状态，不需去实地操作设备变更灯路连线。 4、 通过PC机可为灯路设置应急照明和正常照明。 5、 系统运行可节省能源，优化视觉环境，保护灯具，提供最优控制。公共区域及宴会厅/电梯厅等公共区域功能房间信息发布系统通过合理的位置分配后，该系统可与客户很好的集成在一起，可实现客人前台登记完毕后到房间就可 以看到欢迎信息，也可与收银台汇率显示控制结合起来。实施信息发布系统以后，可以很好的协作各部门解决很多的问题，可大大的降低成本提高效率，发布每天的宴会资讯、酒店宣传信息的同时还可发布天气预报、汇率信息、客户产品新闻发布会议等，这些都可以及时的发布到指定的显示终端上。42“液晶电视及电梯内26“显示屏保安监控及报警系统（含门禁）保安监控系统为保安人员提供视觉延伸，使保安人员在控制中心便可以直接、实时监视整个酒店周边、内部、尤其是出入口的情况。同时使用数字硬盘录像机对监视画面进行实时录像，以便发生情况后供事后重放分析。入侵报警系统是用探测装置对建筑物内重要区域进行布防。它可以探测非法侵入，并且在探测到有非法侵入时，及时向有关人员示警。一旦报警，系统可记录入侵的时间、地点，同时可选配向视频监控系统发出信号功能，切换报警区域监视画面并记录下现场情况。重要部位设置门禁系统，可与消防报警联动。监控系统覆盖整个酒店的公共区域及重要部位。报警系统：在总出纳办公室、财务室、薪金室、前台、贵重物品保管室、收银柜台等设置静音型脚踏报警器； 在财务室、总出纳办公室等重要房间设置被动红外双鉴探测器。以及重要部位的门禁系统综合布线系统(网络设备）整个酒店有两个分割的物理网络，本系统负责整个酒店的语音与数据传输，酒店水平线缆采用六类非屏蔽布线产品，数据主干采用光纤，语音主干采用大对数5类线缆。有线电视系统本系统为双向有线电视网，可传数字或模拟信号，本系统终端为数字终端。包括卫星电视及有线电视系统，并可接收酒店收费节目。采用分支分配的方式送往各个终端。客房控制系统照明回路可以采用多种控制形式，即可以集中控制、区域就地控制；中央监控功能停止工作不影响各分区功能和设备运行，网络通信控制也不应因此而中断。系统分区就地控制完全独立，互不干扰，一个分区停止工作不影响其它分区和设备正常运行；系统中任意器件损坏也不影响本区内其它器件正常工作；系统分区就地控制由独立的控制面板操作完成。分布于各客房内多媒体面板及线缆系统多媒体连接面板可直接连接液晶一体机的后面板，避免了客人还要搬动液晶一体机来安装一些电子设备（如数码相机、U盘笔记本等）,它可以把客人的电子设备与酒店房间的设施以整洁美观的方式连接起来，从而提高了酒店房间的档次和顾客的满意度。分布于各客房内弱电线槽桥架为所有的弱电系统提供主干路由覆盖整个酒店的走廊弱电路由及竖井部分电梯对讲及集控系统电梯五方通话系统线缆各电梯机房至消防控制室、话务员房、工程部等的线缆和调试开通第三章 视频监控报警系统3.1、概述本系统视频监控、报警设计范围包括酒店外部公共区域、门卫、进出口、各楼层楼梯进出口、各楼层走廊、电梯桥箱、办公区域及总服务台等地方。视频设备包括采用高清晰彩色彩转黑摄像机、高清晰半球吸顶摄像机、球型云台摄像机、高性能视频矩阵、数字硬盘录像机等设备；报警系统包括设置视频移动报警、采用紧急按钮、红外探测器、分控报警键盘等；系统建成后，可以独立完成酒店的监控和报警功能，同时，还可以与安全管理部门组网。监控、报警门禁系统配置及安装位置详见后附点表：3.2 报警系统3.2.1 系统概述系统定义：报警系统属于入侵探测报警系统的一种，是在特定区域安装入侵感应探测器以防范犯罪分子非法入侵的一种防盗报警系统。酒店防盗报警系统前端信号采集系统报警信号提示系统传输介质报警系统管理和控制平台（软件系统）系统报警信号管理和控制主机系统组成 防盗报警系统模块结构图3.2.2 设计说明 整个系统在布防状态下，一旦有人非法创入，系统立即报警。在报警的同时，管理中心会显示报警区域、时间、报警类型等信息，提示管理人员进行处理，并将报警信息储存和打印。 本系统具有二级联网功能。所谓二级联网系统是指在区域发生实警后，或者发生其它紧急状况时，安保中心人员手动报警向区域报警控制中心再报警的模式。 系统具有防破坏功能。整个系统在短路或断路时，系统会发出相应的报警信息。系统有备电功能，在外供电源停电时，系统能使用备电继续工作。 系统报警响应时间3秒，报警持续时间30秒及二级联网报警时间30秒。3.2.3 设计方案报警系统建设的目标是：杜绝漏报、减少误报，严守技术防范的第一关。1 系统报警点设置本系统根据酒店平面结构分布图，共设计如下报警点：在财务、楼梯前室、前台、豪华套、各收银柜台设置手动报警按钮。贵重物品间寄存、财务办公室等重要房间设置被动红外双鉴探测器。财务室等重要办公室等位置设置紧急报警按钮。2 设备选型本系统选用BOSCH的DS7400报警控制主机、BOSCH及豪恩报警探测器。3.2.4主要设备性能指标3.2.4.1 DS7400防盗报警管理控制主机酒店报警系统的报警主机选用BOSCH公司的DS7400XI，它的主要技术特点如下： 采用两线制地址码模式代替传统的回路模式，只需一组双芯线即可扩展至240个防盗回路 所有功能和参数都可编程设置和自由修改 90个用户码 400个事件记录 240+8个防区可任意分为8个分区，完全独立操作 可连接15个键盘 RS232接口可直接连接打印机 可控制电锁作简单门禁控制 支持主要的通信格式，可拨叫传呼机留下数字信息 可由电脑进行远程编程、布/撤防和输出控制 UL认证，CSFM认可，CE认证报警管理软件（CMS7000-500）CMS7000保安中心监控管理软件是专门为适应国内广大用户需求而开发的中文多媒体专业报警处理与管理软件。该软件以可靠性为核心，使用方便、扩展灵活，具有良好的人机界面，得到了广大安防业内人士的一致好评。该软件的主要功能特点如下：1.从DS7400XI报警主机接收报警及巡更信号实现报警处理及巡更管理，可接收DS7400主机的报警信息和布撤防状态信息，可管理最多8台DS7400；2.WINDOWS界面，多媒体工作方式，语音提示警情，用户操作简单直观，性能稳定可靠。3.可自行配置多级电子地图，各级地图间任意跳转。4.用户资料信息丰富，并且可以自定义数据项。5.自定义报警显示，处理方式。6.模糊逻辑查询统计，提高中心管理能力。7.方便的系统集成接口，通过编程接口，警讯中心能够与其他系统无缝的集成，形成一个统一的大系统。系统联动当有人非法翻越围墙挡住红外线时，系统立刻产生报警输出信号，发出声光信号，同时周界显示板发生警情区域被点亮，便于酒店管理公司及时处理警情。3.2.4.2 控制键盘7447I基本功能： 防区输入7447I可有3个可编程防区，有即时、延时、24小时、防区跟随、要求退出、钥匙布撤防等防区类型。支持最多3个无线防区。 无线遥控开关7447I支持最多3个无线遥控开关，可用来布撤防、开门等控制。 系统输出7447I可有3个本地输出，其中一个为继电器输出，两个为报警固态电压输出，有跟随报警或开门锁输出类型。 配合DS7400Xi 主机适用7447I与DS7400Xi 大型报警主机配合使用时，采用总线式连接方式，可传送布撤防信号以及每个防区的警情 具有快速布撤防及旁路，弹性旁路等功能 内置蜂鸣器和防拆开关规格：电源10.2 15VDC电流消耗待机时为25mA，报警时为60mA继电器报警输出“C”型，3A，28VDC / 120VAC报警固态电压输出最大电流为250mA终端电阻10kW外形尺寸123mm119mm30mm3.2.4.3单防区模块产品主要特性 AW-BIX01是带1个2K线末电阻接线防区和1路集电极开路输出（不大于200mA）的总线扩充模块AW-BIX02为带2个2K线末电阻标准接线防区的总线扩充模块体积小巧, 可放置在诸如主动红外对射类型的探测器内，非常适合在周界报警系统中使用具有硬件看门狗功能，防雷、过流、过压多重保护措施产品技术规格特性描述特性描述工作电源/电流10V-28V直流，具备反极性保护/20mA485地址方式/范围六位拨码开关/0163防区监控保护2K30%线末监控电阻工作温度/湿度-20C50C/不大于90%，非凝露防区类型出入、防拆、内部、周边、煤气、火警 、锁定型锁匙、非锁定型锁匙、24小时无声/有声、医疗救护、非报警可编程输出AW-BIX01输出端口可编程对应自身输入防区实现报警输出，或编程为接收外部控制，实现中心手动控制或响应其它模块报警联动输出通信参数/通讯协议格式两线485总线通信接口/MODBUS工业控制器网络通信协议外形尺寸AW-BIX01: 65mm20mm；AW-BIX02: 65mm20mm3.2.4.4紧急报警按钮 额定电流：300(mA) 额定电压(VDC)：250 毛重(kgs)：17 数量(pcs)：200 包装尺寸(mm)：460*380*3653.2.4.5 DS835-CHI三技术被动红外/微波探测器DS835-CHI是以微处理器CPU为基础的三技术被动红外/微波探测器， 配合DS7400Xi-CHI报警控制主机使用，连接到主机的总线防区上。可消除宠物 (1只45公斤以下的狗，2只27公斤以下的狗或10只以下的猫 )引起的误报。被动红外及微波这两项专利技术使得MX835-CHI拥有高效能的探测性能，并免除了误报的困扰。 特性 人工智能 * 自动监控及故障处理 红外的灵敏度可选* 防宠物/动物* 防气流/昆虫* 5个探测层，包括一个“下视”探测区 5个安装选项 镜片水平和垂直可调 UL、FCC、CCC认证*为专利技术 基本功能信号处理 微波及被动红外两种技术同时触发，且分析后达到强度要求时，才会触发报警。微波和被动红外的灵敏度可调。被动红外信号处理 动态分析器II分析信号的周期，振幅，持续时间和极性来确定是否报警。一定量的热量和照明干扰不会引起误报，如暖气，空调，冷热气流，太阳光，闪电和移动的头顶灯。还可提供两种灵敏度的设置。微波信号处理 微波自动识别技术可辨别和忽略重复性的误报源。可对背景干扰作出适应性的处理，在减少误报的同时，又确保了稳定的探测性能。自动监控及故障处理 享有专利的微波和被动红外探测回路，在微波系统出现故障时，可提供单技术的探测范围。自动检测 外部可见，三色报警LED指示灯分别显示各种技术，闪亮时表明有故障。 认证 UL认证 FCC认证 CCC认证编号：2002031901000003 探测范围标准：11米x 11米 规格主机要求带DS7436总线驱动器的DS7400Xi-CHI主机电源要求直接与多路总线连接或连接外部电源10.5-15VDC，12VDC时的待机电流为6mA 防拆输出通过总线及键盘显示防拆状态故障输出 通过总线及键盘显示故障状态防宠物探测器能区分人体，宠物(1只45公斤磅以下的狗，2只27公斤以下的狗或10只以下的猫)和其他小动物发出的信号，这样即可消除误报，又保持了对人体目标的良好探测性能。防气流/昆虫镜片室是封闭的，可防气流和昆虫抗射频干扰 (RFI)在26 950兆赫兹的频率范围内，干扰强度为50伏/米时，不会引起报警和系统重置。存放及工作环境温度-40 C +49 C，UL认可的条件下为 0 C +49 C温度补偿感应器自动调节其灵敏度，使其在临界温度 (接近人体温度时) 仍能保持一贯的探测性能。外壳高强度ABS白色塑料外壳，尺寸：高度为12.7cm，宽度为7.1cm，深度为5.6cm安装标准：平面或墙角安装，建议安装高度为2m。安装于标准的单排电盒内。内部角度可调探测范围可垂直调节 -10 +2，水平调节10 ( 发货时，下视防区是屏蔽的。)订购信息订购时，请标明MX835-CHI及可选配件 可选配件B335轻巧型壁挂式安装支架，每个包装为3只B328万向安装支架B800吸顶式安装支架3.3、闭路电视监控系统3.3.1系统概述系统定义：闭路电视（CCTV）系统是指对议定防护或目标的范围，通过闭路电视实现图像的再现并进行录像与控制的一种安全防范系统。系统组成酒店闭路电视监控系统前端图像采集系统图像存储系统传输介质：视频线缆视频图像管理和控制系统视频图像显示系统闭路电视监控模块结构图闭路电视监控系统可以实现对酒店主要公共活动环境、楼层、楼梯等的实时监控和记录。所有的监控前端都可以在总控中心内进行管理和控制。所有的监控图像经数字化后进行存储和远程网络调用。3.3.2视频监控系统信号传输考虑到本系统所有监控点位传输距离均没有超过250米，所以，本系统传输视频信号线缆全部采用SYV75-5线缆，电源线缆采用RVV2*1线敛，数据线缆采用RVVS2*0.75线缆。3.3.3、系统布防区域表（详见后附点表）3.4门禁考勤管理系统3.4.1系统简介ProWatch系统集高科技门禁功能于一身，为阁下提供低成本、高效率的出入管理方案。系统以先进技术开发，具备出色的增值和扩展功能，可随时配合客户的业务发展。通过电脑软件操作，负责人能在弹指之间，清楚地知道员工的动态及其详细资料。3.4.2系统功能特点全硬件的解决方案，出色的稳定性霍尼韦尔ProWatch全硬件的控制系统，不需管理主机(PC)连续开机，保证设备主件(主控模块、读卡模块)在正常大气条件下平均无故障工作时间(MTBF)不低于60000小时。适用范围广ProWatch系统是一个卓越的全球性解决方案，可根据需要指定所希望的语言版本。系统的先进性系统采用先进的微处理技术，采用闪寸作为内存的存储芯片，所有模块的电路板采用先进的贴片技术。区域控制器本身内置32位微处理器，基础内存为2M（可扩展成8M）。各网络型控制主机采用安防专用以太网（支持TCP/IP协议）与文件服务器之间建立双向数据通道从而构成完整的系统，网络的通讯速率可达19200波特率。可以保障系统50年内不至于过时而被淘汰。系统编程灵活、方便系统的编程方式基于群组式的设计方式。可以通过液晶键盘直接对单个控制器进行编程管理。系统控制模块在断电恢复后具有自动重新启动的功能。系统扩展性强，兼容性好系统组网方便、灵活，符合现代结构化布线要求，扩展性优良，远程控制能力强；系统网络采用模块化设计结构，各种模块以R485总线形式连接在一起，系统的硬件及软件底层协议均可以开放，方便用户进行第二次开发来实现各种系统设备之间的互联、集成。系统可连接多种磁卡或与韦根格式兼容的读卡器。系统易操作性系统管理软件均采用中文操作界面，采用了人们所熟悉的窗口，鼠标和键盘操作，系统的均基于流程图，帮助和提示操作人员进行操作，简单方便。系统管理严谨1）系统可利用“ProWatch”软件来管理系统，“ProWatch”软件基于Windows 9X或WIN2000操作平台。可及时在屏幕上显示系统的报警地点，区域资料等信息。2）通过软件可分类存储系统信息，报告内容，便于查找，所有历史记录系统能存储超过10年以上。3）软件数据库采用标准MS SQL Sever2000的多用户数据库，ODBC通用访问接口，同时提供Excel文件格式的导入与导出功能。系统灵活性强，用途广泛在同一系统中可同时拥有防盗、门禁、智能化控制等多种功能。系统具有安装简便、管理容易的特点，适合于各种形式或规模的应用，是目前现有系统中最具有先进性和灵活性的系统。系统支持网络上多用户、多工作站使用，用户单位可据不同的管理需要，设立多个PC工作站（多个子系统管理中心），也可将所有子系统集成在一个PC工作站上完成所有的功能设定，进行信息的处理及管理。系统在门禁基础上附设有完善的防盗报警功能。3.4.3门禁考勤系统描述“ProWatch”系统采用模块化集散控制设计。主控模块以RS485总线结构连接读卡控制模块和LCD监控终端。读卡控制模块连接读卡器、电控锁、开门按钮、门磁等组件构成基本的门禁控制单元。采集的读卡数据经专业软件处理，实现门禁、考勤管理功能。主控模块通过TCPIP可实现远程报告、远程报警、远程设置和远程查询等功能，方便了系统的管理和维护。同时，系统具备与GSM短信息服务系统的接驳功能，通过GSM全球通手机可随时查询和设置系统功能，从而可实现安防和楼宇自控管理的“全球通”。系统可采用TCP/IP通信协议，并支持Modem自动远程拨号，可以直接与各种计算机网络兼容组网，节点的扩展和节点上终端功能的扩展十分简单、容易,并能同时实现多站点分权限控制。同时，可通过以太网组网技术、局域网、广域网或点到点串行链路进行连接，实现远程控制。“ProWatch”系统所有模块均内置控制芯片，各模块在系统出现故障时可独立的进行工作，互不干扰。系统采用标准两线485网络，免除接地干扰。系统内置两通讯串口，其一用于电话通讯，另一用于连接电脑。所有模块内置232通讯串口，使系统能在任意模块下载系统信息。所有模块皆可利用互联网进行升级，无需更换芯片。所有附加的输出扩展模块、电梯、通道门控制模块、读卡模块等皆可直接接入系统的主控模块之中，无须再附加任何配件。3.4.3门禁考勤基本功能 通过网络实行中央控制系统主控模块通过网络直接监控各个通道门的开闭状态，实时记录、显示持卡人的信息及所在区域的情况，及时的更新数据库记录。主控模块对网络中的各模块、电源、线路、通讯、报警状态进行监控。主控模块与计算机服务器之间采用TCPIP联接，可以让用户在网络任何位置轻松管理，通过对服务器的共享，还可以在网络上修改用户信息。 权限管理系统软件具有128种操作权限，进行多级操作员管理，灵活的设定持卡人的不同权限、有效使用时间及范围，输入不同的密码进入不同的操作界面。使用者据授自己的权限在规定的时间内开启关闭不同的区域。 时间程序管制系统经设定可以在不同的时间段进行不同的操作，用不同的方式开启同一道门或不同道门。 监控功能系统实时检查持卡人的合法性。系统可监控门开启时间过久或被强行打开，向管理中心报警功能。在管理中心，控制系统据使用者权限，遥控所有门禁点的开/关，以多级电子地图或表格方式实时显示所有门禁点的开关状态，详细记录每次开门的时间、日期、进出人员的卡号、次数等资料，可选择性查看大楼内人员的分布情况。 人像核实功能系统支持网络上的多用户、多工作站使用。在重要区域，系统可设置员工读卡时，控制中心PC机上可实时显示持卡人的照片及读卡信息，保卫人员核对后才能打开相对应的门。 联动功能系统可通过硬件触点联动CCTV系统、消防报警系统，或通过软件直接控制CCTV系统，可通过内部的输入/输出点来联动其它输入/输出点。第四章 调光系统4.1设计原则整个智能照明系统设计遵循适用性、先进性、开放性、兼容性等原则，并适当留有一定的余量；控制方式结合使用环境及其功能、照明方式与特点，采取相应的控制模式。系统设计以实现节能、方便管理、优化照明环境为目标，主要表现在：（1）、易操作性：友好的图形控制界面，轻松完成场景切换，并可通过智能时钟管理设置事件，有记录、报告、查看的功能。（2）、高安全性：所有控制器具有旁路保护功能。（3）、可靠性：所有末端设备具有独立CPU处理器、存储器，可自行选取，执行网络上指令，互不干扰（4）、广泛的控制手段：中央监控，就地面板控制，时间控制。（5）、较高的系统可拓展性和集成性：可以于其他自动化设备相连，并可任意扩充网络，不必更改原有线路。（6）、智能化管理：大大减少维护费用，投资小，回报快。
