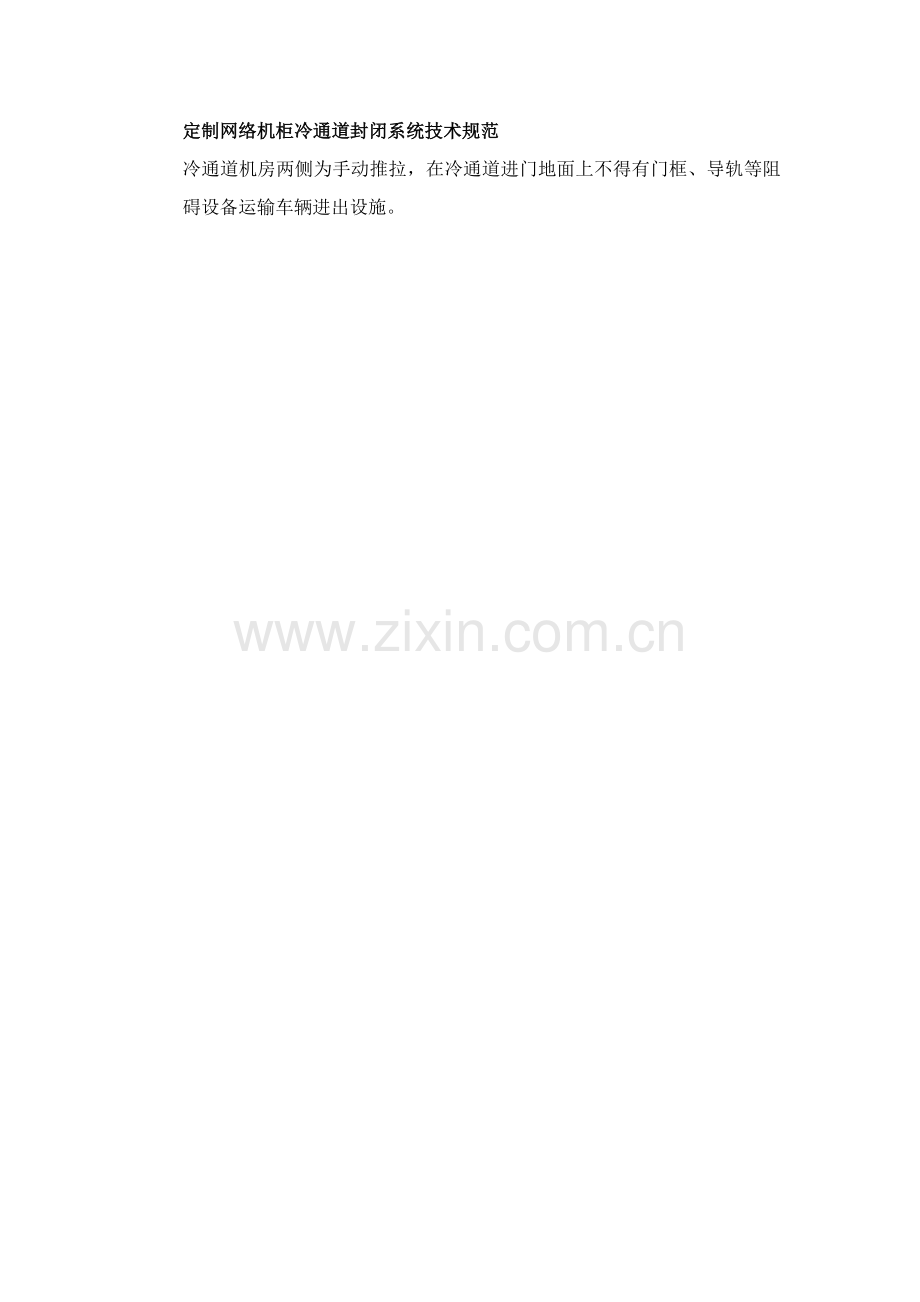

定制网络机柜冷通道封闭系统技术规范
冷通道机房两侧为手动推拉，在冷通道进门地面上不得有门框、导轨等阻碍设备运输车辆进出设施。
1） 应采取和机房消防系统联合动作方法处理冷通道内消防要求问题。冷通道顶部应含有消防联动自动翻开顶盖功效，工作方法：在正常状态下,翻板顶盖由通电磁铁吸合，翻板面处于和走道平行达成密封效果,当一旦发生火警，在消防系统开启之前，翻板顶盖电磁铁断电并脱扣，翻板顶盖因为重力作用快速打开，确保消防系统开启后灭火气体由翻板顶盖处进入封闭冷通道空间内。
2） 冷通道消防天窗框架采取为确保通道内透光性，玻璃面积应大于天窗70%，顶盖尺寸600MM*1200MM，顶盖框架采取专业磁力吸锁，锁吸板采取蓝锌电镀处理，防残磁设计，锁芯双绝缘处理。(如能设计如火警时天窗能自动打开，当恢复通电时自动闭合)，每个天窗位左右两边各安装一支LED灯，每五个天窗安装烟感。
3） 冷通道要求密封性能达成IP30，符合消防规范。

(此图只作功效参考,不作为产品标准样式.)
冷通道图例说明：
冷通道活动门（采取平开门或推拉门）、自重式翻转活动天窗、冷通道顶盖、、活动门吊槽、机柜、600x600mm全钢抗静电活动地板、冷气送风位
4） 材料要求
5.1） 钢板材料采取优质冷轧钢板，全部承重零组件材料厚度：≥2.0mm，其它材料厚度：≥1.5mm。
5.2） 活动天窗材料采取5mm覆膜钢化玻璃，材料应符合GB 15763.2 -《建筑用安全玻璃》标准增加玻璃强度及玻璃粉碎从而造成对数据机房及维护人员影响。
5.3） 冷通道结构应牢靠,各装配件为标准式，能交换性使用,紧固件无松动，外露和操作部位零件无锐棱毛刺。
5.4） 表面质量:涂覆层应表面光洁、色泽均匀、无流挂、无露底；金属件无锈蚀。
5.5） 龙骨及板材颜色、质感和机柜一致，
