CMOS全脱机车牌辨认调试说明书
---- 摄像机开闸，屏接电脑485

第一步：各个硬件之间的接线

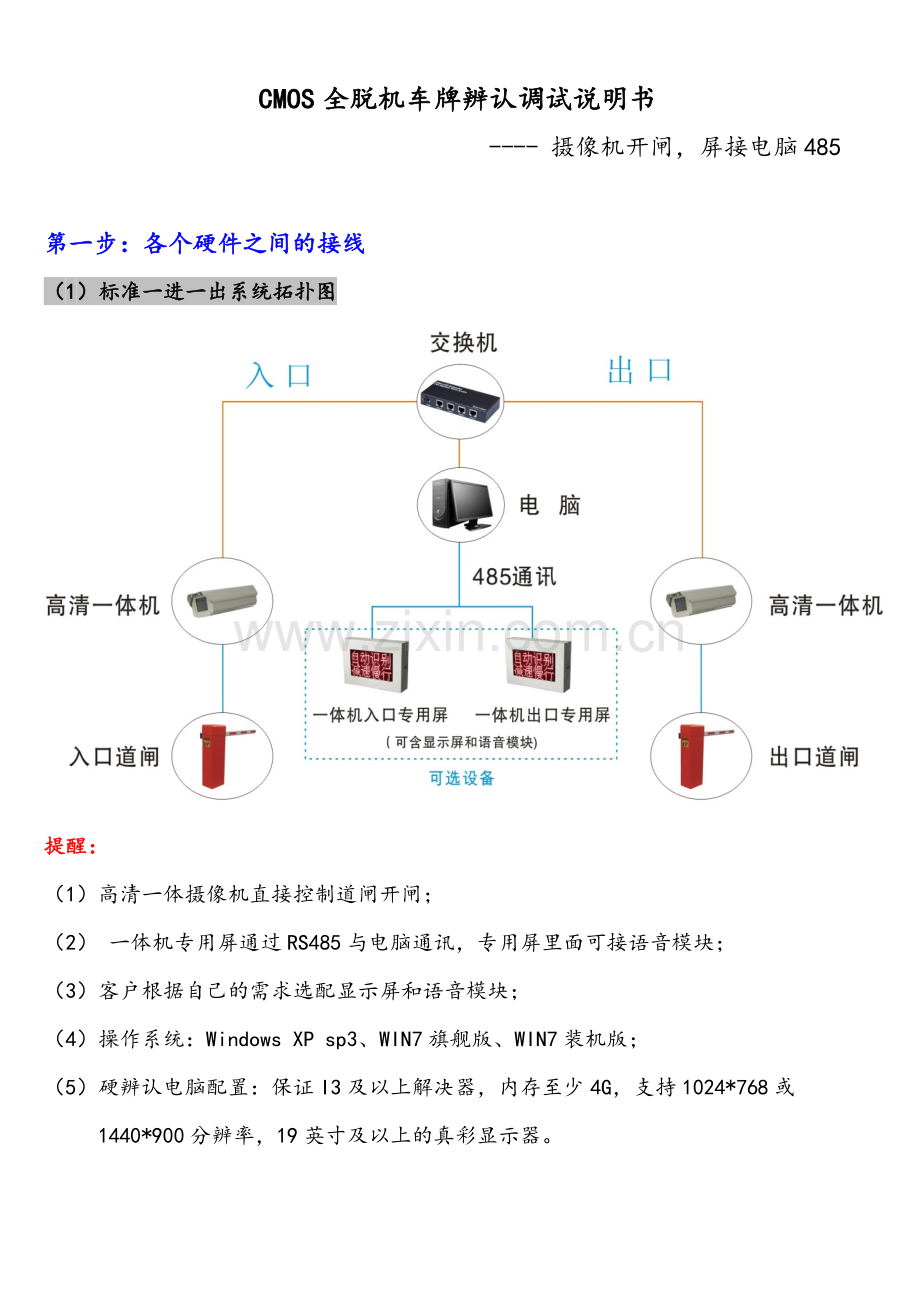

（1）标准一进一出系统拓扑图

提醒：
（1）高清一体摄像机直接控制道闸开闸；
（2） 一体机专用屏通过RS485与电脑通讯，专用屏里面可接语音模块；
（3）客户根据自己的需求选配显示屏和语音模块；
（4）操作系统：Windows XP sp3、WIN7旗舰版、WIN7装机版；
（5）硬辨认电脑配置：保证I3及以上解决器，内存至少4G，支持1024*768或
1440*900分辨率，19英寸及以上的真彩显示器。

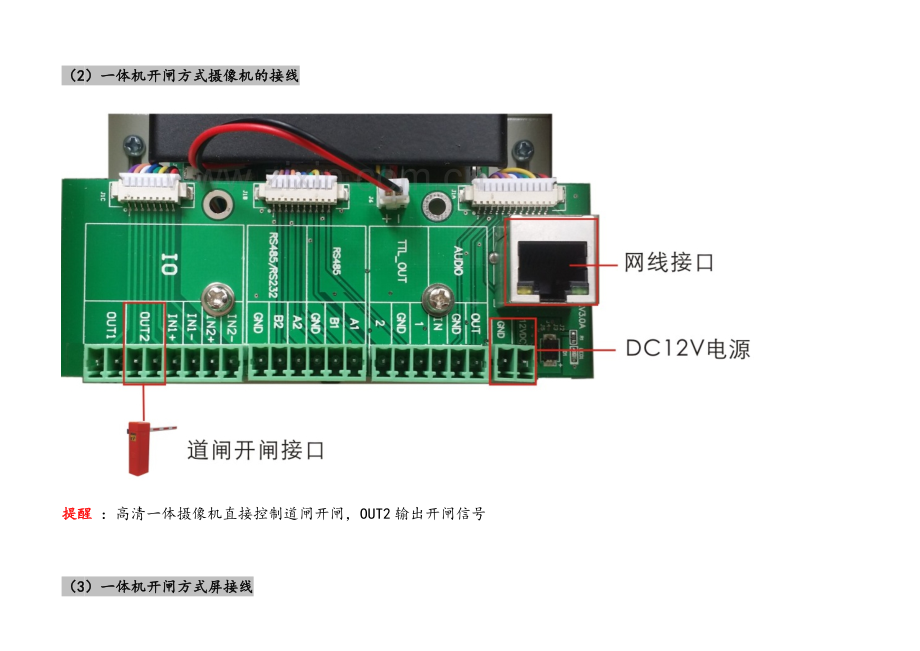

（2）一体机开闸方式摄像机的接线

提醒 ：高清一体摄像机直接控制道闸开闸，OUT2输出开闸信号

（3）一体机开闸方式屏接线

提醒 ：显示屏（A B）接电脑的485

第二步：CMOS摄像机的调试
保证浏览器版本在IE6及以上，打开IE浏览器里面的工具 --- Internet选项 --- 安全 --- 自定义级别，除【仅允许通过批准的域在未经提醒的情况下使用Active X】设立为禁用之外，将所有包含Active X控件的选项权限所有启用。
登陆摄像机

（1）登陆之后注意提醒的控件必须允许安装，阻止安装控件之后视频不能正常显示；
（2） 在IE浏览器的地址栏输入摄像机的IP，默认摄像机的IP是192.168.168.188；
（3）用户名admin，密码admin

修改IP（默认IP192.168.168.188）

1）出厂摄像机默认IP地址192.168.168.188，摄像机和电脑IP地址需保证在同一网段；
2）修改IP地址后，点击拟定，摄像机自动重启，等待两分钟，用新IP地址重新登即可。

输入输出相关选项设立

使用白名单模式时需要勾选开关量输出2，否则摄像机辨认车牌之后无输出结果。

牢记选择启用白名单

选择精确匹配
储存管理设立

新安装的摄像机需要格式化SD卡
摄像机视频设立

更改摄像机视频文字叠加内容以及文字显示的坐标位置

调节图像质量，一般默认为“中档”，当实时画面出现卡顿，可以把图像质量设立为流畅或较流畅。
提醒：图像质量设立不会影响到辨认率

（1）调节图像亮度、对比度、饱和度以及清楚度；
（2）根据现场的环境调节能看到最清楚即可，不要改动太大会对摄像机辨认率有影响

触发方式选择

（1）视频流触发：选择【虚拟线圈触发】或【稳定辨认触发】
（2）压地感触发：选择【IO输入1触发】或【IO输入2触发】
摄像机调试

（1）变倍调节摄像机画面的远近，聚焦调节摄像机画面的清楚度；
（2）调节摄像机的焦距，车牌大小像素点在160至200之间最合适；
（3）根据现场环境及实际情况画虚拟线圈，线圈不可过于大，也不可以过于高或过低，一般在画面偏下，画好线圈一定
要保存，否则无效；
（4）默认省份一定选择该项目的所在地省份简称。
提醒：摄像机为电动调焦，切勿手动旋转摄像机镜头；
变倍调节画面远近，调节时需鼠标点击“+”或“-”不放，调到车牌大小合适方可放开鼠标；
聚焦调节画面的清楚度，调节时可以点击一下放一下，调清楚为止。

点击上图界面的【设立】，设立虚拟线圈参数，假如是单通道设立车辆通过方向，一般默认是由上至下。

车牌宽度像素点测量
【实时视频】界面，点击【手动触发】，摄像机自动辨认车牌，将车牌结果保存起来。
进入【智能配置】下拉菜单里面的【车牌历史记录】，下载手动触发辨认的车牌图片，可以单张下载图片，也可以整个文献夹下载，注意照片的排列顺序。

电脑自带画图软件里面打开下载的图片，框选车牌查看车牌宽度像素，辨认算法一般规定车牌的宽幅在 160至200 个像素点时最佳。
调整相机的左右倾斜度，保证车辆的车牌在图片中分别与四边保持水平平行， 若有倾斜角度会严重影响辨认率。

现场调试示例

设备版本信息查看

提醒：该版本摄像机最新版的，控制机主板也得升级为最新主板程序，否则摄像机与控制机主板不通讯
第三步：软件的安装
（1） 安装控件

提醒：假如电脑操作系统缺失该控件或者该控件的版本过低，会导致软件安装完毕之后打不开或者进入在线监控没有画面，控件放在安装包里面，请注意更新电脑FLASH控件。
（2）安装系统必备
提醒：Microsoft .NET Framework 4 可再发行组件包将安装 .NET Framework 运营时和关联文献（这些文献是运营和开发面向 .NET Framework 4 的应用程序所必需的）

安装系统必备的时，如下图请点击“SETUP”图标进行安装

（3）安装硬辨认软件
安装完以上软件运营必备的环境之后，就可以安装硬辨认软件了，安装之前请关闭杀毒软件和防火墙。
数据库的创建与连接

服务器名：“.”代表本机，还可以是安装数据库电脑的IP地址或者计算机名
设立通讯方式

一体机专用显示屏（控制机）与电脑的通讯方式选着485通讯。

车道及参数设立

提醒：
（1）连接一体机专用显示屏的时候，也许需要添加车道，需要给一体机专用显示屏设立机号和加载语音。注意车道配置的开闸方式为：读卡或辨认开闸。
（2）给显示屏设立机号和加载语音音量大小的界面如下图所示，位于车牌辨认参数设立界面的右上角，设立一体机专用显示屏机号和加载语音音量的时候必须保证只连接一块屏。

提醒 ：
（1） 车牌辨认模式为Y模式，勾选启用车牌自动辨认；
（2） 勾选【摄像机开闸】，车牌辨认之后，软件直接发给摄像机开闸指令，摄像机控制道闸开闸；
（3） 【摄像机输出485】不能勾

根据客户需求勾选语音播报和显示屏显示的内容，建议不要所有选项都勾选。

提醒：
（1） 图像保存途径和原图保存途径不要同样；
（2） 网络途径的格式：\\192.168.168.10\Photo\
添加摄像机设备

提醒：（1）勾选【网络视频】，否则不能正常添加摄像机；
（2）CMOS摄像机的设备类型为ZNYKTY5
车牌登记

车牌登记之后，软件会自动在人事信息表和发卡信息表增长相应的信息，故车牌登记是不用在人事信息里面添加人事信息资料的。

脱机白名单下载
使用月租车脱机摄像机开闸功能时，需要将登记的车牌信息以白名单形式下载至摄像机里面保存。脱机的时候，摄像机辨认到白名单里面的车，自动开闸放行。辨认到非白名单里面的车辆一律不开闸

新增或延期的直接点【新增或延期下载】，不用打开摄像机
