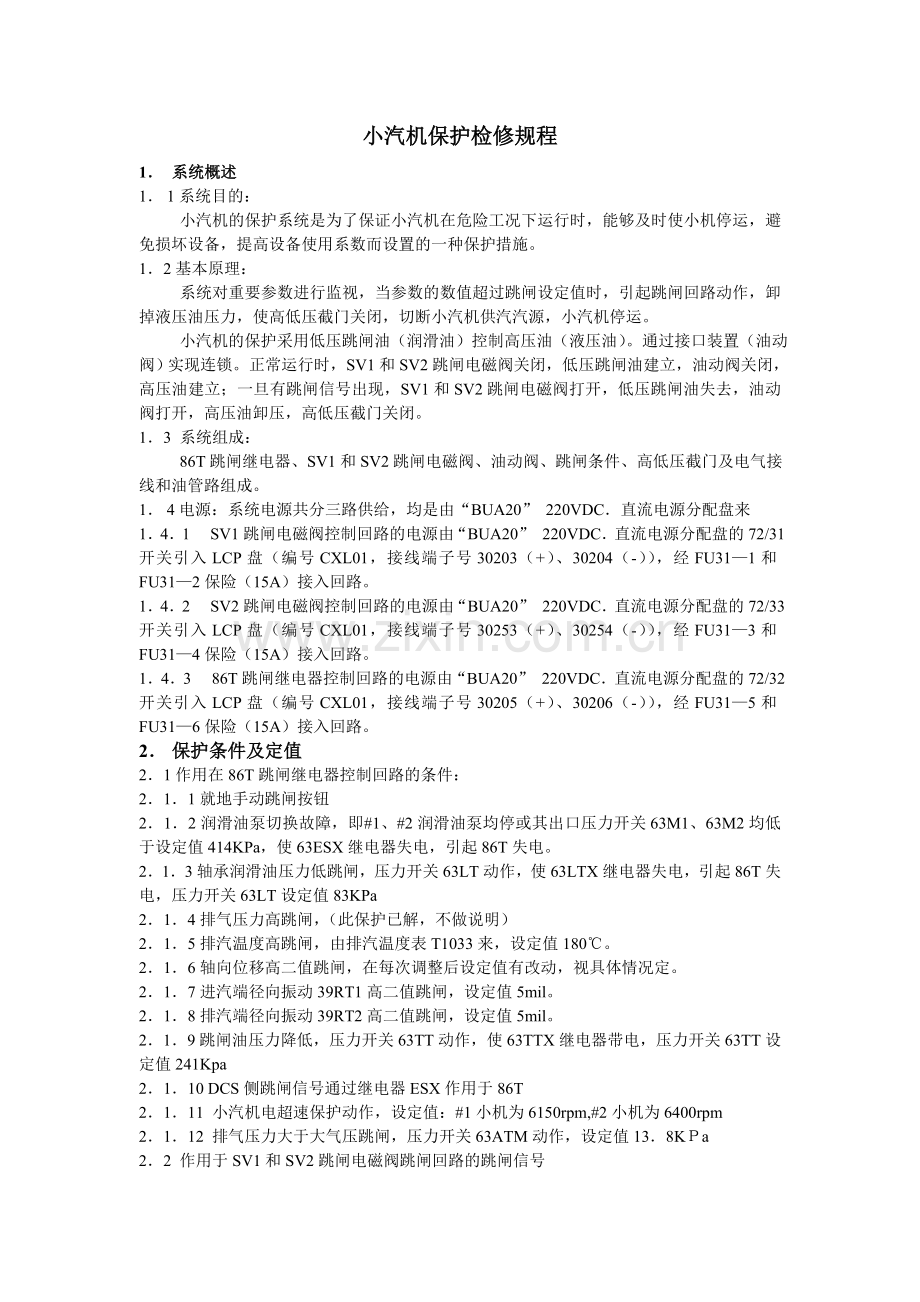

小汽机保护检修规程
1． 系统概述
1． 1系统目的：
小汽机的保护系统是为了保证小汽机在危险工况下运行时，能够及时使小机停运，避免损坏设备，提高设备使用系数而设置的一种保护措施。
1．2基本原理：
系统对重要参数进行监视，当参数的数值超过跳闸设定值时，引起跳闸回路动作，卸掉液压油压力，使高低压截门关闭，切断小汽机供汽汽源，小汽机停运。
小汽机的保护采用低压跳闸油（润滑油）控制高压油（液压油）。通过接口装置（油动阀）实现连锁。正常运行时，SV1和SV2跳闸电磁阀关闭，低压跳闸油建立，油动阀关闭，高压油建立；一旦有跳闸信号出现，SV1和SV2跳闸电磁阀打开，低压跳闸油失去，油动阀打开，高压油卸压，高低压截门关闭。
1．3 系统组成：
86T跳闸继电器、SV1和SV2跳闸电磁阀、油动阀、跳闸条件、高低压截门及电气接线和油管路组成。
1． 4电源：系统电源共分三路供给，均是由“BUA20” 220VDC．直流电源分配盘来
1．4．1 　SV1跳闸电磁阀控制回路的电源由“BUA20” 220VDC．直流电源分配盘的72/31开关引入LCP盘（编号CXL01，接线端子号30203（+）、30204（-）），经FU31—1和FU31—2保险（15A）接入回路。
1．4．2 　SV2跳闸电磁阀控制回路的电源由“BUA20” 220VDC．直流电源分配盘的72/33开关引入LCP盘（编号CXL01，接线端子号30253（+）、30254（-）），经FU31—3和FU31—4保险（15A）接入回路。
1．4．3 　86T跳闸继电器控制回路的电源由“BUA20” 220VDC．直流电源分配盘的72/32开关引入LCP盘（编号CXL01，接线端子号30205（+）、30206（-）），经FU31—5和FU31—6保险（15A）接入回路。
2． 保护条件及定值
2．1作用在86T跳闸继电器控制回路的条件：
2．1．1就地手动跳闸按钮
2．1．2润滑油泵切换故障，即#1、#2润滑油泵均停或其出口压力开关63M1、63M2均低于设定值414KPa，使63ESX继电器失电，引起86T失电。
2．1．3轴承润滑油压力低跳闸，压力开关63LT动作，使63LTX继电器失电，引起86T失电，压力开关63LT设定值83KPa
2．1．4排气压力高跳闸，（此保护已解，不做说明）
2．1．5排汽温度高跳闸，由排汽温度表T1033来，设定值180℃。
2．1．6轴向位移高二值跳闸，在每次调整后设定值有改动，视具体情况定。
2．1．7进汽端径向振动39RT1高二值跳闸，设定值5mil。
2．1．8排汽端径向振动39RT2高二值跳闸，设定值5mil。
2．1．9跳闸油压力降低，压力开关63TT动作，使63TTX继电器带电，压力开关63TT设定值241Kpa
2．1．10 DCS侧跳闸信号通过继电器ESX作用于86T
2．1．11 小汽机电超速保护动作，设定值：#1小机为6150rpm,#2小机为6400rpm
2．1．12 排气压力大于大气压跳闸，压力开关63ATM动作，设定值13．8KＰa
2．2 作用于SV1和SV2跳闸电磁阀跳闸回路的跳闸信号
2．2．1 86T继电器失电
2．2．2 继电器ESX带电，常闭触点断开
2．2．3 就地手动跳闸按钮
2．2．4 86T跳闸继电器控制回路的电源220VDC欠压

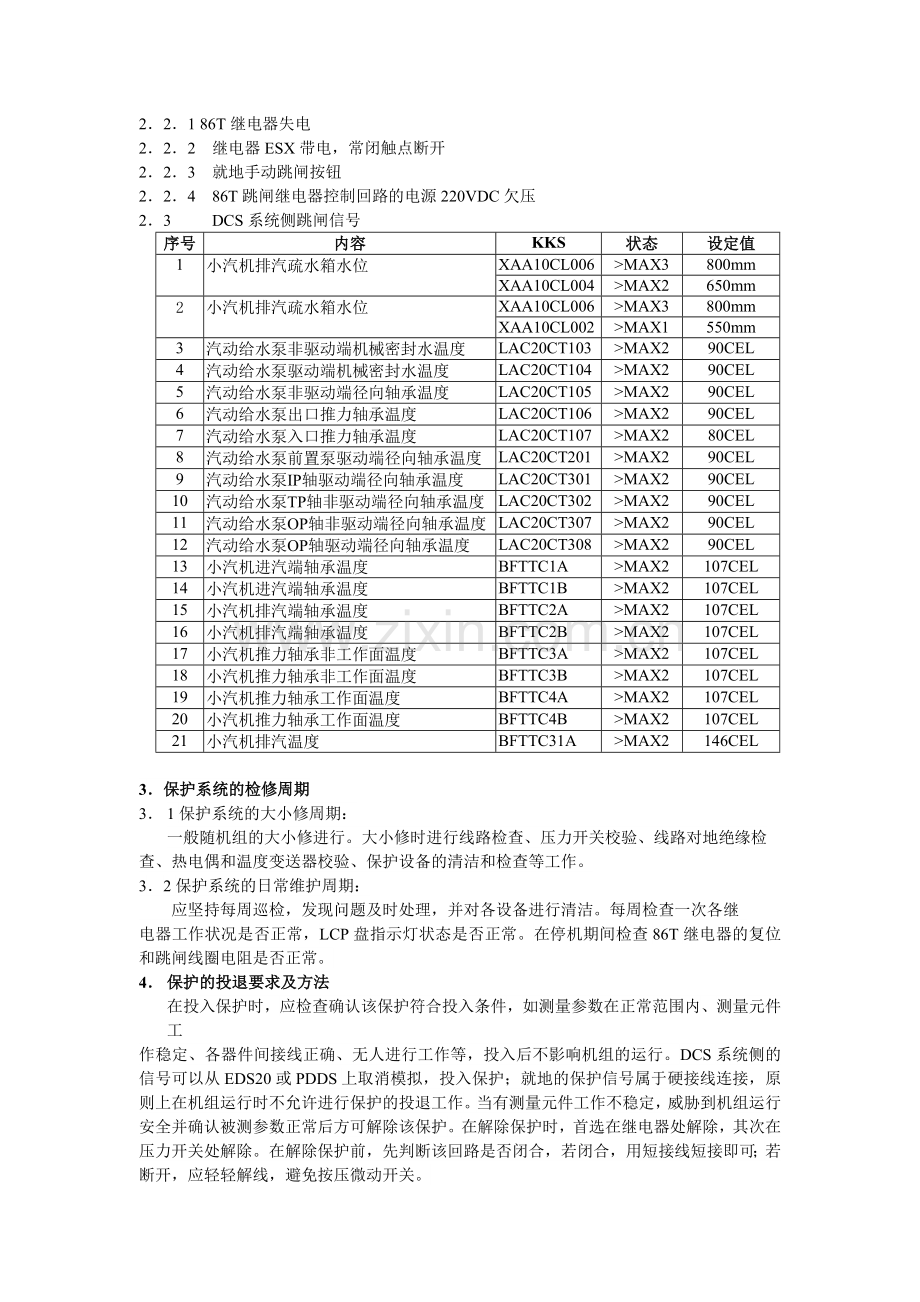

2．3 DCS系统侧跳闸信号
序号
内容
KKS
状态
设定值
1
小汽机排汽疏水箱水位
XAA10CL006
>MAX3
800mm
XAA10CL004
>MAX2
650mm
2
小汽机排汽疏水箱水位
XAA10CL006
>MAX3
800mm
XAA10CL002
>MAX1
550mm
3
汽动给水泵非驱动端机械密封水温度
LAC20CT103
>MAX2
90CEL
4
汽动给水泵驱动端机械密封水温度
LAC20CT104
>MAX2
90CEL
5
汽动给水泵非驱动端径向轴承温度
LAC20CT105
>MAX2
90CEL
6
汽动给水泵出口推力轴承温度
LAC20CT106
>MAX2
90CEL
7
汽动给水泵入口推力轴承温度
LAC20CT107
>MAX2
80CEL
8
汽动给水泵前置泵驱动端径向轴承温度
LAC20CT201
>MAX2
90CEL
9
汽动给水泵IP轴驱动端径向轴承温度
LAC20CT301
>MAX2
90CEL
10
汽动给水泵TP轴非驱动端径向轴承温度
LAC20CT302
>MAX2
90CEL
11
汽动给水泵OP轴非驱动端径向轴承温度
LAC20CT307
>MAX2
90CEL
12
汽动给水泵OP轴驱动端径向轴承温度
LAC20CT308
>MAX2
90CEL
13
小汽机进汽端轴承温度
BFTTC1A
>MAX2
107CEL
14
小汽机进汽端轴承温度
BFTTC1B
>MAX2
107CEL
15
小汽机排汽端轴承温度
BFTTC2A
>MAX2
107CEL
16
小汽机排汽端轴承温度
BFTTC2B
>MAX2
107CEL
17
小汽机推力轴承非工作面温度
BFTTC3A
>MAX2
107CEL
18
小汽机推力轴承非工作面温度
BFTTC3B
>MAX2
107CEL
19
小汽机推力轴承工作面温度
BFTTC4A
>MAX2
107CEL
20
小汽机推力轴承工作面温度
BFTTC4B
>MAX2
107CEL
21
小汽机排汽温度
BFTTC31A
>MAX2
146CEL

3．保护系统的检修周期
3． 1保护系统的大小修周期：
一般随机组的大小修进行。大小修时进行线路检查、压力开关校验、线路对地绝缘检
查、热电偶和温度变送器校验、保护设备的清洁和检查等工作。
3．2保护系统的日常维护周期：
应坚持每周巡检，发现问题及时处理，并对各设备进行清洁。每周检查一次各继
电器工作状况是否正常，LCP盘指示灯状态是否正常。在停机期间检查86T继电器的复位和跳闸线圈电阻是否正常。
4． 保护的投退要求及方法
在投入保护时，应检查确认该保护符合投入条件，如测量参数在正常范围内、测量元件工
作稳定、各器件间接线正确、无人进行工作等，投入后不影响机组的运行。DCS系统侧的信号可以从EDS20或PDDS上取消模拟，投入保护；就地的保护信号属于硬接线连接，原则上在机组运行时不允许进行保护的投退工作。当有测量元件工作不稳定，威胁到机组运行安全并确认被测参数正常后方可解除该保护。在解除保护时，首选在继电器处解除，其次在压力开关处解除。在解除保护前，先判断该回路是否闭合，若闭合，用短接线短接即可；若断开，应轻轻解线，避免按压微动开关。
保护的投退工作应经值长及以上领导批准后方可进行。
在投退保护时，应由两人共同进行，一人工作，一人监护．
5． 保护回路检查、校验的一般要求
5．1回路的检查：
5．1．1二次线及端子应整齐、清洁、线头接线牢固，设备标志应齐全、完整正确、清晰
5．1．2系统电源回路对地绝缘电阻及线间绝缘用500V摇表测试时，220V回路绝缘电阻应大于1MΩ，检修前后各测一次
5．1．3油管路应干净、无泄漏现象，取样管应走向规范、安装牢固。
5． 2继电器的校验
5．2．1外部检查
5．2．1．1清扫继电器去灰，检查外部螺丝应齐全
5．2．1．2继电器外壳与底座间结合应牢固紧密，安装应端正
5．2．1．3。继电器端子接线应牢固可靠
5．2．2内部及机械部分检查
5．2．2．1清除内部灰尘，检查各焊头良好，螺丝应拧紧，线头应压接良好、正确
5．2．2．2各部零件应完好无缺
5．2．2．3动、静触点应清洁，无烧伤凹痕现象，动、静触点应干燥
5．2．2．4触点接触应良好、压缩行程不小于0。5—1mm
5．2．3绝缘电阻测定
线圈对外壳、接点对外壳、接点对接点之间分别用500V摇表测试，220VDC．继
电器绝缘电阻应大于1 MΩ
5．2．4线圈直流电阻的测量
线圈直流电阻的实际测量值与名牌上的线圈电阻值误差不应大于±5Ω
5．2．5动作、返回值校验
动作电压应为额定电压的55—70%
返回电压应不小于额定电压的5%
5．3 跳闸电磁阀的检验
5．3．1电磁阀解体清洗、检查正常
5．3．2通电校验应动作灵活、声音清脆
5．3．3电磁阀线圈对地绝缘电阻用500V摇表测量时应不小于20兆欧
6． 系统的常见故障及处理
6．1 86T继电器不能远方复位
6．1．1检查高低压调门反馈是否有开度。任一调门的反馈开度将闭锁小汽机复位，首先检查调门是否真有开度。若有开度，检查液压油泵运行情况，当有一台液压油泵运行调门应关闭，否则检查调门及其控制回路；调门若就地关闭，反馈有开度，调整反馈杆，使其开度为零。
6．1．2检查86T继电器跳闸回路中有无跳闸信号存在。消除所有跳闸信号
6．1．3检查电源保险是否损坏。若有损坏立即更换
6．1．4检查86T继电器复位线圈是否损坏。
6．2 86T继电器复位后，跳闸油压建立不起来
6．2．1检查SV1和SV2跳闸电磁阀是否损坏。若有损坏立即更换
6．2．2 检查86T继电器跳闸线圈是否损坏
6．2．3 检查机头处机械超速复位按钮是否按下
6．2．4 检查LCP盘复位按钮是否按下。必要时检查端子31552和31553的闭合情况
6．3小汽机复位程序步不能自动进行
6．3．1小汽机轴向位移高一值存在，模拟后进行
6．3．2小汽机轴封压力低，就地调节轴封压力，使之符合要求
6．3．3检查复位程序步中各步的反馈信号是否返回。若没返回，检查该步所控制设备的状态
6．4停机时MOP盘复位灯亮
检查CQW电源柜中SOE触点电源开关是否合上。若没合上，63TTX继电器不带电，系统认为小汽机跳闸油压力正常，小汽机处于复位状态；SOE触点电源开关合上后63TTX继电器带电，MOP盘复位灯灭。
6．5新继电器安装后，通电有震动噪音
一般情况下通断电几次后可以消除，如不能消除，应检查继电器并清理铁心表面。

7. 备品备件清单

名称
型号
标示号
使用量
备品量
867跳闸继电器
MG6
289B363A11
2
1
T1033温度显示器
INFT-1-2-0-OEC 220VAC. 50Hz
4580A43002
2
1
数字转速表
Q9200 220VAC. 50Hz
4580A42001
2
1
保险器
250V 15A
73482AJ00J
20
4
延时继电器
7024ZB AGASTAT公司
8988A74005
6
1
跳闸电磁阀
ASCO
2A86959015
2
1
控制继电器
ALLEN BRADLEY 230-250VDC.
4580A47003
34
3
带指示灯按钮
ALLEN BRADLEY 各种颜色

40
10
