雨篷及屋面防水系不住做法施工技术交底
工程名称
新建哈尔滨和谐型大功率机车检修基地
编 号

交底项目
综合办公楼、电气检修综合楼、食堂浴室宿舍
交底日期
2023．6．25
交底内容
雨篷及屋面细部做法
文字说明或附图：
一、 施工依据
1、新建哈尔滨和谐型大功率机车检修基地施工图
2、国标图集03J501-2、99J201-1。
二、 工程做法
根据2023年6月30日图纸会审记录，所有防水卷材统一采用DJ-丁基橡胶，按设计图纸雨篷做一层DJ-丁基橡胶，细部做法按规范增长附加层，防水施工完毕检查合格后，上面做2cm的砂浆保护层。
1、 设计雨篷大样图：

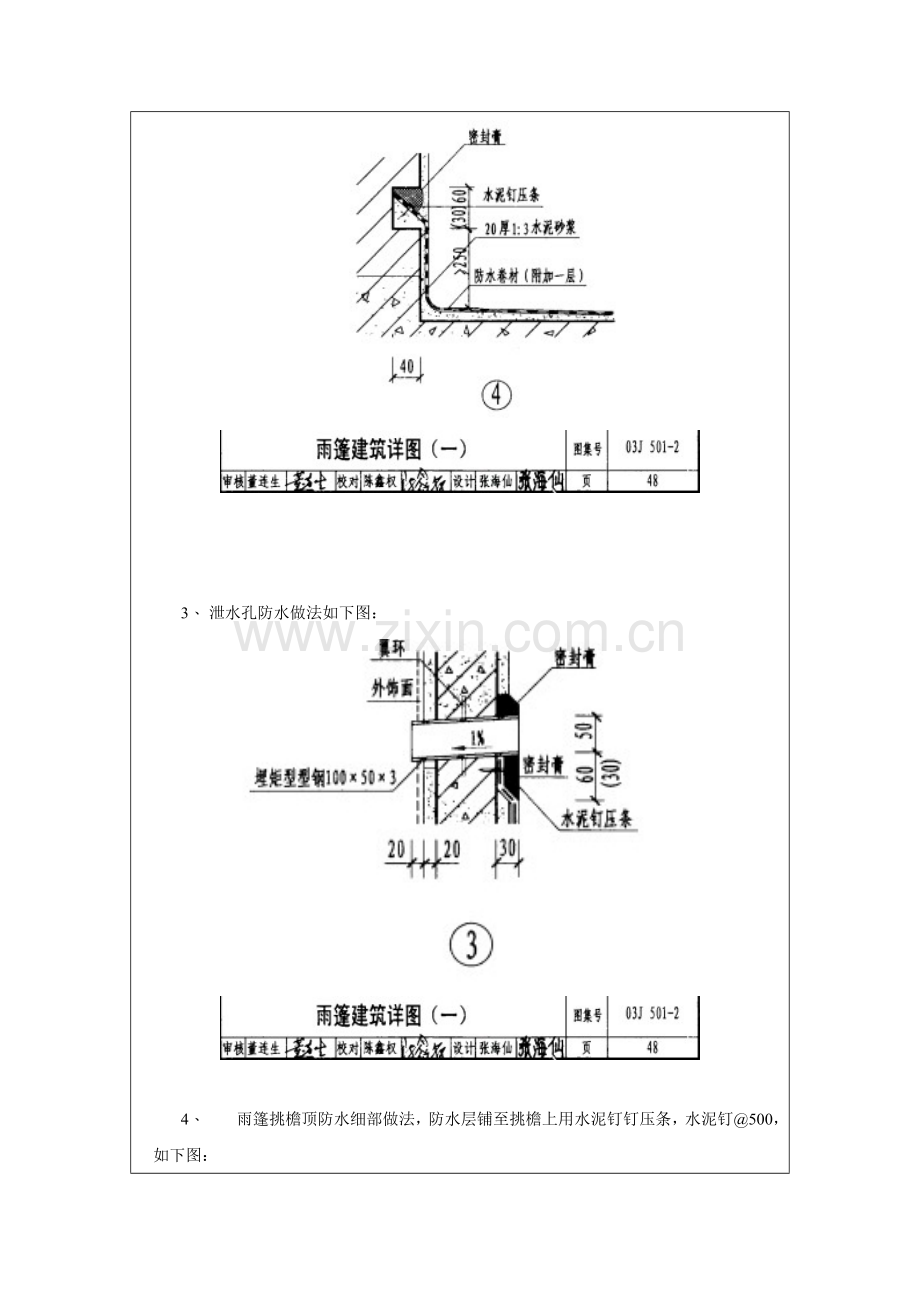

2、 雨篷根部泛水高度为300mm，切凹槽压入墙体，水泥钉压条@500mm。如下图;

3、 泄水孔防水做法如下图：

4、 雨篷挑檐顶防水细部做法，防水层铺至挑檐上用水泥钉钉压条，水泥钉@500，如下图：

5、 屋面水落口防水细部做法如下图：

6、 屋面突起管道防水细部做法:管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台； 管道周边与平层或细石混凝土防水层之间，应预留20mm*20mm的凹槽，并用密封材料嵌填严密；管道根部四周应增设附加层，宽度和高度均不应小于300mm；管道上的防水层收头处应用金属箍紧固，并用密封材料封严，见下页图。
7、 其余屋面混凝土突起物防水做法有挑檐的压至挑檐下，采用水泥钉压条，水泥钉@500mm，无挑檐的卷材的收头可采用金属压条钉压，并用密封材料封固用水泥钉压条，水泥钉@500mm，高度不应小于250mm。
三、 安全环保注意事项:
（1）进入施工现场，必须戴好安全帽，规范施工。防止意外事故发生。
（2）所用电源均由专业电工负责，其它人不得私自接拉电源线，电源线路不得拖地，并检查绝缘是否良好。所用电气设备均有三级以上漏电保护。
（3）操作人员严禁在施工现场楼内吸烟，防止引燃卷材等物品。
（4）进入现场遵守一切规章制度，文明施工。
