公路隧道防冻段中央排水管沉砂池技术交底.doc

施工技术交底
交底编号

工程名称

主送部门

交底部位
深埋段中央排水沟沉砂池 施工交底
页数
第一页 共四页
1．编制依据
(1)XXXX施工组织设计；
(2)XXXX施工图纸
2. 中央排水主管沉砂池

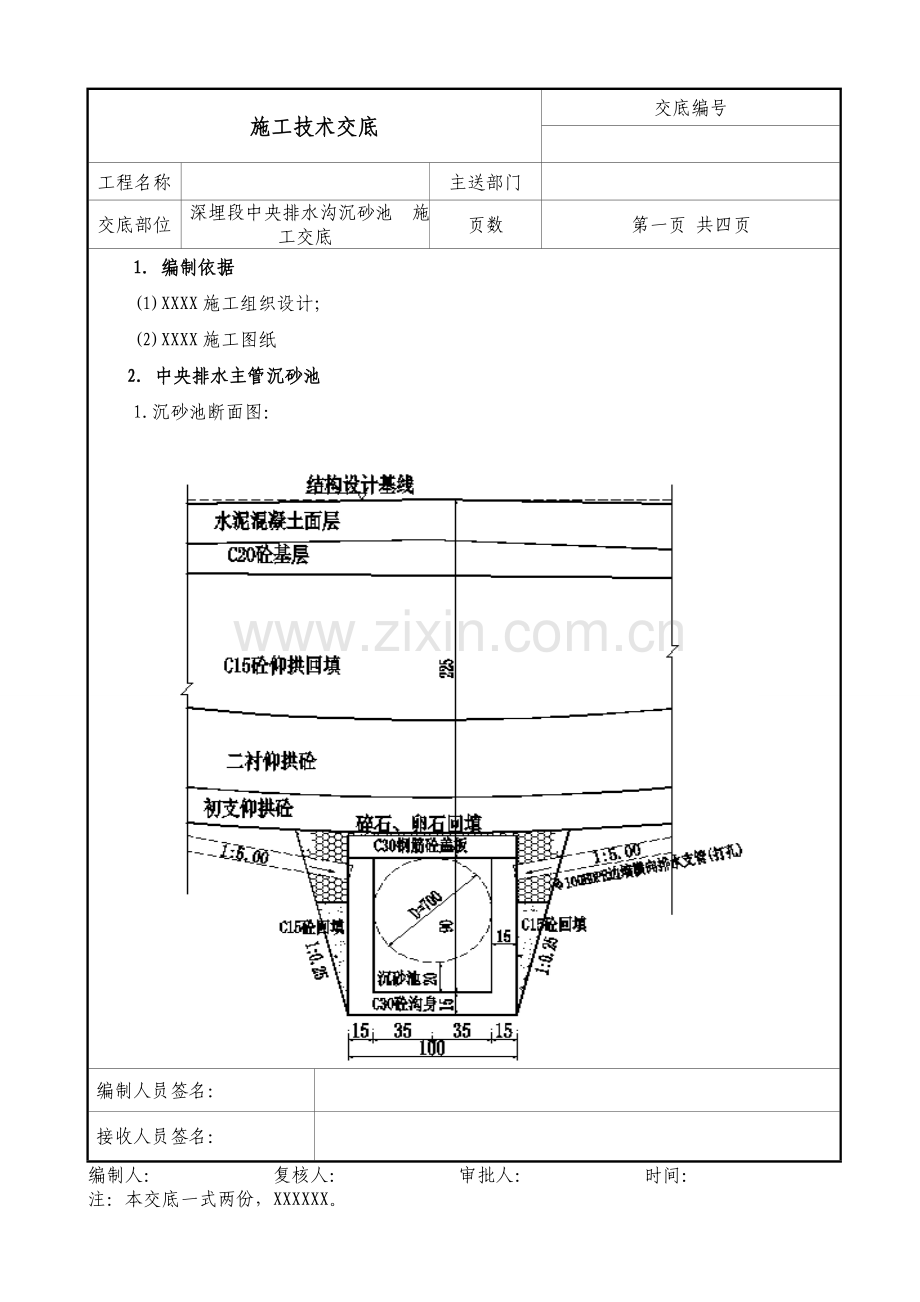

1.沉砂池断面图：

编制人员签名：

接收人员签名：

编制人： 复核人： 审批人： 时间：
注：本交底一式两份，XXXXXX。

施工技术交底
交底编号

工程名称

主送部门

交底部位
深埋段中央排水沟沉砂池 施工交底
页数
第二页 共四页

2.沉砂池沟身为15cm的C30砼浇筑，四壁的砼需振捣均匀。
中央排水管沉砂池每50m设置一处，沉砂池深20cm，宽70cm，纵向长70cm。
沉砂池平面图见下：

平面图 B-B断面
3.沉砂池盖板
(1)、盖板采用预制形式，于场外预先加工制作好；
(2)、预制盖板一共三块，吊装于指定位置后接缝处用水泥砂浆封堵严实；
(3)、保证预制盖板钢筋保护层厚度为3cm；
(4)、盖板配筋图；
编制人员签名：

接收人员签名：

编制人： 复核人： 审批人： 时间：
注：本交底一式两份，XXXXXX。

施工技术交底
交底编号

工程名称

主送部门

交底部位
段深埋中央排水沟沉砂池 施工交底
页数
第三页 共四页

(5)、配筋的大样图；
3. 深埋段检查井
1. 本图尺寸标高以m计，余均以cm计；
2. 检查井每隔100米设置一处；
3. 检查井通道槽采用C30现浇砼；
编制人员签名：

接收人员签名：

编制人： 复核人： 审批人： 时间：
注：本交底一式两份，XXXXXX。

施工技术交底
交底编号

工程名称

主送部门

交底部位
深埋段中央排水沟沉砂池 施工交底
页数
第四页 共四页

钢筋大样图
4. 检查井通道槽壁应注意预留中央水沟出水口；
5. 检查井铸铁盖板应预留锚栓孔，安装后应用锚栓加固；
6. 具体详图见下；

编制人员签名：

接收人员签名：

编制人： 复核人： 审批人： 时间：
注：本交底一式两份，XXXXXX。
