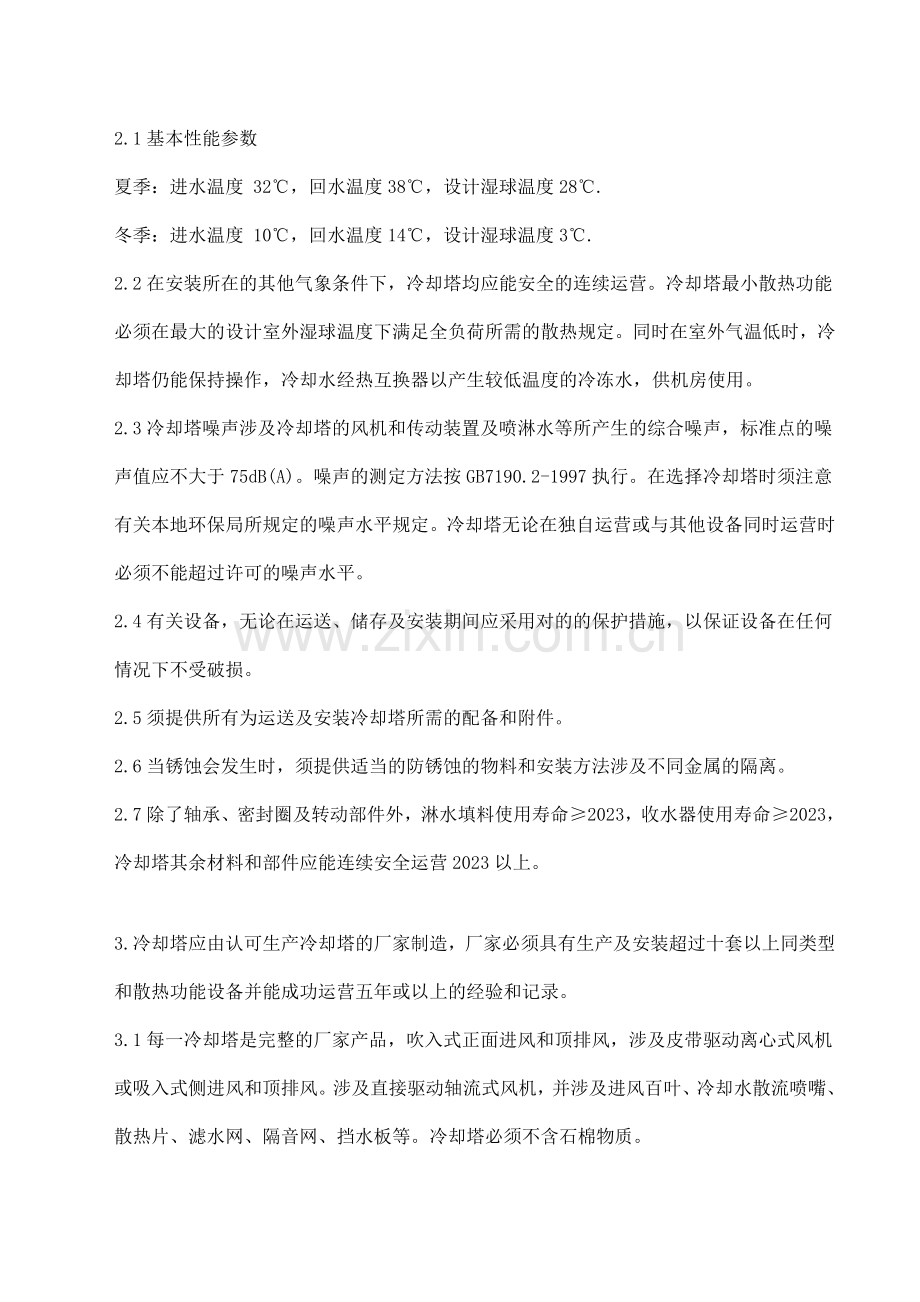

冷却塔 技术规范1 型式及参数1.1冷却塔冷却塔型号 (投标方填写)数量 _组（每台机1组）冷却塔类型逆流式冷却塔安装型式露天安装在水池上冷却水量1000m3/h（每组塔）冷却塔高度 m进水高度 m进水管径 mm进水压力 mH2O出水管径 mm (直接接入下部混凝土蓄水池)风机直径 m风机轴功率 kW风机额定功率 kW额定电压380V防护等级IP55冷却介质空调循环水电机类型 高低速风机2 性能规定2.1基本性能参数夏季：进水温度 32，回水温度38，设计湿球温度28.冬季：进水温度 10，回水温度14，设计湿球温度3.2.2在安装所在的其他气象条件下，冷却塔均应能安全的连续运营。冷却塔最小散热功能必须在最大的设计室外湿球温度下满足全负荷所需的散热规定。同时在室外气温低时，冷却塔仍能保持操作，冷却水经热互换器以产生较低温度的冷冻水，供机房使用。2.3冷却塔噪声涉及冷却塔的风机和传动装置及喷淋水等所产生的综合噪声，标准点的噪声值应不大于75dB(A)。噪声的测定方法按GB7190.2-1997执行。在选择冷却塔时须注意有关本地环保局所规定的噪声水平规定。冷却塔无论在独自运营或与其他设备同时运营时必须不能超过许可的噪声水平。2.4有关设备，无论在运送、储存及安装期间应采用对的的保护措施，以保证设备在任何情况下不受破损。2.5须提供所有为运送及安装冷却塔所需的配备和附件。2.6当锈蚀会发生时，须提供适当的防锈蚀的物料和安装方法涉及不同金属的隔离。2.7除了轴承、密封圈及转动部件外，淋水填料使用寿命2023，收水器使用寿命2023，冷却塔其余材料和部件应能连续安全运营2023以上。3. 冷却塔应由认可生产冷却塔的厂家制造，厂家必须具有生产及安装超过十套以上同类型和散热功能设备并能成功运营五年或以上的经验和记录。3.1每一冷却塔是完整的厂家产品，吹入式正面进风和顶排风，涉及皮带驱动离心式风机或吸入式侧进风和顶排风。涉及直接驱动轴流式风机，并涉及进风百叶、冷却水散流喷嘴、散热片、滤水网、隔音网、挡水板等。冷却塔必须不含石棉物质。3.2所选取冷却塔须适合本地的全年天气状况。3.3冷却塔在运送到工地应通过工厂验收实验，防漏实验。3.4冷却塔的散热功能应当按照美国冷却塔协会(CTI)所指定的标准STD-201进行审定。如在现场审定须按照上述学会(CTI)所指定的ATC-105标准进行。3.5冷却塔的外壳应附有原厂的标志牌、标注厂家名称、设备型号、机组编号及有关的技术数据。3.6提供完整的技术规格说明书、计算、施工图及制造厂的技术资料。1.包含平面、立面及剖面的施工图显示设备的尺寸、重量、接管安排、安装及固定细节、接线及控制图等。2.提交由冷却塔厂家提供的技术数据，涉及显示有关冷却塔的耗电量、电气特性、操作重量、操作程序、安装和调试环节等。3.提交由冷却塔厂家认可的冷却塔噪声水平。4.提交噪声计算以保证有关冷却塔在所需的操作环境下所产生的噪声不会超越所制定的噪声规定。3.7提供由原厂所编印的安装、操作及维修手册，内容详述有关操作和维修的程序及守则等，并同时提供由冷却塔制造厂建议和规定的冷却塔后备配件表。3.8 提供冷却塔于工地所进行的实验报告及证明书，内容需涉及试运营所得到数据和结果。3.9提交有关冷却塔在不同操作情况下的冷却塔特性曲线。3.10提供有关由CTI所发的冷却塔功能证书。3.11提交具体的材料表4 机械规范4.1冷却塔由塔体、风筒、风机、导流装置、配水系统、收水器、淋水填料及填料承托架等组成。冷却塔及其附件的设计以及用于它的制作材料应由卖方推荐，买方拟定，除非买方另有规定。4.2 风机及配套电机1冷却塔的配套风机应选择高效节能型冷却塔专用轴流风机。风机叶片为机翼型，风机的电动机采用变频电动机。风机和电机必须安装于塔体内部，冷却塔风机与电动机应为皮带传动。选用的风机性能参数（风量及风压等）应能满足冷却塔对风量和风压的规定。2风机的支座应设立隔振装置。在风机的出风侧应设立可拆卸的防护网。风机启停能远方、就地操作。风机运营应平稳，安全、可靠。风机叶片必须采用铝合金材料，表面应光洁，各截面过渡均匀。3风机的叶片、电动机及皮带减速机等应满足国家现行规范和标准等规定。风机的振动应满足国家现行规范和标准等规定。4冷却塔风机和钢质轴由带有重型自动矫正的球式轴承支撑，带有防潮密封和整体式环壳。所有轴承设计的最小2023寿命为40,000小时(平均寿命为280,000小时)。5风机：风机为前倾叶片离心式或轴流式，可以提供所需的风量通过冷却塔以达成最高的冷却效果。风机需通过动态和静态平衡。6电动机：风机的电动机应为全天候式专供室外使用，电动机应安排放置在潮湿气流之外的位置，并应在冷却塔所有的机械装备及配件安装调教定位妥当后才进行安装。应提供双速式电动机，以便风机在制冷系统部分负载时采用低速运营，一方面可减低风机所产生的噪声而此外一方面可节省能源。7风机如采用皮带驱动，须按电动机功率的百分之一百五十选用V型皮带（三角皮带）驱动风机。在电动机须采用可调三角皮带轮，以能调节风机速度的20%。而风机的设计功能应接近可调速度的中间值。皮带速度不超过25米/秒。8驱动轴采用实心不锈钢制造。9风机所产生的最大噪声功率级不能超越在设备规格表内所示的分贝音级规定。如需要，本承包单位须负责供应及安装消声设备以满足有关规定。10冷却塔须有原厂配备的防震动停机装置，当冷却塔发生不正常震动时，将风机的电动机停止运营。11润滑油添加装置需为原厂设计，容易检查及加添润滑油脂所有机械设备。4.3 冷却塔配水管、喷淋装置、收水器及淋水填料等应符合冷却塔塑料部件技术条件（DL/T7422023）和ASTME84-77a技术规定规定分水装置：开放重力自流式散热水分送管并配有工程塑料雾化定径喷嘴，均匀地将水分布流经填充垫片。冷却塔设计、制造、喷涂、检查、实验和包装应符合国家有关规范、标准的规定。4.4风筒风筒原材料应采用热浸镀锌钢材料，风筒自上而下过渡应圆滑。风筒制作必须采用模加压成型工艺热浸镀锌钢材料，以保证风筒内外表面光滑如镜，空气通过带有流线型入口的风筒将减小的顶部空间容积，并获得较大的风机效率。在每个风筒上提供由热浸锌线材制成的风机保护网。4.5淋水填料淋水填料为轻型塑料填料，波形为双向波、S波或其它高效波形，填料片材为改性耐高、低温阻燃型亲水性PVC。 淋水填料组装块应能承受一定的荷载而不变形。不得采用回收再运用塑料，规定满足按ASTME84-77a燃烧扩散率等级为5的规定。PVC板防腐、防蚀、防真菌、防生物侵蚀。填充垫片及挡水板：填充垫片及挡水板由PVC塑料薄片堆叠而成，须有抗燃性、仿腐蚀及生物滋生的解决。挡水板的安排须保证冷却塔的失水率不大于循环水量的0.005%淋水填料片材的规格规定如下表：原 片 材 规 格 表 项 目 规 格(mm) 公 差(mm) 厚 度0.40 0.05宽 度500 54.6收水器收水器为加筋弧型收水器，收水器片材材质为改性PVC，间隔物、拉杆及螺母为ABS工程塑料，收水器片材厚度0.80.05mm，收水器的收水效率99.98%。4.7配水系统配水管为UPVC管轻型结构，配水系统采用环状布置法兰连接。4.8喷淋装置喷头宜为旋喷型并且可拆卸的喷头360喷淋方向，材质为ABS工程塑料。喷头规定喷洒均匀、不产生中空现象,喷头用ABS工程塑料注塑成型，喷头和配水管采用法兰连接。4.9填料支承架填料采用挂式安装的，挂杆采用热浸镀锌钢材料，承载力必须达成1000kg/m2以上。4.10塔体结构和水盘规定1.整个冷却塔的结构支架须为原厂制造，并须由螺栓拼合而成，其设计应为可抵受风速240千米/小时的强风吹袭。塔体外板、支承、塔内梁柱采用热浸镀锌钢材料。为保证安全及维修配备，在适当的位置提供检修口、爬梯和围栏以便维修。2.本体及集水底盘：须为钢制水盘制成，配有所需的附件及管道接口涉及溢流管、排空管、排污管、出水口连反涡旋挡板及过滤器、冷却塔系统平衡管接口、补水接口连接浮球阀、清扫检查口等。为防止集水底盘在冬季运营结冰，须配有电浸入式加热器，配以控制元件涉及恒温控制器、温度感应器及低水位断路器等。4.11防腐由于冷却塔在潮湿、温热的条件下运营，故卖方应对所供设备和材料进行必要的防腐解决，以适应湿热的环境。冷却塔所有外露或与潮湿空气接触金属构件，必须经热浸锌解决后外加二度铬酸锌铝做保护。构件需采用镀锌钢螺栓及螺帽拼合。5投标方应在投标时提出易损零部件的预期使用寿命、安装、启动、连续运转和维修用的备品推荐数量清单。5.1投标方应在投标书中分别列出随机备品备件和3年备品备件，3年备品备件涉及易损件。投标方应提供运营维修所需的专用工具。6 对电动机的基本规定6.1 电动机的设计与构造，必须与它所驱动设备的运营条件和维护规定一致。6.2电动机的额定电压为380V，频率为50Hz。电动机应为异步电动机。电动机应能在电源电压变化为额定电压的10%内，或频率变化为额定频率的5%内，或电压和频率同时改变，但变化之和的绝对值在10%内时连续满载运营。6.3电动机必须能在80-100%的额定电压和额定功率下启动，并加速所启动的设备。电动机参与自启动时，厂用电母线电压只有额定电压的65-70%(6000V)，电动机制造厂应能保证满足自启动电压规定。电动机在满载运营时，应能承受电源快速切换过程而不损坏。6.4 电动机的效率不小于93%，功率因素不小于0.85，启动电流倍数不大于5.5倍额定电流。6.5 电动机防护等级为IP55，其绝缘等级为F级(温升按B级考核)。6.6 电动机应有固定招标人接地导线的合适装置，并设立2个接地点。若采用螺栓连接，在金属垫片或是电动机的底座上，应有足够数量的螺栓保证连接牢固，直径不小于f12mm。电动机接地装置应设在电动机接出线盒的一侧，或者在电动机后端的底座附近。6.7 电动机出线盒的方位，应从轴伸端视之，电动机的主接线盒位于机座右侧（暂定）。6.8 电动机需装有电压为380V的空间加热器。6.9 电动机应是特殊为蒸发式散热设计的全封闭、风冷式(TEAO)双速电机。 鼠笼式、球轴承型。电机带有防潮设计的线圈、轴和轴承 。6.10 电动机轴承应采用进口高质优质产品。电动机的轴承结构是密封的，能隔绝污物和水，并防止其润滑剂进入线圈。投标人提供轴承的型式、产地和最短轴承寿命等资料，并提供一个推荐的润滑剂。6.11 电动机应能满足在冷态下连续启动不少于二次，热态下连续启动不少于一次，若起动时间不超过23秒，则应能多次起动。6.12 电动机的噪音在离机壳1米处小于85dB（A）。7 各外购设备的分包商一般不少于3家，最终分包商由招标人拟定。各外购设备在交货时均应由相关的产品合格证、工厂出厂证明、设备说明书等相关资料。第五章 采购设备规定及供货范围1一般规定1.1 本附件规定了协议设备的供货范围。投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术规范书的规定。1.2 投标方应提供具体供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运营和施工所必需的部件，即使本协议附件未列出和或数目局限性，投标方仍须在执行协议时补足。1.3所列数量为两台机组所需。1.4 投标方应提供所有安装和检修所需专用工具和消耗材料等，并提供具体供货清单。1.5 提供备品备件，并在投标书中给出具体清单。1.6 提供所供设备中的进口件清单。1.7 投标方提供的技术资料清单见附件。2供货范围投标方应保证供货范围完整，以能满足用户安装、运营规定为原则，在技术规范中涉及的供货规定也作为本供货范围的补充，若在安装、调试、运营中发现缺项(属投标方供货范围)均由投标方补充。投标方负责自冷却塔进水法兰（涉及反法兰及连接附件）至出水立管整套塔设备，涉及塔本体风机及电动机支座（或支架）、百叶窗、防冻措施、地脚螺栓与垫片等等的设计与供货。投标方向招标方提供如下设备：2.1 2组冷却塔；涉及配套风机、电动机、支座等等。2.2 设备范围（表格见下）投标方要提供细化清单。序号名称规格和型号数量产地生产厂家备 注2.2专用工具序号名称规格和型号单位数量产地生产厂家备注2.3 备品备件序号名 称规格和型号数量产地生产厂家使用寿命备注123452.4 备品备件序号名 称规格和型号数量产地生产厂家使用寿命备注123452.5 进口件清单序号名称规格和型号单位数量产地生产厂家备注3 交货进度序号设备/部件名称、型号交货时间交货地点1冷却塔2备品备件3专用工具4其它备品备件 说明： 序号要与供货范围分项清单序号一致。交货日期为协议生效后多少月。第六章 技术资料1一般规定1.1 投标方提供的资料应使用国际单位制，语言必须包含中文。其中提供的图纸须同时提供AUTOCAD电子版本，提供的文本须同时提供OFFICE电子版本。1.2 资料的组织结构清楚、逻辑性强。资料内容对的、准确、一致、清楚完整，满足工程规定。1.3 投标方资料的提交及时、充足，满足工程进度规定。在技术协议签订后20天内给出所有技术资料和交付进度清单，并经招标方确认。1.4 投标方提供的技术资料一般可分为投标阶段，配合设计阶段，设备监造检查、施工调试试运、性能实验验收和运营维护等四个方面。投标方须满足以上四个方面的具体规定。1.5 对于其它没有列入协议技术资料清单，是工程所必需文献和资料，一经发现，投标方应及时免费提供。1.6招标方要及时提供与协议设备设计制造有关的资料。1.7投标人提供的技术资料为每台设备16套书面文献，另加3套电子版本以光盘交付。1.8投标人在配合工程设计阶段应提供的技术资料为本期工程16套。电子文献3套。其中2套技术资料和1套电子文献直接交设计院，其余同时交招标人。2资料提交的基本规定2.1 随投标书提供的图纸：2.1.1冷却塔、风机及电动机型号、性能参数、特性曲线图、各部分特别是最大件尺寸重量、重要部件材料及材料标准2.1.2 冷却塔的外形及安装尺寸图，并提供电动机转速、电动机功率。2.1.3 电气接线图和控制原理图；2.1.4 总图明细表中有重要部件的材料和相应的材料代号及采用标准。2.2 配合工程设计的资料与图纸：2.2.1冷却塔的外形尺寸图和设备安装图；2.2.2安装总图上标有水泵的形式、台数、设计流量、进口点压力及控制规定。同时，还应将提供电动机转速、电动机功率。2.2.3电气接线图和控制原理图；2.2.4冷却塔安装、检修吊装程序；2.2.8最大组件的起吊高度，最重组件的起吊重量，电气控制柜的尺寸及数量。2.3 投标方随设备提供该设备安装、调试、运营的技术资料。2.3.1冷却塔总图。涉及设备总图、部件总图、分图和必要的零件图等规定；2.3.2设备的安装、运营、维护、检修说明书、质保书；2.3.3投标方提供备品备件总清单和易损零件图。2.3.4性能实验验收大纲。2.3.5特性曲线图。重要涉及冷却塔性能曲线、电动机在100%及85%额定电压下的启动力矩曲线。以上资料均应注明“xxxxx项目”字样，并盖投标方公章。最终资料提交后不得任意修改，设备到货后与所提资料不符所导致的一切返工和损失由投标方负责补偿。2.4 设备监造检查所需要的技术资料（随设备提供）投标方应提供满足协议设备监造检查/见证所需的所有技术资料。2.5 施工、调试、试运营、机组性能实验和运营维护所需的技术资料（招标方提出具体清单和规定，投标方细化，招标方确认）涉及但不限于（随设备提供）：2.5.1提供设备安装、调试和试运说明书，以及组装、拆卸时所需用的技术资料。2.5.2安装、运营、维护、检修所需的详尽图纸和技术文献，涉及设备总图、部件总图、分图和必要的零件图、计算资料等。2.5.3设备的安装、运营、维护、检修说明书，涉及设备结构特点、安装程序和工艺规定、起动调试要领。运营操作规定和控制数据、定期校验和维护说明等。2.6 投标方须提供的其它技术资料（投标方提出具体清单，招标方确认）涉及但不限于（随设备提供）：2.6.1检查记录、实验报告及质量合格证等出厂报告。2.6.2投标方提供在设计、制造时所遵循的规范、标准和规定清单。2.6.3设备和备品管理资料文献，涉及设备和备品发运和装箱的具体资料(各种清单)，设备和备品存放与保管技术规定，运送超重和超大件的明细表和外形图。2.6.4具体的产品质量文献，涉及材质、材质检查、焊接、热解决，加工质量，外形尺寸，水压实验和性能检查等的证明。第七章 设备监造、检查和性能验收实验1. 概述1.1 本附件用于协议执行期间对卖方所提供的设备（涉及对分包外购设备）进行检查、监造和性能验收实验，保证卖方所提供的设备符合本技术规范书规定的规定。1.2 卖方应在本协议生效后3个月内，向买方提供与本协议设备有关的监造、检查、性能验收实验标准。有关标准应符合本技术规范书的规定。2. 工厂检查2.1 工厂检查是质量控制的一个重要组成部分。卖方须严格进行厂内各生产环节的检查和实验。卖方提供的协议设备须签发质量证明、检查记录和测试报告，并且作为交货时质量证明文献的组成部分。2.2 检查的范围涉及原材料和元器件的进厂，部件的加工、组装、实验至出厂实验。2.3 卖方检查的结果要满足本技术规范书的规定，如有不符之处或达不到标准规定，卖方要采用措施解决直至满足规定，同时向买方提交不一致性报告。卖方发生重大质量问题时应将情况及时告知买方。 2.4 工厂检查的所有费用涉及在协议总价之中。3. 设备监造3.1 监造依据 根据本协议和电力工业部、机械工业部文献电办（1995)37号大型电力设备质量监造暂行规定和驻大型电力设备制造厂总代表组工作条例的规定，以及国家有关规定。3.2 监造方式 文献见证、现场见证和停工待检，即 R点、W点、H点。每次监造内容完毕后，卖方和监造代表均须在见证表上履行签字手续。卖方复印3份，交监造代表1份。3.3监造内容具体监造内容监造方式由业主拟定。监造项目及方式表序号项 目内 容监造方式备注HWR 注：H停工待检，W现场见证，R文献见证，数量检查数量3.4 对卖方配合监造的规定：卖方为买方提供以下方便：（1）提前10天将设备监造项目及检查时间告知买方监造代表和买方，监造项目和方式由卖方、买方监造代表、买方三方协商拟定；（2）买方监造代表和买方代表有权通过卖方有关部门查（借）阅协议与本协议设备有关的标准、图纸、资料、工艺及检查记录（涉及之间检查记录），如买方认为有必要复印，卖方应提供方便。（3）买方人员在监造过程中如发现设备和材料缺陷或不符合规定的标准规定期，买方有权提出意见，卖方应采用相应改善措施，以保证设备质量。无论买方是否规定和知道，卖方均应积极及时向买方提供协议设备制造过程中出现的较大的质量缺陷和问题，不得隐瞒。在买方不知道的情况下卖方不得擅自解决。 4. 性能验收实验4.1 性能验收实验的目的为了检查协议设备的所有性能时否符合附件1的规定。4.2 性能验收实验的地点由协议拟定，一般为买方现场。4.3 性能实验的时间:机组实验一般在168小时试运之后半年内进行，具体实验时间由买方商卖方拟定；单台设备的实验供需双方协商拟定。4.4 性能验收实验由买方主持，卖方参与。实验大纲由买方提供，与卖方讨论后拟定。如实验在现场进行，卖方要按本附件4.7款规定进行配合；如实验在工厂进行，实验所需的人力和物力等由卖方提供。4.5 性能验收实验的内容 4.5.1 材料实验：材料应根据标准实验，提供买方非破坏性实验资料。4.5.2 工厂实验卖方负责制作期间和装运前进行必要的实验，并在额定温度下以全速和满负荷条件进行测试。且将实验报告书提交买方。4.5.3 现场实验a、买方在设备完全安装好后，进行必要的实验，并按验收标准进行。b、进行这些实验的时候，卖方应派人到现场帮助，解决实验暴露的缺陷。直到合格为止。C、性能验收实验为在现场的冷却塔实验：涉及全速、半速性能实验，效率、振动和噪声实验。4.6 性能验收实验的标准和方法投标方要提供细化清单。4.7 性能验收实验所需的测点、 一次元件和就地仪表的装设应由卖方提供，参与方配合。卖方也要提供实验所需的技术配合和人员配合。4.8 性能验收实验的费用 本附件4.7和卖方实验的配合等费用已在协议总价内。其它费用，如实验在现场进行，由买方承担；在卖方工厂进行，则已包含与协议总价之中。4.9 性能验收实验结果的确认 性能验收实验报告以买方为主编写，卖方参与，共同签章确认结论。如双方对实验的结果有不一致意见，双方协商解决。进行性能验收实验时，一方接到另一方实验告知而不派人参与实验，则被视为对验收实验结果的批准，并进行确认签盖章。第八章 技术服务和技术联络1. 投标人现场技术服务1.1 投标人现场服务人员的目的是使所供设备安全、正常投运。投标人要派合格的现场服务人员。在投标阶段应提供涉及服务人月数的现场服务计划表（见格式）。假如此人月数不能满足工程需要，投标人要追加人月数，且不发生费用。现 场 服 务 计 划 表 （格式）序号技术服务内容计划人月数派出人员构成备注职称人数1.2 投标人现场服务人员应具有下列资格：1.2.1 遵守法纪，遵守现场的各项规章和制度;1.2.2 有较强的责任感和事业心，准时到位;1.2.3 了解协议设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，可以对的地进行现场指导;1.2.4 身体健康，适应现场工作的条件。1.2.5 投标人须更换招标人认为不合格的投标人现场服务人员。1.3 投标人现场服务人员的职责1.3.1 投标人现场服务人员的任务重要涉及设备催交、货品的开箱检查、设备质量问题的解决、指导安装和调试、参与试运和性能验收实验。1.3.2 在安装和调试前，投标人技术服务人员应向招标人进行技术交底，讲解和示范将要进行的程序和方法。对重要工序（见下表），投标人技术人员要对施工情况进行确认和签证，否则招标人不能进行下一道工序。经投标人确认和签证的工序如因投标人技术服务人员指导错误而发生问题，投标人负所有责任。 投标人提供的安装、调试监督的工序表（投标人填写）序号工序名称工序重要内容备注1.3.3 投标人现场服务人员应有权全权解决现场出现的一切技术和商务问题。如现场发生质量问题，投标人现场人员要在招标人规定的时间内解决解决。如投标人委托招标人进行解决，投标人现场服务人员要出委托书并承担相应的经济责任。1.3.4 投标人对其现场服务人员的一切行为负所有责任。1.3.5 投标人现场服务人员的正常来去和更换应事先与招标人协商。1.4 招标人的义务招标人要配合投标人现场服务人员的工作，并在生活、交通和通讯上提供方便。2 培训2.1 为使协议设备能正常安装、调试、运营、维护及检修，投标人有责任提供相应的技术培训。培训内容应与工程进度相一致。2.2 培训计划和内容由投标人在投标文献中列出（见格式）。序号培训内容计划人月数培训教师构成地点备注 职称 人数2.3 培训的时间、人数、地点等具体内容由买卖双方商定。2.4 投标人为招标人培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。3. 设计联络会3.1 设计联络会的目的是保证协议设备和电厂的成功设计，及时协调和解决设计中的技术问题，协调招标人和投标人，以及各投标人之间的接口问题。设计联络会原则上召开二次。第一次会议召开地点设在招标人所在地，第二次会议召开地点设在投标人所在地。联络会议由招标人主持，会议所在地单位提供交通、食宿、办公方便。3.2 设计联络会议题届时提出。第十章 技术附录技术附录A 投标人应提供的技术资料和数据1 数据汇总表格说明：表格由投标方填写、表式可调，可增长表格以全面准确的反映投标设备情况。1.1参数性能汇总表（由投标方提供）。1.2结构尺寸/配置情况表（由投标方提供）。1.3材质表（由投标方提供）。1.4配套辅助设备汇总表（由投标方提供）。2 供货清单表格技术附录B 投标人提出的技术偏差表投标人要将投标文献和招标文献的差异之处汇集成表。技术部分和商务部分要单独列表。序号招标文献投标文献条目简要内容条目简要内容技术附录C 备品备件、专用工具和仪器仪表技术附录D 包装、标志、运送和保管的特殊规定1.1 清洁和油漆组装前应从每个零部件内部清除所有加工垃圾，如金属切削、填充物等，应从内外表面清除所有轧屑、锈皮油脂等。钢结构在第一次涂层前应做喷丸解决。油漆应选用国内较先进的漆种，并能适应本地环境条件，涂三层底漆二层面漆设备油漆颜色由业主拟定。1.2 包装、运送1.2.1包装应符合国家标准的规定， 并采用防雨、防潮、防锈、防震等措施，以免在运送过程中，由于振动和碰撞引起轴承等部件的损坏。设备出厂时，零部件的包装符合规定，分类装箱，遵循适于运送、便于安装和查找的原则。1.2.2 设备发运前，应将水所有放掉并吹干，当放水需要拆除塞子、疏水阀等时，投标方应保证这些部件在发运前重新装好。所有开口、法兰、接头应采用保护措施，以防止在运送和储存期间遭受腐蚀、损伤及进入杂物。进出口、管孔应用盖板封闭。需要现场连接的螺纹孔或管座的焊接孔应采用螺纹或其它方式予以保护。遮盖物、紧固件不应焊在设备上。1.2.3 投标方投标时提供包装标准及示意图。投标方应保证提供设备的包装至少满足现场露天存放6个月的规定。1.2.4设备应装设用耐腐蚀材料制作的金属铭牌，金属铭牌至少应涉及下列内容：设备名称、设备制造厂名称、制造年月、制造厂产品编号、制造许可证编号、设备型号等。大件部件情况序号部件名称数量尺寸(m) 长宽高重量(t)厂家名称部件产地备注包装未包装包装未包装投标方须对所有投标设备(涉及大件设备)运送方案(运送车辆型号及数量、运送路线)做出具体说明。技术附录E 投标人提供的其他技术文献和附图
