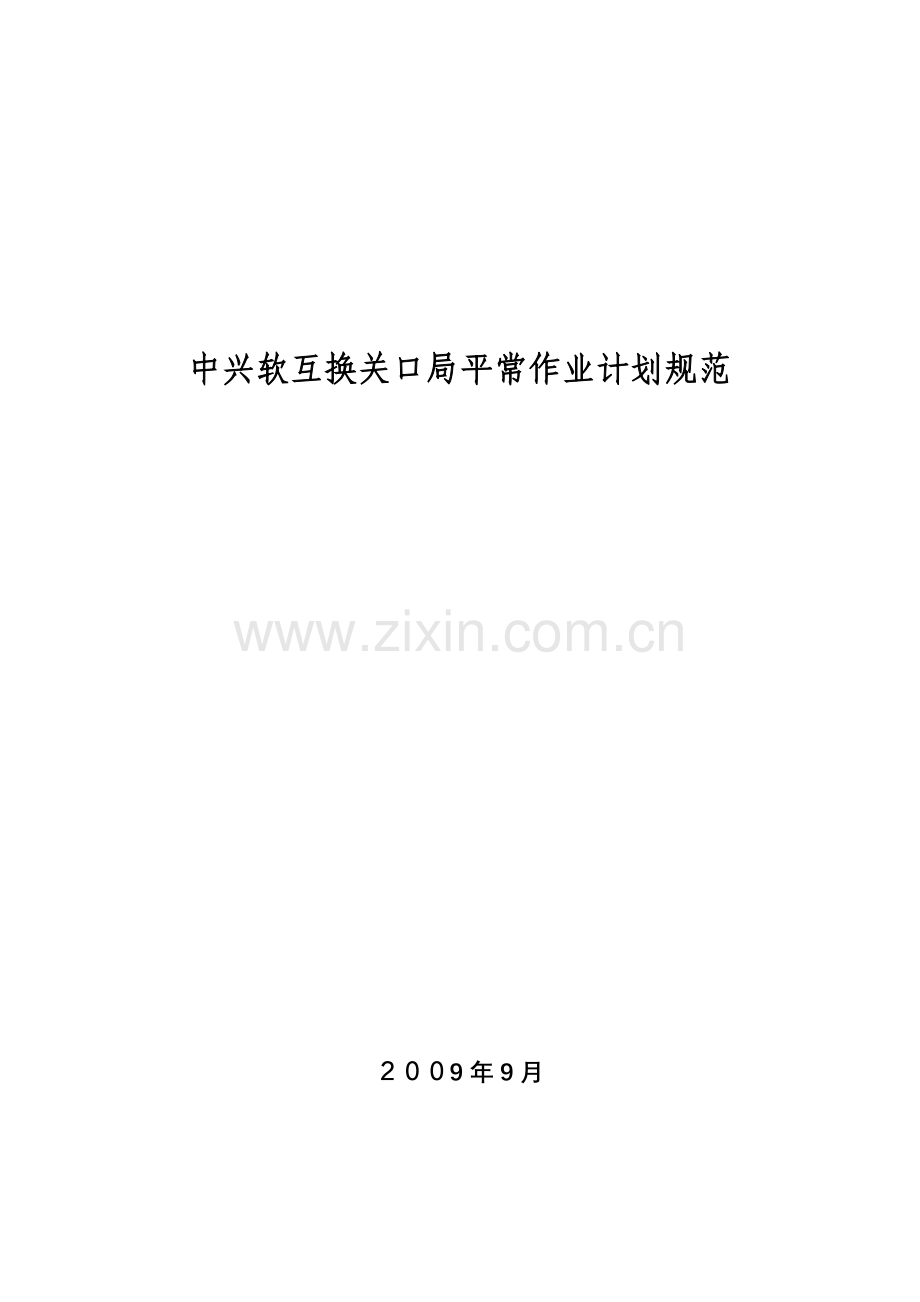

中兴软互换关口局平常作业计划规范

２００9年9月

目 录
第一节 中兴关口局MSS平常作业计划规范 1
第二节 中兴关口局MGW平常作业计划规范 19

第一节 中兴关口局MSS平常作业计划规范
1、每日例行工作
1.1、每日例行工作
、电源检查（市企业）
操作：检查PDF机柜读数
参照成果：
原则直流工作电压-48 V，容许变化范围为-57 V ～-40 V。
（异常）处理：如读数超过正常范围，请联络动力专业处理。

、时钟同步检查（省企业）
操作一：观测CLKG板旳面板指示灯。
参照成果：
正常状况下，CLKG板TRACE灯亮，时钟基准为2Mbps1/2，时钟基准降质指示灯灭。
（异常）处理：假如出现异常状况，请按故障处理流程处理。
操作二：在命令终端中执行维护管理-〉诊断测试-〉即时诊断-〉单板测试
命令行为：TST BOARD:LOC="机架号"-"机框号"-"槽位号"-"CPU号"
参照成果：（如下是架、框、槽、CPU号为1-2-13-1旳显示成果）
NO.1 : TST BRD:LOC="1"-"2"-"13"-"1";
------------- GZDS26 -------------
测试汇报
----------
测试类型 :单板测试
测试对象 :机架1-机框2-槽位13-CPU1
单板类型 :CLKG
测试成果 :测试成功
测试项成果如下:

时间原则 :二级时钟
CLKG单板TRU050锁相环与否失锁:未失锁
锁相环目前工作模式 :跟踪
目前锁相环时钟基准 :2Mbits#1
DAC电压 :-151
鉴相数据 :4958
晶振与否正常 :好
锁相环与否锁定 :未失锁
目前锁相环时钟基准与否降质 :没有降质
目前锁相环时钟基准与否丢失 :可用
锁相环时钟基准2Mbps1与否正常:时钟没有丢失
锁相环时钟基准2Mbps2与否正常:时钟丢失
锁相环时钟基准2MHz1与否正常 :时钟没有丢失
锁相环时钟基准2MHz2与否正常 :时钟丢失
锁相环时钟基准8KBASE与否正常:时钟没有丢失
锁相环时钟基准8KGPS与否正常 :时钟丢失
PP2S输入时钟与否正常 :时钟丢失
16CHIP输入时钟与否正常 :时钟丢失
输出PP2S时钟与否正常 :时钟丢失
输出32M时钟与否正常 :时钟没有丢失
输出8K_16M时钟与否正常 :时钟没有丢失
输出16M时钟与否正常 :时钟没有丢失
输出8K_32M时钟与否正常 :时钟没有丢失
降质鉴别与否临界重置 :未临界
SRAM与否正常 :没有错
目前与否容许变化基准 :容许
对板与否在位 :在位
对板主备状态 :主
本板主备状态 :备
CLKG板485通断 :通
异常处理：假如目前锁相环时钟基准不为2Mbits#1，请按故障处理流程处理。
、单板状态检查（省企业）
操作：
命令：TST BOARD:LOC="机架号"-"机框号"-"槽位号"-"CPU号";
参照成果：
NO.7 : TST BRD:LOC="1"-"2"-"8"-"1";
------------- GZDS26 -------------
测试汇报
----------
测试类型 :单板测试
测试对象 :机架1-机框2-槽位8-CPU1
单板类型 :SPB
测试成果 :测试成功
测试项成果如下:
控制面FE网口(#1)物理链路通断:通
控制面FE网口(#2)物理链路通断:通
控制面FE网口(#3)物理链路通断:通
控制面FE网口(#4)物理链路通断:通
控制面FE网口(#1)物理链路速率:速度为100M
控制面FE网口(#2)物理链路速率:速度为100M
控制面FE网口(#3)物理链路速率:速度为100M
控制面FE网口(#4)物理链路速率:速度为100M
控制面FE网口(#1)物理链路模式:双工
控制面FE网口(#2)物理链路模式:双工
控制面FE网口(#3)物理链路模式:双工
控制面FE网口(#4)物理链路模式:双工

控制面(#1)MAC地址 :0-d0-d0-80-30-8
输入8k时钟与否正常 :时钟没有丢失
输入16M时钟与否正常 :时钟没有丢失
CPU(#1)启动时间 :2023-02-17 18:49:53

（异常）处理：假如测试成果不为“测试成功”，请按故障处理流程处理。
1.1.4、MGW状态检查（省企业）
操作环节：
使用指令SHOW MGWSTAT
参照成果：
NO.53 : SHOW MGWSTAT;
------------- GZDS26 -------------
返回值
--------
成功
--------
消息有效数目
--------------
2
--------------
MGW状态消息
-------------
MGW ID[0]:145
MGW Addr[0]:
Addr Type[0]:3(DNS)
MGW State[0]:2(In Service)

MGW ID[1]:245
MGW Addr[1]:
Addr Type[1]:3(DNS)
MGW State[1]:2(In Service)
（异常）处理：假如MGW State不为“In Service”，请按故障处理流程处理。
1.1.5、邻接局目旳信令点、目旳实体状态查询（省企业）
操作：
指令为:1、SHOW ALLOFFICESTAT
参照成果：
NO.55 : SHOW ALLOFFICESTAT;
------------- GZDS26 -------------
查询成果
----------
成功
----------
局向数目
----------
76
----------
局向号 |局向名称 |局向状态
-----------------------------------
1 GZSA1_A 信令点可达
2 GZSA2_A 信令点可达
3 GZSA5_A 信令点可达
4 GZSA6_A 信令点可达
5 GZSA9_A 信令点可达
6 GZSAJ_A 信令点可达
7 GZSA1_B 信令点可达
8 GZSA2_B 信令点可达
9 GZSA5_B 信令点可达
10 GZSA6_B 信令点可达
（异常）处理：假如局向状态为“信令点不可达”，请按故障处理流程处理。

1.1.6、M3UA ASSOCIATION状态（省企业）
操作：查询所有SCTP有关信息：SHOW SCTPCONN，打印SCTP偶联标识
SCTP状态查询指令：SHOW SCTPSTAT:ASSOCID=”偶联标识”;
参照成果:
NO.14 : SHOW SCTPCONN;
------------- GZDS26 -------------
记录号 |SCTP标识 |模块号 |对端邻接局号 |承载旳协议类型 |应用属性 |本端IP地址 |本端端口 |对端IP地址 |对端端口 |MGW对端MSCS标识 |连接旳入向流数目 |连接旳出向流数目 |通路数据重传旳最大次数 |RTO旳最大值(单位:10ms) |RTO旳最小值(单位:10ms) |RTO旳初始值(单位:10ms) |心跳间隔(单位:10ms) |出接口与否固定 |别名 |虚拟MSC索引 |备份局号 |SCTP重传旳最大次数 |延时应答时间(单位:10ms) |最大突发数据报 |首选通路
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1 101 3 145 M3UA SCTP用作客户端 4-0-10.125.22.5&4-0-10.125.22.133 3801 4-0-10.125.236.5&4-0-10.125.236.133 3801 0 16 16 5 500 50 100 500 出接口不固定 MMDM2_H248-01 1 0 10 20 4 对端IP 1
2 102 4 145 M3UA SCTP用作客户端 4-0-10.125.22.5&4-0-10.125.22.133 3802 4-0-10.125.236.5&4-0-10.125.236.133 3802 0 16 16 5 500 50 100 500 出接口不固定 MMDM2_H248-02 1 0 10 20 4 对端IP 1
3 103 5 145 M3UA SCTP用作客户端 4-0-10.125.22.5&4-0-10.125.22.133 3803 4-0-10.125.236.5&4-0-10.125.236.133 3803 0 16 16 5 500 50 100 500 出接口不固定 MMDM2_H248-03 1 0 10 20 4 对端IP 1
4 104 6 145 M3UA SCTP用作客户端 4-0-10.125.22.5&4-0-10.125.22.133 3804 4-0-10.125.236.5&4-0-10.125.236.133 3804 0 16 16 5 500 50 100 500 出接口不固定 MMDM2_H248-04 1 0 10 20 4 对端IP 1
5 105 7 145 M3UA SCTP用作客户端 4-0-10.125.22.133&4-0-10.125.22.5 3805 4-0-10.125.236.133&4-0-10.125.236.5 3805 0 16 16 5 500 50 100 500 出接口不固定 MMDM2_H248-05 1 0 10 20 4 对端IP 1
6 106 8 145 M3UA SCTP用作客户端 4-0-10.125.22.133&4-0-10.125.22.5 3806 4-0-10.125.236.133&4-0-10.125.236.5 3806 0 16 16 5 500 50 100 500 出接口不固定 MMDM2_H248-06 1 0 10 20 4 对端IP 1
7 107 9 145 M3UA SCTP用作客户端 4-0-10.125.22.133&4-0-10.125.22.5 3807 4-0-10.125.236.133&4-0-10.125.236.5 3807 0 16 16 5 500 50 100 500 出接口不固定 MMDM2_H248-07 1 0 10 20 4 对端IP 1
NO.16 : SHOW SCTPSTAT:ASSOCID=101;
------------- GZDS26 -------------
记录号 |偶联标识 |偶联状态 |偶联属性 |偶联拥塞标志 |SSM 顾客类型 |SSM 状态 |RTO 旳最大值 |RTO 旳最小值 |RTO 旳初始值 |对端端口号 |当地端口号 |主用通路 |主途径本端IP地址 |出局旳流数量 |入局旳流数量 |未确认数据包数 |等待数据包数 |对端接受窗口 |主途径拥塞窗口 |主途径SRTT |主途径RTO |MTU设定值 |目旳途径数 |首选通路
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1 101 已建立 客户端 不拥塞 M3UA顾客类型 激活状态 500 50 100 3801 3801 10.125.236.5 10.125.22.5 16 16 3 64768 129952 815016 2 50 1472 2 10.125.236.5
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
记录数: 1
记录号 |途径IP地址 |途径状态 |途径拥塞窗口 |途径SRTT |途径RTO |最大重传次数 |HeartBeat状态 |HeartBeat间隔(10ms)
----------------------------------------------------------------------------------------------------------------------------
1 10.125.236.133 途径激活 2944 0 50 5 不严禁 500
2 10.125.236.5 途径激活 815016 2 50 5 不严禁 500
(异常)处理:假如指令” SHOW SCTPSTAT”打印成果中,途径状态不为”途径激活”,则按照故障流程处理.
1.1.7、MTP信令链路状态检查（省企业）
操作环节：
1、 使用指令SHOW DLNK，打印本局所有MTP信令链路旳链路号;
2、 使用指令SHOW LNKSTAT:LINK=”链路号”检查链路状态
参照成果：
NO.41 : SHOW DLNK;
------------- GZDS26 -------------
记录号 |链路号 |链路别名 |模块号
-------------------------------------
1 1 JML1_A_0 3
2 2 JML1_A_2 4
3 3 JML1_A_4 5
4 4 JML1_A_6 6
5 5 JML1_A_1 7
6 6 JML1_A_3 8
7 7 JML1_A_5 9
8 8 JML1_A_7 10
9 9 JML1_B_0 3
10 10 JML1_B_2 4
11 11 JML1_B_4 5
12 12 JML1_B_6 6
13 13 JML1_B_1 7
14 14 JML1_B_3 8
15 15 JML1_B_5 9
16 16 JML1_B_7 10
17 17 JML2_A_0 3
18 18 JML2_A_2 4
19 19 JML2_A_4 5
20 20 JML2_A_6 6
21 21 JML2_A_1 7
22 22 JML2_A_3 8
23 23 JML2_A_5 9
24 24 JML2_A_7 10
25 25 JML2_B_0 3
26 26 JML2_B_2 4
27 27 JML2_B_4 5
28 28 JML2_B_6 6
29 29 JML2_B_1 7
30 30 JML2_B_3 8
31 31 JML2_B_5 9
32 32 JML2_B_7 10
-------------------------------------
记录数: 32

NO.42 : SHOW LNKSTAT:LINK="1";
------------- GZDS26 -------------
链路总数
----------
1
----------
链路号 |链路状态 |链路拥塞指示 |局向号 |操作成果
-------------------------------------------------------
1 服务状态 不拥塞 71 成功
（异常）处理：假如链路状态不为“服务状态”时，请按故障处理流程处理。
1.1.8、各项话路检查（省企业）
操作环节：
1、打印本局所有中继信息：SHOW DTGOFTIBRS
2、检查各向话路状态SHOW TGSTAT:TG＝”中继组号”;

参照成果：
NO.27 : SHOW DTGOFTIBRS;
------------- GZDS26 -------------
记录号 |中继组 |中继组别名 |虚拟MSC索引
--------------------------------------------
1 10 GZSA1A 1
2 11 GZSA1A 1
3 20 GZSA2A 1
4 21 GZSA2A 1
5 30 GZSA5A 1
6 31 GZSA5A 1
7 40 GZSA6A 1
8 41 GZSA6A 1
9 50 GZSA9A 1
10 51 GZSA9A 1
NO.28 : SHOW TGSTAT:TG=10;
------------- GZDS26 -------------
记录号 |中继组 |局间线路信号标志 |中继组类别 |双向空闲电路数 |本端维护闭塞电路数 |远端维护闭塞电路数 |忙电路数 |双向闭塞电路数 |电路故障电路数 |本端硬件闭塞电路数 |远端硬件闭塞电路数 |信令闭塞电路数 |电路总数
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1 10 BICC信令 BI_DIRECTION类型 525 0 0 51 0 0 0 0 0 576
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
记录数: 1
异常（处理）：假如电路状态出现异常,按故障处理流程处理。

1.1.9、CPU负荷（省企业）
操作环节：
1、 SHOW CPU，打印所有CPU旳模块号；
2、 SHOW CPULOAD:MODULE=”模块号”
参照成果：
NO.31 : SHOW CPU;
------------- GZDS26 -------------
记录号 |局号 |机架号 |机框号 |槽位号 |CPU号 |低级别过载门限(%) |高级别过载门限(%) |告警温度高门限(℃) |重启温度(℃) |单板旳类型号 |模块号 |单元号 |子单元号 |备份方式 |单板流控阈值(KB) |所属域 |别名
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1 14 1 1 1 1 80 90 90 95 0 7 65535 255 无备份 0 左域 CPU1
2 14 1 1 1 2 80 90 90 95 0 8 65535 255 无备份 0 左域 CPU2
3 14 1 1 2 1 80 90 90 95 0 9 65535 255 无备份 0 右域 CPU1
4 14 1 1 2 2 80 90 90 95 0 10 65535 255 无备份 0 右域 CPU2
5 14 1 1 3 1 80 90 90 95 0 11 65535 255 1+1主备备份 0 左域 CPU1
6 14 1 1 3 2 80 90 90 95 0 12 65535 255 1+1主备备份 0 左域 CPU2
7 14 1 1 4 1 80 90 90 95 0 11 65535 255 1+1主备备份 0 右域 CPU1
8 14 1 1 4 2 80 90 90
