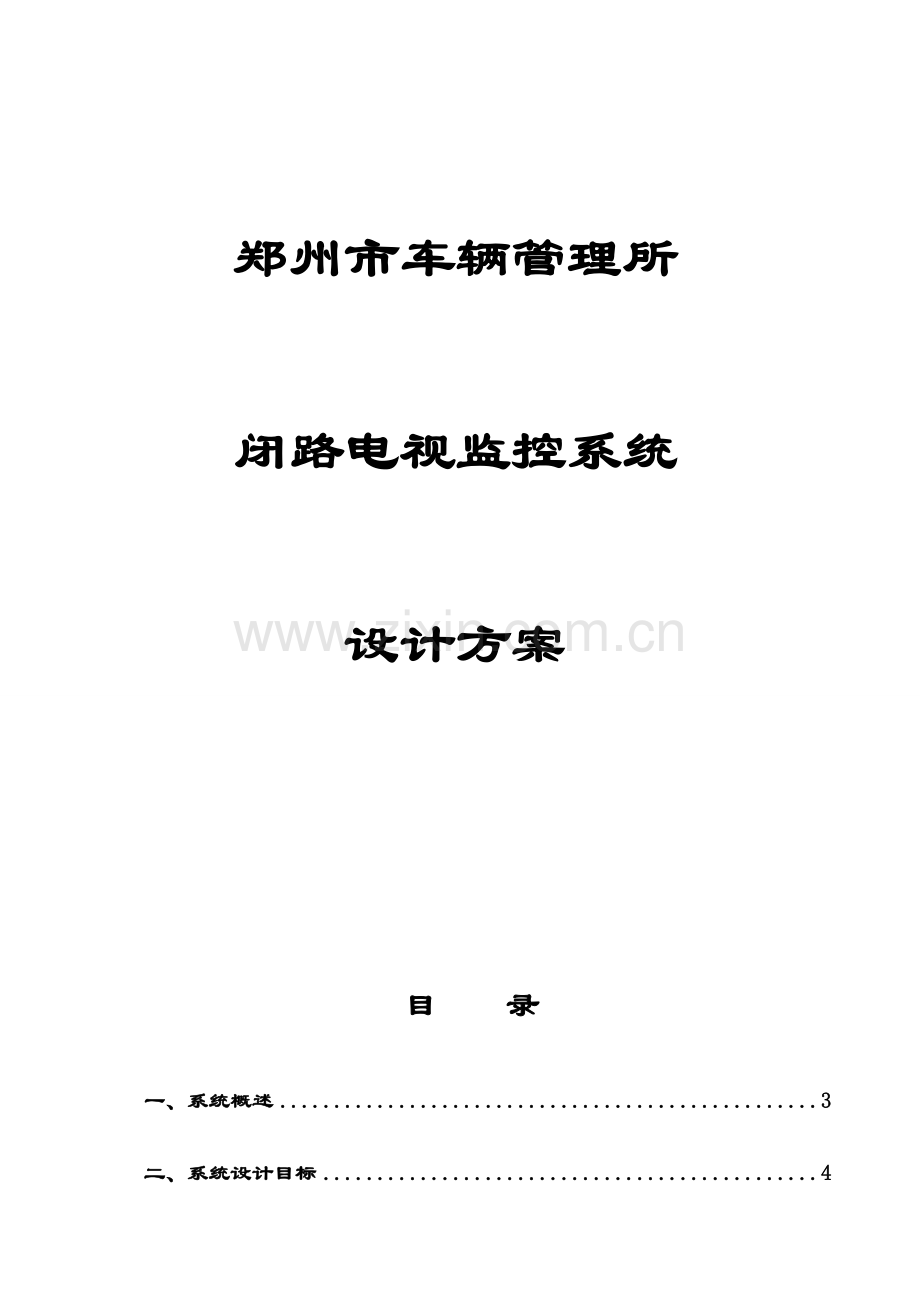

车管所闭路电视监控系统设计方案说明--毕业论文.doc

郑州市车辆管理所

闭路电视监控系统

设计方案

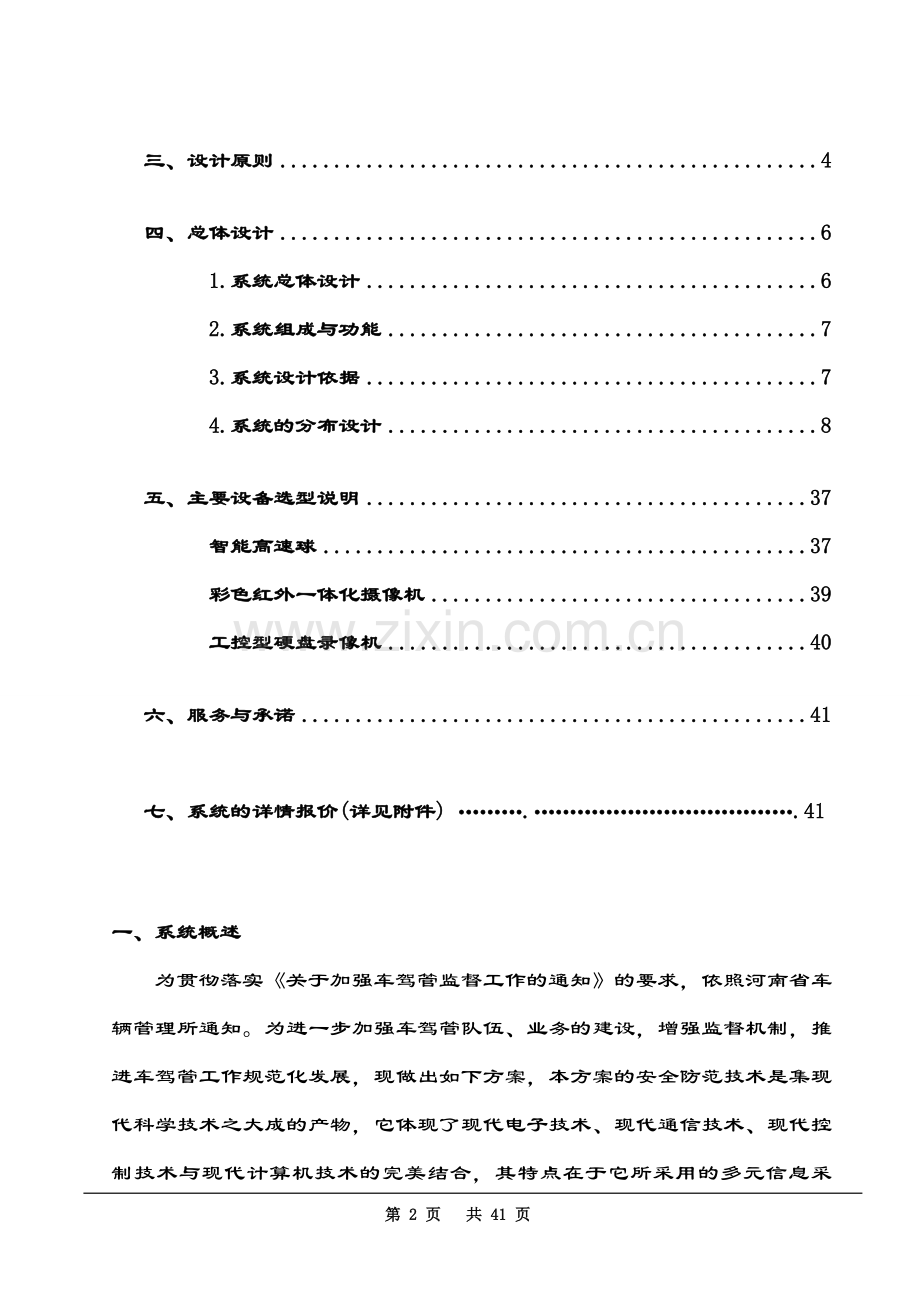

目　　录

一、 系统概述 3

二、 系统设计目标 4

三、 设计原则 4

四、 总体设计 6
1. 系统总体设计 6
2. 系统组成与功能 7
3.系统设计依据 7
4.系统的分布设计 8

五、主要设备选型说明 37
智能高速球 37
彩色红外一体化摄像机 39
工控型硬盘录像机 40

六、服务与承诺 41

七、系统的详情报价(详见附件) ……….……………………………….41

一、系统概述
为贯彻落实《关于加强车驾管监督工作的通知》的要求，依照河南省车辆管理所通知。为进一步加强车驾管队伍、业务的建设，增强监督机制，推进车驾管工作规范化发展，现做出如下方案，本方案的安全防范技术是集现代科学技术之大成的产物，它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。基于数字存储技术的硬盘录像系统应运而生，经过几年的发展，至今技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、远程传输和循环存储等优点。
虽然数字硬盘录像系统解决了模拟系统的很多缺点，但数字录像系统也不是完美无缺的，针对某些监控点数非常多的情况（或客户需要通过电视墙来显示现场情况的），靠单一的数字硬盘录像系统就不能很好地解决，而需数字系统和模拟系统结合来实现，因此对不同的实际状况应区别对待，以求得最优化的系统解决方案。本设计方案建议采用模拟和数字系统相结合的方式，用模拟系统来实现实时监看，用数字系统来实现存储和回放等，以便更有效地进行管理。
整个系统重要图像和报警信息均可存于硬盘，并有界面汉化的软件供使用者查询和管理,监控系统的所有控制功能均可在微机上实现；报警时自动切换视频，报警信息建档、建库等,在控制室将图像连计算机网络，管理人员在办公室或家中配装专用软件即可方便查看受监视区域实时图像。
为了进一步规范民警及工作人员的行为。创造一个安全、舒适、严谨、高效的办公环境，并根据各种不同建筑类别的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。
本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
二、系统设计目标
1.在进行闭路监控系统设计的时候，依照本单位对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为本单位提供先进、安全、可靠、高效的系统解决方案。
2.本系统设计的主要目的，是进一步加强科技手段的监督，其对科目一，科目二，科目三实现随机抓拍照片的功能，防止考试作弊。
三、设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
7、保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
8、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
四、总体设计
1.系统总体设计
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目闭路电视监控.
主要目的是对业务受理大厅，科目一，科目二考场以及后考室等窗口服务场所进行监控及时处理目的。
总之，本闭路电视监控是一个使本系统高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。
2.组成和功能
电视监控系统由前端设备、传输设备、主控设备和显示设备四大部分组成。前端设备由安装在各监控区域的摄像机、镜头、防护罩、支架、云台、立杆等组成，负责图像和数据的采集及信号处理；传输设备包括同轴电缆和信号线缆以及电源线，负责将视频信号传输到机房的主控设备；主控设备负责完成对前端视频信号进行压缩处理、图像切换、云镜操作等所有功能项的控制；显示设备主要是显示器，用以实时显示系统操作界面、监控区域图像和回放存储资料。
3.设计依据
本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：
① JGJ/T16-92《民用建筑电气设计规范》
② GB/T50314-2000《智能建筑设计标准》
③ GB50174-93《电子计算机机房设计规范》
④ GB50057-94《建筑物防雷设计规范》
⑤ GBJ232-92《电气装置安装工程施工及验收规范》
⑥ GB4943-95《信息技术设备（包括电气事务设备）的安全》
⑦ GB/T75-94《安全技术防范规范工程技术规范》
⑧ GB50198-94《民用闭路电视监控电视系统工程技术规范》
⑨ 社区发展商对闭路电视监控系统的总体要求

4.系统的分布设计
当前系统的设计有南车管所、第一考务中心、第二考务中心、西环考务中心、邙山考务中心、矿区考务中心、荥阳考务中心、公交公司考务中心以及中牟考务中心。
系统构成图、安装平面图

南所考务中心总体设计方案
南所考务中心闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成。
系统构成图、安装平面图

1.前端图像采集部分
南所闭路电视监控系统共设计21台摄像机。
（一） 业务受理大厅设4台摄像机，考试进出口各一台彩色红外一体化摄像机，主要用于考试进出场跟大厅的录像。大厅出口一台彩色红外一体化摄像机，用于对出口人员的录像，业务受理台设一台彩色红外一体化摄像机，用于规范民警以及工作人员的行为和办公。
（二） 科目一候考室设立2台摄像机，对角两台彩色红外一体化摄像机，用于考生的录像。
（三） 科目一考场设立4台摄像机，办公人员上方一台彩色红外一体化摄像机，用于考生录指纹签字。对角两台彩色红外一体化摄像机用于照射考生考试时的行为。中间安装变焦带云台摄像机用于照射考生考试时的行为
（四） 科目二候考室设立2台摄像机，门口一台彩色红外一体化摄像机记录考生的进出场。后墙一台彩色红外一体化摄像机用于记录考试以及工作人员的行为。
（五） 科目二场地设立3台变焦带云台摄像机，场地中间两台变焦带云台摄像机用于记录考生考试的行为。
（六） 科目二场地加项设立4台摄像机。 半坡起步一台变焦带云台摄像机记录工作人员跟考生的行为。S弯道一台彩色红外一体化摄像机记录工作人员跟考生的行为。90度弯一台彩色红外一体化摄像机记录工作人员跟考生的行为。侧方停车一台彩色红外一体化摄像机记录工作人员跟考生的行为。
（七）科目二加项候考室设立2台。对角两台彩色红外一体化摄像机，用于考生以及办公人员的录像。
1.前端设备清单
编号
位置分布
单位
数量
备注
1
业务受理大厅
台
4

2
科目一候考室
台
2

3
科目一考场
台
4
现有两台
4
科目二候考室
台
2

5
科目二场地
台
3

6
科目二加项考场候考室
台
2

7
科目二加项考场
台
4

8
摄像机支架
个
21

9
电源适配器
个
21

10
监控杆
个
7

11
云台
套
7

12
解码器
个
7

2. 传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带（同轴电缆）传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为考务中心的监控项目，此项目占地面积不是很大，各个前端摄像机距离监控室距离不是太远，都在400米以内，直接采用同轴电缆进行视频信号的传输，便可以满足客户的图像质量需求，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
所有线缆尽量在弱电管内敷设，监控点到最近的弱电管之间可以地埋或架空敷设，地埋线缆加保护套管，并且保证套管内没有接头；架空部分要根据线缆的跨距、荷重和机械强度来选择钢绞线，一般最小截面不小于10mm；架空电缆引入地埋时，地面上用一段0.5m长的套管进行保护，并固定牢靠，保护管根部应伸入地下0.2m。
2.传输设备清单
编号
类别
单位
数量
备注
1
75-5电缆线
米
2500
初步计算
2
电源线
米
1000
初步计算
3
pvc地埋管
根
300
初步计算
4
pvc卡线槽
根
300
初步计算
5
云台控制线
米
1200
初步计算
3. 监控室主控部分
所有前端的视频图像都传回监控室，在这里进行视频资料的显示、存储以及其他处理等，根据此项目需求，我们选用16路网络硬盘录像机以及8路网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，每台硬盘录像机配2T的硬盘，便可以存储一个月以上的视频资料。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。并且还可以通过主控键盘和鼠标控制云台的上下左右和镜头的变倍等，以便发现问题，及时跟踪。
3.显示控制存储设备清单
编号
类别
单位
数量
备注
1
数字嵌入式硬盘录像机
台
3

2
DVR专用硬盘2t
块
3

3
监视器
台
3

4
UPS电源
台
3

5
BNC接头
个
44

6
主控台
台
3
定做
7
分屏器
个
3

8
辅助材料
套
22
防水胶带，扎线带等

第一考务中心总体设计方案
第一考务中心闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成。
系统构成图、安装平面图

1.前端图像采集部分
第一考务中心闭路电视监控系统共设计15台摄像机。
（一） 业务受理大厅设3台摄像机，业务大厅门口一台彩色红外一体化摄像机，主要用于来往人员的进出口录像，业务受理台对角设两台彩色红外一体化摄像机，用于规范民警以及工作人员的行为和办公。
（二） 科目一考场设立6台摄像机，办公人员上方一台彩色红外一体化摄像机，用于考生录指纹签字。对角两台彩色红外一体化摄像机用于照射考生考试时的行为。中间安装变焦带云台摄像机用于照射考生考试时的行为
（三） 科目二场地设立2台变焦带云台摄像机，场地中间两台变焦带云台摄像机用于记录考生考试的行为。
（四） 科目二场地加项设立4台摄像机。 半坡起步一台变焦带云台摄像机记录工作人员跟考生的行为。S弯道一台彩色红外一体化摄像机记录工作人员跟考生的行为。90度弯一台彩色红外一体化摄像机记录工作人员跟考生的行为。侧方停车一台彩色红外一体化摄像机记录工作人员跟考生的行为。
1.前端设备清单
编号
位置分布
单位
数量
备注
1
业务受理大厅
台
3

2
科目一候考室
台
0
无候考室
3
科目一考场
台
6

4
科目二候考室
台
0
无候考室
5
科目二场地
台
2

6
科目二加项考场候考室
台
0
无候考室
7
科目二加项考场
台
4

8
摄像机支架
个
15

9
电源适配器
个
15

10
监控杆
个
7

11
云台
套
7

12
解码器
个
7

2. 传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带（同轴电缆）传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为考务中心的监控项目，此项目占地面积不是很大，各个前端摄像机距离监控室距离不是太远，都在400米以内，直接采用同轴电缆进行视频信号的传输，便可以满足客户的图像质量需求，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
所有线缆尽量在弱电管内敷设，监控点到最近的弱电管之间可以地埋或架空敷设，地埋线缆加保护套管，并且保证套管内没有接头；架空部分要根据线缆的跨距、荷重和机械强度来选择钢绞线，一般最小截面不小于10mm；架空电缆引入地埋时，地面上用一段0.5m长的套管进行保护，并固定牢靠，保护管根部应伸入地下0.2m。
2. 传输设备清单
编号
类别
单位
数量
备注
1
75-5电缆线
米
2000
初步计算
2
电源线
米
800
初步计算
3
pvc地埋管
根
150
初步计算
4
pvc卡线槽
根
150
初步计算
5
云台控制线
米
1000
初步计算
3. 监控室主控部分
所有前端的视频图像都传回监控室，在这里进行视频资料的显示、存储以及其他处理等，根据此项目需求，我们选用16路网络硬盘录像机以及8路网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，每台硬盘录像机配2T的硬盘，便可以存储一个月以上的视频资料。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。并且还可以通过主控键盘和鼠标控制云台的上下左右和镜头的变倍等，以便发现问题，及时跟踪。
3.显示控制存储设备清单
编号
类别
单位
数量
备注
1
数字嵌入式硬盘录像机
米
3

2
DVR专用硬盘2t
米
3

3
监视器
跟
3

4
UPS电源
跟
3

5
BNC接头
台
30

6
主控台
台
3
定做
7
分屏器
台
3

8
辅助材料
套
15
防水胶带，扎线带五金等

第二考务中心总体设计方案
第二考务中心闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成。
系统构成图、安装平面图

1.前端图像采集部分
第二考务中心闭路电视监控系统共设计18台摄像机。
（一） 业务受理大厅设4台摄像机，业务受理大厅1房间对角各一台彩色红外一体化摄像机，主要用于对出口人员以及业务受理台规范民警以及工作人员的行为和办公。业务受理大厅2房间对角各一台彩色红外一体化摄像机，主要用于对出口人员以及业务受理台规范民警以及工作人员的行为和办公。
（二） 科目一考场设立6台摄像机，办公人员上方一台彩色红外一体化摄像机，用于考生录指纹签字。对角两台彩色红外一体化摄像机用于照射考生考试时的行为。中间安装变焦带云台摄像两台机用于照射考生考试时的行为。门口一台彩色红外一体化摄像机。
（三） 科目二候考室设立2台摄像机，门口一台彩色红外一体化摄像机记录考生的进出场。后墙一台彩色红外一体化摄像机用于记录考试以及工作人员的行为。
（四） 科目二场地设立2台变焦带云台摄像机，场地中间两台变焦带云台摄像机用于记录考生考试的行为。
（五） 科目二场地加项设立4台摄像机。 半坡起步一台变焦带云台摄像机记录工作人员跟考生的行为。S弯道一台彩色红外一体化摄像机记录工作人员跟考生的行为。90度弯一台彩色红外一体化摄像机记录工作人员跟考生的行为。侧方停车一台彩色红外一体化摄像机记录工作人员跟考生的行为。

1.前端设备清单
编号
位置分布
单位
数量
备注
1
1业务受理大厅
台
2

2
2业务受理大厅
台
2

3
科目一考场
台
6

4
科目二候考室
台
2

5
科目二场地
台
2

6
科目二场地加项
台
4

8
摄像机支架
个
18

9
电源适配器
个
18

10
监控杆
个
6

11
云台
套
6

12
解码器
个
6

2传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带（同轴电缆）传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为考务中心的监控项目，此项目占地面积不是很大，各个前端摄像机距离监控室距离不是太远，都在400米以内，直接采用同轴电缆进行视频信号的传输，便可以满足客户的图像质量需求，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
所有线缆尽量在弱电管内敷设，监控点到最近的弱电管之间可以地埋或架空敷设，地埋线缆加保护套管，并且保证套管内没有接头；架空部分要根据线缆的跨距、荷重和机械强度来选择钢绞线，一般最小截面不小于10mm；架空电缆引入地埋时，地面上用一段0.5m长的套管进行保护，并固定牢靠，保护管根部应伸入地下0.2m。
2.传输设备清单
编号
类别
单位
数量
备注
1
75-5电缆线
米
2500
初步计算
2
电源线
米
1300
初步计算
3
pvc地埋管
根
280
初步计算
4
pvc卡线槽
根
240
初步计算
5
云台控制线
米
1300
初步计算
3. 监控室主控部分
所有前端的视频图像都传回监控室，在这里进行视频资料的显示、存储以及其他处理等，根据此项目需求，我们选用16路网络硬盘录像机以及8路网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，每台硬盘录像机配2T的硬盘，便可以存储一个月以上的视频资料。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。并且还可以通过主控键盘和鼠标控制云台的上下左右和镜头的变倍等，以便发现问题，及时跟踪。
3.显示控制存储设备清单
编号
类别
单位
数量
备注
1
数字嵌入式硬盘录像机
台
3

2
DVR专用硬盘2t
块
3

3
监视器
台
3

4
UPS电源
台
3

5
BNC接头
个
36

6
主控台
台
3
定制
7
分屏器
个
3

8
辅助材料
套
18
防水胶带，扎线带五金等

西环考务中心总体设计方案
西环考务中心闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成。
系统构成图、安装平面图

1.前端图像采集部分
西环考务中心闭路电视监控系统共设计16台摄像机。
一、 科目一考场设立6台摄像机，门口一台彩色红外一体化摄像机记录考生的进出场，办公人员上方一台彩色红外一体化摄像机，用于考生录指纹签字。对角两台彩色红外一体化摄像机用于照射考生考试时的行为。中间安装两台变焦带云台摄像机用于照射考生考试时的行为。
二、科目二候考室设立3台摄像机，门口一台彩色红外一体化摄像机记录考生的进出场。对角两台彩色红外一体化摄像机用于记录考试以及工作人员的行为。
三、科目二场地设立3台变焦带云台摄像机，场地中间两台变焦带云台摄像机用于记录考生考试的行为。
四、科目二场地加项设立4台摄像机。 半坡起步一台变焦带云台摄像机记录工作人员跟考生的行为。S弯道一台彩色红外一体化摄像机记录工作人员跟考生的行为。90度弯一台彩色红外一体化摄像机记录工作人员跟考生的行为。侧方停车一台彩色红外一体化摄像机记录工作人员跟考生的行为。
1.前端设备清单
编号
位置分布
单位
数量
备注
1
业务受理大厅
台
0
无
2
科目一考场
台
6

3
科目二候考室
台
3

4
科目二场地
台
3

5
科目二场地加项
台
4

6
摄像机支架
个
16

7
电源适配器
个
16

8
监控杆
个
7

9
云台
套
7

10
解码器
个
7

2传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带（同轴电缆）传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为考务中心的监控项目，此项目占地面积不是很大，各个前端摄像机距离监控室距离不是太远，都在400米以内，直接采用同轴电缆进行视频信号的传输，便可以满足客户的图像质量需求，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
所有线缆尽量在弱电管内敷设，监控点到最近的弱电管之间可以地埋或架空敷设，地埋线缆加保护套管，并且保证套管内没有接头；架空部分要根据线缆的跨距、荷重和机械强度来选择钢绞线，一般最小截面不小于10mm；架空电缆引入地埋时，地面上用一段0.5m长的套管进行保护，并固定牢靠，保护管根部应伸入地下0.2m。
2.传输设备清单
编号
类别
单位
数量
备注
1
75-5电缆线
米
2800
初步计算
2
电源线
米
1200
初步计算
3
pvc地埋管
根
350
初步计算
4
pvc卡线槽
根
350
初步计算
5
云台控制线
米
1700
初步计算
3.监控室主控部分
所有前端的视频图像都传回监控室，在这里进行视频资料的显示、存储以及其他处理等，根据此项目需求，我们选用16路网络硬盘录像机以及8路网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，每台硬盘录像机配2T的硬盘，便可以存储一个月以上的视频资料。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。并且还可以通过主控键盘和鼠标控制云台的上下左右和镜头的变倍等，以便发现问题，及时跟踪。
3.显示控制存储设备清单
编号
类别
单位
数量
备注
1
数字嵌入式硬盘录像机
台
3

2
DVR专用硬盘2t
块
3

3
监视器
台
3

4
UPS电源
台
3

5
BNC接头
个
32

6
主控台
台
3
定做
7
分屏器
个
3

8
辅助材料
套
16
防水胶带，扎线带等
矿区考务中心总体设计方案
矿区考务中心闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成。
系统构成图、安装平面图

1、 前端图像采集部分
矿区考务中心闭路电视监控系统共设计12台摄像机。
一、 科目一候考室设立2台摄像机，对角两台彩色红外一体化摄像机，用于考生的录像。
二、 科目一考场设立6台摄像机，门口一台彩色红外一体化摄像机记录考生的进出场，办公人员上方一台彩色红外一体化摄像机，用于考生录指纹签字。对角两台彩色红外一体化摄像机用于照射考生考试时的行为。中间安装两台变焦带云台摄像机用于照射考生考试时的行为。
三、 科目二候考室设立2台摄像机，门口一台彩色红外一体化摄像机记录考生的进出场。后墙一台彩色红外一体化摄像机用于记录考试以及工作人员的行为。
四、 科目二场地设立2台变焦带云台摄像机，场地中间两台变焦带云台摄像机用于记录考生考试的行为。
1.前端设备清单
编号
位置分布
单位
数量
备注
1
业务受理大厅
台
0
无受理大厅
2
科目一候考室
台
2

3
科目一考场
台
6

4
科目二候考室
台
2

5
科目二场地
个
2

6
科目二加项考场候考室
个
0
无候考室
7
科目二加项考场
个
0
现有
8
摄像机支架
套
13

9
电源适配器
个
13

10
监控杆

4

11
云台

4

12
解码器

4

2传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带（同轴电缆）传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为考务中心的监控项目，此项目占地面积不是很大，各个前端摄像机距离监控室距离不是太远，都在400米以内，直接采用同轴电缆进行视频信号的传输，便可以满足客户的图像质量需求，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
所有线缆尽量在弱电管内敷设，监控点到最近的弱电管之间可以地埋或架空敷设，地埋线缆加保护套管，并且保证套管内没有接头；架空部分要根据线缆的跨距、荷重和机械强度来选择钢绞线，一般最小截面不小于10mm；架空电缆引入地埋时，地面上用一段0.5m长的套管进行保护，并固定牢靠，保护管根部应伸入地下0.2m。
2.传输设备清单
编号
类别
单位
数量
备注
1
75-5电缆线
米
1700
初步计算
2
电源线
米
500
初步计算
3
pvc地埋管
根
150
初步计算
4
pvc卡线槽
根
130
初步计算
5
云台控制线
米
500
初步计算
3. 监控室主控部分
所有前端的视频图像都传回监控室，在这里进行视频资料的显示、存储以及其他处理等，根据此项目需求，我们选用16路网络硬盘录像机以及8路网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，每台硬盘录像机配2T的硬盘，便可以存储一个月以上的视频资料。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。并且还可以通过主控键盘和鼠标控制云台的上下左右和镜头的变倍等，以便发现问题，及时跟踪。
3.显示控制存储设备清单

编号
类别
单位
数量
备注
1
数字嵌入式硬盘录像机
台
2

2
DVR专用硬盘2t
块
2

3
监视器
台
2

4
UPS电源
台
2

5
BNC接头
个
26

6
主控台
台
2
定做
7
分屏器
个
2

8
辅助材料
套
13
防水胶带，扎线带等

荥阳考务中心总体设计方案
荥阳考务中心闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成。
系统构成图、安装平面图

1、 前端图像采集部分
荥阳考务中心闭路电视监控系统共设计10台摄像机。
一、 科目一候考室设立2台摄像机，对角两台彩色红外一体化摄像机，用于考生的录像。
二、 科目一考场设立6台摄像机，办公人员上方一台彩色红外一体化摄像机，用于考生录指纹签字。对角两台彩色红外一体化摄像机用于照射考生考试时的行为。中间安装变焦带云台摄像机用于照射考生考试时的行为
三、科目二候考室设立2台变焦带云台摄像机，场地中间两台变焦带云台摄像机用于记录考生考试的行为。
1.前端设备清单
编号
位置分布
单位
数量
备注
1
业务受理大厅
台
0
无受理大厅
2
科目一候考室
台
2

3
科目一考场
台
6

4
科目二候考室
台
2

5
科目二场地
台
0
现有
6
科目二场地加项
台
0
现有
7
科目二加项候考室
台
0
无受理大厅
8
摄像机支架
个
10

9
电源适配器
个
10

10
监控杆
个
2

11
云台
套
2

12
解码器
个
2

2.传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带（同轴电缆）传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为考务中心的监控项目，此项目占地面积不是很大，各个前端摄像机距离监控室距离不是太远，都在400米以内，直接采用同轴电缆进行视频信号的传输，便可以满足客户的图像质量需求，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
所有线缆尽量在弱电管内敷设，监控点到最近的弱电管之间可以地埋或架空敷设，地埋线缆加保护套管，并且保证套管内没有接头；架空部分要根据线缆的跨距、荷重和机械强度来选择钢绞线，一般最小截面不小于10mm；架空电缆引入地埋时，地面上用一段0.5m长的套管进行保护，并固定牢靠，保护管根部应伸入地下0.2m。
2、传输设备清单
编号
类别
单位
数量
备注
1
75-5电缆线
米
1300
初步计算
2
电源线
米
700
初步计算
3
pvc地埋管
根
150
初步计算
4
pvc卡线槽
根
130
初步计算
5
云台控制线
米
300
初步计算
3. 监控室主控部分
所有前端的视频图像都传回监控室，在这里进行视频资料的显示、存储以及其他处理等，根据此项目需求，我们选用16路网络硬盘录像机以及8路网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，每台硬盘录像机配2T的硬盘，便可以存储一个月以上的视频资料。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。并且还可以通过主控键盘和鼠标控制云台的上下左右和镜头的变倍等，以便发现问题，及时跟踪。
3.显示控制存储设备清单
编号
类别
单位
数量
备注
1
数字嵌入式硬盘录像机
台
1

2
DVR专用硬盘2t
块
1

3
监视器
台
1

4
UPS电源
台
1

5
BNCg接头
个
20

6
主控台
台
1
定做
7
分屏器
个
0

8
辅助材料
套
10
防水胶带，扎线带五金等

公交公司考务中心总体设计方案
公交公司考务中心闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成。
系统构成图、安装平面图

1、 前端图像采集部分
公交公司考务中心闭路电视监控系统共设计8台摄像机。
一、 业务受理大厅设4台摄像机，考试进出口各一台彩色红外一体化摄像机，主要用于考试进出场跟大厅的录像。大厅出口一台彩色红外一体化摄像机，用于对出口人员的录像，业务受理台设一台彩色红外一体化摄像机，用于规范民警以及工作人员的行为和办公。
二、 科目二候考室设立2台摄像机，门口一台彩色红外一体化摄像机记录考生的进出场。后墙一台彩色红外一体化摄像机用于记录考试以及工作人员的行为。
三、 科目二场地设立2台变焦带云台摄像机，场地中间两台变焦带云台摄像机用于记录考生考试的行为。
1.前端设备清单
编号
位置分布
单位
数量
备注
1
业务受理大厅
台
4

2
科目一候考室
台
0
无候考室
3
科目一考场
台
0
现有
4
科目二候考室
台
2

5
科目二场地
台
2

6
科目二场地加项
台
0
现有
7
科目二加项候考室
台
0
无候考室
8
摄像机支架
个
8

9
电源适配器
个
8

10
监控杆
个
2

11
云台
套
2

12
解码器
个
2

2传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带（同轴电缆）传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为考务中心的监控项目，此项目占地面积不是很大，各个前端摄像机距离监控室距离不是太远，都在400米以内，直接采用同轴电缆进行视频信号的传输，便可以满足客户的图像质量需求，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。
所有线缆尽量在弱电管内敷设，监控点到最近的弱电管之间可以地埋或架空敷设，地埋线缆加保护套管，并且保证套管内没有接头；架空部分要根据线缆的跨距、荷重和机械强度来选择钢绞线，一般最小截面不小于10mm；架空电缆引入地埋时，地面上用一段0.5m长的套管进行保护，并固定牢靠，保护管根部应伸入地下0.2m。
2、传输设备清单
编号
类别
单位
数量
备注
1
75-5电缆线
米
1200
初步计算
2
电源线
米
600
初步计算
3
pvc地埋管
根
160
初步计算
4
pvc卡线槽
根
160
初步计算
5
云台控制线
米
400
初步计算
3、 监控室主控部分
