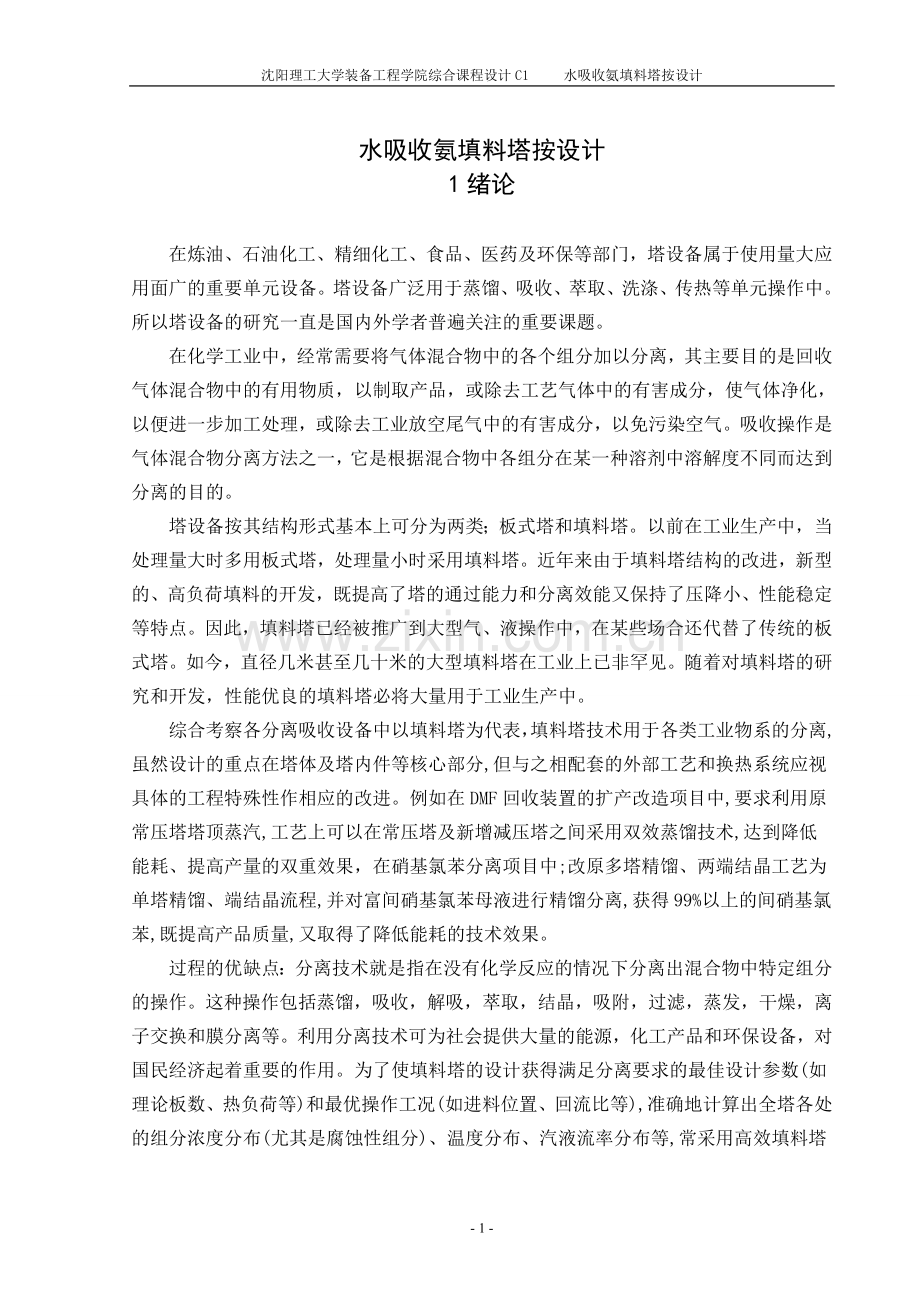

沈阳理工大学装备工程学院综合课程设计C1 水吸收氨填料塔按设计水吸收氨填料塔按设计1绪论在炼油、石油化工、精细化工、食品、医药及环保等部门，塔设备属于使用量大应用面广的重要单元设备。塔设备广泛用于蒸馏、吸收、萃取、洗涤、传热等单元操作中。所以塔设备的研究一直是国内外学者普遍关注的重要课题。在化学工业中，经常需要将气体混合物中的各个组分加以分离，其主要目的是回收气体混合物中的有用物质，以制取产品，或除去工艺气体中的有害成分，使气体净化，以便进一步加工处理，或除去工业放空尾气中的有害成分，以免污染空气。吸收操作是气体混合物分离方法之一，它是根据混合物中各组分在某一种溶剂中溶解度不同而达到分离的目的。塔设备按其结构形式基本上可分为两类；板式塔和填料塔。以前在工业生产中，当处理量大时多用板式塔，处理量小时采用填料塔。近年来由于填料塔结构的改进，新型的、高负荷填料的开发，既提高了塔的通过能力和分离效能又保持了压降小、性能稳定等特点。因此，填料塔已经被推广到大型气、液操作中，在某些场合还代替了传统的板式塔。如今，直径几米甚至几十米的大型填料塔在工业上已非罕见。随着对填料塔的研究和开发，性能优良的填料塔必将大量用于工业生产中。综合考察各分离吸收设备中以填料塔为代表，填料塔技术用于各类工业物系的分离,虽然设计的重点在塔体及塔内件等核心部分,但与之相配套的外部工艺和换热系统应视具体的工程特殊性作相应的改进。例如在DMF回收装置的扩产改造项目中,要求利用原常压塔塔顶蒸汽,工艺上可以在常压塔及新增减压塔之间采用双效蒸馏技术,达到降低能耗、提高产量的双重效果，在硝基氯苯分离项目中;改原多塔精馏、两端结晶工艺为单塔精馏、端结晶流程,并对富间硝基氯苯母液进行精馏分离,获得99%以上的间硝基氯苯,既提高产品质量,又取得了降低能耗的技术效果。过程的优缺点：分离技术就是指在没有化学反应的情况下分离出混合物中特定组分的操作。这种操作包括蒸馏，吸收，解吸，萃取，结晶，吸附，过滤，蒸发，干燥，离子交换和膜分离等。利用分离技术可为社会提供大量的能源，化工产品和环保设备，对国民经济起着重要的作用。为了使填料塔的设计获得满足分离要求的最佳设计参数(如理论板数、热负荷等)和最优操作工况(如进料位置、回流比等),准确地计算出全塔各处的组分浓度分布(尤其是腐蚀性组分)、温度分布、汽液流率分布等,常采用高效填料塔成套分离技术。而且,20世纪80年代以来,以高效填料及塔内件为主要技术代表的新型填料塔成套分离工程技术在国内受到普遍重视。由于其具有高效、低阻、大通量等优点,广泛应用于化工、石化、炼油及其它工业部门的各类物系分离。 氨是化工生产中极为重要的生产原料，但是其强烈的刺激性气味对于人体健康和大气环境都会造成破坏和污染， 氨对接触的皮肤组织都有腐蚀和刺激作用，可以吸收皮肤组织中的水分，使组织蛋白变性，并使组织脂肪皂化，破坏细胞膜结构。氨的溶解度极高，所以主要对动物或人体的上呼吸道有刺激和腐蚀作用，常被吸附在皮肤粘膜和眼结膜上，从而产生刺激和炎症。可麻痹呼吸道纤毛和损害粘膜上皮组织，使病原微生物易于侵入，减弱人体对疾病的抵抗力。氨通常以气体形式吸入人体，氨被吸入肺后容易通过肺泡进入血液，与血红蛋白结合，破坏运氧功能。进入肺泡内的氨，少部分为二氧化碳所中和，余下被吸收至血液，少量的氨可随汗液、尿液或呼吸排出体外。短期内吸入大量氨气后会出现流泪、咽痛、咳嗽、胸闷、呼吸困难、头晕、呕吐、乏力等。若吸入的氨气过多，导致血液中氨浓度过高，就会通过三叉神经末梢的反射作用而引起心脏的停搏和呼吸停止，危及生命。长期接触氨气，部分人可能会出现皮肤色素沉积或手指溃疡等症状；氨气被呼入肺后容易通过肺泡进入血液，与血红蛋白结合，破坏运氧功能。短期内吸入大量氨气后可出现流泪、咽痛、声音嘶哑、咳嗽、痰带血丝、胸闷、呼吸困难，可伴有头晕、头痛、恶心、呕吐、乏力等，严重者可发生肺水肿、成人呼吸窘迫综合症，同时可能发生呼吸道刺激症状。因此，吸收空气中的氨，防止氨超标具有重要意义。因此，为了避免化学工业产生的大量的含有氨气的工业尾气直接排入大气而造成空气污染，需要采用一定方法对于工业尾气中的氨气进行吸收，本次课程设计的目的是根据设计要求采用填料吸收塔吸收的方法来净化含有氨气的工业尾气，使其达到排放标准。设计采用填料塔进行吸收操作是因为填料可以提供巨大的气液传质面积而且填料表面具有良好的湍流状况，从而使吸收过程易于进行，而且，填料塔还具有结构简单、压降低、填料易用耐腐蚀材料制造等优点，从而可以使吸收操作过程节省大量人力和物力。 利用混合气体中各组分在同一种液体(溶剂)中溶解度差异而实现组分分离的过程称为气体吸收气体吸收是一种重要的分离操作，它在化工生产中主要用来达到以下几种目的。(1)分离混合气体以获得一定的组分。(2)除去有害组分以净化气体。(3)制备某种气体的溶液。一个完整的吸收分离过程，包括吸收和解吸两个部分。典型过程有单塔和多塔、逆流和并流、加压和减压等。2设计方案的确定2.1吸收剂的选择 吸收过程是依靠气体溶质在吸收剂中的溶解来实现的，因此，吸收剂性能的优劣，是决定吸收操作效果的关键之一，选择吸收剂时应着重考虑以下几方面。(1)溶解度 吸收剂对溶质组分的溶解度要大，以提高吸收速率并减少吸收剂的用量。(2)选择性 吸收剂对溶质组分要有良好的吸收能力，而对混合气体中其他组分不吸收或吸收甚微，否则不能直接实现有效分离。(3)挥发度要低 操作温度下吸收剂的蒸气压要低，以减少吸收和再生过程中吸收剂的挥发损失。(4)黏度 吸收剂在操作温度下的黏度越低，其在塔内的流动性越好，有助于传质速率和传热速率的提高。(5)其他 所选用的吸收剂应尽可能满足无毒性、无腐蚀性，不易燃易爆、不发泡、冰点低、价廉易得以及化学性质稳定等要求。吸收剂对溶质的组分要有良好地吸收能力，而对混合气体中的其他组分不吸收，且挥发度要低。所以本设计选择用清水作吸收剂，氨气为吸收质。水廉价易得，物理化学性能稳定，选择性好，符合吸收过程对吸收剂的基本要求。且氨气不作为产品，故采用纯溶剂。2.2流程选择及流程说明 吸收装置的流程主要有以下几种： (1)逆流操作 气相自塔底进入由塔顶排出，液相自塔顶进入由塔底排出，此即逆流操作。逆流操作的特点是传质平均推动力大，传质速率快，分离效率高，吸收剂利用率高。工业生产中多用逆流操作。 (2)并流操作 气、液两相均从塔顶流向，此即并流操作。并流操作的特点是，系统不受液流限制，可提高操作气速，以提高生产能力。并流操作通常用于以下情况：当吸收过程的平衡曲线较平坦时，流向对推动力影响不大；易溶气体的吸收或处理的气体不需吸收很完全；吸收剂用量特别大，逆流操作易引起液泛。 (3)吸收剂部分再循环操作 在逆流操作系统中，用泵将吸收塔排除液体的一部分冷却后与补充的新鲜吸收剂一同送回塔内，即为部分再循环操作。通常用于以下操作：当吸收剂用量较小，为提高塔的液体喷淋密度;对于非等温吸收过程，为控制塔内的温升，需取出一部分热量。该流程特别适宜于相平衡常数m值很小的情况，通过吸收液的部分再循环，提高吸收剂的使用效率。应当指出，吸收剂部分再循环操作较逆流操作的平均推动力要低，且需设置循环泵，操作费用增加。 (4)多塔串联操作 若设计的填料层高度过大，或由于所处理物料等原因需经常清理填料，为便于维修，可把填料层分装在几个串联的塔内，每个吸收塔通过的吸收剂和气体量都相等，即为多塔串联操作。此种操作因塔内需留较大空间，输液、喷淋、支撑板等辅助装置增加，使设备投资加大。(5) 串联-并联混合操作 若吸收过程处理的液量很大，如果用通常的流程，则液体在塔内的喷淋密度过大，操作气速势必很小（否则易引起塔的液泛），塔的生产能力很低。实际生产中可采用气相作串联、液相作并联的混合流程；若吸收过程处理的液量不大而气相流量很大时，可采用液相作串联、气相作并联的混合流程。 列出几种常见的吸收过程如图2.1。（a） 并流 （b）逆流图2.1 吸收流程 用水吸收NH3属高溶解度的吸收过程，为提高传质效率和分离效率，所以，本设计选用逆流吸收流程。该填料塔中，氨气和空气混合气体，经由填料塔的下侧进入填料塔中，与从填料塔顶流下的水逆流接触，在填料的作用下进行吸收。经吸收后的混合气体由塔顶排除，吸收了氨气的水由填料塔的下端流出。2.3塔填料选择 塔填料（简称为填料）是填料塔的核心构件，它提供了气、液两相相接触传质与传热的表面，其性能优劣是决定填料塔操作性能的主要因素。填料的比表面积越大，气液分布也就越均匀，传质效率也越高，它与塔内件一起决定了填料塔的性质。因此，填料的选择是填料塔设计的重要环节。塔填料的选择包括确定填料的种类、规格及材料。填料的种类主要从传质效率、通量、填料层的压降来考虑，填料规格的选择常要符合填料的塔径与填料公称直径比值D/d。2.3.1填料性能评价 填料种类的选择要考虑分离工艺的要求，通常考虑一下几个方面:(1)传质效率 传质效率即分离效率，它有两种表的方法：一是以理论级进行计算的表示方法，以每个理论级当量的填料层高度表示，即HETP值；另一方面是以传质速率进行计算的表示方法，以每个传质单元相当高度表示，即HTU值。在满足工艺要求的前提下，应选用传质效率高，即HEYP(或HTU值)低的填料。对于常用的工业填料，其HEYP(或HTU值)可由有关手册或文献中查到，也可以通过一些经验公式来估算。(2)通量 在相同的液体负荷下，填料的泛点气速愈高或气相动能因子愈大，则通量愈大，塔的处理能力亦越大。因此在选择填料种类时，在保证具有较高传质效率的前提下，应选择具有较高泛点气速或气相动能因子的填料。对于大多数常用填料其泛点气速或气相动能因子可由有关手册或文献中查到，也可以通过一些经验公式来估算。(3)填料层的压降 填料层的压降是填料的主要应用性能，填料层的压降越低，动力消耗越低，操作费用越小。选择低压降的填料对热敏性物系的分离尤为重要。比较填料的压降(4)填料的操作性能。填料的操作性能主要指操作弹性、抗污堵性及抗热敏性等。所选填料应具有较大的操作弹性，以保证塔内气、液负荷发生波动时维持操作稳定。同时，还应具有一定的抗污堵、抗热敏能力，以适应物料的变化及塔内温度变化。此外，所选的填料要便于安装、拆卸和检修。2.3.2装填类型选择 填料种类很多，根据填料方式不同，可分为散装填料和规整填料两大类。 1、散装填料散装填料是一个个具有一定几何形状和尺寸的颗粒体，一般以随机的方式堆积在塔内，又称为乱堆填料或颗粒填料。散装填料根据结构特点不同，可分为环形填料、鞍形填料、环鞍形填料及球形填料等。现介绍几种典型的散装填料。(1)拉西环填料。其结构为外径与高度相等的圆环，可用陶瓷、塑料、金属等材质制造。拉西环填料的气液分布较差，传质速率低，阻力大，通量小，目前工业上已很少用了。(2)鲍尔环填料。鲍尔环是在拉西环的基础上改进而得。其结构为在拉西环的侧壁上开出两排长方形的窗孔，被切开的环壁的一侧仍与壁面相连，另一侧向环内弯曲，形成内伸的舌叶，诸舌叶的侧边在环中心相搭，可用陶瓷、塑料、金属等材质制造。鲍尔环由于环壁开孔，大大提高了环内空间及环内表面的利用率，气体阻力小，液体分布均匀。与拉西环相比，其通量可增加50%左右。鲍尔环是目前应用较广的填料之一。(3)阶梯环填料。阶梯环是对鲍尔环的改进，与鲍尔环相比，阶梯环高度减少了一半，并在一端增加了一个锥形翻边。由于高径比减少，使得气体绕填料外壁的平均路径大为缩短，减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度，而且使填料之间由线接触为主变成以点接触为主，这样不但增加了填料间的间隙，同时成为液体沿填料表面流动的汇集分散点，可以促进液膜的表面更新，有利于传质效率的提高。阶梯环的综合性能优于鲍尔环，成为目前使用的环形填料中最为优良的一种。(4)弧鞍填料。弧鞍填料属鞍形填料的一种，其形状如同马鞍，一般采用瓷质材料制成。弧鞍填料的特点是表面全部敞开，不分内外，液体在表面来那个侧均匀的流动，表面利用率高，流道呈弧形，流动阻力小。其缺点是易发生套叠，致使一部分填料表面被重合，使传质效率降低。弧鞍填料强度较差，容易破碎，工业生产应用不多。(5)矩鞍填料。将弧鞍填料两端的弧形面改成矩形面，且两面大小不等，即成为矩鞍填料。矩鞍填料堆积时不会套叠，液体分布较均匀。矩鞍填料一般采用瓷质材料制成，其性能优于拉西环。目前国内绝大多数应用瓷拉西环的场合，均已被矩鞍填料所取代。(6)环矩鞍填料。环矩鞍填料是兼顾环形和鞍形结构特点而设计出的一种新型填料，该填料一般以金属材质制成，故又称为金属环矩鞍填料。环矩鞍填料将环形填料和鞍形填料两者的优点集于一体，其综合性能优于鲍尔环和阶梯环，是工业应用最为普遍的一种金属散装填料。下图为几种实体填料： 拉西环 鲍尔环 阶梯环 弧鞍形填料 矩鞍形填料图2.2 几种实体填料 2、规整填料规整填料是按一定的几何图形排列，整齐堆砌的填料。规整填料种类很多，根据几何结构可分为格栅填料、波纹填料、脉冲填料等。工业上应用的规整填料绝大部分为波纹填料。波纹填料按结构分为网波纹填料和板波纹填料两大类，可用陶瓷、塑料、金属等材质制造。金属丝网波纹填料是网波纹填料的主要形式，是由金属丝网制成的。其特点是压降低、分离效率高，特别适用于精密精馏及真空精馏装置，为难分离物系、热敏性物系的精馏提供了有效的手段。尽管其造价高，但因性能优良仍得到广泛使用。金属板波纹填料是板波纹填料的主要形式。该填料的波纹板片上冲压有许多的小孔，可起到粗分配板片上的液体，加强横向混和作用。波纹板片上轧成细小沟纹，可起到细分配板片上的液体、增强表面润湿性能的作用。金属孔板波纹填料强度高，耐腐蚀性强，特别适用于大气直径塔及气、液负荷较大的场合。波纹填料的优点是结构紧凑，阻力小，传质效率高，处理能力大，比表面积大。其缺点是不适用于处理黏度大、易聚合或有悬浮物的材料，且装卸、清理困难，造价高。综上所述，经分析各填料特点、性能，本课设选择散装阶梯环填料。2.3.3填料材质的选择工业上，填料的材质分为陶瓷、金属和塑料三大类.(1)陶瓷填料。陶瓷填料具有良好的耐腐蚀性及耐热性，一般能耐除氢氟酸以外的常见的各种无机酸、有机酸的腐蚀，对强碱介质，可以选用耐碱配方制造的耐碱陶瓷填料。陶瓷填料因其质脆、易碎，不易在高冲击强度下使用。陶瓷填料价格便宜，具有很好的表面润湿性，工业上，主要用于气体吸收、气体洗涤、液体萃取等过程。(2)金属填料。金属填料可用多种材质制成，金属材料的选择主要根据物系的腐蚀性和金属材质的耐腐蚀性来综合考虑。碳钢填料造价低，且具有良好的表面湿润性能，对于无腐蚀或低腐蚀性物系应优先考虑使用；不锈钢填料耐腐蚀性强，一般能耐以外常见物系的腐蚀，但其造价较高；钛材、特种合金钢等材质制成的填料造价级高，一般只在某些腐蚀性极强的物系下使用。金属填料可制成薄壁结构（0.20.1mm），与同种类型、同种规格的陶瓷、塑料填料相比，它的通量大、气体阻力小，且具有很高的抗冲击性能，能在高温、高压、高冲击强度下使用，工业应用主要以金属填料为主。(3)塑料填料。塑料填料的材质主要包括聚丙烯、聚乙烯及聚氯乙烯等，国内一般多采用聚丙烯材质。塑料填料的耐腐蚀性能较好，可耐一般的无机酸、碱和有机溶剂的腐蚀。其耐温性良好，可长期在100以下使用。聚丙烯填料在低温（低于0）时具有冷脆性，在低于0的条件下使用要谨慎，可选用耐低温性能好的聚氯乙烯填料。塑料填料具有轻质、廉价、耐冲击、不易破碎等优点，多用于吸收、解吸、萃取、除尘等装置中。塑料填料的缺点是表面润湿性能较差，在某些特殊应用场合，需要对其表面进行处理，以提高表面润湿性能。所以本次课设选用聚丙烯填料。2.3.4填料规格的选择通常，散装填料与规整填料的规格标示方法不同，选择地方法亦不尽相同。散装填料规格的选择。散装填料的规格通常是指填料的公称直径。工业塔常用的散装填料主要有DN16、DN25、DN38、DN50、DN76等几种规格。同类填料，尺寸越小，分离效率越高，但阻力增加，通量减小，填料费用也增加很多。而大尺寸的填料应用于小塔径中，又会产生液体分布不良及严重的壁流，使塔的分离效率降低。本课设处理量不大，所用的塔直径不会太大，可选用50mm规整填料规格的选择。工业上常用规整填料的型号和规格的表示方法很多，国内习惯用比表面积表示，主要有125、150、250、350、500、700等几种规格。同种类型的规整填料，其比表面积越大，传质效率越高，但阻力增加，通量减小，填料费用也明显增加。选用时应从分类要求、通量要求、场地要求、物料性质及设备投资、操作费用等方面综合考虑，使所选填料既能满足工艺要求，又具有经济合理性。应当指出，一座填料塔可以选用同种类型、同一规格的填料，也可以使用同种类型、不同规格的填料；可以选用同种类型的填料，也可以选用不同类型的填料；有的塔段可选用规整填料，而有的塔段可选用散装填料。 综上所述选用50mm聚丙烯阶梯环塔填料，其主要性能参数查表2.1得：比表面积a：114.2 空隙率：0.927干填料因子：国内阶梯环特性数据见表2.1。表2.1 国内阶梯环特性数据材质外径d，mm外径高厚dH比表面积at，m2/m3空隙率，m3/m3个数n，个/m3堆积密度p，kg/m3干填料因子at/3，m-1填料因子，m-1塑料253850762517.51.43819150301.576373228132.5114.289.950.900.910.9270.92981500272009980342097.857.576.868.4313175.6143.11122401208072 3 工艺计算3.1物料衡算，确定塔顶、塔底的气液流量和组成空气和水的物性常数如下：空气：水： 表面张力为：L=72.6 dyn/cm=940896 kg/h2已知20下氨在水中的溶解度系数亨利系数 相平衡常数 E亨利系数 H溶解度系数 Ms相对摩尔质量 m相对平衡常数进塔气相摩尔比为：出塔气相摩尔比为：对于纯溶剂吸收过程，进塔液相组成为：(清水)混合气体的平均摩尔质量为：混合气体流量：惰性气体流量：最小液气比：取实际液气比为最小液气比的2倍，则可得吸收剂用量为：V单位时间内通过吸收塔的惰性气体量，kmol/s;L单位时间内通过吸收塔的溶解剂，kmol/s;Y1、Y2分别为进塔及出塔气体中溶质组分的摩尔比，koml/koml;X1、X2分别为进塔及出塔液体中溶质组分的摩尔比，koml/koml;液气比 经计算该吸收过程为低浓度吸收过程，溶液的物性数据可近似取纯水的物性数据。混合气体的黏度可近似取为空气的黏度。3.2塔径计算混合气体的密度 采用埃克特泛点关联式计算泛点速度：气体质量流量：液相质量流量可近似按纯水的流量计算，即：填料总比表面积：水的黏度 F泛点气速，m/s； g重力加速度，981m/s2 at填料总比表面积，m2m3 填料层空隙率，m3m3； V,L气相、液相密度，k/m3； L液体粘度，mPas;A,K关联常数。A、 K取值可由表3.13.1不同类型填料的A、K值散装填料类型AK规整填料类型AK塑料鲍尔环0.09421.75金属阶梯环0.1061.75金属鲍尔环0.11.75瓷矩鞍0.1761.75塑料阶梯环0.2041.75金属环矩鞍0.062251.75取泛点率为0.6，即则 D塔径，m；V操作条件下混合气体的体积流量，m3/s ;空塔气速，即按空塔截面积计算的混合气体线速度，m/s. 圆整后取 D=0.8m（常用的标准塔径为400、500、600、700、800、1000、1200、1400、1600、2000、2200）泛点率校核：（对于散装填料，其泛点率的经验值为）填料规格校核： 液体喷淋密度校核：取最小润湿速率为：所以 经以上校核可知，填料塔直径选用合理。3.3填料层高度计算查表知， 0，101.3 下，在空气中的扩散系数由，则293，101.3下，在空气中的扩散系数为液相扩散系数液体质量通量为气体质量通量为脱吸因数为气相总传质单元数为：气相总传质单元高度采用修正的恩田关联式计算：不同材质的c值见表3.23.2 不同材质的c值材质钢陶瓷聚乙烯聚氯乙烯碳玻璃涂石蜡的表面表面张力，N/m10375613340567320查表知，所以，气膜吸收系数由下式计算：液膜吸收系数由下式计算：表3.3 各类填料的形状系数填料类型球棒拉西环弧鞍开孔环值0.720.7511.191.45查表3.2得：则由 得，则 气膜体积吸收系数，； 液膜体积吸收系数，；由 HOG气相传质单元高度，m 塔截面积，m2由 Z填料层高度，m设计取填料层高度为：对于阶梯环填料，将填料层分为2段设置，每段4.5m，两段间设置一个液体再分布器。3.4填料层压降计算采用Eckert通用关联图计算填料层压降横坐标为：已知：纵坐标为：图3.1通用压降关联图查图3.1得，填料层压降为：3.5液体分布装置 液体分布器的作用：液体分布装置设于填料层顶部，用于将塔顶液体均匀分布在填料表面上，液体的分布装置性能对填料塔效率影响很大，特别是大直径、低填料层的填料塔，尤其需要性能良好的液体分布装置。由于液体在填料塔内分布均匀，可以增大填料的润湿表面积，以提高分离效果。因此，液体在塔顶的初始均匀喷淋，是保证填料塔达到预期分离效果的重要条件。从喷淋密度考虑，应保证每60的塔截面上约有一个喷淋点，这样，可以防止塔内壁流和沟流现象. 常用的液体分布装置有莲蓬式、盘式、齿槽式及多孔管式分布器等。莲蓬式喷淋器:液体经半球形喷头的小孔喷出。小孔直径为310m，做同心圆排列，喷洒角不超过。这种喷淋器结构简单，但只适用于直径小于600mm的塔中，且小孔易堵塞。盘式分布器:盘低开有筛孔的称为塞孔式，盘底装有垂直短管的称为溢流管式。液体加至分布盘上，经筛孔或溢流短管流下。筛孔式的 液体分布效果好，而溢流管式自由截面积较大，且不易堵塞。盘式分布器常用于直径较大的塔中，基本可保证液体分布均匀，但其制造较麻烦。 齿槽式分布器:液体先经过主干齿槽向其下个条形做第一级分布，然后再向填料层上面分布。这种分布自由截面积大，不易堵塞，多用于直径较大的填料塔。多孔环管式分布器:由多孔圆形盘管、联接管及中央进料管组成。这种分布器气体阻力小，特别使用于液量小而气量大的填料吸收塔。 液体在塔顶的初始均匀喷淋，是保证填料塔达到预期分离效果的重要条件。近年来的实践表明，大直径填料塔的放大问题主要是保证液体初始分布均匀，若能保证单位塔截面的喷淋点数目与小塔相同，大型填料塔的传质效率将不会低于小型塔。液体分布装置的安装位置，须高于填料层表面200mm,以提供足够的自由空间，让上升气流不受约束地穿过分布器。根据氨气易溶解的性质，可选用目前应用较为广泛的多孔型布液装置中的排管式喷淋器。多孔型布液装置能提供足够均匀的液体分布和空出足够大的气体通道（自由截面一般在70%以上），也便于制成分段可拆结构。液体引入排管喷淋器的方式采用液体由水平主管一侧引入，通过支管上的小孔向填料层喷淋。排管式喷淋器采用塑料制造。 分布点密度计算： 为了使液体初始分布均匀，原则上应增加单位面积上的喷淋点数。但是，由于结构的限制，不可能将喷淋点设计得很多。根据Eckert建议，当时，每塔截面设一个喷淋点。则总布液孔数为：布液计算：由 取，则 3.6液体再分布装置实践表明，当喷淋液体沿填料层向下流动时，不能保持喷淋装置所提供的原始均匀分布状态，液体有向塔壁流动的趋势。因而导致壁流增加、填料主体的流量减小、塔中心的填料不被润湿，影响了流体沿塔横截面分布的均匀性，降低传质效率。所以，设置再分布装置是十分重要的。液体分布器分为截锥形再分布器、边圈槽型再分布器、改进截锥形再分布器,见图3.2。可选用多孔盘式再分布器。分布盘上的孔数按喷淋点数确定，孔径为49.7mm。为了防止上一填料层来的液体直接流入升气管，应在升气管上设帽盖。它的设计数据如下：分布盘外径-785mm，升气管数量-6.图3.2（a）、（b）为两种截锥式再分布器。其中（a）型是将截锥体固定在塔壁上，其上下均可装满填料，锥体不占空间，是最简单的一种。（b）型是在截锥上方设支承板，截锥以下隔一段距离再放填料，需分段卸出填料时可用此型。截锥体与塔壁的夹角一般取为35-400，截锥下口直径D1=（0.70.8）D。截锥型再分布器适于直径800mm以下的塔应用。图3.2（c）为边圈槽形再分布器。壁流液汇集于边圈槽中，再由溢流管引入填料层。边槽宽度为50100mm，可依塔径大小选取，溢流管直径为1632mm，一般取34根溢流管。此型结构简单，气体通过截面较大，可用于3001000mm直径的塔中，其缺点是喷洒不够均匀。图3.2（d）为改进形分配锥，此型既改善了液体分布情况，又有较大的自由截面积，适用于600mm以下塔径。综上所述，本设计选用边圈槽形再分布器，边槽宽度为70mm，溢流管直径为25mm。 （a）、（b）截锥式 （c）边圆槽形 （d）改进截锥式图3.2 常用液体再分布器3.7填料支撑装置填料支承装置用于支承塔填料及其所持有的气体、液体的质量，同时起着气液流道及气体均布作用。故在 设计支承板是应满足下列三个基本条件：（1）自由截面与塔截面之比不小于填料的空隙率；（2）要有足够的强度承受填料重量及填料空隙的液体；（3）要有一定的耐腐蚀性。用竖扁钢制成的栅板作为支承板最为常用，如图3.3中的（a）。栅板可以制成整块或分块的。一般当直径小于500mm时可制成整块；直径为600800mm时，可以分成两块；直径在9001200mm时，分成三块；直径大于1400mm时，分成四块；使每块宽度约在300400mm之间，以便拆装。栅板条之间的距离应约为填料环外径的0.60.7。在直径较大的塔中，当填料环尺寸较小的，也可采用间距较大的栅板，先在其上布满尺寸较大的十字分隔瓷环，再放置尺寸较小的瓷环。这样，栅板自由截面较大，如图3.3（c）所示。当栅板结构不能满足自由截面要求时，可采用如图3.3（b）所示的升气管式支承板。气相走升气管齿缝，液相由小孔及缝底部溢流而下。这类支承板，有足够齿缝时，气相的自由截面积可以超过整个塔德横截面积，所以绝不会在此造成液泛。本设计塔径D=800mm，采用结构简单、自由截面较大、金属耗用量较小，由竖扁钢制成的栅板作为支承板，将其分成两块，栅板条之间的距离约为24.7mm。为了改善边界状况，可采用大间距的栅条，然后整砌一、二层按正方形排列的瓷质十字环，作为过渡支承，以取得较大的孔隙率。由于采用的是50mm的填料，所以可用75mm的十字环。 （a）栅板 （b）升气管式 （c）十字隔板环层图3.3 填料支承板填料支撑装置对于保证填料塔的操作性能具有重大作用。采用结构简单、自由截面较大、金属耗用量较小的栅板作为支撑板。为了改善边界状况，可采用大间距的栅条，然后整砌一、二层按正方形排列的瓷质十字环，作为过渡支撑，以取得较大的孔隙率。由于采用的是的填料，所以可用的十字环。塔径，设计栅板由2块组成。且需要将其搁置在焊接于塔壁的支持圈或支持块上。分块式栅板，每块宽度为400mm，每块重量不超过700N，以便从人孔进行装卸。3.8.流体进出口流差填料塔的气体进口既要防止液体倒灌，更要有利于气体的均匀分布，对500mm直径以下的小塔，可使进气管伸到塔中心位置，管端切成450向下斜口或切成向下切口，使气流折转向上。对1.5m以下直径的塔，管的末端可制成下弯的锥形扩大器，或采用其它均布气流的装置。气体出口装置既要保证气流畅通，又要尽量除去被夹带的液沫。最简单的装置是在气体出口处装一除沫挡板，或填料式、丝网式除雾器，对除沫要求高时可采用旋流板除雾器。由于本设计对排放的净化气体中的液相夹带要求不严，可不设除液沫装置。为防止塔内与塔外气体串通，常压吸收塔可采用液封装置。常压塔气体进出口管气速可取1020m/s（高压塔气速低于此值）；液体进出口管气速可取0.81.5m/s（必要时可加大些）。管径依所选气速决定后，应按标准管规格进行圆整，并规定其厚度。 气体进气口气速取15m/s，液体进液口流速取1.2m/s气体进出口管直径： 液体流量： 液体进出口管直径： 按标准管规格进行圆整后得，气体进口出管直径D1=115.9mm，厚度为10mm 液体进出管直径D2=41.63mm，厚度为8mm。 设计位于塔底的进气管时，主要考虑两个要求：压力降要小和气体分布要均匀。由于填料层压力降较大，减弱了压力波动的影响，从而建立了较好的气体分布；同时，本装置由于直径较小，可采用简单的进气分布装置。由于对排放的净化气体中的液相夹带要求不严，可不设除液沫装置。4 设计一览表 经上述论述和计算得填料吸收塔设计一览表（见表4.1）表4.1 填料吸收塔设计一览表吸收塔类型：聚丙烯阶梯环吸收填料塔混合气处理量： 4500m3/h名称工艺参数物料名称清水混合气体操作压力，kPa101.3101.3操作温度，2020流体密度，kg/m3998.21.205黏度，kg/(m*h)3.60.065表面张力，kg/h940896427680(聚乙烯)流量，kg/h4819.3235323.5流速，m/s9581.95461810596.13854接管尺寸（直径）41.63115.9塔径，mm800填料层高度，mm900压降，KPa6.622操作液气比0.904分布点数845对本设计的评述历时三个星期的化工原理课程设计结束了，在这个课程设计过程当中，我们综合地运用了我们所学习过的流体力学，吸收等方面的化工基础知识，设计了一款可应用于吸收氨的填料塔。在为期三周的课程设计当中我感触最深的便是实践联系理论的重要性，当遇到实际问题时，只要认真思考，用所学的知识，再一步步探索，是完全可以解决遇到的一般问题的。这次的课程设计内容包括工艺流程的设计，塔板结构的设计，数据的校验。目的主要是使我们对化学工艺原理有一定的感性和理性认识；对水吸收氨等方面的相关知识做进一步的理解；培养和锻炼我们的思维实践能力，使我们的理论知识与实践充分地结合，做到不仅具有专业知识，而且还具有较强的实践能力，能自主分析问题和解决问题。在大一和大二我们学的都是一些理论知识，而这一次的课程设计更多的是要我们去学会运用理论知识思考。好多东西看起来十分简单，一看结构图都懂，但它在实际设计中就是有许多要注意的地方，有些东西也与你的想象不一样，我们这次的课程设计就是要我们跨过这道实际和理论之间的鸿沟。在设计的过程当中，有很多数据设计出来不一定能如人意，有些要反复试算很多遍，很能考验耐性。有些人可能会为了美观或省事而在图上面改数据或者采用跟计算不一致的画法，但是本人认为，应当实事求是，该是怎样的就怎么样。毕竟这是一个训练的过程，如果我们都不抱着实事求是的态度的话，那么这个训练的意义就没有那么大了。整个设计的过程绝大部分数据都是有书可查，有标准可参照的。 三周的课程设计虽然短暂而劳累，但却给我以后的道路指出一条明路，那就是思考着做事，将事半功倍。我做事的心态也得到磨练，也改变了很多不良的习惯，这就是此次课程设计最大的的收获吧。参考文献 1匡国柱,史启才,化工单元过程及设备课程设计M.化学工业出版社 :197-234 2路秀林,王者相,塔设备M.化学工业出版社 3 姚玉英，陈常贵，刘邦孚，等.化工原理M.第1版.天津科学技术出版社， 2006：71-195 4马江权,化工原理课程设计M.北京市:中国石化出版社.2009 5涂伟萍，陈佩珍，程达芳，等.化工过程及设备设计M.第1版.化学工业出版社， 2000：79-114 7 陈英南，刘玉兰.常用化工单元设备的设计M.第1版.华南理工大学出版社， 2005：66-941气体出口 2液体入口 3液体喷淋装置 4塔壳5填料 6液体再分布装置 7填料 8支承栅板9气体入口 10液体出口附图 填料塔总体结构简图附图 填料塔总体结构简图 15.（2012杭州市）某学生将锌粒放人CuSO4溶液中，发现锌粒表面有红色物质析出，同时还有少量无色无味气泡产生。对于产生气泡的“异常现象”，下列猜想无科学道理的是 （ ） A产生的气体可能是H2 B产生的气体可能是CO2 CCuSO4溶液中可能含有少量的某种酸 DCuSO4溶液的pH可能小于716.（2012.临沂）小明设计实验探究铁、铜、银三种金属的活动性顺序。他设计了四个实验方案，分别选择的试剂是：铜、银、硫酸亚铁溶液； 铁、银、硫酸铜溶液 ；银、硫酸亚铁溶液、硫酸铜溶液 ；铜、硫酸亚铁溶液、硝酸银溶液 。上述四个方案所选试剂正确的是：（ ）A、 B、 C、 D、17.（2012.眉山市）向AgNO3和Cu( NO3)2混合溶液中加入一定量的锌粉，
