海西星城楼宇智能化系统设计方案书-毕业论文.doc

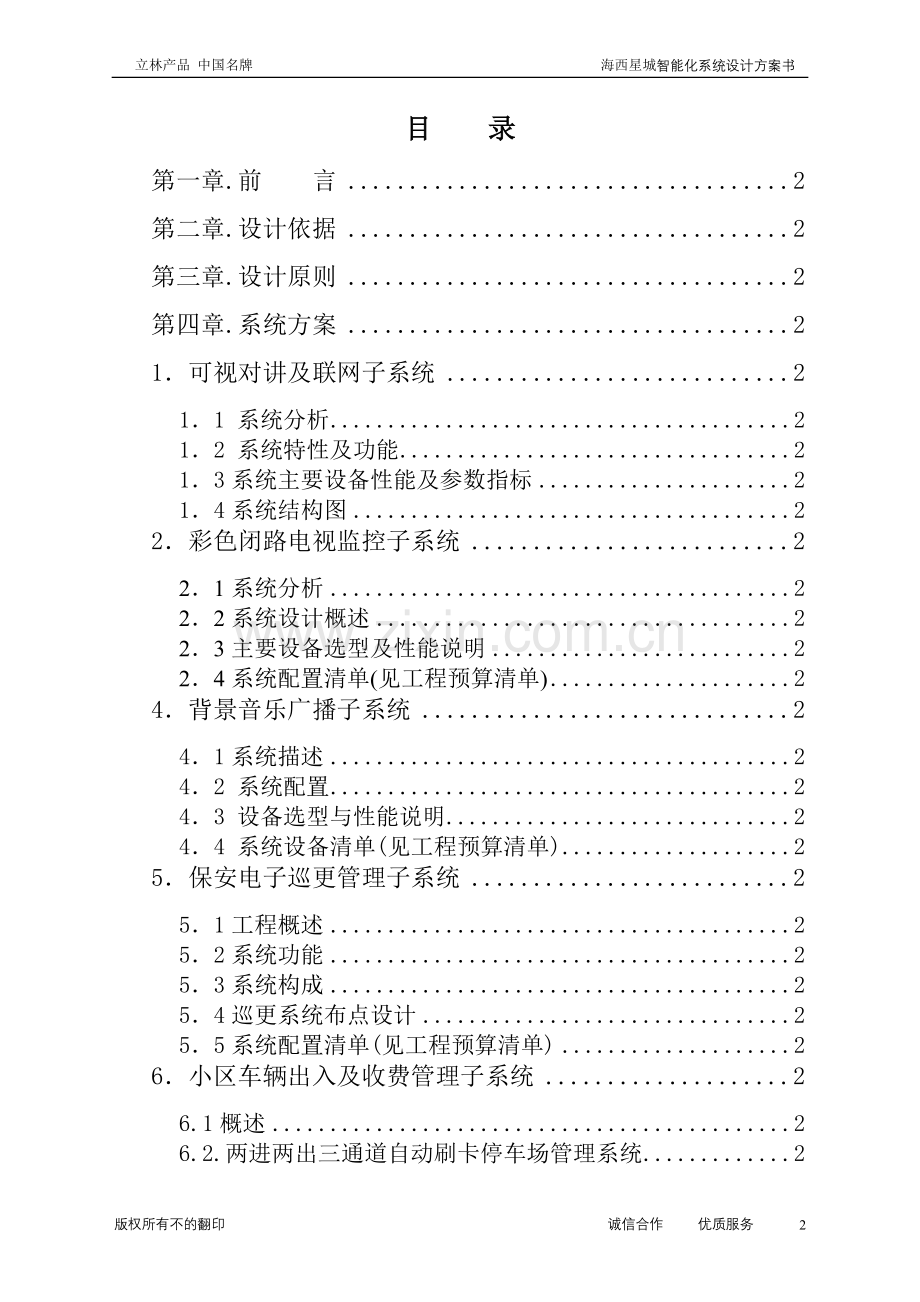

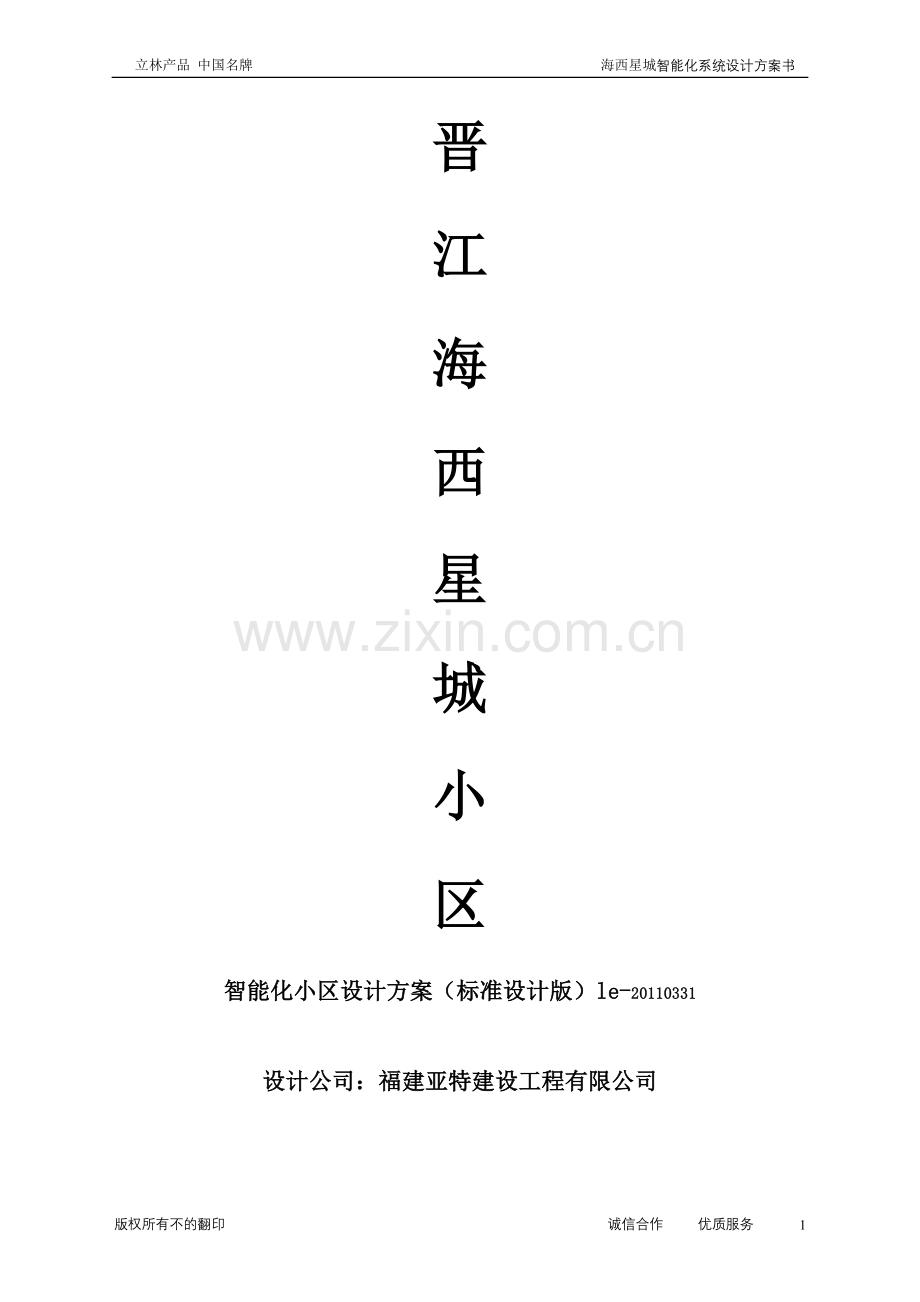

立林产品 中国名牌 海西星城智能化系统设计方案书晋江海西星城小区智能化小区设计方案（标准设计版）le-20110331设计公司：福建亚特建设工程有限公司目 录第一章.前 言2第二章.设计依据2第三章.设计原则2第四章.系统方案21可视对讲及联网子系统211 系统分析212 系统特性及功能213系统主要设备性能及参数指标214系统结构图22彩色闭路电视监控子系统221系统分析222系统设计概述223主要设备选型及性能说明224系统配置清单(见工程预算清单)24背景音乐广播子系统241系统描述242 系统配置243 设备选型与性能说明244 系统设备清单(见工程预算清单)25保安电子巡更管理子系统251工程概述252系统功能253系统构成254巡更系统布点设计255系统配置清单(见工程预算清单)26小区车辆出入及收费管理子系统26.1概述26.2.两进两出三通道自动刷卡停车场管理系统26.3SWO-268Z系统特点264系统设备配置（见系统设备清单及工程预算）27.小区周界防范系统27.1概述272主要设备性能指标及参数273系统配置清单(见工程预算清单)2第五章.系统工程施工2第六章.系统工程维护与保养2第一章.前 言厦门立林科技有限公司是一家专业研发、生产、销售智能化安全管理系统及网络产品为一体的高新技术企业，历经十几年的创业、发展，现已拥有控股合资公司赛弗豪斯、控股智能网络公司等十多家下属企业和分布全国的37家销售分公司、办事处，生产办公面积21800平方米，在中国楼宇对讲行业中最早申请并通过ISO9001质量体系和ISO14000环境体系认证，为中国安防协会副理事长单位、DCN联盟副会长单位、国家及行业标准起草单位，在行业居领导地位。“专精创造领先。”立林科技分别在厦门和北京设立研发中心，与ABB、海尔、清华同方、北京汉王等多家知名企业有技术、产品等多方面的合作，拥有众多专业技术高端人才。正是具备如此专精的研发团队，使立林在国内：率先推出两线无极性的楼宇对讲产品率先实现小区联网率先推出图文并茂的信息发布系统率先推出集楼宇对讲、信息发布、远程抄表、智能家居控制为一条总线的传输系统率先推出数字家居控制系统“缔造行业精品。”立林科技严把质量关，制定了完善的质量控制程序，拥有先进的工艺设备（SMT）和完善的环境检测手段。拥有初具规模的模具厂、注塑厂、贴片厂和生产车间，基本实现了产品全套工序的自主生产，在更大程度上确保产品质量。2007年立林被中国产品质量协会认定为“质量信誉AAA等级”、被中国质量检验协会核定为“全国质量检验稳定合格产品（1996年2006年）”。“奉献真诚服务。”立林打破传统的代理商模式，在中国区域具备强大与完善的直接销售与服务网络。为了更好地贴近客户，了解顾客需求，立林每年进行全国性的顾客满意度调查，并在行业内唯一开通全国统一服务热线：95105895，拥有健全的售前、售中与售后服务体系。“荣誉见证实力！”立林中国安防协会副理事长单位；全国安全防范报警系统标准化技术委员会（SAC/TC100）通讯委员单位；国家标准安全防范工程技术规范GB50348-2004的编制起草单位；行业标准楼宇对讲系统及电控防盗门通用技术条件GA/T-72-2005的起草单位；国家科技成果重点推广计划项目的技术依托单位；建标【2006】78号居住区数字技术应用DCN设备控制通信协议标准主编单位；安防行业唯一 被国际认证联盟IQNet授予最高奖项“管理卓越奖”；对讲行业唯一 中国安防协会“创新产品奖”；对讲行业唯一 3111试点工程推荐优秀安防企业；中国安防十大品牌；中国安防十大杰出民族品牌；中国市场产品质量用户满意第一品牌；福建名牌；福建省著名商标；因此，我司在小区智能管理系统集成及其它弱电系统集成领域，拥有先进的技术方案、成熟的产品设备和丰富的工程设计施工经验。此次，我们希望能将我司在以往完成的住宅小区智能系统工程设计施工中所积累的宝贵经验，结合公司质量保证管理体系，从设计、施工、服务等环节，与业主紧密配合，结合尚海湾这个高尚典雅小区的建筑特点，实现全过程、全要素的质量控制与管理，使小区智能管理系统工程能为尚海湾这颗灿烂明珠增添一份光彩。40版权所有不的翻印 诚信合作 优质服务第二章.设计依据 1、民用建筑电气设计规范JGJ/T16922、民用闭路监视电视系统工程技术规范GB50198943、安全防范工程程序与要求GA/T75944、安全防范系统通用图形符号GA/T74945、防盗报警控制器通用技术条件GB12663906、通用型应用电视设备可靠性实验方法GB12332907、电子测量仪器安全要求GB4793848、入侵探测器通用技术条件GB10408.1899、中国电气装置安装工程施工及验收规范GBJ2328210、工程系列机电设备集散式计算机管理车库系统JD1511211、低压配电装置及线路设计规范GBJ548312、工程系列机电设备计算机管理系统主要设备、器材名称代号（二） JD15-30213、通用机电用电设备配电规范GB500559314、电气安装工程1KV配线工程施工及验收规范GB5025815、可视对讲系统规范GA/T269-200116、国家康居示范工程智能化星级示范小区技术细则17、尚海湾智能化功能要求及询价函第三章.设计原则本次设计方案的思路既承接了项目开发商的设计定位思路，又遵循了以下原则：1 首先是系统与设备的安全性、稳定性及可靠性：如：本次设计采用的是厦门立林科技公司自行开发生产的JB-2000MGLC小区家居智能化管理系统，是经过国家建设部、公安部等众多单位的严格检测与认证的系统，并在全国住宅智能工程建设中被广泛使用，其安全性与可靠消息是不言而喻的，福建省名牌、全国知名品牌的产品、雄厚技术与经济实力的公司完全可以与本项工程相配套。2 其次是设备的适用性、可行性：小区智能化工程是为小区住户创造安全、舒适而有品位的，因此起系统设备必须适应不同的环境，融合人性化，客户使用方便而简易，都是出于人性化的设计，适用而可行，给小区内的住户创造了便捷而安全的聚居环境。3 以及系统方案的先进性及系统兼容与可扩充性：由于项目开发商对每个项目的投资建设都要进行投入成本的核算，而智能小区的技术是在不断地创新与发展的，为了科学处理两者之间的平衡，系统的设计及设备配置必须具备其先进性、系统可升级与扩展，如：本次设计使用的家居智能管理系统，在基本的可视对讲系统的基础上，系统可扩展到室内智能报警、耗能表自动抄收、信息发布、小区门禁一卡通、小区内部通讯、小区电梯控制、家电控制等许多系统和功能；又如：小区的闭路电视监控系统，采用传统的模拟监控与数字式监控系统相结合，即：系统的控制系统采用矩阵切换控制系统，数字硬盘录像机配合进行长时间录像。既运用传统的闭路监控设计思路，又启用先进而可靠的数字式监控系统，系统结构简洁、操作简单，而且实现了信息化发展，同时又避免了系统投资的大幅度增加。4 在设备选择上要遵循高质量而优价的思路：如，本项目中选用的厦门立林公司的停车场管理系统、3Dsudio背景音乐广播系统、柯宏达的闭路监控器材等，是国内外众多品牌中性价比最好的产品，高质量的产品而大众化的价格。第四章.系统方案 作为现代新型高尚智能社区的尚海湾，由于小区占地面积规模不大，但有多个出入口；小区内人员、车辆的日常流量不大，但小区定位为高尚住宅，小区内的客户皆为政府工作人员、企业家或企业高层经营管理人员，因而为了确保入住的客户有个安全、舒适而优美的居住环境，提高物业的控制管理能力和水平，我们力求通过高性能、高质量的家居智能管理系统(可视对讲系统)，先进的闭路监控系统，性能稳定的小区背景音乐广播系统，方便高效的保安电子巡更管理系统，停车场管理系统，快速方便的信息管理系统（一卡通、小区信息管理），形成一个完善的智能化小区管理系统。在设计过程中力求使系统具有先进性与经济性，系统功能具有动态适应的能力，同时系统更具有开放性与兼容性。下面将小区智能化安全管理系统分为集可视对讲系统、闭路电视监控系统、感应门禁管理系统、电梯紧急呼叫系统、保安电子巡更管理系统、背景音乐广播系统、小区地下车库车辆出入管理系统等分别进行功能阐述。1可视对讲及联网子系统11 系统分析家居智能管理子系统是小区智能管理系统的基础和核心部分，它由小区可视对讲、小区内部通讯和小区内信息发布等几个功能子系统或模块组成，可扩展小区联网报警、耗能表远程自动传输系统。系统由单元门口可视主机、室内可视分机、中心管理主机及管理软件等几部分构成。此次方案中为基础配置（小区可视对讲系统）后期可根据业主的要求进行系统升级。此次方案产品是本公司开发JB-2400型小区家居智能管理系统，是经过国家建设部、公安部和厦门市科学委员会等机构检测认证的系统，系统有容量大、很强的适应性及兼容性，在可视防盗对讲的基础上，可以扩充有住户耗能表的自动抄收、小区内联网智能报警、视频监控、感应卡门禁、信息发布及内部通讯等不同的子系统。各个子系统利用防盗对讲系统网络传输部分，以及系统前端分机和终端的管理机，在设置自己的控制器和管理软件基础上，便可完成各自的控制功能。因此，本系统具有经济、实用、可扩展及先进性。可视防盗对讲子系统为是整个家居智能管理系统的骨干系统，家居智能管理的其它功能或系统都是在本子系统基础上扩充的，为小区内的住户、物业管理部门提供了内部通讯、联网智能报警系统、视频监控和遥控开关门等功能；因为小区实施全封闭式管理，每个小区来访者在进入小区主出入口时，经保安人员通过可视防盗对讲系统联络小区内业主确认后方可进入小区，而小区内的业主在其它几个次出入口或主出入口时自行刷卡或密码开门进出小区；在小区单元门口处，再通过可视门口主机与室内住户联络，住户与其通话并监视，确认许可后，住户遥控开启电锁让来访者进入；在小区地下车库单元门口通过呼叫住户或刷卡进入单元内；小区门口、单元门、地下单元门都可以呼叫管理中心，管理中心通过语音和图像切认后放行进入单元；同时，门口主机、管理中心机与室内分机三方之间都可以双向通话，构成小区内完整的通讯网络。这一过程都在管理中心的监管下，并有信息记录储存。根据小区的建筑结构和小区封闭式物业管理的需要，本次设计的结构由：彩色可视中心管理机和管理软件，小区大门（主出入口）彩色可视门口主机（带感应刷卡功能）和小区次出入口门口彩色可视主机（带感应刷卡功能），小区单元门口彩色可视门口主机（带感应刷卡功能），小区居家室内可视分机等组成的。12 系统特性及功能 可视防盗对讲系统可以实现的功能有：A室内可视分机的功能特点 豪华壁挂可视分机； 室内分机可遥控开锁，稳定可靠； 住户可通过室内分机看到来访者的影像； 分机没挂好不影响呼叫； 振铃音由单片机产生，悦耳动听； 室内分机在紧急情况下可向管理中心报警，并可通话； 小区户与单元、户与管理机对讲； 可实现二次门铃,即:各个室内可视分机可外加门铃开关,利用可视分机实现有线门铃功能；（可扩展） 或者,各个住户的门口可再设置一个别墅式可视对讲门口主机,实现二次可视防盗对讲功能(可视、对讲、遥控开门)；（可扩展）B单元门口可视对讲主机的功能特点 来访者通过小区各个单元门口主机拨叫被访者的室内可视分机； 采用可靠的一户一码制，密码开锁，可随时更改，安全方便； 小区各个单元门口主机内置感应门禁系统的读卡机，可实现感应刷卡开门，并且实现感应卡部门集中管理（发卡、注销卡及刷卡信息记录与查询）； 门口机配有红外线发光二极管，保证即使在夜间影像也一样清晰； 门口机能自动逆光补偿，保证来访者即使身处明亮背景摄下的图像也一样清晰； 实时短路自动保护，电锁自动保护，蓄电池欠压保护； 守候时主机进入低功耗状态； 停电后可延迟供电24小时； 来访者可以通过门口主机同管理中心通话，或同大门口（或次门口）主机通话； 门口机可与管理机通话，各门口机可以呼叫管理机并通话，管理机可遥控开锁； 可并接多个副单元门口主机； 隔离器故障报警，同时显示故障发生的位置；C小区访客主大门口可视对讲主机的功能特点 来访者通过小区大门口可视主机拨叫整个小区内任意单元的被访者的室内分机； 小区内住户在大门口可视主机采用可靠的密码开门（一户一码制，可随时更改，安全方便）或感应刷卡开门（门口主机内置感应门禁系统的读卡机）； 小区大门口主机配有红外线发光二极管，保证即使在夜间影像也一样清晰； 小区大门口主机能自动逆光补偿，保证来访者即使身处明亮背景摄下的图像也一样清晰； 实时短路自动保护，电锁自动保护，蓄电池欠压保护； 守候时主机进入低功耗状态； 停电后可延迟供电24小时； 来访者或住户可以通过门口主机同管理中心通话； 门口机可与管理机通话，或同各单元门口机通话，管理机可遥控开锁； 防水、防尘、防暴，摄像头角度可调。D中心管理机的功能特点： 管理机可以呼叫各门口机通话，管理机可遥控开锁； 紧急广播，在紧急情况下，小区管理中心可以通过中心管理机向小区内各个住户紧急报警通话； 可小区内的室内可视分机发布中心信息； 可以选择呼叫联网内的各个分机； 在各个次出入口设置副管理机或大门口（可视）主机,以实现小区完整的内部通信系统； 管理中心机可带248个门口机和6个副管理机，构成庞大的内部通信系统； 是整个智能管理的终端，是小区的硬件平台，通过运用系统软件可以实现诸如：小区联网报警（室内智能报警）、耗能表的远程集中抄收、感应刷卡门禁管理、中文信息发布、小区内部通信、监视监控等系列功能。n 总之，本系统方案所实现的系统功能及特点如下：1).小区内内部通讯功能(即四方通话)小区内的各个分机之间可以与管理中心通话通过报警按钮;各个门口主机可以同相应的室内分机通话,也可与管理中心通话等等,从而方便小区内客户之间的联络和小区的统一管理。2). 感应式门禁控制管理功能在本设计方案中，门口主机可实现感应式门禁管理，客户只需感应门口主机的感应区，单元控制门即刻自动开启，同时中心管理机记录和控制卡的工作过程和感应卡的管理。3). 中心管理软件平台通过本系统中的中心管理机连接小区综合管理软件，通过软件实现室内报警的集中控制管理、物业管理的自动化和信息化、感应门禁的自动管理和小区管理信息的集中远程控制管理等等。4). 室内智能控制功能（可扩展）本系统中的可视分机可通过智能控制器连接各类报警探头，如：门窗磁、红外探头、煤气泄露报警探头、烟感探头等，从而构成室内防盗报警系统，小区可以集中控制管理，客户也可独立控制使用；或者扩展到小区信息发布系统，引进小区公共信息发布平台；或扩展到耗能表远程抄收及控制功能，对小区内的各个耗能表实施远程自动抄收，并控制各个耗能表的关与开。13系统主要设备性能及参数指标A. 中心管理机（JB-2400VC）：u 液晶显示：16位LCD显示 监视屏： 5彩色u 视频输入：1Vp-p/75 扫描频率：15625Hz 50Hzu 分辩率：400TV线 通话距离：3Km 配线方式：6总线u 输入电压:AC/100V250V 工作电压：DC12V10%u 工作电流： 静态：=150mA 动态：65 dB）和低失真率（ 1%） 重量5.5kg，电源22V 50Hz，尺寸482*44*280mm2）SC500W6P定压功放 自动过热、过压保护 自动检测温控双转速风扇散热器 可使用24V直流电源，用于紧急情况 输出功率500W，频率响应70Hz18kHz(+1/-3dB)，总失真率小于1% 电源22V 50Hz，重量14kg，尺寸482*132*280mm3）数字调谐器 CA-1800 2路输入（A和B）10通道输出 有强行插入功能 报警信号输入时自动切换到通道B44 系统设备清单(见工程预算清单) 5保安电子巡更管理子系统 51工程概述技术防范系统并不意味着万能，技防必须辅以相关人防，只有逐步提高人们的安全防范意识，才能最大限度地发挥该系统作用，因此对保安巡更的管理十分必要。在小区的室内外设置合理的巡更点，
