特种加工之电火花加工--论文.doc

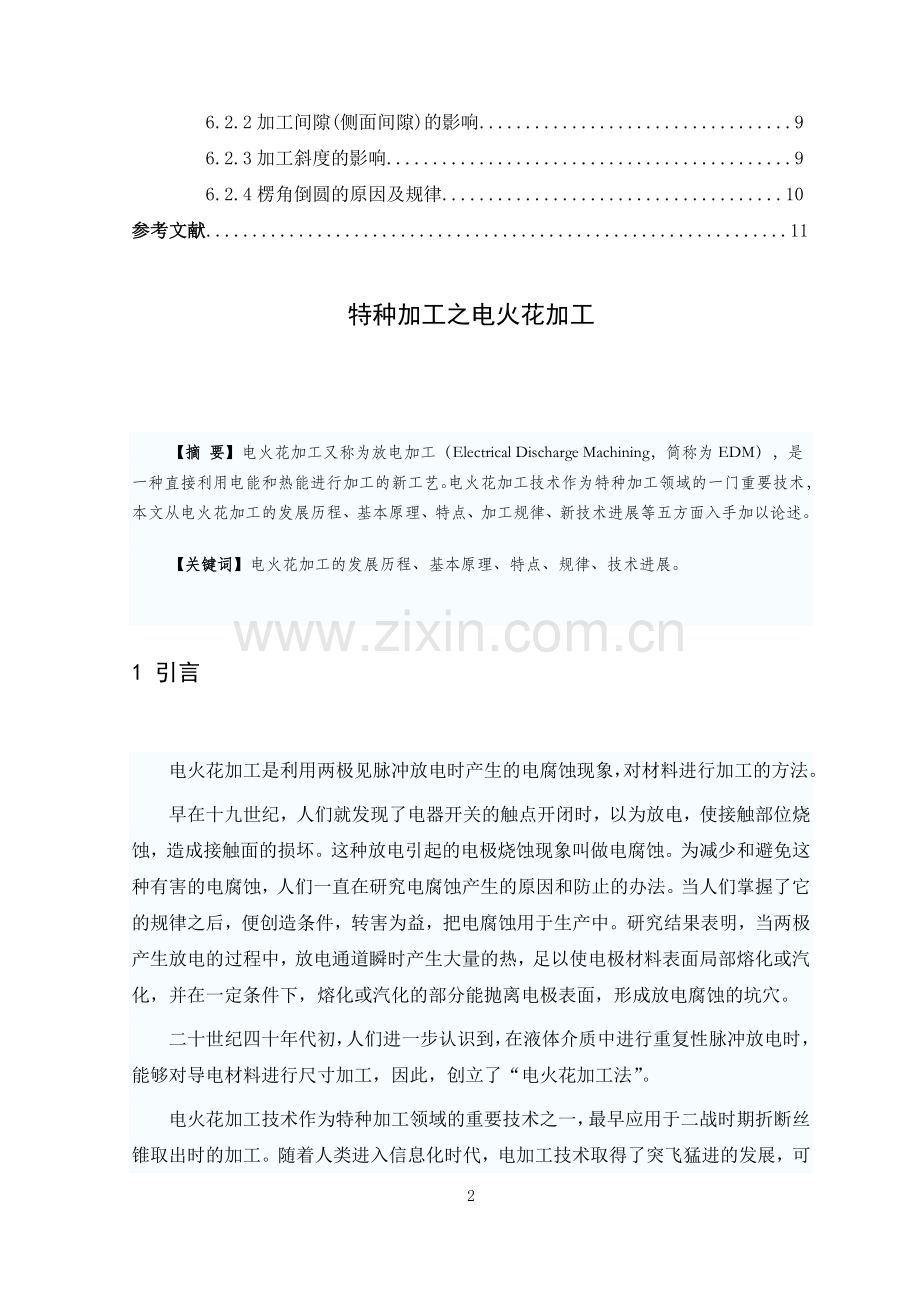

目录摘要.21 引言. .22 电火花加工原理.33 电火花加工条件.34 电火花加工的特点.45 电火花加工工艺流程.55.1 模具电火花加工的工艺确定.55.2 对工件轮廓进行预加工.65.3 电极的设计与制造.65.4 工件、电极的装夹与校正.65.5加工的定位.75.6 电参数的配置.75.7 加工过程的监控.86 电火花加工的基本规律.86.1影响材料放电腐蚀的主要因素.86.1.1极性效应对电蚀量的影响.86.1.2覆盖效应对电蚀量的影响.8 6.1.3电参数对电蚀量的影响.96.1.4金属材料对电蚀量的影响.96.1.5工作液对电蚀量的影响.96.2影响电火花加工精度的主要因素.96.2.1表面粗糙度.96.2.2加工间隙(侧面间隙)的影响.96.2.3加工斜度的影响.96.2.4楞角倒圆的原因及规律.10参考文献.11特种加工之电火花加工【摘 要】电火花加工又称为放电加工（Electrical Discharge Machining，简称为EDM），是一种直接利用电能和热能进行加工的新工艺。电火花加工技术作为特种加工领域的一门重要技术，本文从电火花加工的发展历程、基本原理、特点、加工规律、新技术进展等五方面入手加以论述。 【关键词】电火花加工的发展历程、基本原理、特点、规律、技术进展。1 引言电火花加工是利用两极见脉冲放电时产生的电腐蚀现象，对材料进行加工的方法。早在十九世纪，人们就发现了电器开关的触点开闭时，以为放电，使接触部位烧蚀，造成接触面的损坏。这种放电引起的电极烧蚀现象叫做电腐蚀。为减少和避免这种有害的电腐蚀，人们一直在研究电腐蚀产生的原因和防止的办法。当人们掌握了它的规律之后，便创造条件，转害为益，把电腐蚀用于生产中。研究结果表明，当两极产生放电的过程中，放电通道瞬时产生大量的热，足以使电极材料表面局部熔化或汽化，并在一定条件下，熔化或汽化的部分能抛离电极表面，形成放电腐蚀的坑穴。二十世纪四十年代初，人们进一步认识到，在液体介质中进行重复性脉冲放电时，能够对导电材料进行尺寸加工，因此，创立了“电火花加工法”。电火花加工技术作为特种加工领域的重要技术之一，最早应用于二战时期折断丝锥取出时的加工。随着人类进入信息化时代，电加工技术取得了突飞猛进的发展，可控性更高，数字化程度更好。从技术发展过程来看，电火花加工技术经历了手动电火花加工、液压伺服、直流电机、步进电机、交流伺服电机等一系列过程。控制系统也越来越复杂，从单轴数控到3轴数控、再到多轴联动。20世纪90年代初期，3轴电火花机在国内还是空白，主要是从日本和瑞士引进。直到90年代中期，北京市电加工研究所才和日本沙迪克公司合作开始制造3轴电火花加工机，也可以说开始步入国内电火花加工机的真正快速发展轨道，后来在此基础上又生产研发了4轴4联动电火花加工机。2 电火花加工原理电火花加工时，脉冲电源的一极接工具电极，另一极接工件电极，两极均浸入具有一定绝缘度的液体介质（常用煤油或矿物油或去离子水）中。工具电极由自动进给调节装置控制，以保证工具与工件在正常加工时维持一很小的放电间隙（0.010.05mm）。当脉冲电压加到两极之间，便将当时条件下极间最近点的液体介质击穿，形成放电通道。由于通道的截面积很小，放电时间极短，致使能量高度集中（10107Wmm），放电区域产生的瞬时高温足以使材料熔化甚至蒸发，以致形成一个小凹坑。第一次脉冲放电结束之后，经过很短的间隔时间，第二个脉冲又在另一极间最近点击穿放电。如此周而复始高频率地循环下去，工具电极不断地向工件进给，它的形状最终就复制在工件上，形成所需要的加工表面。与此同时，总能量的一小部分也释放到工具电极上，从而造成工具损耗。3 电火花加工条件（1）工具电极和工件电极之间必须维持合理的距离在该距离范围内，既可以满足脉冲电压不断击穿介质，产生火花放电，又可以适应在火花通道熄灭后介质消电离以及排出蚀除产物的要求。（2）两电极之间必须充入介质在进行材料电火花尺寸加工时，两极间为液体介质(专用工作液或工业煤油);在进行材料电火花表面强化时，两极间为气体介质。（3）输送到两电极间的脉冲能量密度应足够大在火花通道形成后，脉冲电压变化不大，因此，通道的电流密度可以表征通道的能量密度。通道一般必须有105-106A1em电流密度。放电通道必须具有足够大的峰值电流，通道才可以在脉冲期间得到维持。一般情况下，维持通道的峰值电流不小于2A。（4）放电必须是短时间的脉冲放电脉冲。放电持续时间一般为10-1-10-3s。由于放电时间短，使放电时产生的热能来不及在被加工材料内部扩散，从而把能量作用局限在很小范围内，保持火花放电的冷极特性。（5）脉冲放电需重复多次进行，并且多次脉冲放电在时间上和空间上是分散的这里包含两个方面的意义:其一时间上相邻的两个脉冲不在同一点上形成通道;其二，若在一定时间范围内脉冲放电集中发生在某一区域，则在另一段时间内，脉冲放电应转移到另一区域。只有如此，才能避免积碳现象，进而避免发生电弧和局部烧伤。（6）脉冲放电后的电蚀产物能及时排放至放电间隙之外，使重复性放电顺利进行在电火花加工的生产实际中，上述过程通过两个途径完成。一方面，火花放电以及电腐蚀过程本身具备将蚀除产物排离的固有特性;蚀除物以外的其余放电产物如介质的气化物)亦可以促进上述过程;另一方面，还必须利用一些人为的辅助工艺措施，例如工作液的循环过滤，加工中采用的冲、抽油措施等等。 4 电火花加工的特点电火花加工是与传统机械加工完全不同的一种新工艺。随着工业生产的发展和科学技术的进步，具有高熔点、高硬度、高强度、高脆性，高粘性和高纯度等性能的新材料不断出现。具有各种复杂结构与特殊工艺要求的工件越来越多，这就使得传统的机械加工方法不能加工或难于加工。因此，人们除了进一步发展和完善机械加工法之外，还努力寻求新的加工方法。电火花加工法能够适应生产发展的需要，并在应用中显示出很多优异性能，因此，得到了迅速发展和日益广泛的应用。电火花加工的特点如下（1）脉冲放电的能量密度高，便于加工用普通的机械加工方法难于加工或无法加工的特殊材料和复杂形状的工件。不受材料硬度影响，不受热处理状况影响。（2）脉冲放电持续时间极短，放电时产生的热量传导扩散范围小，材料受热影响范围校 （3）加工时，工具电极与工件材料不接触，两者之间宏观作用力极校工具电极材料不需比工件材料硬，因此，工具电极制造容易。 （4）可以改革工件结构，简化加工工艺，提高工件使用寿命，降低工人劳动强度。基于上述特点，电火花加工的主要用途有以下几项1)制造冲模、塑料模、锻模和压铸模。2)加工小孔、畸形孔以及在硬质合金上加工螺纹螺孔。3)在金属板材上切割出零件。4)加工窄缝。5)磨削平面和圆面。6)其它（如强化金属表面，取出折断的工具，在淬火件上穿孔，直接加工型面复杂的零件等）。 5 电火花加工工艺流程5.1 模具电火花加工的工艺确定模具零件在制造前，根据本身的特点、加工要求来确定合理的加工工艺。一般来说，为了减少成本，提高效率，应尽量选用铣削加工、线切割加工等工艺来加工零件。当在铣削加工、线切割加工等加工不到或工件有特殊要求的情况下才进行电火花加工，如刀具难以够到的复杂表面，需要深度切削的地方，长径比特别大的地方，精密小型腔、窄缝、沟槽、拐角，不便于切削加工装夹，材料硬度很高，规定了要提供火花纹表面等的加工场合。电火花加工前要对零件图进行分析，了解工件的结构特点、材料，明确加工要求。根据加工对象、精度及表面粗糙度等要求和机床功能选择采用合适的电火花成形工艺方法。5.2 对工件轮廓进行预加工一般在电火花加工前，需要对工件轮廓进行预加工，预加工一般使用机械加工的方法，如加工中心、普通铣床等。预加工的目的是为了减少电火花加工中的材料去除量，可以大幅度提高电火花加工速度，电极的损耗减少，使得电极的数目减少。粗加工电流可以较小，从而使加工表面受影响小。5.3 电极的设计与制造电火花加工首先要进行电极的设计、制造。当前CAD/CAM技术已广泛应用于模具制造行业。像UG、Pro/E、CimatronE、MasterCAM等都提供了强大的电极设计、编程功能。根据工艺水平，精度要求、加工成本等工艺要点来安排制造工艺。目前已广泛使用加工中心来制造各种型面复杂的电极。加工中心比传统铣削加工速度快，全自动，重复生产的精度很高，可得到较复杂的形状。线切割加工也是常用的一种电极加工方法，适合2D电极的制造，可用来单独完成整个电极的制造，或者用于铣削制造电极的清角加工。另外，薄片类电极使用线切割加工可以获得很高的加工效率和加工精度；使用慢走丝线切割机床，可以加工有斜度、上下异形的复杂电极，获得很高的加工精度、表面质量。一般使用的电极材料有石墨和纯铜。一般精密、小电极选用纯铜材料，而大的电极选用石墨材料。5.4 工件、电极的装夹与校正通常用永磁吸盘来装夹工件，为了适应各种不同工件加工的需求，还可以使用其他工具来进行装夹，如平口钳、导磁块、正弦磁台、角度导磁块等。工件装夹后要对其进行校正，以保证工件的坐标系方向与机床的坐标系方向一致。在实际加工中常用校表来校正工件。电极安装在机床主轴上，应使电极轴线与主轴轴线方向一致，保证电极与工件在垂直的情况下进行加工。电极的装夹方式有自动装夹和手动装夹两种。自动装夹电极是先进数控电火花加工机床的一项自动功能。手动装夹电极是指使用通用的电极夹具，通过可调节电极角度的夹头来校正电极，由人工完成电极装夹、校正操作。5.5加工的定位模具制造电火花加工最常用的定位方式是利用电极基准中心与工件基准中心之间的距离来确定加工位置，称之为“四面分中”。利用电极基准中心与工件单侧之间的距离确定加工位置的定位方式也比较常用，称之为“单侧分中”。另外，还有一些其他的定位方式。 各种定位方式通常运用电火花加工机床的接触感知功能来获得正确的加工位置，它可以直接利用电极的基准面与工件的基准面进行接触感知实现定位；精密模具电火花加工采用基准球进行接触感知定位，点接触减少了误差，可实现较高精度的定位；另外，还有千分表比较、放电定位等定位方法。使用快速装夹定位系统，可省去重复的定位操作，当配备ATC装置时，则完全可以实现长时间无人操作的自动化加工，可有效地提升企业的竞争力。目前的数控电火花加工机床都具有自动找内中心、找外中心、找角、找单侧等功能，这些功能只要输入相关的测量数值，即可方便地实现加工的定位，比手动定位要方便。5.6 电参数的配置电参数选择的好坏，直接影响加工的各项工艺指标。选用电参数最终目的是为了达到预定的加工尺寸和表面粗糙度要求。选用电参数时，基本上要考虑：电极数目、电极损耗、工作液处理、加工表面粗糙度要求、电极缩放量、加工面积、加工深度等因素。粗加工参数选择的主要依据是电极缩放尺寸的大小。粗加工电极的缩放尺寸一般都比较大，可以选用其安全间隙接近电极缩放尺寸的电参数。精加工参数选择的主要依据是最终的表面粗糙度要求，选用多组电参数，放电能量从大到小进行平动加工，达到表面粗糙度和加工尺寸的要求。数控电火花加工机床有许多配置好的最佳成套电参数，自动选择电参数时；只要把所需要输入的条件准确输入，即可自动配置好电参数。机床配置的电参数一般能满足加工要求，操作简单，避免了加工过程中人为的干预。而传统电火花加工机床要求操作者具有丰富的工作经验，能够根据加工要求灵活配置电参数。5.7 加工过程的监控电火花加工一切准备就绪时，起动机床开始进行加工。在加工过程中，要随时监控加工状态，对加工中不正常的放电状态及时采取相应的处理方法，保证加工的顺利进行。主要是防止发生拉弧现象，一般可通过修改抬刀参数、清理电极和工件、调整电规准参数等措施来改善放电状况。目前的数控电火花加工机床的加工性能已经有了全面的提高，一些先进数控电火花加工机床的智能化控制技术几乎可以代替人工监控。加工中由计算机监测、判断电火花加工间隙的状态，在保持稳定电弧的范围内自动选择使加工效率达到最高的加工条件；但机床的智能控制技术不是万能的，还是不能忽视人工监控的作用，尤其像在深孔加工、大锥度加工、大面积加工等一些比较特殊的加工场合，人工监控就有它的意义了。6 电火花加工的基本规律6.1影响材料放电腐蚀的主要因素6.1.1极性效应对电蚀量的影响 在电火花加工时，相同材料(如用钢电极加工钢)两电极的被腐蚀量是不同的。其中一个电极比另一个电极的蚀除量大，这种现象叫做极性效应。如果两电极材料不同，则极性效应更加明显。分正极性加工和负极性加工。在实际加工中，极性效应受到电极及电极材料、加工介质、电源种类、单个脉冲能量等多种因素的影响，其中主要原因是脉冲宽度。在窄脉宽度加工时，应采用正极性加工。在宽脉冲宽度加工时，采用负极性加工。6.1.2覆盖效应对电蚀量的影响 在材料放电腐蚀过程中，一个电极的电蚀产物转移到另一个电极表面上，形成一定厚度的覆盖层，这种现象叫做覆盖效应。在电火花加工中，覆盖层不断形成，又不断被破坏。为了实现电极低损耗，达到提高加工精度的目的，最好使覆盖层形成与破坏的程度达到动态平衡。在实际加工中，要充分利用极性效应，正确选择极性，最大限度地提高工件的蚀除量，降低工具电极的损耗。6.1.3电参数对电蚀量的影响 电火花加工过程中腐蚀金属的量(即电蚀量)与单个脉冲能量、脉冲效率等电参数密切相关。要提高电蚀量，应增加平均放电电流、脉冲宽度及提高脉冲频率。6.1.4金属材料对电蚀量的影响 当脉冲放电能量相同时，金属工件的熔点、沸点、比热容、熔化热、气化热等愈高，电蚀量将愈少，愈难加工；导热系数愈大的金属能降低了本身的蚀除量。因此，电极的蚀除量与电极材料的导热系数及其它热学常数等有密切的关系。6.1.5工作液对电蚀量的影响 在粗加工时，要求速度快，放电能量大，放电间隙大，故常选用机油等粘度大的工作液；在中、精加工时，放电间隙小，往往采用煤油等粘度小的工作液。电火花加工一般在液体介质中进行。液体介质通常叫做工作液，其作用主要是：(1) 压缩放电通道，并限制其扩展。(2) 加速电极间隙的冷却和消电离过程。(3) 加速电蚀产物的排除。(4) 加剧放电的流体动力过程。6.2影响电火花加工精度的主要因素6.2.1表面粗糙度 电火花加工表面的粗糙度取决于放电蚀坑的深度及其分布的均匀程度，只有在加工表面产生浅而分布均匀的放电蚀坑，才能保证加工表面有较小的粗糙度值。为了控制放电凹坑的均匀性，需要采用等能量放电脉冲控制技术，即检测间隙电压击穿下降沿，控制放电脉冲电流宽度相等，用相同的脉冲能量进行加工，从而使加工表面粗糙度微观上均匀一致。6.2.2加工间隙(侧面间隙)的影响 加工间隙的大小及其一致性直接影响电火花成形加工的加工精度。只有掌握每个规准的加工间隙和表面粗糙度的数值，才能正确设计电极的尺寸，决定收缩量，确定加工过程中的规准转换。6.2.3加工斜度的影响 在加工中，不论型孔还是型腔，侧壁都有斜度，形成斜度的原因，除电极侧壁本身在技术要求或制造中原有的斜度外，一般都是由电极的损耗不均匀，以及“二次放电”等因素造成的。（1）电极损耗的影响。电极由于损耗而形成锥度，这种锥度反映到工件上，就形成了加工斜度。（2）工作液脏污程度的影响。工作液越脏，“二次放电”的机会就越多，同时由于间隙状态恶劣，电极回升的次数必然增多。这两种情况都将使加工斜度增大。（3）冲油或抽油的影响。采用冲油或抽油对加工斜度的影响是不同的。用冲油加工时，电蚀产物由已加工面流出，增加了“二次放电”的机会，使加工斜度增大。而用抽油加工时，电蚀产物是由抽吸管排出去，干净的工作液从电极周边进入，所以在已加工面出现“二次放电”的机会较少，加工斜度也就小。（4）加工深度的影响。随着加工深度的增加，加工斜度也随着增加，但不是成比例关系。当加工深度超过一定数值后，被加工件的上口尺寸就不再扩大了，即加工斜度不再增加。不同的加工对象对加工斜度的要求也不同。在型腔加工中，由于本身要求有一定的拔模斜度，则对加工斜度的要求并不严格。对于直壁冲模，则要求加工斜度比较严格。只要掌握影响加工斜度的规律，即可达到预定的要求。6.2.4楞角倒圆的原因及规律 电极尖角和楞边的损耗，比端面和侧面的损耗严重，所以随着电极楞角的损耗导致楞角倒圆，加工出的工件不可能得到清楞。而且，随着加工深度的增加，电极楞角倒圆的半径增大。但超过一定加工深度，其增大的趋势逐渐缓慢，最后停留在某一最大值上。楞角倒圆的原因除电极的损耗外，还有放电间隙的等距离性。凸尖楞电极由于尖角放电的等距离性，必然使工件产生圆角；凹尖楞电极的尖点根本不起放电作用，但由于积屑也会使工件凸楞倒圆。因此，既使电极完全没有损耗，由于间隙放电的等距离性仍然不可能得到完全的清楞。如果要求倒圆半径很小，必须要缩小放电间隙工作介质是产生放电的基本条件，目前主要采用的工作介质是液体介质。它形成火花击穿放电通道，对放电通道产生压缩作用，并在放电结束后迅速恢复间隙的绝缘状态，帮助电蚀产物的抛出和排除，并使工具冷却。所以说介质对于电火花加工有很大的作用。参考文献1赵万生特种加工技术M.北京:高等教育出版社,2001.2张辽远现代加工技术北京:机械工业出版社,2008.73张学仁数控电火花线切割加工技术 哈尔滨工业大学出版社,2000.4金涤尘、宋放之现代模具制造技术机械工业出版社,2001.025狄士春、王弢、赵万生、于滨，等航空精密制造技术 哈尔滨工业大学出版社,20026王先逵机械制造工业学.北京：机械工业出版社，200411
