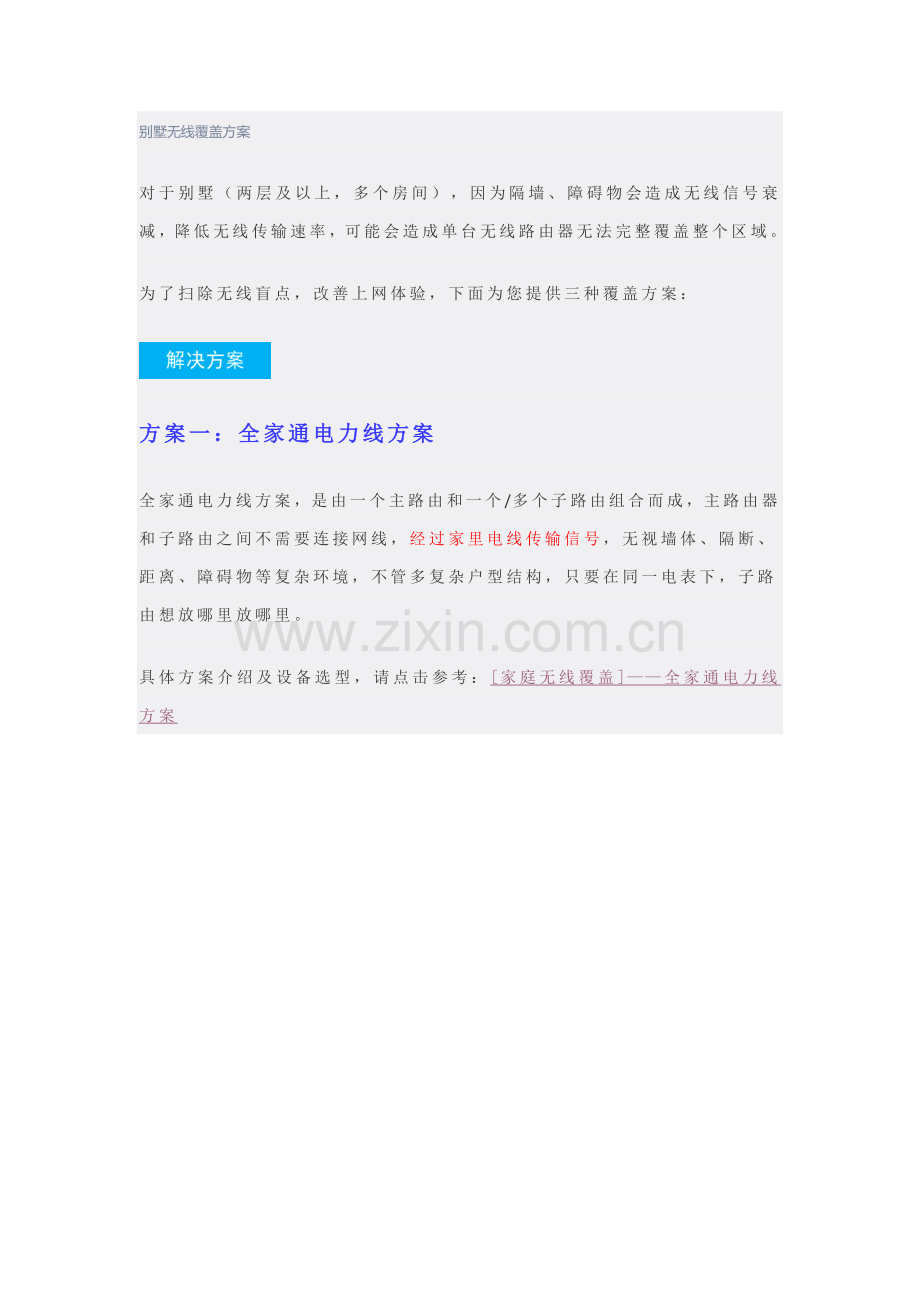

别墅无线覆盖方案
对于别墅（两层及以上，多个房间），因为隔墙、障碍物会造成无线信号衰减，降低无线传输速率，可能会造成单台无线路由器无法完整覆盖整个区域。
为了扫除无线盲点，改善上网体验，下面为您提供三种覆盖方案：

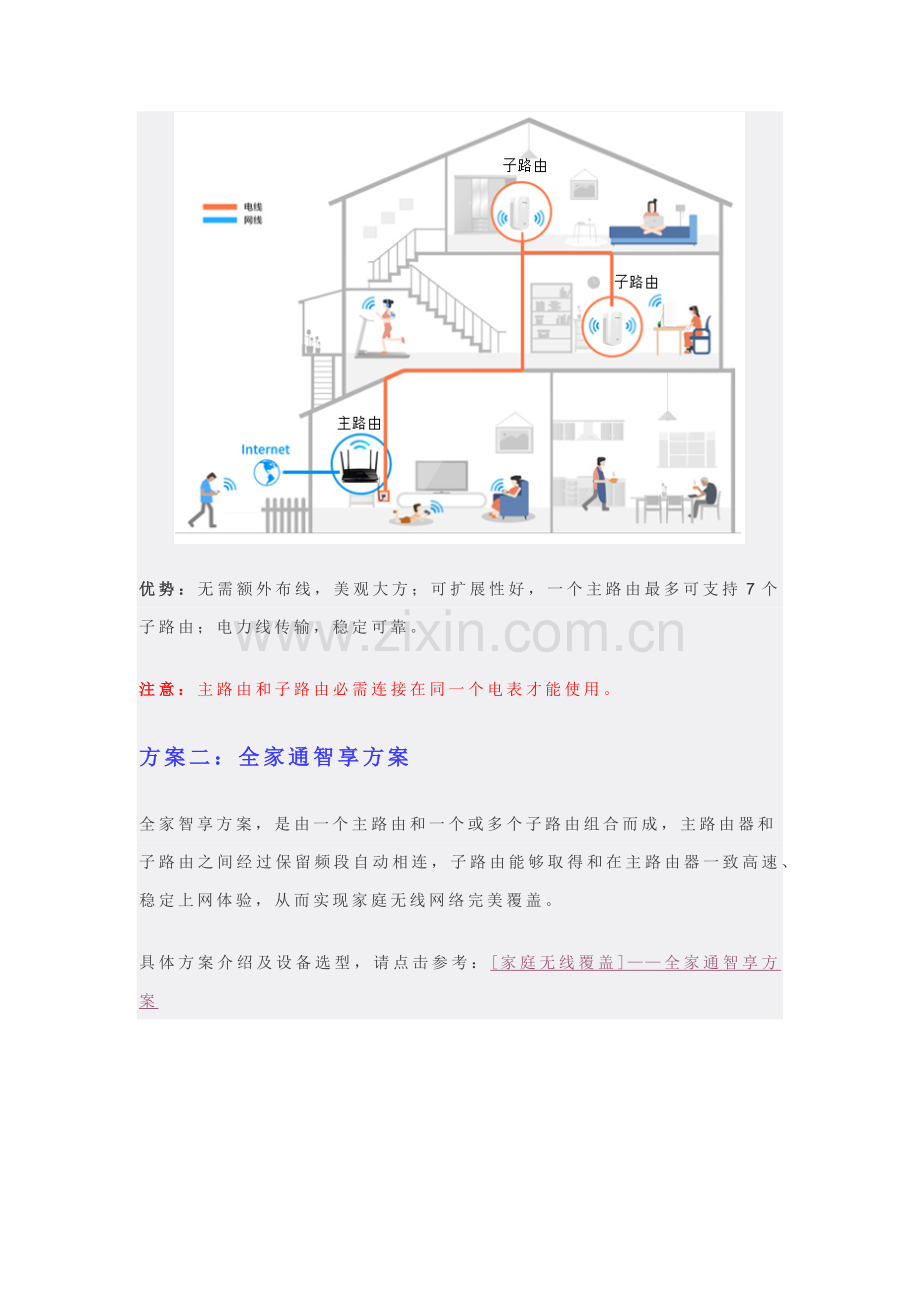

方案一：全家通电力线方案
全家通电力线方案，是由一个主路由和一个/多个子路由组合而成，主路由器和子路由之间不需要连接网线，经过家里电线传输信号，无视墙体、隔断、距离、障碍物等复杂环境，不管多复杂户型结构，只要在同一电表下，子路由想放哪里放哪里。
具体方案介绍及设备选型，请点击参考：[家庭无线覆盖]——全家通电力线方案

优势：无需额外布线，美观大方；可扩展性好，一个主路由最多可支持7个子路由；电力线传输，稳定可靠。
注意：主路由和子路由必需连接在同一个电表才能使用。
方案二：全家通智享方案
全家智享方案，是由一个主路由和一个或多个子路由组合而成，主路由器和子路由之间经过保留频段自动相连，子路由能够取得和在主路由器一致高速、稳定上网体验，从而实现家庭无线网络完美覆盖。
具体方案介绍及设备选型，请点击参考：[家庭无线覆盖]——全家通智享方案

优势：无需额外布线，外形高贵大气；可扩展性好，一个主路由最多可支持7个子路由；保留频段自动相连，四处同速。
方案三：面板AP方案
使用面板式AP方法组网，实现全方位无线覆盖。面板AP方案，是由一个主路由和多个面板AP组合而成，主路由器和面板AP之间经过家里预埋网线传输信号， 面板AP可直接替换家里原有网络面板，无需重新布线，不破坏原有装修。
具体方案介绍及设备选型，请点击参考：[家庭无线覆盖]——面板AP方案
说明：假如您家中已经预埋网线或正在装修，此方案是最好选择。

优势：标准PoE供电，灵活布点；网线通信，稳定可靠；86型面板设计，可直接替换原有面板；统一管理，轻松配置，性价比高。
注意：面板AP方案需要家里预埋好网线到所需房间。

以下对各个方案进行对比，便于您选择适宜方案：
方案
方案组成
扩展方法
稳定性
安装难易度
全家通电力线
1个主路由+（2~3）个子路由
电力线
好
简单
全家通智享
1个主路由+（2~3）个子路由
无线
很好
简单
面板AP
1台有线路由器+（3个/以上）面板式AP
有线
很好
较简单
注意：方案中组成设备数量仅供参考，请以实际情况进行增加。

Q1: 家庭面积比较大，购置多少个无线扩展器/子路由/面板AP？
以上处理方案是以三层以内别墅举例，根据提供设备数量摆放、设置基础能够实现全覆盖。但需要考虑到，假如承重墙面材质、墙面数量较多、房屋结构复杂等原因，可能会存在无线盲点。经过调整摆放位置和方位无法处理话，可考虑合适增加设备。
Q2: 家里已经有没有线路由器/路由器，是否能够根据方案补充其它设备？
能够，假如方案中部分产品家里已经有，只需要补充其它产品，便能够实现方案效果。
[家庭无线覆盖] ——面板AP方案
还在为家里面积大，Wi-Fi信号不好而苦恼吗？TP-LINK面板AP，专门针对大户型、复式、别墅等环境设计，能够直接替换家里原有网络面板，真正做到家里看不到路由器却四处有WiFi信号。
怎样实现无线覆盖？
面板AP方案，是由一个主路由和多个面板AP组合而成，主路由器和面板AP之间经过家里预埋网线传输信号， 面板AP可直接替换家里原有网络面板，无需重新布线，不破坏原有装修。假如您家中已经预埋网线或正在装修，此方案是最好选择。

哪款设备适合我家？
通常情况下，一台面板式AP无线信号能够覆盖单个房间或相邻房间，一个主路由器+2个面板AP能够很好覆盖三房/四房平面户型。假如您家庭面积更大，按需增加面板AP即可。

1个主路由+2个面板AP

1个主路由+3个面板AP

1个主路由+4个以上面板AP
主路由，面板AP怎样选？以下依据入户宽带大小为您推荐两套产品选型，供参考。
≤100M宽带
主路由器型号（可选，任一款）
面板AP型号（可选，某款多个/某几款）

外置电源；
1个10/100M  WAN口；
4个10/100M  LAN口；
可统一管理5台面板AP。
＞＞产品详情和购置方法

白色、香槟金两色可选；
有线速率：百兆
单频无线速率：450Mbps
＞＞产品详情和购置方法

内置电源；
1个10/100M  WAN口；
4个10/100M  LAN口；
可统一管理20台面板AP。
面板AP＞4时，需增加POE交换机。
＞＞产品详情和购置方法

纤薄壳体；
带5V/1A USB供电口；
有线速率：百兆
单频无线速率：450Mbps
＞＞产品详情和购置方法

内置电源；
1个10/100M  WAN口；
8个10/100M  LAN口；
可统一管理20台面板AP。
＞＞产品详情和购置方法

有线速率：百兆
双频无线速率：
2.4GHz ：450Mbps
5GHz ：433Mbps
＞＞产品详情和购置方法

＞100M宽带
主路由器型号（可选，任一款）
面板AP型号（可选，某款多个/某几款）

外置电源；
1个10/100M/1000M  WAN口；
4个10/100M/1000M  LAN口；
可统一管理5台面板AP。
＞＞产品详情和购置方法

有线速率：千兆
无线速率：
2.4GHz：300Mbps
5GHz ：867Mbps
＞＞产品详情和购置方法

内置电源；
1个10/100M/1000M  WAN口；
4个10/100M/1000M  LAN口；
可统一管理20台面板AP。
AP＞4时，需增加POE交换机。
＞＞产品详情和购置方法

有线速率：千兆
无线速率：
2.4GHz ：450Mbps
5GHz ：867Mbps
＞＞产品详情和购置方法

内置电源；
1个10/100M/1000M  WAN口；
8个10/100M/1000M  LAN口；
可统一管理20台面板AP。
＞＞产品详情和购置方法

有线速率：千兆
无线速率：
2.4GHz ：450Mbps
5GHz ：1300Mbps
＞＞产品详情和购置方法
怎样安装和设置？
面板AP无线覆盖方案，只需要对主路由器进行设置即可，主路由器设置和一般家用无线路由器基础相同。面板AP无需任何设置，只需要根据下图四步完成安装即可。

 取下墙上86型网络接线面板（若无盒盖，可忽略）。
 将墙壁中网线接入水晶头，并将其插入后面板对应接口。
 对准设备和暗盒上螺丝孔，装入螺钉以固定，螺钉勿拧过紧
 依据图示固定壳盖，完整安装。
主路由器设置方法请点击参考：[PoE·AC一体化路由器] 上网设置指导
[POE·AC一体化路由器] 搭配无线AP上网设置方法
应用介绍
POE·AC一体化路由器，专为别墅、小微型企业、办公室等环境开发多功效路由器产品，内置AC（无线控制器）和标准PoE（以太网供电）功效，能够搭配TP-LINK AP产品组建无线网络，统一管理TP-LINK AP产品并为其供电。

本文介绍POE·AC一体化路由器搭配无线AP实现无线共享上网方法。
注意：本文适适用于TL-AP473P-AC、TL-AP473GP-AC、TL-AP479P-AC、TL-AP479GP-AC；TL-AP470P-AC、TL-AP470GP-AC配置界面有所差异，但设置方法基础类似。

设置方法
第一部分：设置共享上网
1.线路连接
将前端上网宽带线连接到路由器WAN口，设置上网电脑连接到路由器LAN口。以下图：

注意：入户线路具体连接方法请参考：路由器线路连接指导。
连接好线路以后，请确定对应接口指示灯常亮或闪烁。连接网线后，对应端口指示灯不亮？
2.登录管理界面，创建管理账号和密码
打开电脑浏览器，清空地址栏并输入路由器管理地址192.168.1.1，在弹出创建账户和密码界面中，设置用户名及管理密码，设置6~15位管理密码，点击“确定”，登录路由器管理界面。

注意：请记住设置好管理密码，用于后续管理路由器。
假如无法登录，请点击参考：登录不了路由器管理界面？
3.设置WAN口上网参数
登陆界面后会自动弹出设置向导页面，在WAN口设置中，“连接方法”选择您宽带线路上网方法，并设置对应上网参数。
本文以PPPoE拨号为例，填写运行商提供宽带拨号账号及密码，并确定该账号密码输入正确，点击“下一步”。

注意：76%用户因为输错宽带账号密码造成无法上网，请仔细检验输入宽带账号密码是否正确，注意区分中英文输入、字母大小写、后缀是否完整等。假如不确定，请咨询宽带运行商。
假如上网方法为“动态IP”直接点击“下一步”；假如为“静态IP”上网，填写对应参数后点击“下一步”。
若您不确定宽带线路上网方法，能够参考：三类常见上网方法介绍
4.完成上网设置
查对WAN口参数，点击“完成”，完成设置。以下图：

至此，路由器共享上网设置完成。电脑连接路由器任意LAN口即可打开网页上网，不用再点击电脑上“宽带连接”拨号了。
第二部分：设置AP
1.启用AP管理功效
将AP网线连接到路由器任意LAN口，点击“AP管理>AP设置”，启用“AP管理功效”，显示类型选择为“在线AP设备”，列表中将会显示目前在线AP，并能够对AP进行管理。

注意：若部分AP无法发觉，请确定AP模式开关已拨到FIT模式、同时检验AP和路由器之间网线已接好。
2.设置AP无线参数
点击“AP管理>无线网络设置>即插即用”，分别设置2.4G和5G无线名称和无线密码。以下图：

设置完成后，全部AP全部能同时发射zhangsan这个无线信号
至此，POE·AC一体化路由器搭配无线AP组网设置完成，笔记本、Pad、手机等无线终端搜索连接无线信号即可上网。
