IBMS专业系统设计专项方案.doc

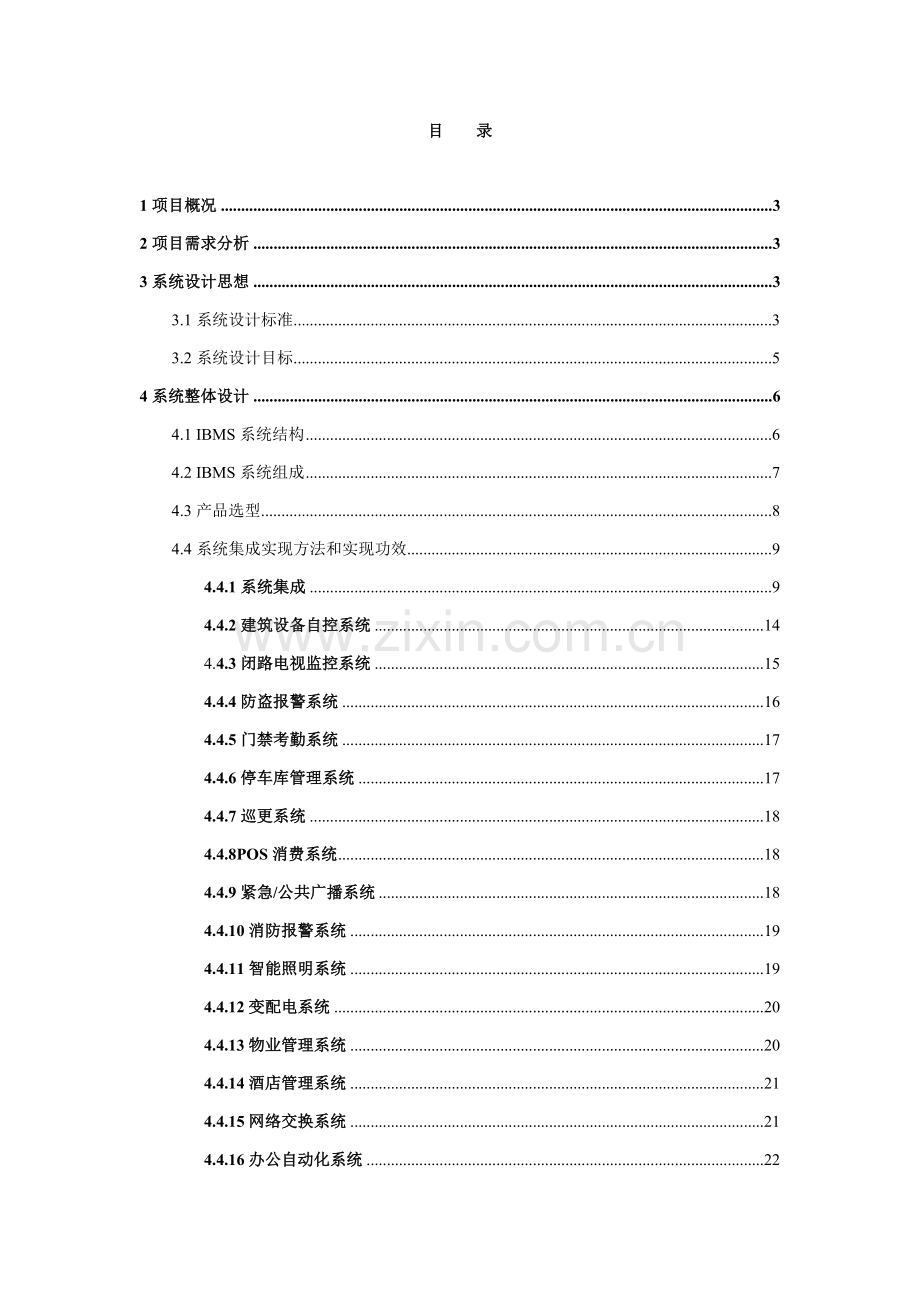

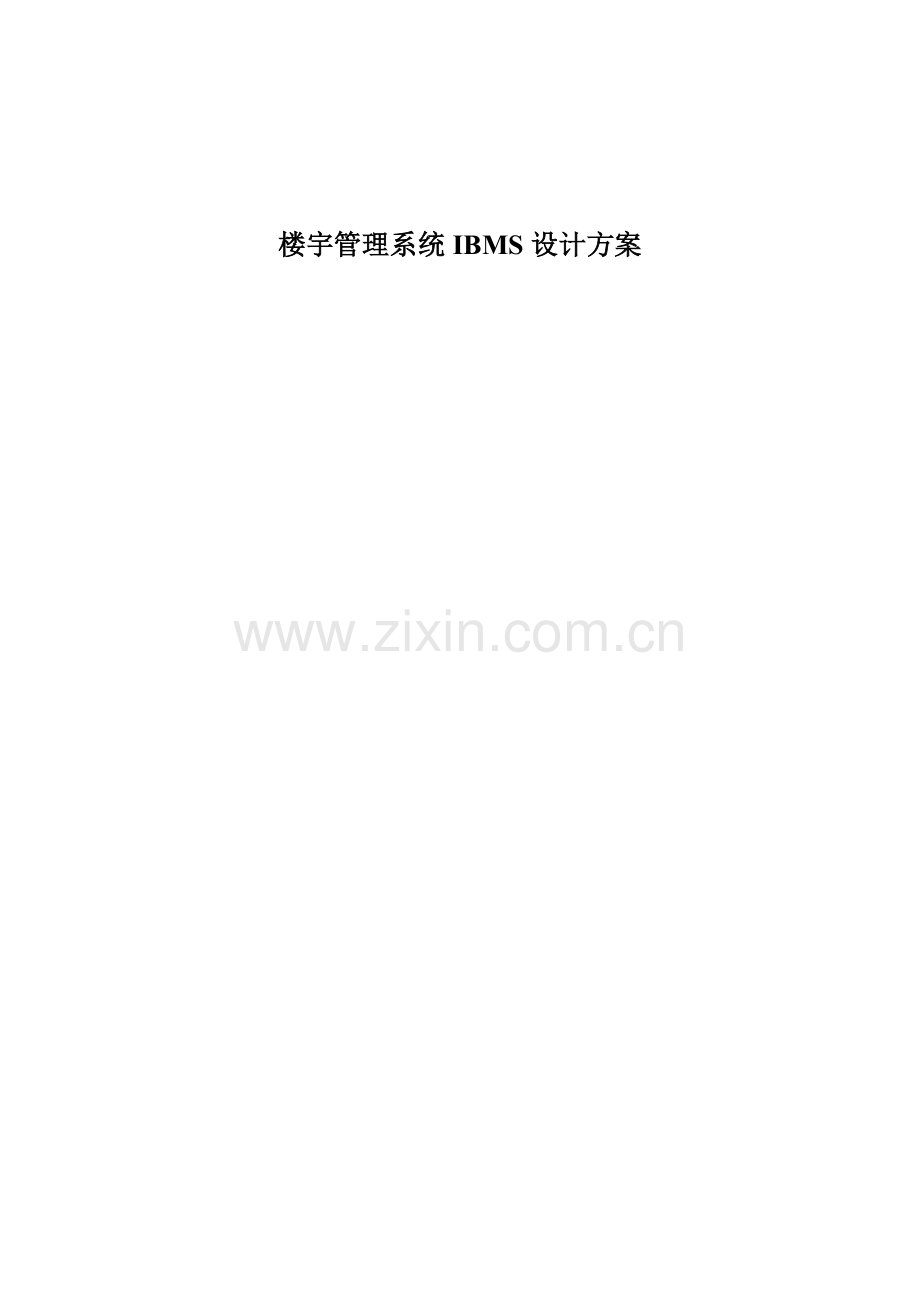

楼宇管理系统IBMS设计方案目 录1项目概况32项目需求分析33系统设计思想33.1系统设计标准33.2系统设计目标54系统整体设计64.1 IBMS系统结构64.2 IBMS系统组成74.3产品选型84.4系统集成实现方法和实现功效94.4.1系统集成94.4.2建筑设备自控系统144.4.3闭路电视监控系统154.4.4防盗报警系统164.4.5门禁考勤系统174.4.6停车库管理系统174.4.7巡更系统184.4.8POS消费系统184.4.9紧急/公共广播系统184.4.10消防报警系统194.4.11智能照明系统194.4.12变配电系统204.4.13物业管理系统204.4.14酒店管理系统214.4.15网络交换系统214.4.16办公自动化系统225集成系统特点和功效225.1系统特点225.2系统性能235.3系统关键功效255.4系统技术参数276技术支持和培训286.1技术支持和服务286.2培训287、案例介绍：301工程概况依据对该项目现场情况勘察和了解用户实际需求，本建设工程是XXXX楼工程项目，总建筑面积XXXX平方米，楼高XX米，整个建筑物地上XX层，地下X层。为了给用户提供一个投资合理、高效、舒适、便利环境空间，需要对大厦内多个弱电子系统进行集中监控，从而保障大厦各弱电系统安全、高效、稳定运行。2需求分析为了提升建筑物业管理效率和综合服务能力，降低建筑体运行成本，更高发挥建筑体在突发事件时对全局事件控制和处理能力，将灾难损失降低到最低程度，为大厦使用者发明一个舒适、温馨、安全工作环境。该项目依据实际情况，需要将建筑设备自控系统、闭路电视监控、防盗报警系统、巡更系统、停车场管理系统、门禁考勤系统、POS消费系统、公共广播及背景音乐系统等多个子系统集中在一个集成平台上进行集中监控和管理。针对要将XXXX楼建成全国范围内有影响和代表性高层智能建筑需求，推荐使用xx智能楼宇综合管理系统。该系统从设计结构、实现功效、系统性能等各个方面完全满足用户需求。3系统设计3.1系统设计标准 实用性标准总体设计：在系统设计过程中，方案不仅综合考虑了大厦内需要被集成全部弱电子系统资源充足利用和共享等实际情况，和集成后智能化集成系统实用性和在一段时间内优异型问题，还着眼于未来，也即伴随社会发展对智能化不停提出新要求，从系统运行环境、资源整合、功效应用、新技术等多方面综合考虑，将各部分融合成一个高效、统一、实用有机体。分步实施：鉴于该系统包含大厦内全部弱电子系统、影响面较大，而且在系统实施过程中，子系统实施前后次序和实施完成时间全部有较大差异，则在对大厦内各子系统进行集成过程中，在满足招标方需求基础上，首先集成已经实施完成弱电子系统，再逐步集成其它弱电子系统。依据项目标实际情况，对整个项目进行系统设计、系统布局、工程实施等综合考虑，有计划、有步骤分步实施，从而确保项目实施效率、效果和质量。 可靠性标准系统整体架构：系统设计中，充足考虑集中监控管理网络构架搭建、综合集成系统设计、多种子系统模板整合、系统监控/管理层次结构设计等综合原因，进行可实施性、可靠性、兼容性综合设计。综合集成系统：该系统采取模块化软件设计思想，不仅能够依据用户实际情况灵活地设计系统功效，还充足考虑了系统扩容和升级，在平台层面保障系统可靠性。网络架构体系：集成网络系统总体结构采取结构化和模块化设计，含有很好兼容性和扩充性，既能够集成不一样厂商子系统，又可使系统能够方便地扩充，经过本智能化集成系统能够为用户构建统一监控管理平台，依据实际需要进行冗余设计，确保系统可靠性、安全性。 经济性标准系统平滑扩容和升级：系统采取开放式体系结构，轻易实现和第三方系统无缝集成，平滑扩容；网络支撑：选择经济、实用、可靠现有网络体系，避免反复投资；智能化集成平台模块化结构设计使得系统前期搭建、中期实施、后期升级维护简便、经济。在确保优异性同时，以提升工作效率，节省人力和多种资源为目标进行工程设计，充足考虑系统实用和效益，争取取得最大投资回报率。 优异性标准系统设计以系统工程科学思想为指导，以现代计算机科学、通讯、控制和决议支持理论和技术为基础，采取国际优异中间构件技术和完全组态方法，实现各类信息实时处理，数据库、决议支持系统一体化。 设计标准工程设计及其实施将根据国家和地方相关标准进行。系统软件符合工业标准或主流模式。其关键设计标准依据有：智能建筑设计标准DBJ08-47-95北京市工程建设规范深圳市建筑智能化系统等级评定方法XXXX楼智能化（弱电）系统总包工程招标书3.2系统设计目标技术目标： 以系统集成，功效集成，网络集成和软件应用集成等多个集成技术为基础； 采取Internet/Intranet技术及标准网络传输协议TCP/IP； 利用标准化，模块化结构设计； 系统经过对系列化COM/DCOM控件支持和协议插件支持进行系统扩展，使其达成信息系统和自动化系统集成监控和管理能力； 经过公共高速互联网和内联网络Internet/Intranet联接系统集成平台，弱电各子系统管理层和现场信息采集和控制层三层结构； 经过智能化集成管理平台统一、直观监视和管理各子系统，以实现统一监视，控制和管理功效； 网络化智能系统集成模式能够使信息和资源共享，控制相对分散独立，硬件配置灵活，软件组态方便灵活，分布式计算机系统结构模式； 经过TCP/IP网络进行系统远程控制和管理； 采取完全组态模式进行系统工程设计，利于信息共享、节省投资、缩短工程搭建周期； 系统集成开发环境，经过PLUG IN机制扩展系统功效，以满足多种行业用户个性化处理方案。项目目标： 利用大楼信息网络和智能化系统集成系统软件，采取一体化集成手段，把组成整个大楼弱电子系统各自独立分离设备、功效和信息集成为一个相互关联、完整和协调综合网络系统，并经过该系统把这些分散、复杂而庞大各类设备和系统进行充足信息、资源、任务共享，从而方便地在统一界面上实现对各子系统全局监视、控制和管理，这么不仅能有效控制和降低管理营运成本，提升大厦管理效率和综合服务能力、对突发事件控制和处理能力，将灾难损失降低到最低程度，还能实现对整个大厦进行最优化控制和决议，达成高效、经济、节能、协调运行状态，并最终和建筑艺术相结合，发明一个舒适、温馨、安全工作环境。4IBMS系统整体设计4.1 IBMS系统结构依据该项目需求，在本项目中选择XXXXXX智能楼宇综合管理系统作为集成系统，XXXXXX系统是XXXXXX企业自行开发拥有知识产权，最早取得中国教授组认定为性价比国际领先组态监控管理软件，也是国家和深圳市关键新软件产品，已在中国近500个项目中得到广泛应用。XXXXXX系统是面向智能楼宇一体化系统集成管理专业集成软件。系统能够将建筑体内各控制子系统包含：BAS（楼宇设备自控系统）、SMS（综合保安管理系统）、FAS（火灾报警系统）、PAS（广播系统）、CPS（停车场管理系统）、SCS（综合智慧卡系统）OAS（办公自动化系统）和CNS（通信和网络系统）等实现集中统一管理，最大程度实现数据共享、系统互连和互操作，真正实现整个智能大厦自动化控制管理。依据本项目标需求，需要集成建筑设备自控系统、闭路电视监控、防盗报警系统、巡更系统、停车场管理系统、门禁考勤系统、POS消费系统、公共广播及背景音乐系统等多个子系统，系统结构图以下图所表示：4.2 IBMS系统组成如系统结构图所表示，整个系统关键由以下三个部分组成：建筑设备自动化管理IBMS系统、建筑设备自动化管理IBMS系统所管理各子系统、远程IE浏览站： 建筑设备管理IBMS系统：负责对多个子系统进行集中监控管理，接收各个子系统传来多种实时数据（视频、设备信息和报警信息等），显示监控画面和视频内容，实现对监控数据实时处理分析、存放、显示和输出等功效，处理全部报警信息，统计报警事件，经过电话语音或手机短信等输出报警内容，打印系统信息，发送管理人员控制命令给各子系统。建筑设备自动化管理IBMS系统所管理各子系统: 实时采集本系统下挂各类设备参数、报警信息等现场信号，将采集信号经过分析、处理以后，上传给建筑设备自动化管理IBMS系统。 远程IE浏览站：远程IE浏览站关键功效是进行远程IE浏览功效。在本系统中建筑设备自动化管理BMS系统支持IE浏览功效。从而便于管理人员随时随地了解整个大厦实际运行情况，实现管控一体化，在远程管理人员能够经过浏览器，直接观看监控画面，而且该监控画面和建筑设备自动化管理IBMS系统保持一致。系统整体结构：建筑设备自动化管理IBMS系统对大厦内多个弱电子系统进行集中监控管理，各子系统管理平台对本系统设备进行当地采集、分析、处理、存放、管理和控制。下面简述一下建筑设备自动化管理IBMS系统功效： 界面组态功效，依据用户需求定制多种个性化界面； 经过策略组态定制多种子系统间相关性； 动态下挂各子系统，并下载其数据，保持数据一致性； 接收、处理和显示各子系统传来实时采集数据、报警和视频等信息； 对各子系统多种设置信息进行远程维护； 发送管理人员控制命令给各子系统，实现对各子系统监控管理； 支持IE远程浏览功效； 含有完整历史数据、视频管理功效； 对全部报警信息进行处理；4.3产品选型在本大厦智能化系统工程中，产品选型以下：BMS系统平台选择XXXXXX企业（具体介绍请见附件） 建筑设备自控系统 闭路电视监控 防盗报警系统 智能照明系统 供配电系统 巡更系统 停车场管理系统 门禁考勤系统 公共广播及背景音乐系统 办公自动化系统 网络交换系统4.4系统集成实现方法和实现功效XXXXXX智能建筑综合管理系统，在设计之初，完全采取开放式结构进行设计，该系统不仅提供了被其它系统向上集成丰富接口，还能够经过多个方法集成其它子系统。在本系统中对其它子系统集成实现方法和实现功效以下所述：4.4.1系统集成1、 系统集成内容对本项目内下述各项实时子系统实现集成： 建筑设备自控系统 闭路电视监控 防盗报警系统 巡更系统 停车场管理系统 门禁考勤系统 公共广播及背景音乐系统 .2、 系统集成功效用户界面及数据显示a)软件界面搭建利用组态功效来实现，利用平台提供多种形式文本、设备符号、曲线、棒图、表格、图片、曲线等界面元素及系统可用元素，依据用户要求设计个性化界面，可实时直观地显示各子系统运行数据和运行状态，场景逼真、鼠标控制、操作简单。b)监控界面完全汉化、简练、美观操作简单，操作方法和通用Windows操作系统应一致，以达成对用户做部分简单培训就能使用要求。c)界面结构、层次清楚明了，采取树状结构，会对整个系统管理、维护带来便利。比如：在集成管理平台上统一完成对整个监控系统管理，则监控页面会比较多，则以清楚树状结构对整个系统进行设置会愈加清楚明了，方便管理和维护。d)在本系统中建筑设备自动化管理IBMS系统支持IE浏览功效。则管理人员经过WEB能够随时随地了解整个大厦及各子系统实际运行情况，实现管控一体化，在远程看到监控画面，和建筑设备自动化管理IBMS系统一致。电子地图功效在每张AutoCAD楼层平面图中，全部标有该楼层弱电设备所在位置，和楼层房间实际分割情况。当操作者利用鼠标点击某一设备后，画面会自动切换到该设备运行状态图，方便管理人员查看和控制该设备。经过系统所提供导航器，管理人员能随意选择进入建筑任何楼层和子系统，并能按需要再深入地进入更深页面及更具体系统环境。在有报警或异常状态情况下，有问题系统及楼层将以画中画方法显示出来，并开启教授系统，给管理人员提醒信息。查询功效系统提供丰富查询功效，而且查询结果能够打印输出； 建筑设备查询能够查询到建筑内各系统多种设备名称，编号，位置，型号等信息。 设备故障查询能够查询到建筑内各系统发生过故障报警设备名称，编号，位置，故障发生时间等信息。 设备启停查询能够查询到建筑内各系统多种发生过启停动作设备名称，编号，位置，启停发生时间，启停次数等信息。 报警事件查询能够查询到建筑内各系统中触发联动程序实施报警事件触起源设备名称，编号，位置，触发时间，确定人，解除时间等信息。 操作人员查询能够查询到该建筑IBMS系统操作人员登录、启停操作等信息。数据管理功效 采集各子系统实时数据，进行数据显示、存放；对全部历史数据/实时数据能够灵活查询、统计、输出及打印。同时数据查询结果能够依据条件过滤不关心历史数据，使用直观、简练，又不失灵活性。查询结果每一项全部能够有条件定义显示，支持多个项同时混合条件定义显示，点击标题栏能够对现实统计进行排序，而且经过点击进行倒序/次序切换。 历史数据：系统含有完整历史数据管理功效。能够对系统日志、历史数据等进行有效统一管理，历史数据查询结果能够打印，也能够以历史曲线等模式输出。任何历史数据不许可修改，确保数据可靠性、安全性。 实时数据：能够实时观看到设备及系统多种参数，并能进行实时查询，同时许可经过实时趋势图直观反应系统关键测点改变趋势和走向。 报表功效：系统含有完整报表功效，除了含有常见日报表、周报表、月报表外，能够依据用户实际需要订制报表。报警功效系统含有完整告警功效。a)报警机制：报警没有盲点，系统对报警事件按优先级高低进行处理。比如：在例行检验时，当有问题发生，可能引发一系列报警事件，系统以优先级高低对报警信息进行处理。b)报警方法：灵活多样，能够依据报警事件报警等级提供不一样报警方法：固定电话、手机、短信、打印、双向查询（电话、短信）、语音多媒体及声光等告警模式，同时告警信息能够限次播放，而且在两次告警间停立即间能够设置；c)报警屏蔽：能够屏蔽掉不关键报警信息，增强系统灵活性、提升对数据可信度，报警屏蔽操作简单，能够对同一个设备不一样测点（模拟量、数字量）进行“屏蔽低限报警”、“屏蔽高限报警”、“屏蔽恢复事件”、“屏蔽报警事件”、“屏蔽0-1事件”、“屏蔽1-0事件”等屏蔽选择。d)报警等级：报警信息可分级管理，用户能够依据实际发生报警情况紧急程度，选择不一样报警等级，对不一样报警等级，系统会以不一样报警方法对外报警。 e)智能报警：在系统提供丰富报警等级及报警方法同时，用户能够依据实际使用情况进行灵活报警方法组合。而且报警语音，系统会依据现场实际报警情况，进行智能组合；f)报警对象正确定位：对报警设备、事件、内容等进行正确定位。g)报警积累：系统维护使用人员，对系统使用过程中常见问题处理方法能够积累下来，在系统报警时，对应处理意见也同时提醒给用户，和其它维护使用人员共享。h)报警事件查询：对报警事件查看方法灵活多样，许可用户依据条件组合对报警事件进行查询。i)报警信息确实定：对报警事件要求只有含有一定权限人，才能够对该报警事件进行确定；系统在线修改和维护对系统修改和维护采取在线模式，即，只需要停止需要进行修改页面，修改完成后进行确定，这就完成了修改工作。系统监控子系统增减，或受控设备增减，不影响系统整体运行。即在系统扩容和升级期间，进行该操作系统管理员只要含有对应权限即可进行修改和维护，而不影响系统在此期间，对其它系统或设备采集、监控、存放、报警等处理。视频监控对视频监控，能够经过电子地图对摄像机实际摆放位置进行实际显示，当系统管理员期望查看相关视频信息时，只关键点击对应摄像机图片按钮即可实时查看对应现场情况，当有报警发生时，系统会自动弹出对应视频画面，并依据系统设定进行录相。巡视功效为了便于管理，在日常管理工作中，针对不一样设备关键程度，系统许可用户自行定义监控画面根据预先设计好次序、时间间隔等进行巡视。当无人操作时，系统显示页面可根据一定次序(显示次序可随意更改编辑)自动显示。页面一旦出现报警点，监控页面会自动跳转、切换到报警点所在页面上，此功效会让系统监控管理工作愈加轻松自如。系统联动功效建筑设备自动化管理IBMS系统，依据项目标实际情况，设计对应联动功效:建筑设备自控系统屋宇管理屋宇管理屋宇管理屋宇管理屋宇管理屋宇管理屋宇管理防盗报警系统综合安保综合安保综合安保综合安保综合安保综合安保综合安保闭路监控系统IBMSIBMSIBMSIBMSIBMSIBMSIBMSIBMS门禁系统3、 集成常见实现方法 依据招标文件要求对各子系统进行集成，则建筑设备自动化管理IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成，完成数据共享。此方案实现要求各子系统对外提供接口和协议。对于大厦内子系统集成，因为各系统产品品牌众多，功效复杂，所以集成方法也千差万别，需要依据项目实际情况灵活选择集成方法，从而进行深化设计，常见集成方法以下：1) OPC或DDE：假如子系统含有OPC Server或DDE Server功效，而且建筑设备自动化管理BMS系统平台也支持OPC和DDE标准，所以能够经过标准OPC、DDE接口方便地实现集成。2) 动态链接库方法：即子系统提供一套Windows动态链接库文件（DLL文件），该动态库提供了一系列接口函数，这些接口函数实现了对子系统访问和控制功效。建筑设备自动化管理IBMS系统能够经过编程调用这些接口函数，从而实现对子系统集成。3) 通信协议方法：很多子系统设备含有RS232/485串口或RJ45网口（TCP/IP），同时提供一套对应通信协议，建筑设备自动化管理IBMS系统能够依据该协议经过串口或网口实现对子系统访问控制。4、 集成实现前提条件IBMS系统对大厦内各子系统进行集成前提条件是：被集成各子系统对外提供正确、完整接口及协议。4.4.2建筑设备自控系统集成实现方法：依据招标文件要求对建筑设备自控系统进行集成，则建筑设备自动化管理IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。此方案实现要求建筑设备自控系统对外提供接口和协议。比如：该系统使用HoneywellEBI进行楼宇系统管理， HoneywellEBI能够对外提供OPC接口模式被其它系统集成。则XXXXXXW企业XXXXXX智能楼宇综合管理系统经过OPC接口能够方便集成EBI楼宇系统管理，其中HoneywellEBI做OPC Sever提供BA数据供CM-Desk实时信息流监控管理平台共享，也即，XXXXXX智能楼宇综合管理系统做OPCClient端。集成实现功效： 监视功效：监视给排水系统、公共照明系统、电梯系统、高低压变配电系统等机电设备运行状态（如开关状态，手自动状态，故障报警等等）、机电设备运行参数数值（如流量、压力、电流、电压等等）及过限报警（如高/低液位报警，漏电报警等等）及多种统计信息。 控制功效：控制制冷系统、给排水系统、公共照明系统、发电系统、电梯系统等设备开/关控制或启/停控制。设备运行参数设定和修改（如连续启停次数设置，连续启停间隔设置，延时设置，照明设置，电梯楼层设置，禁停设置，方向设置等）。 实现跨系统联动功效。4.4.3闭路电视监控系统集成实现方法：依据招标文件要求对闭路电视监控进行集成，则建筑设备自动化管理IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。此方案实现要求闭路电视监控系统对外提供接口和协议。比如：该系统使用矩阵产品，IBMS系统监控产品经过矩阵输出视频信息给IBMS系统共享，则IBMS系统经过视频线将视频信息和本身视频卡进行实际物理连接，实现视频高压缩处理和实时显示，控制信号和IBMS系统直接经过串口连接。集成实现功效： 监视功效：监视CCTV系统矩阵主机或多画面分割器、摄像头、云台等设备工作状态，并能依据用户需要切换实时视频信号，对关键区域状态等等进行监视； 控制功效：控制CCTV系统矩阵主机摄像机图像切换，控制云台转动等功效。 实现跨系统联动功效: 建筑设备自动化管理IBMS系统接到防盗报警系统主机报警信息时，则在电子地图上能够动态显示报警区域、自动统计保留报警信息，同时还能够进行布防、撤防等功效。4.4.4防盗报警系统集成实现方法：依据招标文件要求对防盗报警系统进行集成，则IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。此方案实现要求防盗报警系统对外提供接口和协议。比如：该系统使用防盗报警产品，防盗报警系统经过报警主机Rs232接口对外提供防盗报警系统全部实时信息，依据其提供串口协议取得大厦内多种报警探头状态信息、报警信息等。从而全方面监测防盗报警实时情况并依据需要对对应防区进行联动控制。集成实现功效： 监视功效：监视防盗报警系统中多种探头工作状态，并能依据用户需要对关键防区状态进行实时监视； 控制功效：能够进行布防、撤防等功效。 实时显示防盗报警系统实时报警情况； 实时显示防盗报警系统探测器工作情况。4.4.5门禁考勤系统集成实现方法：依据招标文件要求对门禁考勤进行集成，则IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。此方案实现要求门禁考勤系统对外提供接口和协议。集成实现功效： 监视功效：实时监控门禁考勤系统运行状态和报警事件，采集各控制器运行参数。 门禁、考勤系统：对关键区域或通道出入口进行管理和控制。自动统计进出时间、地点、姓名、是否有效进出等信息。同时在本系统集成平台上，能够查询各出入口刷卡统计（如人员身份、时间、位置）等，同时提供完整考勤功效。 实现跨系统联动功效。4.4.6停车库管理系统集成实现方法：依据招标文件要求对停车库管理系统进行集成，则IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。此方案实现要求停车库管理系统对外提供接口和协议。比如：该系统使用停车库管理系统，依据用户需求，IBMS系统经过车库管理系统提供软件接口和协议进行接口开发，以TCP/IP方法接入集成系统。集成实现功效： 监视功效：实时监控车库管理系统运行状态和报警事件。 实现跨系统联动功效。4.4.7巡更系统集成实现方法：依据招标文件要求，对巡更系统进行集成，则建筑设备自动化管理IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。此方案实现要求巡更系统对外提供接口和协议。比如：该系统使用离线式巡更产品，其经过巡更管理主机管理软件对外提供接口，其管理软件使用是数据库，对外提供接口是ODBC标准接口，经过ODBC接口取得离线巡更系统全部信息。集成实现功效： 巡更管理：对巡更系统进行历史事件查询，便于对巡更人员进行管理。 对巡更信息进行统计、报警等处理4.4.8POS消费系统集成实现方法：依据招标文件要求，对POS消费系统进行集成，则建筑设备自动化管理IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。此方案实现要求POS消费系统对外提供接口和协议。比如：该系统使用POS消费系统，依据用户需求，建筑设备自动化管理IBMS系统，经过有线电视管理系统提供软件接口和协议进行接口开发，以TCP/IP方法接入集成系统，此实现方案要求有线电视管理对外提供接口和协议。集成实现功效： 监视功效：POS消费系统运行状态和报警事件，并进行查询和显示。4.4.9紧急/公共广播系统集成实现方法：依据招标文件要求，对紧急/公共广播系统进行集成，则建筑设备自动化管理IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。此方案实现要求紧急/公共广播系统对外提供接口和协议。比如：该系统使用广播系统对大厦进行监控。则建筑设备自动化管理IBMS系统，直接经过广播系统提供接口及其协议进行连接，从而实现集成，完成数据共享。集成实现功效： 预录业务广播并经过网络传给广播系统实现按时自动播音等功效 监视主机、功放工作状态及回路是否出现短路、开路等故障。4.4.10消防报警系统集成实现方法：依据招标文件要求对消防报警系统进行集成，则IBMS系统，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。此方案实现要求消防报警系统对外提供接口和协议。比如：该系统使用消防报警产品，消防报警系统经过报警主机Rs232接口对外提供消防报警系统全部实时信息，依据其提供串口协议取得大厦内多种报警探头状态信息、报警信息等。从而全方面监测消防报警实时情况并依据需要对对应区域进行联动控制。集成实现功效： 监视功效：监视消防报警系统中多种探头工作状态，并能依据用户需要对关键防区状态进行实时监视； 实时显示防盗报警系统实时报警情况； 实现跨系统联动，当系统监测到消防报警时，自动切换距离目前报警探头最近位置摄像头图像到监视器上，同时对此画面进行录像。4.4.11智能照明系统实现目标：经过XXXXXXW企业IBMS系统对智能照明系统进行集成，在中控室内对智能照明系统进行实时检测、查询、生成报表、联动。集成实现方法：XXXXXXW企业IBMS系统能够经过对智能照明系统提供开放性数据接口OPC进行连接，其中智能照明系统需要含有OPC Sever端程序，XXXXXXW企业IBMS系统做OPC Client，经过和OPC Server数据连接，取得全部智能照明系统数据，在图形化界面中方便实现对智能照明系统集成功效。集成实现功效： 实时监测：系统能够实时监测到智能照明系统运行状态、报警状态，包含控制照明主机等； 查询功效：经过图形化界面，能够查询到智能照明系统开启信息、故障信息等； 报表功效：对全部查询到数据全部能够生成报表进行保留或打印。 联动功效：能够和防盗报警系统、楼控系统进行联动，当发生报警时进行联动智能照明系统。4.4.12变配电系统实现目标：经过XXXXXXW企业IBMS系统对变配电系统进行集成，在中控室内对变配电系统进行实时监测。集成实现方法：XXXXXXW企业IBMS系统能够经过对变配电系统提供开放性数据接口进行专业开发定制，将IBMS服务器和变配电系统主机进行串口硬件连接或网络连接，在图形化界面中方便实现对变配电系统集成功效。集成实现功效： 监测功效：变配电系统（多种开关状态、故障监测、多种配电参数监测、变压器温度监测、断路器状态/故障监测、电量统计、多种参数趋势分析、数据统计、累计运行时间统计）。4.4.13物业管理系统实现目标：经过XXXXXXW企业IBMS系统对物业管理系统进行集成，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成，完成数据共享。集成实现方法：XXXXXXW企业IBMS系统能够经过对物业管理系统提供开放性数据接口进行专业开发定制，将IBMS服务器和物业管理系统主机进行网络连接，在图形化界面中方便实现对物业管理系统集成功效。集成实现功效： 监测功效：对物业管理系统多种信息进行查询和显示。4.4.14酒店管理系统实现目标：经过XXXXXXW企业IBMS系统对酒店管理系统进行集成，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。集成实现方法：XXXXXXW企业IBMS系统能够经过对酒店管理系统提供开放性数据接口进行专业开发定制，将IBMS服务器和酒店管理系统进行网络连接，在图形化界面中方便实现对酒店管理系统集成功效。集成实现功效： 监测功效：对酒店管理系统多种信息进行查询和显示。4.4.15网络交换系统实现目标：经过XXXXXXW企业IBMS系统对网络交换系统进行集成，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成完成数据共享。集成实现方法：XXXXXXW企业IBMS系统能够经过对网络交换系统提供开放性数据接口进行专业开发定制，将IBMS服务器和网络交换系统进行网络连接，在图形化界面中方便实现对网络交换系统集成功效。集成实现功效： 监测功效：对网络交换系统各端口状态进行监测。4.4.16办公自动化系统实现目标：经过XXXXXXW企业IBMS系统对办公自动化系统进行集成，直接经过子系统提供软、硬件接口及其协议进行集成，从而实现集成，完成数据共享。集成实现方法：XXXXXXW企业IBMS系统能够经过对办公自动化系统提供开放性数据接口进行专业开发定制，将IBMS服务器和办公自动化系统主机进行网络连接，在图形化界面中方便实现对办公自动化系统集成功效。集成实现功效： 监测功效：对办公自动化系统多种信息进行查询和显示。5集成系统特点和功效5.1系统特点在对大厦智能化系统工程进行设计时，充足考虑用户实际需求、技术要求，同时结合当今智能化领域新技术、新趋势和中国现在智能领域实际情况。为用户提供安全、实用、经济、优异处理方案。1) 系统结构：系统支持B/S、C/S两种结构，针对本项目特点和实际需要，进行系统优化设计和深化设计，系统整体设计经过建筑设备自动化管理IBMS系统实现对大厦内各子系统集成，对各个子系统共享数据采集、分析、处理、联动、存放等；2) 高可靠性设计：系统采取模块化设计，充足确保智能化系统在扩容、升级时系统可无间断安全运行。3) 全开放模式：系统含有很好开放性，不仅能够向下集成多种软硬件接口，还可对外提供多种接口，完全实现和其它平台无缝对接，对多种报警信息进行集中管理和联动。4) 监控功效完整性：智能化系统功效设计完全满足大厦智能化系统技术规范书。5) 系统扩充性：伴随用户业务拓展，系统能方便实现扩充和扩容。系统整体架构便于扩充多种可能监控信息，避免因扩充而需要更换中心设备或系统软件等。6) 系统实时性：在本项目中智能化系统子系统数量较大、设备数量较多，为了确保监控系统在数据流量高峰时刻仍然能保持较高实时性。系统许可用户依据网络等实际情况进行数据传输方案选择，比如：“逐点传送全部参数”（即实时传送采集到参数）、“有值改变时传送”（当采集到数据改变值大于一个设定值时才传送数据）、“系统自动选择（依据用户网络资源占用情况等系统进行优化处理）”等。7) 系统通讯：在搭建系统过程中，充足利用大厦现有网络构架，采取标准通讯模式进行通讯系。8) 和其它系统接口： 物理接口、协议：本系统向第三方系统或设备提供物理接口为10/100 Base-T模式，传输协议选择TCP/IP； 软件接口要求：对其它子系统集成模式，在不一样项目中，依据不一样子系统选择品牌和该品牌对外开放接口和协议不一样选择不一样集成模式，假如从各子系统上位集成软件集成，能够选择OPC、API、DDE、ODBC等多种方法。5.2系统性能a) 软件实现模式：为了确保系统可维护性和稳定性，系统采取三级组态（即设备组态、策略组态、页面组态）工具实现系统组建、维护、扩充。软件功效模块化，便于升级和扩容；b) 系统要求：操作系统采取WINDOWS XP，数据库采取SQL SERVER，便于以后维护工作愈加轻易；c) 系统可靠性： 系统应稳定可靠，平均无故障时间，应大于2万小时。 监控系统含有良好电磁兼容性和电气隔离性能，不影响被监控子系统正常工作。 监控系统含有教授诊疗功效，对通信中止、软件故障能够诊疗出故障并立即告警。监视各子系统运行状态和关键参数。d) 通用性智能化系统设计符合国际工业监控和开放式设计标准。e) 安全性系统设计过程中安全性关键从考虑以下两个方面：物理上，分为现场、控制中心、任意终端三级优先级，等级由高到低，即当三级控制主机同时向设备发出控制信号时，设备首先响应高优先级控制信号，并屏蔽优先级较低控制信号，只有当高优先级控制信号确定解锁后，才响应其它信号。这么才能确保系统实时性和安全性，避免上层控制因为对现场情况了解不立即而造成误操作或过期操作，尤其当出现紧急情况时，这一点显得尤为关键。逻辑上，安全性关键经过对相关人员权限要求来确保。系统管理员拥有最高权限等级，包含最大范围使用权限和对系统操作最终决定权，和对其它人员权限设定权。而通常维护人员相关权限由系统管理员授予和更改，至于通常人员，由其具体工作职能授予一定权限。需要说明是，系统中全部操作全部由系统自动存入日志文件中，而日志文件查阅和审查由专门人员进行，和操作权限分开，用于考评操作人员工作，在事故处理中也便于调查原因及做出处理。f) 实时性实时性关键表现在各子系统间联动上，比如当火灾报警系统发出火警信号时，立即驱动建筑设备自控系统采取停止送风，切断火警处电源等紧急方法，同时火灾报警系统中CCTV立即转向报警点，把现场情况传到控制室。子系统联动，有两种实现方法，一个由各子系统间直接通讯，而不经过IBMS主机，这种方法优点是实时性好，反应速度快，不过各子系统是各自独立，尤其对于不一样厂商子系统，这种相互联接难度很大，对于现场布线，子系统设计等要求全部很高，而且系统安装完成后，调整、扩充全部极难。另一个方法是各子系统先和建筑设备自动化管理IBMS系统，再由建筑设备自动化管理IBMS系统驱动对应子系统做出响应，这种方法实时性不如前一个，但这种方法便于IBMS统一调度指挥，避免底层设备独立动作造成混乱，而且这种方法下，系统联动由软件实现，成本低，便于修改、扩充。g) 热备份：在管理中心能够依据用户需求，进行建筑设备自动化管理IBMS系统热备份功效，以确保数据安全。h) 来电自开启功效：系统含有来电自开启功效。系统一旦断电，会自动保护正在统计文件，确保统计文件不会丢失，当系统重新上电后，无须人工干预，建筑设备自动化管理IBMS系统能自动开启，在无人值守时候确保智能化系统正常运行。i) 系统自检功效：智能化系统可检测各子系统和建筑设备自动化管理IBMS系统之间通讯是否完好，一旦发觉通讯故障，系统将经过多种方法通知相关管理人员；j) 系统含有防潮、防雷、防静电、防干扰等功效：系统采取多种保护方法，防潮、防雷、防静电、防干扰等，确保系统通讯稳定。k) 误报率：智能化系统在排除硬件、及设备本身误报及故障时，智能化系统本身误报率为零。5.3系统关键功效全局事件集成管理XXXXXX系统对各集成子系统进行综合考虑和优化设计，经过对各子系统一体化集中处理，能够有效地对大厦内各类事件进行全局管理，将大厦内空间、能源、物流环境经过信息流和人联络起来，实现一体化服务，提升系统管理效率。全方面利用大
