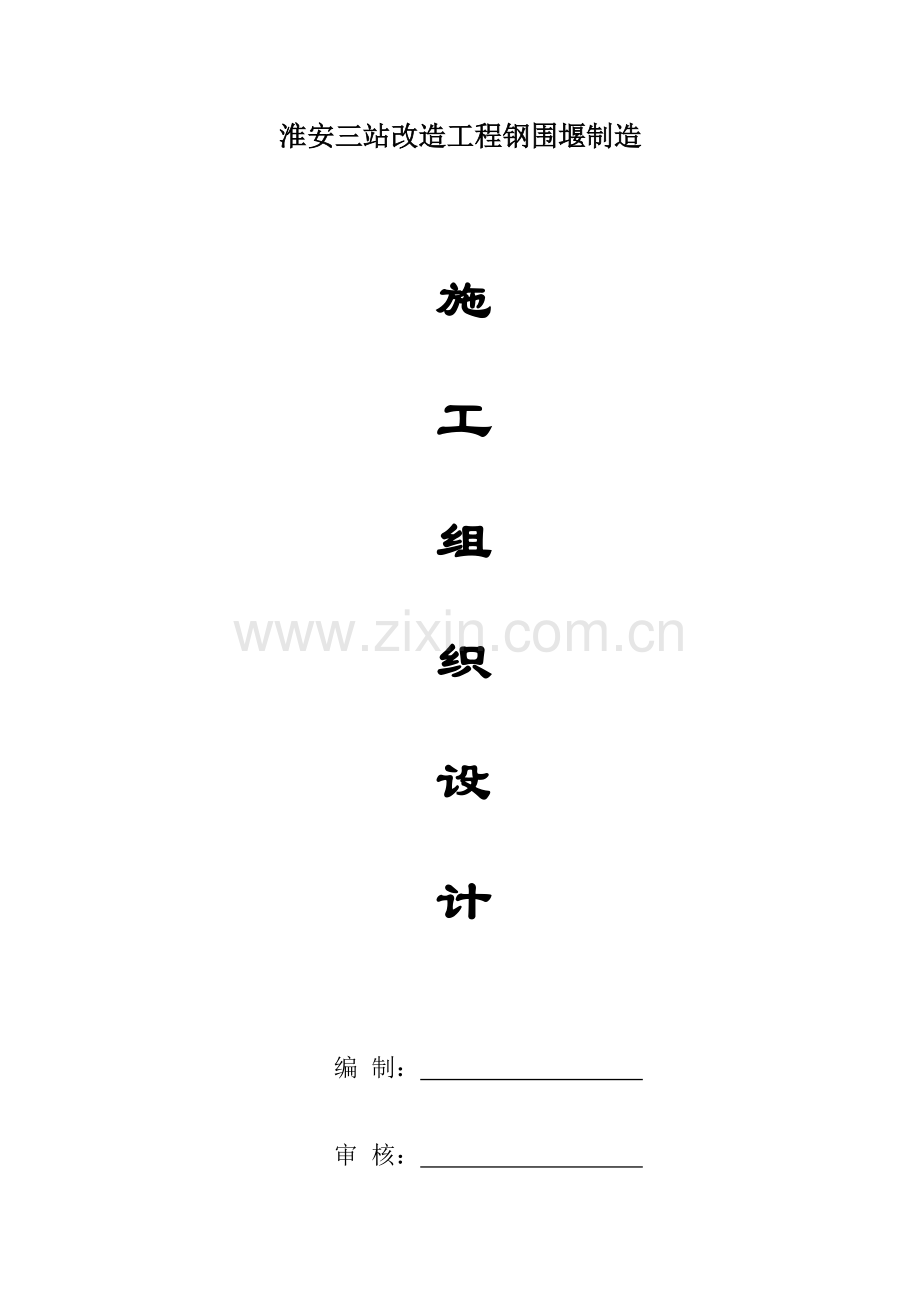

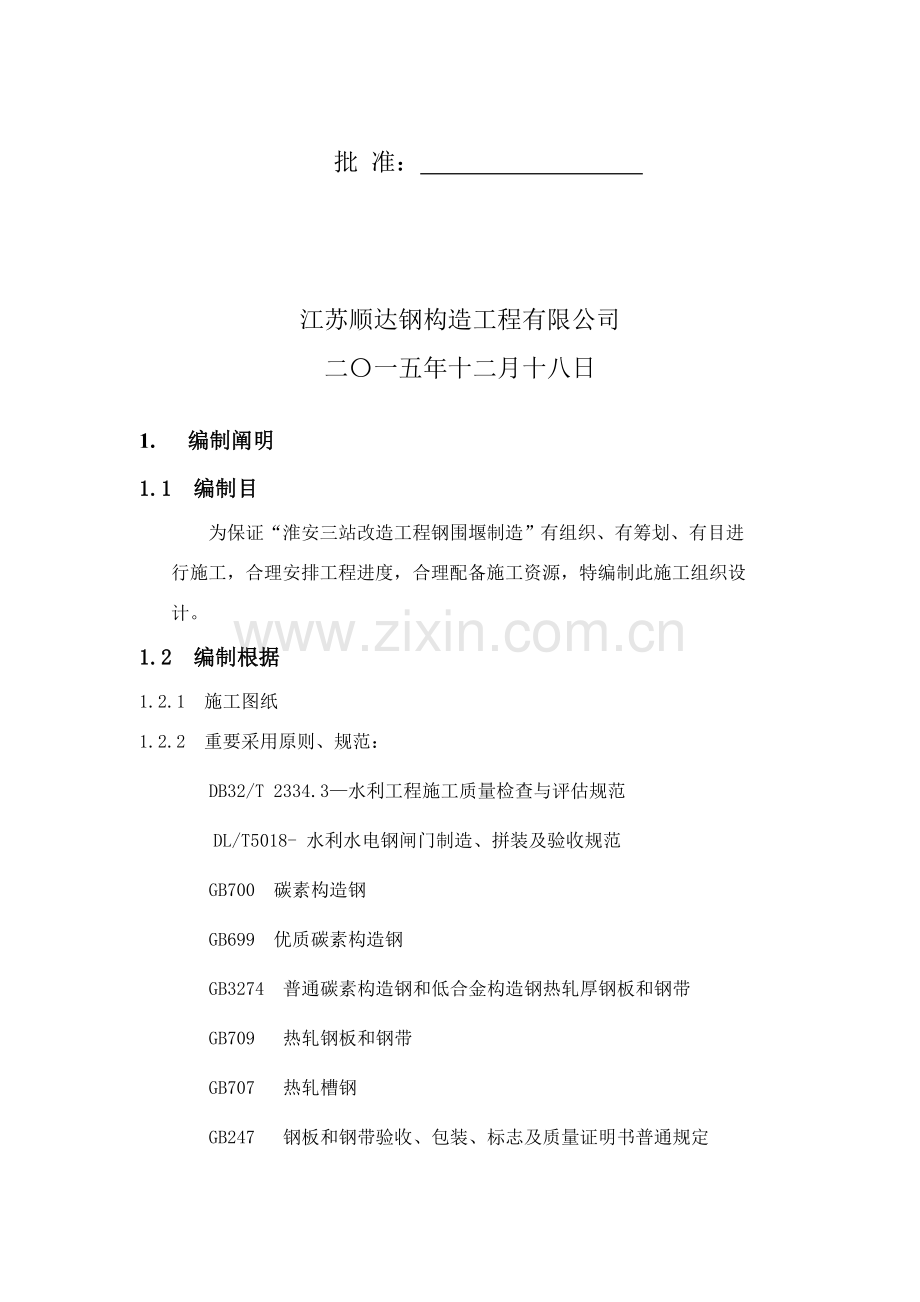

淮安三站改造工程钢围堰制造 施工组织设计编 制： 审 核： 批 准： 江苏顺达钢构造工程有限公司二一五年十二月十八日1. 编制阐明1.1 编制目为保证“淮安三站改造工程钢围堰制造”有组织、有筹划、有目进行施工，合理安排工程进度，合理配备施工资源，特编制此施工组织设计。 1.2 编制根据1.2.1 施工图纸1.2.2 重要采用原则、规范：DB32/T 2334.3水利工程施工质量检查与评估规范DL/T5018- 水利水电钢闸门制造、拼装及验收规范GB700 碳素构造钢GB699 优质碳素构造钢GB3274 普通碳素构造钢和低合金构造钢热轧厚钢板和钢带GB709 热轧钢板和钢带GB707 热轧槽钢GB247 钢板和钢带验收、包装、标志及质量证明书普通规定GB2101 型钢验收、包装、标志及质量证明书普通规定GB3098.1 普通螺栓、螺钉和螺柱机械性能GB50221 钢构造工程质量检查评估原则GB50205 钢构造工程施工及验收规范GB5117 碳钢焊条GB1300 焊接用钢丝GB8110 二氧化碳气体保护焊用钢丝GB5293 碳素钢埋弧焊用焊剂GB3223 焊条质量管理规程Q/ZB74 焊接通用技术条件SDZ008 水工建筑物金属构造焊接技术规范SDZ009 手工电弧焊埋弧自动焊焊工考试规则JB3092 火焰切割面质量技术规定GB985 气焊、手工电弧焊及气体保护焊焊缝坡口基本形式和尺寸GB986 埋弧焊焊缝坡口基本形式和尺寸GB10854 钢构造焊缝外形尺寸GB324,GB12212 焊缝符号表达法SL36 水工金属构造焊接通用技术条件GB3323 钢熔化焊对接接头射线照相和质量分级GB11345 钢焊缝手工超声波探伤办法和探伤成果分级SL105 水工金属构造防腐蚀规范SDZ014 涂漆通用技术条件GB8923 涂装前钢材表面锈蚀级别和除锈级别GB10706 止水橡胶技术指标JB/ZQ4286 包装通用条件GB4879 防锈包装GB191 包装储运图示标志JGJ7 网架构造设计与施工规程JGJ81 建筑钢构造焊接技术规程1.3 使用范畴本施工组织设计仅使用于“淮安三站改造工程钢围堰制造”施工。 2. 工程概况及简要阐明2.1 工程概况江苏省淮安三站船闸位于江苏省淮安市淮安区南郊，北临灌溉总渠与京杭大运河交汇处，于1997年6月建成并投入使用。该站是上世纪90年代我省黄淮海中低产田改造“运用世界银行贷款加强农业灌溉”项目中子项，其作用为抽引江都站送来长江水入灌溉总渠，继续北送，为农业灌溉提供水源，当淮水丰沛时，淮安三站可逆向运营，结合向里运河送水，反向发电。泵站原规划设计流量60m3/s，实际装机流量66m3/s，总装机容量21700kw，两台双向运营卧式机组。淮安三站工程级别为等工程，其重要建筑物为2级水工建筑物。本次淮安三站改造工程重要对主机泵、机电设备进行更新改造，钢围堰卷扬式启闭机改为液压启闭机。站身主体构造保持原貌，土建某些则是配合主机泵设备进行局部改造，改造下游清污机桥、出水侧胸墙，增长进出水流道外侧隔水墩，对泵站主、副厂房进行更新解决，新建启闭机房，对控制楼进行改（扩）建并重新布置电气设备等。2.2 工程范畴钢围堰制造，防腐、运送、现场拼装，维护及售后服务等。2.3 工作内容(1) 钢围堰制造； (2) 钢围堰防腐； (3) 钢围堰运送；(4) 钢围堰现场拼装；2.4 工程特点、难点及控制办法工程特点：淮安三站改造工程钢围堰制造项目具备构造复杂、技术规定高、运送难度大，拼装、焊接工作量大，工艺多而复杂，原则和规范规定高，零件精度高特点。工程难点：1、工件进出场困难，运送道路具备很大局限性。2、钢围堰制作方面，零部件多而杂，主梁下料、焊缝拼接位置设计难度大，节点控制比较复杂。3、现场拼装方面，吊装难度大，工件吨位重且构造复杂，拼装精度规定高，控制线放样难度大。控制办法：针对本工程钢围堰制作和拼装，分为厂内制作、运送、现场拼装三某些，咱们将对每一项重点和难点，编制相应工艺和质量控制办法，并严格执行，保证每一道工序都在受控状态。详细办法详见详细施工工艺。1、钢围堰图纸与现场土建配合问题 钢围堰施工前，公司总工程师、副总工程师等技术人员到现场实地勘测，并与施工图纸校对，如有出入，与设计、监理、业主等关于专家讨论研究，拿出图纸修改方案，报监理批准后再实行。2、钢围堰放样 施工场地安排在我司主厂房内进行。在主厂房内清理一块宽15 m、长为20m钢围堰施工场地，作为钢围堰1：1放大样用场地。在主厂房内搭设放样平台。放样平台必要要牢固并水平。平台尺寸应满足整体放样规定。平台搭设后，在平台上放出钢围堰面板中心轴线、外边沿线、主梁线、纵梁线等。2.5 施工工期及保证办法2.5.1 合同工期及规定本项目制造拼装周期筹划为1个月，钢围堰预测划于1月中旬前交付甲方吊装。2.5.2 总进度筹划钢围堰制造、拼装进度筹划表序号项目名称12月1月18-2021-2324-2627-2829-301-34-67-910-1314-181熟悉图纸、实地勘测2材料采购3钢围堰制作4钢围堰防腐5钢围堰运送6钢围堰拼装2.5.3 工期保证办法1周密筹划1.1 按照合同规定工期编制工程施工筹划，在筹划编制上遵循施工工艺也许，以满足既有技术原则质量为前提。在筹划实行时，合理组织，精心施工。1.2 依照编制工程施工总筹划，置定阶段施工筹划，并依照筹划规定提前做好物资材料供应筹划，劳动力进场筹划，设备进场筹划、资金运用筹划等。1.3 运用当代化办公设备，将各种筹划输入微机，运用工程管理软件，优化并实现全过程跟踪，随时进行细部调节，保证筹划完善和可实行性。2 精心组织2.1 在项目部安排上，以公司骨干为基本，组织施工能力强班组，负责各分项工程施工。2.2 施工管理实行“项目法”管理，严格履行项目经理部岗位负责制，建立高效精干项目管理班子。2.3 在工程管理上依照筹划组织工序施工，实行专业化、机械化、平行流水作业。2.4 依托公司物资供应部门，保证施工用材按施工进度需要提前或如期供应。2.5 配备足够数量工程技术人员、技术工人参加工程施工。3.严格控制3.1 控制工程节点工期，定期检查工程进度。3.2 以质量为主线增进度是本工程加快施工进度唯一途径，咱们采用专人负责，通力协作，发现问题及时解决，保证监理工程师一次检测合格率百分之百，并杜绝返工以此加快施工速度，保障工期。3.3 阶段工期未完毕筹划，及时采用补救办法。3.4 提前做好应对影响工程质量和进度天气办法。4 协调关系，加强服务4.1 在工程施工中，协调好公司内部部门和车间关系。4.2 施工现场做好与土建、机电等其她承包人之间关系，在遇到矛盾时，做到互谅互让，并服从业主和监理人协调。4.3 对监理工程师咱们保证按规范施工，按承诺办事，按程序报检，达到监理工程师满意，树立重信守诺承包商优良形象。3. 施工总体规划3.1 工程管理目的3.1.1 形象进度目的： 保证完毕钢围堰拼装。（按甲方求）钢围堰交付吊装时间1月中旬。3.1.2 工程质量目的： 保证工程质量全面达优。无明显外观质量缺陷，质量通病得到有效防治，钢围堰门体制作及拼装精度达到全省同类船闸钢围堰最高水平，杜绝重大质量事故发生，工程质量始终处在受控状态。3.1.3 安全生产目的： 保证安全生产无事故。施工人员工伤保险率达到100%，无工伤死亡事故，无重伤事故，轻伤率控制在2以内，无火灾、爆炸、机电设备和重大财产损失安全责任事故。3.1.4 廉政建设目的： 无违法违纪腐败现象。坚持本工程项目领域“标本兼治、综合治理、防止为主”原则，严格执行廉政合同，实现本工程项目“零腐败”。3.2 材料和外购件采购方案1. 大众材料采购钢材、型钢、焊材等采用知名供应商和厂家。由技术科依照图纸编制材料清单，公司供应科按筹划采购。2.外购件采购外购件尽量从公司长期合格供方目录中选用信誉好、重质量厂商。不在合格供方目录中供应商，进行源头考察，择优选取。4. 施工布置4.1 组织布置为保证按期完毕本项目施工任务，挑选具备类似工程施工经验先进管理人员构成项目管理班子，保证现场各项施工管理工作步步到位。施工现场严格按照项目施工工艺和规程，实行项目经理负责制管理体制，以项目班子为核心，组建施工队伍，配备先进机具、设备、科学手段、先进技术，优质高效地完毕本工程。 4.1.1 项目经理部构成淮安三站改造工程钢围堰制造与拼装工程项目经理部组织构造图项目经理 王传伟 项目副总工 于建民项目副经理 刘国林技术部何云龙物供部张道宽制造部吴志荣质管部张怀军团财务部肖月设备部孙立中工程部李金明拼装部熊连生项目副经理 朱士兵项目总工 何云龙4.1.2 项目经理部职责1. 依照合同及施工进度筹划,认真做好生产技术准备工作,并对有关部门生产技术准备工作执行状况负管理责任。2. 加强工程管理及时做好调度工作,协调解决制造过程中浮现问题,保证船钢围堰按期竣工。3. 强化质量意识,对关于部门施工工艺、施工过程中产品质量和外观质量负管理责任。4. 贯彻目的成本责任制,对公司下达目的成本详细分解,跟踪管理,保证该项工程在目的成本内完毕。5. 督促有关单位依照安全生产和设备管理规定进行生产,杜绝安全、设备事故发生。6. 对公司内单位之间关系进行协调,负责与业主、设计院、监理及其她有关施工单位方面工作联系及问题解决负责。4.1.3 岗位分工1. 项目经理：为本工程总负责人。2. 项目副经理：总体协调本工程各项目施工管理。3. 总工程师：为本工程技术负责人。4. 质量管理部：负责本工程质量检查。5. 制造部：负责本工程厂内制作。6. 技术部：负责本工程技术。7. 财务科：负责本工程财务结算及财务管理。8. 物质供应部：负责本工程施工材料供应。9. 设备部：负责机械设备保障、维修及管理。10. 安所有：负责本工程施工安全管理。11. 工程部：负责本工程工地拼装。4.2 施工准备工作筹划4.2.1 技术准备 1. 图纸会审项目部组织参加施工所有技术人员认真阅读合同文献及设计图纸，尽快组织进行图纸会审，对的理解设计意图，及早做好技术准备工作。2. 编制实行施工组织设计依照施工图纸规定，编写实行施工组织设计，对本工程施工进行全面规划。施工组织设计由公司总工程师批准。公司批准施工组织设计报监理工程师及业主。3. 技术资料准备收集与本工程有关现行技术原则、规范和规程。编写施工专项方案上报监理工程师和业主批准。根据专项方案，明确分部和单元工程质量目的及规定，拟定质量控制点。4.2.2 施工重要资源准备依照施工总进度筹划迅速组织人员，材料，机械设备进场。4.3 施工总平面布置路装配车间二车间一车间二车间二车间零件号料车间 零件生产车间 零件件装配车间厂区内道路东北5. 施工资源配备筹划5.1 工程量及其清单5.1.1 合同量本合同总价为人民币： （ 元）。5.2 劳动力需用量筹划针对淮安三站改造工程钢围堰制造与拼装项目，我公司将为此工程项目投入如下施工人员。5.2.1厂内制作劳动资源一览表序号工种人数职责1项目副经理（制作）1全面负责厂内制作2技术员1负责拼装中技术工作3材料供应员1负责厂内制作中物料供应4起重工3负责大件转运、拼装5冷作工5负责划线、下料、拼装、矫正等6电焊工4焊接7装配工4零件装配8防腐工4负责防腐9质量检查1负责质量检查、控制10安全员1负责项目安全工作11财务会计1负责项目资金12辅助工2辅助、搬运13小计285.2.2现场拼装劳动资源一览表 序号工种人数职责1项目经理1全面负责拼装2项目副总工1负责拼装中技术工作3材料员1负责拼装中物料管理4起重工3负责工件吊装5冷作工4负责划线、下料、拼装、矫正等6电焊工3焊接8防腐工3负责防腐9质量检查1负责质量检查、控制10安全员1负责项目安全工作11财务会计1负责项目资金12辅助工1辅助、搬运13小计205.3 机械设备需用量筹划针对淮安三站改造工程钢围堰制造与拼装项目，我公司将为此工程项目投入如下重要机械设备。5.3.1 厂内制作焊接、切割、卷板设备 表1序号 设备名称规格型号单 位数 量自有、租赁或新购一焊接设备1自动埋弧焊机MZ-1000台2自有、完好2CO2气体保护焊机NBC-250台2自有、完好3CO2气体保护焊机YM-505台5自有、完好4硅整流焊机GS-500SS台5自有、完好5硅整流焊机GS-600SS台4自有、完好6直流弧焊机AX5-500-1台3自有、完好7氩弧焊机500A台2自有、完好8交流电焊机BX3-500-2台16自有、完好9电热恒温干燥箱SC101台3自有、完好10半自动切割机CG-30-100台2自有、完好11仿型切割机Ca2-150台1自有、完好12数控切割机WKQ-6000GS台1自有、完好13卷板机W11-202200A台1自有、完好14剪板机Q11-12.53200台1自有、完好15X光射探伤机XX-2505台1自有、完好16超声波探伤仪HS600台1自有、完好17超声波探伤试块CSK-111台1自有、完好18镀层测厚仪HCC-18台1自有、完好 金属防腐、起吊设备 表2序号 设备名称规格型号单 位数 量自有、租赁或新购二起吊设备1汽车吊QY25t辆1租赁、完好2汽车吊QY8t辆1租赁、完好3双梁行车30t台1自有、完好4双梁行车20t台2自有、完好5铲 车5t辆1自有、完好6放样平台1818m2324 自有、完好7钢质平台1824m21296自有、完好8移动空压机6m3、3m3、9m3台4自有、完好9除锈机1-1.5m3台3自有、完好10鼓风清洁机AVAS-5台2自有、完好11油水分离机台3自有、完好12喷丸机PBS-100R台5自有、完好13电弧喷涂枪台4自有、完好14高压喷涂枪台3自有、完好15高压无气喷涂枪台2自有、完好16喷漆机GPQ6C台7自有、完好 5.3.2 工地拼装 工地拼装设备序号设备名称规格型号单 位数 量自有、租赁或新购1汽车吊 QY25AT辆2租赁，完好2CO2气体保护焊机YM-505台3自有、完好3硅整流焊机GS-500SS台2自有、完好4直流弧焊机AX5-500-1台2自有、完好5交流电焊机BX3-500-2台4自有、完好6电热恒温干燥箱SC101台1自有、完好7移动空压机6m3、3m3、台2自有、完好8除锈机1-1.5m3台2自有、完好9油水分离机台2自有、完好10电弧喷涂枪台2自有、完好11高压喷涂枪台2自有、完好12高压无气喷涂枪台1自有、完好13喷漆机GPQ6C台3自有、完好5.4 资金需求筹划及保证办法5.4.1 资金需求筹划表月份12月1月资 金 万元来 源预付款及自筹工程款5.4.2 资金保证办法5.4.1 及时支付工程预付款。5.4.2 认真履行合同，科学、合理组织本工程项目施工，保证施工工期，及时获得工程进度款。5.4.3 外购、外协件提货工期合理，不提前占用项目资金。5.4.4 施工中，依照资金使用状况，项目部提前上报公司项目资金需求筹划，公司财务依照筹划拨付所需资金。5.4.5 本项目预付款和进度款，专款专用。6. 施工工艺及方案6.1 钢围堰施工阶段划分6.1.1 本工程分两个阶段施工，一是厂内制作阶段，二是现场拼装阶段。制作阶段：钢围堰材料号料、零件拼装、零件焊接、零件校正、零件组装、钢围堰预拼装、钢围堰防腐等。现场拼装：钢围堰拼装、止水拼装、防腐等。6.1.2 分部及分项工程划分本项目共2个分项工程：钢围堰制作分项工程和钢围堰现场拼装分项工程钢围堰分项工程：钢围堰号料；零件制作；零件拼装；钢围堰拼装；止水拼装。6.2 制作通用技术条件（方案）6.2.1 金属材料 钢围堰、零件件及预埋件等所用金属材料和有色金属材料，符合图纸规定，其力学性能和化学成分满足现行中华人民共和国原则（GB），若采用图纸以外材料代替，事先征得监理工程师批准。金属材料具备出厂合格证及质保单。凡钢板表面存在缺陷超过GB3274-88关于规定期，不得用于本合同工程。6.2.2 焊接材料 焊条型号焊丝代号及焊剂符合施工图纸规定，当图纸没有规定期，选用与母材强度和焊接工艺相适应焊接材料。焊条各项指标符合GB5117、GB5118、GB983规定。自动焊用钢丝符合GB1300或GB8100规定。焊剂符合GB5293、GB12470规定。焊接材料具备出厂质量保证书。焊条储存与保管遵循JB3223规定执行。6.2.3 止水橡皮 止水橡皮材料符合施工图纸与技术规范规定,其物理力学性能见下表1、表2: 止水橡皮技术指标 GB10706-89 表1序号性 能单位指标1硬度，邵尔A型HS6052拉伸强度，最小Mpa183扯断伸长率，最小%4504压缩永久变形，B型测样800C22h最大%405热空气老化，700C7d，拉伸强度变化%20-16蒸馏水浸泡，700C70h，重量变化最大%57粘着强度（f4与橡胶间）最小Kn/m68密度T/m31.2-1.15止水橡皮型式、规格及其尺寸误差满足施工图纸规定。止水橡皮单根供货长度比施工图纸单根长度多10%，以备拼装损耗用。止水橡皮接头粘接牢固，采用热接或冷接工艺，方案均经监理工程师批准，方能使用。橡塑复合止水物理机械性能 表2序号指标名称指标值1肖氏硬度HS6052拉伸强度(MPa)16-263扯断延伸率(%)450-5004粘着强度(F4与橡胶同)(KN/m)6-155聚四氟乙稀层厚度(mm)贴合层1.0-1.2,喷涂层0.50.16喷涂层磨损厚度(预压缩3mm运营程3000m)(mm)0.11-0.216.2.4 防腐、润滑材料金属构造防腐材料以及转动部位灌注润滑脂符合图纸和合同规定，其性能符合关于原则。6.2.5 螺栓（1）螺栓规格和材料符合图纸规定,螺孔进行配钻。螺栓孔符合图纸规定，图纸中未注明符合螺栓孔符合GB1800公差与配合中IT14级精度规定。（2）为防止构件钻孔时浮现位移，选最远孔距扩钻所有孔数10%销钉孔（不少于2个）并打入销钉。销钉直径与孔径符合GB1801公差与配合中h7/k6配合规定 。（3）钢构造连接用普通螺栓最后适当紧度为螺栓拧断力矩50%-60%，并使所有螺栓拧紧力矩保持均匀。高强度螺栓拧紧，分为初拧和终拧。初拧力矩为规定力矩值60%，终拧到规定力矩。拧紧螺栓从中部开始对称向两端进行，符合GB/T1231、GB50221、GB50205中关于规定。6.2.6 单构件（1）下料和组装检查使用精度为1/10000钢卷尺。钢卷尺定期送交法定计量部门进行检定。单个构件制造容许公差或偏差符合JTJ288规定。（2）制定零件和单个构件制造工艺时，应充分考虑焊接受缩量，机械加工部位切削余量等。（3）钢板下料采用数控切割机，型钢下料采用角钢切断机或手工切割下料。（4）用钢板或型钢下料而成零件,其未注公差尺寸极限偏差符合下表规定钢材下料公差表基本尺寸（mm）容许偏差表（mm）切割刨（铣）边沿10002.00.51000-2.51.0-31502.51.531503.02.0（5）切割钢板或型钢待焊边沿不适当采用手工火焰切割,切断面表面形位公差及表面粗糙度规定符合下表规定钢材切割断面形位公差及粗糙度表断面粗糙度长度方向直线度厚度方向垂直度待焊边沿25m0. 5/1000边棱长度且不不不大于1.5mm当24mm,24mm，1mm非焊接边沿不不不大于相应尺寸公差一半1/10板厚且不不不大于2mm（6）重要零部件作好材质标记移植。（7）零件经矫正后，钢板平面度、型钢直线度、角钢肢垂直度、工字钢和槽钢翼缘垂直度和扭曲应符合下表规定。零件经矫正后形位公差表序号名 称公 差（mm）1钢板、扁钢平面度（t）在1m范畴内：当12；t1.0412；t1.54；t2.02角钢、工字钢、槽钢直线度长度1/1000，但不不不大于5.03角钢肢垂直度（）b/1004工字形和槽钢翼缘垂直度（）b/30，且2.05角钢、工字钢和槽钢翼缘扭曲度（e）型钢高H长度L100100e1.0e1.5e=0.5L/1000e=0.75L/1000e2.0（8） 单个构件制造容许公差或偏差应符合JTS 257-规定。（9）预埋件制造容许公差符合下表规定，特殊规定按图纸执行。6.3 施工方案及工艺6.3.1 施工总流程图面板制作施工准备钢围堰号料背拉杆制作横梁制作门体试组拼装纵梁制作防腐运输钢围堰拼装验收交付6.3.2钢围堰焊缝分类 依照规范和招标技术文献规定，焊缝按其重要性分为三类：（1）一类焊缝:钢围堰主梁、隔梁腹板及翼缘板对接焊缝；吊耳板对接焊缝；主梁、边梁腹板及翼缘对接焊缝；腹板与边梁腹板之间角焊缝；主梁翼缘板与边梁翼缘板之间对接焊缝。（2）二类焊缝：钢围堰面板对接焊缝；主梁、边梁、端柱翼缘板与腹板组合焊缝及角焊缝；钢围堰组合焊缝及角焊缝；钢围堰主支臂杆与面板主梁后翼缘板及端柱连接焊缝；吊耳板与门体组合焊缝及角焊缝。（3）三类焊缝：不属于一、二类焊缝其她焊缝都为三类焊缝（设计有特殊规定除外）。6.3.3钢围堰制作6.3.3.1. 总体方案依照技术条款、施工图纸和运送条件，项目部对钢围堰门叶制作采用厂内按分段工艺图在胎模中整体制作、厂内试组装、分节解体制作方案。钢围堰门叶按纵向分两块（每块钢围堰各自按高度分三段）；由于老闸门漏水，为了防止钢围堰压力过大，保持围堰内水位差，需增长两个阀门放水，两块钢围堰分别顶在中墩上，形成一定夹角；钢围堰安装完毕后，为了防止围堰位移，采用槽钢焊接作为支撑。钢围堰在工厂内试组拼，试组装检查合格，分类编号标记，厂内防腐，焊接位置预留。厂内防腐留最后一道面漆到工地防腐。由陆路运送至工地现场，拼装后进行防腐解决。6.3.3.2. 钢围堰工厂制作单元序号名 称说 明1面板面板厂内制作：按纵向分两块（每块钢围堰各自按高度分三段）2横梁单件预拼装：11块，检查合格、再整体拼装。3纵梁制作结束，检查合格后转钢围堰整体拼装。4整体预拼装预拼装结束检查合格后转钢围堰防腐。5防腐检查合格后逐件防腐。6.3.3.3. 制作工艺1 编制方案（1）按照施工图纸和技术规范规定，编写制作工艺、焊接工艺，绘制面板拼接工艺图和分段图。（2）胎架制造在厂区内10t桁车下，硬质基本上搭建整体拼装胎模，胎模制作完毕后，须经专检合格后方能交付使用。（3）总体方案以钢围堰面板为基准，将其固定在稳定合格胎架上整体拼装分片制作。各主梁、纵梁等构件在专用平台上装焊成部件。装焊完毕各部件按工艺线路在胎架上总装、定位、形成钢围堰门体。钢围堰成形后，脱离胎架，采用水、火或锤击等办法进行矫正。2 原材料（1）按招标文献技术条款和施工图纸所注明各种材料规格尺寸组织原材料，其机械性能、化学成分及其他技术指标符合现行国标和部颁行业原则，并具备原材料出厂质量保证书和出厂合格证。（2）焊接材料符合施工图纸规定，当图纸没有规定期，选用与母材强度相适应焊接材料。焊接材料机械性能和化学成分符合现行国标，并具备产品质量合格证。焊条贮存与保管按DL/T5018有关条款规定执行。 （3）对复查合格各种板材、型材，进行平直矫正预解决，板材用压平机压平，型材用200t撑直机撑直，检查符合关于规范规定后分类堆放整洁，挂牌标明规格、品种，转入下道工序领料、放样、下料。3. 钢围堰制作门叶各部件放样、下料、矫正、预变形： 门叶在厂内分节制作、整体拼装（详细分段详见门叶分段工艺图），钢围堰门叶上单个构件制造偏差应符合规定DB32/T 2334.3水利工程施工质量检查与评估规范规定。依照施工详细图纸、制作工艺以及拼接工艺图等编制好下料构件明细表，进行放样，注明尺寸、形状、放足焊接、矫正收缩余量，做好有关部位样板、编号，然后划线下料。构件在下料过程中应进行标记移植，注明材料牌号、规格、批号及数量，按区存储，余料上也应作有关标记。依照钢围堰关闭位置放门体整体大样，门叶某些因钢板较薄，且焊缝密集，因而在放样下料时，考虑预放收缩余量，按焊缝长度1.0留出焊接受缩余量。划线时，合理地排料，对于羊角，横梁腹板等弧形或不规则形状板料，用样板进行预排，合理套料，最大限度地节约材料。主梁腹板下料应按图纸放出1：1大样并按构件长度1放出焊接受缩余量。所有气割件在气割前对割缝左右50mm范畴锈斑、油污进行解决，对气割产生熔渣和飞溅物所有清除，经质检人员检查合格后转下道工序矫正。下料后毛口均应打磨光顺，并对下料所产生变形进行矫正。号料后凡有拼接焊缝坡口部位，均需打磨坡口平整，露出金属光泽。各构件分别用压平机和200t撑直机矫正平直。横梁艺缘板、各纵梁翼缘板等矫正合格后放翼缘板和腹板拼装位置中心线，采用400t冲床和专用模具进行焊接变形预解决，其预变形量依照施工详细图纸，视其板厚、板宽及焊缝大小而拟定预变形量。 面板配料按面板拼接工艺图进行下料，面板拼缝与各梁平行焊缝错开不不大于200mm，放足对接坡口余量和焊缝收缩余量及角方余量。以上各下料件加工完毕后，经质检人员检查合格，符合图纸尺寸及关于规范规定后转入下道工序拼装。钢围堰门叶各部位组合件拼装、焊接及矫正： 主横梁、T型梁、纵梁等在专用胎架上进行拼装（注意左、右对称），胎架尺寸和图纸具备吻合性，钢性要达到规定，。焊接严格按照焊接工艺和关于规范规定（详见焊接工艺）。由持证焊工施焊，焊接检查人员检查合格后用压力机和火焰矫正平直。面板按面板拼接工艺图在专用胎架上，依顺序进行拼接，如有变形需矫正。拼板焊接：弧段面板采用CO2气体保护焊或手工电弧焊，直段面板、顶底梁腹板采用埋弧自动焊，按焊接工艺进行。拼板焊接如有变形，须进行矫平，在1m范畴内，其平面度应1.5 mm。拼板竣工后进行焊缝探伤检查，作好标记。以上各部件经拼装、焊接、矫正后，按图纸尺寸及有关规范中关于条款进行检查，做好检测记录，合格后转下道工序整体拼装。 门叶整体拼装、焊接、矫正：搭建整体拼装胎模，门叶拼装胎模要设多档支撑，设在纵梁位置，胎模做好之后，检查合格之后投入使用。划出面板十字中心线并以十字中心线为基准，按1焊接受缩量划出各零部件拼装位置控制线，打出标记后报检。将面板吊放在拼装胎模内，操作人员严格按拼装工艺顺序进行拼装。主横梁、纵梁等按工艺顺序拼装位置控制线依次拼装、报检。门叶各部件所有组装结束后，质检人员按图纸尺寸、工艺规定进行全面检查，做好检测记录，转入下道工序焊接。 焊工持证上岗，严格按照焊接工艺及图纸规范规定进行施焊，分段处梁格区域内焊缝暂不焊接,待现场拼装好后随分段接缝一起施焊,以便现场拼装完毕后对门叶矫正。焊接检查人员现场跟踪，按工艺规范进行检查（详见焊接工艺）。为了减小焊接变形，门叶焊接采用CO2气体保护焊，同步控制焊接电流不可过大。以上焊接结束后，清除所有焊缝表面药皮飞溅，质检人员按图纸及关于规范条款检查，检查门体弧面度，并对门叶进行整体矫正。 以钢围堰中心线为基准测量钢围堰半宽，修割边羊角两端。拼焊及矫正结束，分别将分节门叶吊出拼装胎模，翻身施焊部份焊缝，并对门叶进行整体矫正。面板面划线拼搭侧止水压板、小面板上划线拼搭底止水压板，分别用摇臂钻配钻孔，钻孔后做好永久性编号标记、拆除打磨。以上工序所有完毕后，经质检人员进行全面检查，外形尺寸、焊缝符合招标文献技术条款、施工详细图纸尺寸规定，以及关于规范规定后，做好检测记录。4 焊缝质量检查按施工图纸规定焊缝质量级别，并按GB50205第4.7.12条4.7.21条规定，由持国家关于专业部门签发无损检测资格证书专业无损检测人员对焊缝进行外观检查和无损探伤检查（详见焊接工艺）。5 中间检查（1）按图纸尺寸在厂内进行整体拼装检查，验收合格后打拼装标记、编号并焊上定位板。（2）将制作好钢围堰在符合关于验收规范和质量评估级别规定前提下，报请业主、监理单位来厂进行出厂验收，并提供有关验收资料。6 防腐严格按照防腐工艺规定进行，其中分段接缝处两边各留200mm暂不防腐，待现场接缝拼焊矫正好后补防腐。每道工序质检人员均按规范严格检查，分三阶段检查，钢围堰表面预解决检查、金属喷涂层检查，封闭漆涂后检查，并做好检测资料，报请监理工程师验收承认。现场施工条件：钢围堰防腐场地由业主提供，防腐场地内水电齐备，钢围堰运送过程中破损以及接头部位防腐在拼装施工现场进行。（1）、工程质量业重规定质量级别：符合国家质量验收原则质量级别：保证达到国家质量验收原则，并创优良精品工程。（2）、人员配备为实现质量创优、安全达标、文明施工，公司本着精干、高效、构造合理原则，选取一批素质好、有相应技术业务能力、进取心强人员构成项目部，经理部内设经理一名，副经理一名，负责工程管理。挑选素质好，能打硬仗专业工种队伍。挑选配备技术硬、素质好、有操作上岗证喷砂工、涂装工及其她工种构成施工队伍，在保证工期前提下，力求创精品工程。（3）、施工设备1、机械动力设备：电动空压机1台；2、喷砂除锈设备：喷砂机2套；3、喷涂设备：无气喷涂机1套；4、检测仪器：时代TT220数字式涂层测厚仪1台；5、办公设备：笔记本电脑1台，激光打印机1台；6、运送设备：东风3吨卡车1辆；（4）、施工筹划安排施工合同订立后，及时进场做施工准备工作，架设暂时供电线路，调运施工设备，一切以施工组织设计为蓝本，对工程进行总体规划安排，为全面组织施工做准备，以便监理工程师下达开工令后，及时组织全面施工。详
