油墨废水处理专项方案.doc

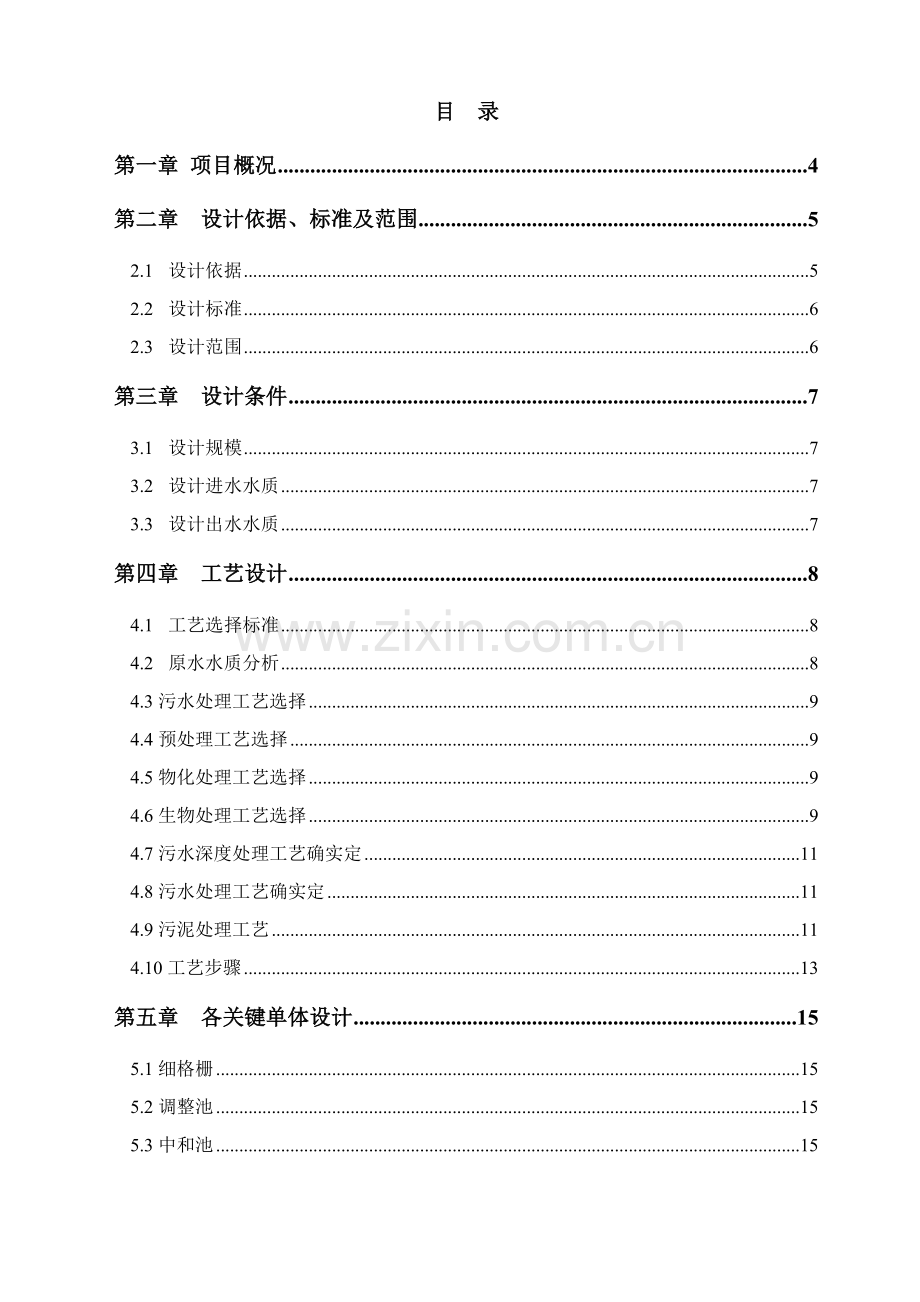

XXXXX3m3/d油墨废水处理工程设 计 方 案天津同瑜环境保护节能科技6月目 录第一章 项目概况4第二章 设计依据、标准及范围52.1 设计依据52.2 设计标准62.3 设计范围6第三章 设计条件73.1 设计规模73.2 设计进水水质73.3 设计出水水质7第四章 工艺设计84.1 工艺选择标准84.2 原水水质分析84.3污水处理工艺选择94.4预处理工艺选择94.5物化处理工艺选择94.6生物处理工艺选择94.7污水深度处理工艺确实定114.8污水处理工艺确实定114.9污泥处理工艺114.10工艺步骤13第五章 各关键单体设计155.1细格栅155.2调整池155.3中和池155.4物化沉淀槽165.5水解酸化池165.6接触氧化池175.7二沉池185.8污泥池185.9砂层过滤195.10规范化排放口195.11综合操作间195.12应急事故池20第六章 建筑结构216.1设计依据和范围216.2自然条件和数据216.3建筑设计216.4结构设计22第七章 供电257.1设计范围257.2设计依据257.3设计基础资料257.4污水站用电负荷257.5供电系统负荷等级257.6机泵开启及控制方法257.7供电线路和厂区照明267.8防雷及接地系统26第八章 污水处理系统应急预案278.1 污水处理站突遇停电应急方法278.2 污水处理站应急处理方法278.3 火灾应急预案278.4 污水处理站台风应急方法298.5 污水处理站暴雨应急方法298.6 污水处理站水量骤增应急方法308.7污水处理站防汛预案308.8 污水处理站事故应急预案31第九章 质量确保及售后服务329.1 质量确保329.2 售后服务329.3 人员培训329.4 技术服务33第十章 运行费用3510.1 动力费用3510.2 人工费用3510.3 用药费用3510.4 单位污水处理单价35第十一章 工程投资概算3611.1 土建工程投资估算表3611.2 工艺设备投资估算表3611.3 工程投资估算表38第一章 项目概况1.1 概述依据实际情况和业关键求，确定生产废水处理工程，设计总处理水量为3m3/d，天天按10小时运行，则处理系统平均设计水量为0.3m3/h；处理后出水达成污水综合排放标准（GB89781996）表4中三级排放标准后，排入开发区市政管网汇入污水处理厂进行深度处理。我企业受业主委托，对该企业污水进行取样分析化验。为确保污水能处理达标排放，依据该项目标实际情况，本着实事求是、真诚合作标准，在了解相关基础情况前提下，结合本单位技术专长和工程实践经验，对其治理工程进行整体计划和设计，确定本设计方案，提供优异工艺、高品质设备和全方位服务。第二章 设计依据、标准及范围2.1 设计依据(1) 建设单位提供水量、水质、用地等原始设计资料；(2) 污水综合物排放标准（GB8978-1996）；(3) 油墨工业水污染物排放标准（GB25463-）；(4) 室外排水设计规范（GB50014-）；(5) 室外给水设计规范（GB50013-）；(6) 建筑给水排水设计规范（GB50015-）；(7) 污水排入城市下水道水质标准（CJ3082-1999）；(8) 建筑施工场界环境噪声排放标准（GB12523-）；(9) 恶臭污染物排放标准(GB14554-93)；(10) 建筑设计防火规范（GB50016-）；(11) 给水排水工程构筑物结构设计规范（GB50069-）；(12) 给排水构筑物工程施工及验收规范（GB50141-）；(13) 建筑抗震设计规范（GB50011-）；(14) 混凝土结构设计规范（GB50010-）；(15) 构筑物抗震设计规范（GB50191-）；(16) 建筑地基和基础工程施工质量验收规范（GB50202-）；(17) 混凝土结构工程施工及验收规范（GB50204-）；(18) 建筑物地基基础设计规范（GB50007-）；(19) 砌体结构设计规范（GB50003-）；(20) 建筑结构荷载规范（GB50009-）；(21) 砌体结构工程施工质量验收规范（GB50203-）；(22) 地下工程防水技术规范（GB50108-）；(23) 建筑电气设计技术规范（JBJ/T16-）；(24) 工业和民用供配电系统设计规范（GB50052-92）；(25) 低压配电设计规范（GB50054-）；(26) 电力建设施工及验收技术规范(建筑工程篇)（SDJ69-87）；(27) 工业自动化仪表工程施工及验收规范（GB50094-）； (28) 自动化仪表安装工程质量检验评定标准（GBJ131-90）；(29) 通用用电设备配电设计规范（GB50055-）；(30) 电力装置继电保护和自动装置设计规范（GB50062-）；(31) 电力工程电缆设计规范（GB50217-）；(32) 并联电容器装置设计规范（GB50227-）；(33) 国家及地域颁发其它相关设计规范。2.2 设计标准(1) 落实实施国家环境保护政策，根据国家颁布相关法规、规范及标准进行设计；(2) 依据设计进水水质和排放标准要求，污水处理选择工艺实用有效，处理效果好，操作管理简单，运行稳定可靠，占地面积少，工程投资节省和运行成本低方案；(3) 选择性能可靠、效果好、能耗低、维修简单中国优异设备；(4) 污水处理站计划部署充足考虑和原有构筑物，处理单元相协调；(5) 妥善处理污水处理过程中产生污泥和噪声，避免二次污染。2.3 设计范围污水处理工程设计范围包含：(1) 污水处理工程工艺设计、土建工程设计、电气自控设计、给排水设计；(2) 污水处理工程所需机械设备、配送电设备、安装及调试，土建工程图纸设计（不含土建工程施工、不含回用水输送系统）；(3) 配电范围：低压配电部分，从配电柜开始，业主负责将电源接至配电柜；(4) 结构范围：污水处理构筑物及对应设施结构部分设计，施工由业主自行安排；(5) 给排水范围：业主负责将污水引至污水处理站内，并将处理后污水引至受纳水体或管网；(6) 污水处理工程整体安装及调试（不含污水搜集管网）。第三章 设计条件3.1 设计规模油墨废水处理工程设计总处理水量为3m3/d，天天按10小时运行，则污水处理系统平均设计水量为0.3m3/h；处理后出水达成污水综合排放标准（GB89781996）表4中三级排放标准，处理后出水和经过三级化粪池处理后生活污水合并排入开发区市政管网汇入污水处理厂进行深度处理。3.2 设计进水水质污水处理工程设计进水水质，如表3-1所表示： 表3-1 设计进水水质水质指标pHSSCODCrBOD5色度数值67700100011600040012001000倍注：上述表中除pH无量纲和色度外，其它指标单位均为mg/L。3.3 设计出水水质依据当地环境保护部门对企业污染物排放量控制要求，污水处理工程具体排放指标达成污水综合排放标准（GB8978-1996）表4中三级排放标准，如表3-2所表示：表3-2 排放标准水质指标pHSSCODCrBOD5色度数值69400500300注：上述表中除pH无量纲和色度外，其它指标单位均为mg/L。第四章 工艺设计4.1 工艺选择标准污水处理工艺选择和处理水量、原水水质、排放标准、建设投资、运行成本、处理效果及稳定性，工程应用情况、维护管理方便等原因相关。本工程选择工艺首先考虑以下多个标准：(1) 出水水质稳定达标。(2) 对水质、水量改变适应性强，处理效率高。(3) 投资节省，占地面积小，运行维护费用低。(4) 操作管理方便，便于维护。(5) 污水处理工程总体布局和周围环境相协调。4.2 原水水质分析4.2.1废水起源本项目标废水起源以下：（1）天然胶粘剂设备清洗液：起源于在双面复合生产过程中，以淀粉为基料制整天然胶粘剂设备在清洗时排放废水，该部分废水只有再停机清洗时才会产生，不仅水量小，且只占一小部分。（2）纸箱及纸制品印刷过程中产生水性油墨废水：水性油墨废水起源于更换油墨等需要清洗印刷相关设备排水，比如：洗棍、洗槽、洗桶、冲洗操作间等产生废水，为关键废水起源和污染源。（3）事故废水：包含锅炉除尘脱硫事故废水和污水处理站本身事故废水。锅炉除尘脱硫事故废水起源于纸板生产锅炉尾气所采取喷淋法进行除尘脱硫时产生喷淋废水，这部分污水基础上不外排，而是循环使用，只有在锅炉房设备维修和发生事故时才会有部分废水排出，其排出废水直接引入污水处理站事故应急池内储存。污水处理站本身事故废水为车间或污水处理站突发停电或设备发生故障时，将事故污水排入应急事故池内储存。储存事故废水再定量地排入污水处理站进行处理。4.2.2废水组成水性油墨生产废水中关键污染为丙烯酸系列水溶性树脂（载色剂）、含带色基团环状有机物（色料）和大分子量醇基或苯基分散剂，其中丙烯酸树脂是废水中CODcr关键组成部分，占80%以上；以淀粉为基料制整天然胶粘剂废水关键污染物为淀粉、纤维素等有机物，COD含量较高。4.3污水处理工艺选择据上述原水水质分析，该类废水CODCr较高，色度较大，属难生物降解类工业废水。依据同行业类似污水处理工艺，结合本企业对该类型污水多年工程实践经验，故本方案推存采取以下处理工艺“预处理+物化处理+生化处理+深度处理”，以去除污水中污染物。4.4预处理工艺选择本工程预处理工艺关键为格栅。格栅通常见于拦截分离较大致积漂浮物和部分悬浮物，以保护水泵正常运行，本工程污水关键为车间设备清洗废水，没有较大致积漂浮物故选择细格栅作为初筛工序。4.5物化处理工艺选择物化处理工艺通常采取“混凝沉淀”和“气浮”处理。混凝沉淀适适用于比重略大于水悬浮物质去除，气浮法则适适用于比重略小于水悬浮物质去除，但气浮法配套相关设备较多，故总造价较高，且运行成本也较高。考虑到本工程处理规模、废水性质、运行成本及投资成本，结合本企业对贵企业产生水性油墨废水所进行试验结果，表明该类废水采取混凝沉淀能够有效去除色度，并取得良好固液分离效果，故推荐采取“物化沉淀池”进行混凝沉淀处理。4.6生物处理工艺选择经混凝沉淀处理后出水CODcr可降至1mg/l左右，因为污水中所含污染物含有丙烯酸系列水溶性树脂（载色剂）、带色基团环状有机物（色料）和大分子量醇基或苯基分散剂、淀粉、纤维素等难降解物质，其中部分物质是好氧菌不可降解，还有一部分是对好氧菌有一定毒性和抑制作用，所以，假如直接采取好氧处理工艺，不仅降解速率慢，而且运行费用高，出水指标难以确保，所以本工程推荐使用“水解酸化”结合“好氧工艺”组合形式。先经过兼氧菌对高分子、难降解有机物进行降解处理，并提升污水可生化性，降低后续好氧工艺有机负荷，有利于好氧生化深入处理，降低运行费用。4.6.1.水解酸化工艺水解酸化工艺是在兼氧条件下，经过酸化菌降解部分有机物，而且对高分子、难降解有机物脱环断链，立即大分子物质降解为小分子物质，将难生化物质降解为易生化降解物质，从而提升污水可生化性，大大提升了好氧菌降解有机物能力，同时也降低后续好氧工艺有机负荷和运行成本。所以，水解酸化工艺常作为难降解有机废水好氧生物处理前处理工序，以提升废水可生化性，有利于好氧生化处理。4.6.2好氧处理工艺（1）好氧生物处理工艺介绍在好氧生物处理工艺中，按生物在曝气池内生长方法可分为悬浮生长和附着生长两类。前者经典工艺就是活性污泥法及其演化工艺，后者关键是生物膜法。生物膜法相对活性污泥法优势就是含有一定脱氮功效和没有污泥膨胀之虞。（2）好氧生物处理技术选择标准作为关键生物处理工艺，好氧生物处理技术选择尤为关键。对本工程污水处理来说，生物处理技术选择标准是：技术优异成熟，且符合中国国情；运行稳定可靠，操作管理方便；一次性投资和运行费用均要低；抗冲击负荷和污泥膨胀；设备不易损坏且维修费用要小。（3）好氧生物处理工艺本设计采取“接触氧化池工艺”作为污水好氧处理工艺。接触氧化法也称淹没式生物滤池。生物接触氧化法在运行早期，少许细菌附着于填料表面，因为细菌繁殖逐步形成很薄生物膜。在溶解氧和食物全部充足条件下，微生物繁殖十分快速，生物膜逐步增厚。溶解氧和污水中有机物凭借扩散作用，为微生物所利用。但当生物膜达成一定厚度时，氧已经无法向生物膜内层扩散，好氧菌死亡，而兼性细菌、厌氧菌在内层开始繁殖，形成厌氧层，利用死亡好氧菌为基质，并在此基础上不停发展厌氧菌。经过一段时间后在数量上开始下降，加上代谢气体产物逸出，使内层生物膜大块脱落。在生物膜已脱落填料表面上，新生物膜又重新发展起来。在接触氧化池内，因为填料表面积大，所以生物膜发展每一个阶段全部是同时存在，使去除有机物能力稳定在一定水平上。生物膜在池内呈立体结构，对保持稳定处理能力有利。4.7污水深度处理工艺确实定水溶性油墨废水经生化处理后出水中常携带少许无法经沉淀去除细小悬浮物质，这部分污染物易使出水SS及COD不稳定，为保障整个工程出水稳定达标排放，本工程在生化处理后增加砂层过滤处理工艺。砂层过滤采取上流式过滤方法，将细小悬浮物质截留在砂层底部，出水SS稳定排放。截留悬浮物定时利用池内高水位进行反冲洗，冲洗水排入调整池内再重新处理。4.8污水处理工艺确实定总而言之，依据污水水质特点和本企业在同行业污水处理经验，漳州毅胜纸业包装废水处理工程拟采取“细格栅+物化沉淀+水解酸化+接触氧化+二沉池+砂滤”污水处理工艺；经处理后出水达成污水综合排放标准（GB8978-1996）表4中二级排放标准。4.9污泥处理工艺4.9.1污泥处理目标物化段在投加混凝剂后，使污水悬浮物转化为污泥和污水分离，污泥产量大，含水率高，需深入处理。而生化处理中利用微生物将污水中有机物转化为污泥，生化污泥含水率高、有机物含量高，不稳定，且易腐化，还含有大量微生物、细菌，若不妥善处理和处理，将造成二次污染。所以，必需对污泥进行处理和处理。污泥处理目标是：分解有机物，使污泥稳定化；降低水分，降低污泥体积，便于污泥运输和处理；尽可能利用污泥中资源；预防二次污染。4.9.2污泥处理工艺选择常规污泥处理要求以下：a. 稳定化：降低有机物，使污泥稳定化；b. 减量化：降低污泥体积，降低污泥后续处理费用；c. 无害化：降低污泥中有毒有害物质；d. 综合利用：利用污泥中可利用物质，化害为利。本方案采取先浓缩，再脱水处理工艺。污泥处理步骤以下：污泥脱水污泥池 污泥 泥饼外运处理 4.9.3泥饼处理、滤液处理污泥经板框压滤机处理后泥饼委托第三方有资质企业处理。污泥经脱水设备处理产生滤液回流到调整池进入污水处理系统重新进行处理。4.10工艺步骤生产废水工艺步骤图生活污水工艺步骤图污水处理步骤介绍:1.车间废水经厂区管网聚集至生产车间格栅井，由细格栅去除污水中较大悬浮物质，确保污水泵正常运行，污水由泵提升至污水处理站反应池1。 2.在反应池1中加入硫酸亚铁进行絮凝作用。池内设有曝气搅拌系统，出水进入反应池2。3. 在反应池2中加入PAC、PAM进行混凝作用，池内设有曝气搅拌系统，出水进入物化沉淀池1、物化沉淀池2进行混凝沉淀，可大大降低污水中CODcr、BOD5、SS及色度等。出水再自流进入水解酸化池。沉淀池内沉淀污泥排入污泥池作深入处理。4.水解酸化池可将废水中难降解大分子有机物转化为易生物降解小分子有机物，从而提升污水可生化性，有利于后续好氧处理。水解酸化出水自流进入后续好氧生化系统。5.好氧生化系统采取接触氧化池。接触氧化池中微生物在曝气充氧状态下，可将污水中有机物分解成CO2和H2O，使出水得到净化。生化出水自流进入二沉池进行泥水分离。沉淀污泥大部分回流至水解酸化池，剩下污泥排入污泥池进行处理。7.沉淀池上清液自流入砂滤池，深入去除水中细小县浮物，确保出水SS稳定。砂滤池出水排入规范化排放口，达标排放。8污泥处理：本系统污泥关键来自物化沉淀池及生化处理系统剩下污泥，这些污泥均排入污泥池。污泥经过压滤机进行脱水处理，滤液回流反应池1重新处理，泥饼委托第三方有资质企业处理。9经当地环境保护局同意，该厂生活污水经过三级化粪池处理以后直接排入到市政管网。10本污水处理站设有应急事故池，当车间或污水处理站突发停电或设备发生故障时，可将事故污水排入事故池内或原有污水调整池暴满后，暴满出来污水经沟渠溢流入应急事故池，避免污水泄露给周围环境造成污染事故。当锅炉房进行设备维修或发生事故时，锅炉除尘脱硫废水可直接排放到事故应急池内。应急事故池设计有效调整容积10m3。第五章 各关键单体设计5.1格栅井（业主自建）配套设备：细格栅，B=500mm5.2调整池调整池可对废水进行匀质匀量，避免水质水量波动对后续处理单元造成冲击。设计尺寸：2.5m2.0m2.0m数量：1座有效容积：7.5m3结构形式：地下式砖混结构配套设备：1、污水曝气系统型号规格：DN50曝气器型号规格：D215型微孔曝气器材质：膜片选择优质橡胶，支撑托盘等均为工程塑料ABS。数量：4套5.3反应池在反应池中加入硫酸亚铁、PAC、PAM进行混凝作用。设计尺寸：1.26m1.00m3.0m数量：1座有效容积：3.0m3结构形式：半地下砖混结构配套设备：1、加药系统数量：3套2、不锈钢加药泵型号：25HBF-8数量：3台3、曝气搅拌系统数量：1.26m25.4物化沉淀池物化沉淀处理方法是污水在混凝剂及絮凝剂作用下，可大大降低污水中COD和BOD、SS及色度等，去除悬浮物可达成70%以上。设计流量：0.3m3/h 设计尺寸：2.5m2.0m3.0m结构形式：半地下砖混结构数量：1座配套设备：1、斜管填料数量：5 m22、斜管填料支架型号：5 m23、布水系统数量：1套4、流水堰槽数量：1套5.5水解酸化池水解酸化池可将废水中难降解大分子有机物转化为易生物降解小分子有机物，便于好氧处理。同时降解部分有机污染物。水解酸化池将充足考虑池体布水均匀，避免出现布水死角，以提升水解酸化处理效率，故采取水力搅拌。设计水量：0.3m3/h设计尺寸：2.5m2.0m2.5m数量：1座有效容积：10.0m3停留时间：13.0h结构形式：半地下砖混结构配套设备材料：1、组合填料型号规格：150组合填料数量：10.0m32、填料支架数量：10.0m33、布水系统型号规格：DN50材质：工程塑料ABS数量：1套4、曝气系统型号规格：D215型微孔曝气器材质：膜片选择优质橡胶，支撑托盘等均为工程塑料ABS。数量：16套5.6接触氧化池好氧生物处理是微生物在有氧条件下，将污水中有机物氧化分解，从而使废水得到净化。设计水量：0.3m3/h设计尺寸：LBH2.5m2.0m2.5m数量：1座有效容积：10m3停留时间：13h结构形式：半地下砖混结构配套设备：1、组合填料型号规格：150 数量：10m32、填料支架数量：10m33、曝气系统型号规格：D215型微孔曝气器材质：膜片选择优质橡胶，支撑托盘等均为工程塑料ABS。数量：16套5.7二沉池二沉池对接触氧化出水进行泥水分离，剩下污泥经过排泥泵排出。设计水量：0.3m3/h设计尺寸：LBH1.5m1.5m2.5m数量：1座结构形式：半地下砖混结构表面负荷：0.30m3/(m2h)配套设备： 1.污泥回流泵型号规格：WQ10-10-0.75流量：10m3/h，扬程：10m，功率：0.75Kw数量：1台2. 中心导流筒一套，D2005.8砂层过滤1砂层过滤作用是将二沉池出水, 深入深度过滤,从而使出水水质稳定达标。设计尺寸：LBH1.0m1.0m3.0m数量：1座结构形式：半地下砖混结构配套设备：1、石英砂+卵石滤料1m32、布水装置：1套3、反冲洗泵型号规格：WQ10-10-0.75流量：10m3/h，扬程：10m，功率：0.75Kw数量：1台5.9砂层过滤2砂层过滤作用是将二沉池出水, 深入深度过滤,从而使出水水质稳定达标。设计尺寸：LBH1.5m0.76m2.5m数量：1座结构形式：半地下砖混结构配套设备：1、石英砂+卵石滤料1m32、布水装置：1套3、反冲洗泵和砂层过滤池1共用5.10规范化排放口规范化排放口根据规范排放口设计,设计流量为1m3/h.设计尺寸：LB2.48m0.50.7m数量：1座结构形式：地上式砖混结构5.11综合操作间综合操作间包含风机房、配电房、储药间。污泥脱水车间用于污泥脱水干化处理，方便于泥渣外运处理。污泥脱水方法采取板框压滤机脱水处理，脱水后污泥含水率约为80。综合操作间设计尺寸：LBH = 4.0m2.5m2.5m结构形式：框架结构配套设备：1）电控柜数量：1套2） 回转式鼓风机型号规格：FH-60，功率：4.0kw，风量：2.17m3/min，风压：49.0kpa数量：2台(1用1备)，含调整池、中和池和污泥池混合、搅拌。5.12应急事故池应急事故池作用是：当车间或污水处理站突发停电或设备发生故障时，可将事故污水排入事故池内或原有污水调整池暴满后，暴满出来污水经沟渠溢流入应急事故池，避免污水泄露给周围环境造成污染事故。当锅炉房进行设备维修或发生事故时，锅炉除尘脱硫废水可直接排放到事故应急池内。应急事故池设计有效调整容积22m3。设计尺寸：LBH2.5m1.5m1.5m数 量：1座设计调整容积：5.6m结构形式：地下砖混结构第六章 建筑结构6.1设计依据和范围国家现行结构设计规范及标准。其关键设计规范：1.混凝土结构设计规范 GB50010。2.砌体结构设计规范 GB50003。3.钢结构设计规范 GB50017。4.给水排水结构设计规范 GB50015。5.建筑抗震设计规范 GB5011。6.2自然条件和数据1.气象条件（略）2. 工程地质条件3.厂址：XXXXX惺惺惜惺惺学校4.地震烈度：依据国家地震局1990年编制中国地震烈度区划图，该场地场地烈度为7度，区域稳定性良好。5.建筑物和构筑物部署设计中，在满足工艺要求前题下，尽可能利用地形和地质条件降低土方工程量，使建筑物基础设计达成经济合理。对建筑物立面处理和建筑结构形式进行统筹考虑并和周围建筑物相协调，应考虑采取当地经验和习惯做法。对建筑物结构体系和结构方案进行分析比较，采取便于施工和生产使用合理方案。6.施工条件和地方材料起源漳州毅胜纸业包装交通运输很方便。多种建筑机械设备比较齐全，建筑材料和地方性材料供给全部很轻易处理。6.3建筑设计6.3.1设计范围本设计中建筑物有综合操作间等。建筑物范围、规模、位置等。依据方案设计审查意见、工艺总体要求和深入分析比较后在初步设计及施工图编制时许可进行局部变动。6.3.2建筑标准1.耐火等级：依据建筑设计防火规范要求，污水处理站内建筑物耐火等级为三级。2.建筑装修标准：依据工艺使用要求宜参考“城镇污水处理厂建筑设计标准”进行设计。3.建筑设计：依据工艺步骤要求，结合各个工艺步骤联络特点，将建筑场地合理分区，各个分区间有相互联络通道；道路间、道路和建构筑物间进行绿化处理，并在合适位置设置花坛、水地，以达成美化厂区环境目标。4.建构筑物外装修为确保厂区内统一协调，外墙应以水泥砂浆抹面，并以外墙防水涂料粉刷。5.建筑配件建筑物门、宽、铁梯等建筑配件设计，其尺寸应符合标准模数要求，拟选择标准设计图，有条件尽可能采取厂制和厂购。6.防腐蚀要求根据工业建筑防腐设计规范要求，对相关建筑物和相关设备采取对应防腐蚀处理方法进行处理。6.4结构设计6.4.1设计范围本设计包含上述全部构(建)筑物结构设计及其它隶属设施结构设计。其中构筑物有调整池、中和池、生化池、沉淀池、污泥池、砂滤池、规范化排污口、综合操作间等。6.4.2通常要求设计荷载：见表6-1表6-1设计荷载荷载名称单位荷载值基础风压kN/0.6基础雪压kN/0活荷载标准值综合操作间kN/楼面2.0 屋面1.5机泵间kN/楼面3.0 屋面0.7悬挑平台、阳台kN/台面2.5检修每1.0m一个1.0kN集中荷载楼梯、工作平台KN/楼面、台面4.0结构自重和材料标准值KN/按建筑结构荷载设计规范GB50009取土荷载标准值吊车荷载标准值按工艺设计要求确定设备荷载标准值依据和产品样本确定地震作用标准值按设防烈度7度采取结构方法，不作抗震验算。温度作用标准值依据实际情况考虑6.4.3建筑材料1、混凝土强度等级：贮水构筑物及建筑物地下室：砼：C25、抗渗等级S6。楼板、屋面板：现浇板不低于C20。梁、柱、桩、基础板：不低于C20。散水、台阶：不低于C15。基础垫层： C10素混凝土。2、钢筋和钢材：钢筋：()、()级钢材： Q235(三号钢)3、砌体：砖砌体：不低于M5砂浆砌MU7.5砖。石砌体：不低于M7.5砂浆砌MU20砖。4、防水材料构筑物及地下室防水：混凝土自防水和1：2水泥砂浆抹面。5、防腐蚀材料：构筑物及地下室和土壤接触表面：涂冷底子油一道，热沥青二道。铁件：刷防腐漆或采取热镀锌材料。防酸、碱地面及容器：依据情况采取防腐涂料、防贴面砖等。6.4.4结构选型及基础形式建（构）筑物：综合操作间：框架砖混结构。规范化排污口：砖混结构；污泥池，矩形，砖混结构地埋式。反应池1、反应池2、物化沉淀池1、物化沉淀池2：砖混结构地上式。水解酸化池：砖混结构地埋式。接触氧化池：砖混结构地埋式。沉淀池：矩形；砂滤池：矩形。6.4.5施工要求1、建筑结构和构筑物施工，应按现行国家相关“施工及验收规范”实施。2、深基础施工时应做好降低地下水施工，加强基坑支护。第七章 供电7.1设计范围本设计包含：污水处理站内动力及照明配线、继电保护和控制，防雷接地、保安接地、静电接地及电力系统工作接地、仪表系统接地等，不包含电源进线开关外供电线路及保护。7.2设计依据1、业主提供方案设计原始资料；2、工艺专业，自控专业提供设计资料；3、国家现行相关标准规范。7.3设计基础资料1、污水处理站不设变电系统，电源进线由甲方提供。2、在污水处理站内母联设电能计量表。3、电源进线方法为电缆（具体由甲方提供）7.4污水站用电负荷全厂用电负荷见表10-1。7.5供电系统负荷等级污水处理站无一级负荷，二级负荷有废水提升泵，鼓风机等，其它均为三级负荷。因为二级负荷所占比重大，所以污水处理站供电负荷等级为二级。7.6机泵开启及控制方法1.机泵起动方法因污水处理站全部机泵单机功率均小于15kW，所以，采取直接降压起动方法。2.控制方法全部机泵依据工艺要求在主控室设起停操作按钮或设自动，手动转换开关。7.7供电线路和厂区照明1、电缆线路户外敷设电缆少于7根以直埋敷设为主，多于7根以桥架敷设为主，室内电缆以桥架敷设为主，少数埋于地面穿管敷设。电缆进入建筑物楼面，通路和其它专业管线交叉均应穿钢管保护。2.厂区照明设计3.照明设计标准：加药房、值班室采取荧光灯，道路照明用高压钠灯。4.照明灯具控制方法：室内灯，门灯采取就地控制，绿地灯，路灯及室外建筑物上安装灯，均在所配出照明箱上控制。7.8防雷及接地系统接地装置采取水平接地体为主，辅以各建筑物基础钢筋。在综合操作间设一组接地装置，接地电阻小于10欧。本污水处理站全部建筑物圈梁和基础钢筋均焊接成电路通路。然后用两根水平接地体相连，组成全厂接地系统，接地电阻要求不应大于4欧，不然应增加接地极。全部进入综合楼金属管线，电缆金属外皮在进点均需接地。第八章 污水处理系统应急预案8.1 污水处理站突遇停电应急方法1、突遇停电，生产调度人员立即组织生产班组人员将现场设备退出运行状态。2、若厂内部供电系统有问题，经检修短时间内能恢复送电，等检修结束后恢复送电，若短时间内无法修复，则启用备供线路。3、若主供备供全部无法送电，则立即通知上级主管部门，降低管网污水输送。4、工艺路线上阀门调整可经过“手动”进行操作。5、来电后，按相关操作规程立即开启设备，恢复运行。8.2 污水处理站应急处理方法l、立即通知生产计划科、降低管网送水量，同时对进入工艺污水进行减量处理。2、厂内生产技术人员应立即对进厂水质、工艺运行参数、出水水质数据进行分析，依据超标数据对相关工艺步骤进行立即调整。以最短时间使工艺运行、出水水质达成正常。3. 福建省漳州毅胜纸业包装，针对污水处理站应急处理方法，特建造应急处理池一座有效容积为10.7立方，可有效对污水处理站应急处理10.7个小时，避免对周围环境造成污染。4如短时间不能恢复污水处理站正常运行，应报主管领导责令对生产部门进行停产。待污水处理站正常运行后方可进行生产。8.3 火灾应急预案一、报警1、一旦着火，发觉人要将火灾信息快速传到厂长室、值班室，报警方法有对讲机、电话、派人现场通报。早班发生火灾险情，应立即通知本部门主管和消防责任人，立即将消息传达成厂部，中夜班发生火灾险情，发觉火情人员应第一时间通知调度和值班干部，在厂领导未到现场前由调度员组织指挥扑救。2、接报后应立即按了解着火地点、起火部位、燃烧物品、现在情况，立即确定是否成灾。3、确定火灾后要立即拨打“119”电话报警，任何部门和个人均应无条件为报警提供便利，不得阻碍报警。报警时报警人要沉着冷静，口齿清楚，讲清发生火灾具体单位、建筑物名称及地点、火灾性质及火势情况、建筑物内有没有些人员被困、报警人姓名和报警电话号码。报警后要立即安排人员到厂门口或约定地点接应消防车。二、人员组织及指挥1、事先明确救灾指挥部位置和职责，在确定火灾时，能快速组成，并向各部门发出指示。2、由当初在单位最高责任人和其它相关人员（消防、安保、生产科、调度室、事发部门责任人等）组成救灾指挥部，责任人为当初在厂最高责任人。3、责任人关键职责是：依据火灾情况，掌握火势发展情况，确定是否疏散人员，立即调整力量，明确部署救人、疏散物资和灭火、供水、防排烟等任务，并检验实施情况。公安消防队到场后，立即向公安消防部门火场总指挥汇报情况，率领职员服从统一指挥。4、义务消防员和相关工作人员接到火警命令后，必需以最快速度赶赴火场，在火场指挥员统一指挥下实施灭火或营救。三、人员疏散和护理1、救人是火灾发生时第一标准，要依据建筑物及周围情况，事先划定人员疏散集结安全区，火灾现场指挥员向需要疏散人员发出通知，要说明疏散路线、稳定人员情绪，有秩序地对建筑物内被困人员进行营救和疏散，在现场对伤员护理并立即送往医院。2、注意事项：应按被疏散人年纪、性别引导至不一样疏散通道。四、火灾扑救：1、灭火标准和方法：组织侦察火情，掌握火势发展情况，依据先关键后通常标准组织扑救；立即向救灾指挥部汇报火情；先控制后灭火标准，派人员携带灭火工具、防火工具预防火势沿水平或纵向蔓延，灭火器要集中使用，增大灭火威力；依据火情，指挥切断电源、可燃气源；要选择适宜灭火器材；灭火时最好用湿毛巾捂住口鼻，避免烟雾中毒。2、发生火灾时，任何部门和个人全部有实施灭火义务和责任。先行抵达火灾现场人员要依据灭火标准和方法全力实施灭火。3、发生火灾后，相关人员必需立即关闭正在运转设备，切断失火建筑物内供电电源，但夜间要确保消防用电不间断，同时为消防栓进行供水加压。4、公安消防队到场后，现场人员要协同组织灭火抢救。五、安全警戒：1、外围警戒：指导一切无关车辆、人员离开现场，维护好外围秩序，迎接消防队，为消防队到场灭火展开发明有利条件；2、火场外部警戒：不许无关人员进入火场，看管好火场内疏散出物资，预防有些人趁火打劫、制造混乱，确保消防通道专用，指导消防队进入到现场，为消防队灭火战斗行动维持好秩序；3、火灾扑灭后，在火灾区域内设置警戒区，严禁无关人员进入，配合上级部门、公安消防等部门调查火灾原因。六、其它确保：1、确保灭火器材供给，组织人员将厂内其它部门及备用消防器材组织运输到现场。2、确保伤员救护等工作运输车辆。3、开启消防通道大门，为消防大队到来灭火做好准备。8.4 污水处理站台风应急方法1、立即通知各部门做好防台风准备，将各岗位门窗关紧对变电所架空进户线进行不间断地巡视检验，发觉情况立即进行紧急处理。2、尽可能降低操作人员在构筑物上巡视或操作次数，待风力减小后再外出巡视操作。3、厂内抢险队员、车辆做到随叫随到，严阵以待，以处理突发事件发生。8.5 污水处理站暴雨应急方法1、依据天气预报，预先对各设备进行检验，确保完好。对厂内雨水管道进行疏通，确保通畅。2、增加水泵，降低调整池水位，使调整池水位保持低水位运行。对易进水电缆沟安装潜水泵。3、将各岗位门窗关紧，预防雨水流进操作间影响机器设备正常运行。4、各岗位立即将电缆沟内
