消防检测方案

一、检测设备
1、红外热电视；2、红外热像仪；3、红外测温仪；4、超声波侦测器；5、接地电阻测试仪；6、对讲机；7、消火栓系统试水检测装置；8、电子温湿度表；9、接地电阻摇测仪；10、漏电保护器测试仪；11、可燃气体检测仪；12、数码摄像机；13、数码照像机；14、照度计；15、火灾模拟发生装置加烟测试仪；16、火灾模拟发生装置加温测试仪。

二、组织机构框图

三、检测人员
1、高级工程师；2、工程师；3、检测员。检测人员数量以工程量大小而定。

四、编制依据
1、建筑设备通用图集：
(1)《建筑设备施工安装通用图集》   91SB1～9、91SB-X1
(2)《建筑电气通用图集》   92DQ1～92DQ13
2、施工质量验收规范：
(1)《建筑工程施工质量验收统一标准》   GB50300-200l
(2)《通风和空调工程施工质量验收规范》      GB50243-
(3)《建筑给排水及采暖工程施工质量验收规范》   GB50242-
(4)《自动喷水灭火系统工程施工验收规范》   GB50261- 96
(5)《建筑给排水暖通空调燃气工程施工工艺标准》      JS02-
(6)《压缩机、风机、泵安装工程施工及验收规范》      GB50275-98
(7)《民用建筑工程室内环境污染控制规范》   GB50325-
(8)《建筑电气工程施工质量验收规范》   GB50303—20
(9)《电气装置安装工程接地装置施工及验收规范》      GB50169-92XZ
(10)《电气装置安装工程高压电器施工及验收规范》     GBJ147-90
(11)《电气装置安装工程母线装置施工及验收规范》     GBJ149-90

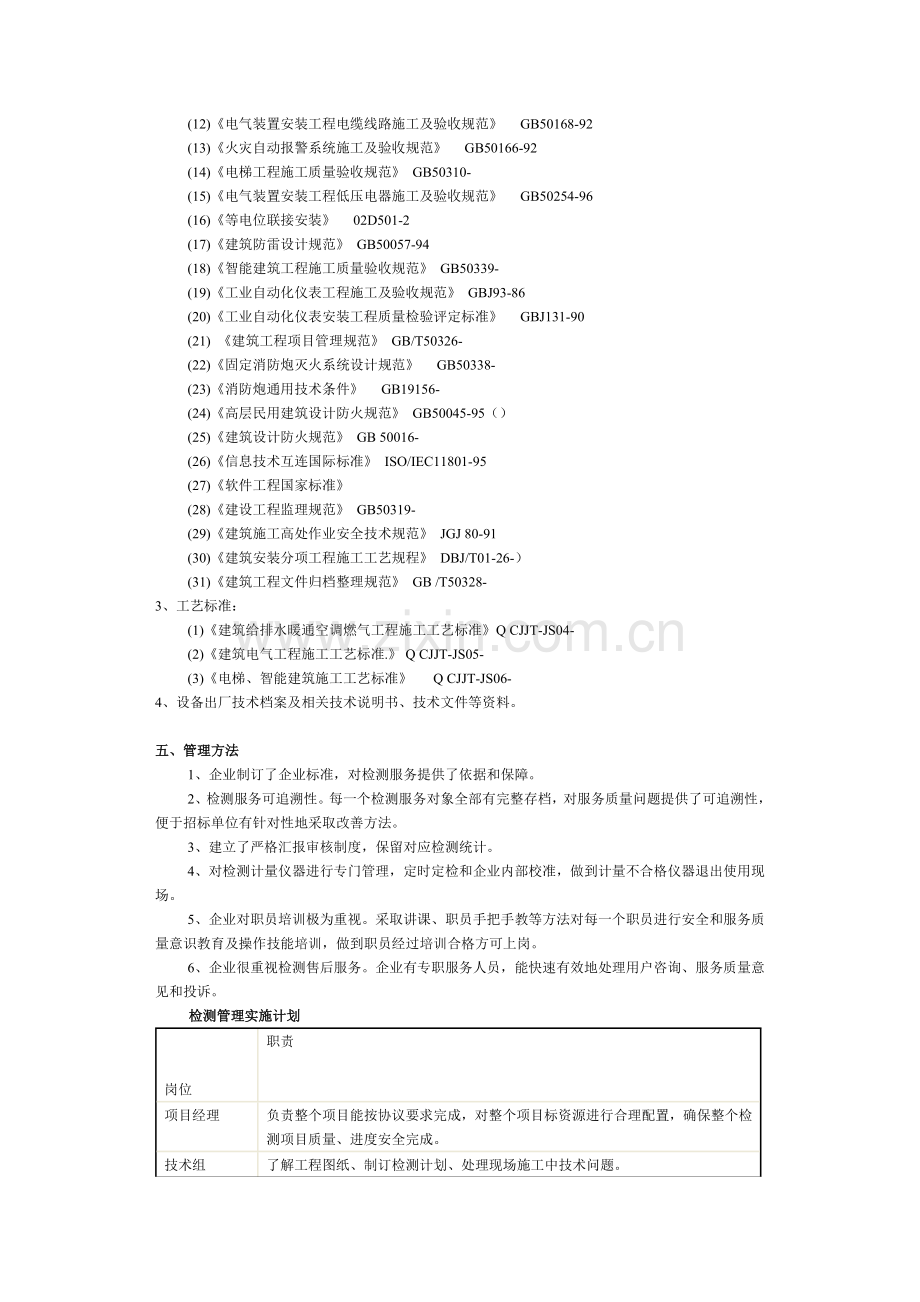

(12)《电气装置安装工程电缆线路施工及验收规范》     GB50168-92
(13)《火灾自动报警系统施工及验收规范》     GB50166-92
(14)《电梯工程施工质量验收规范》 GB50310-
(15)《电气装置安装工程低压电器施工及验收规范》     GB50254-96
(16)《等电位联接安装》     02D501-2
(17)《建筑防雷设计规范》 GB50057-94
(18)《智能建筑工程施工质量验收规范》 GB50339-
(19)《工业自动化仪表工程施工及验收规范》 GBJ93-86
(20)《工业自动化仪表安装工程质量检验评定标准》     GBJ131-90
(21) 《建筑工程项目管理规范》 GB/T50326-
(22)《固定消防炮灭火系统设计规范》     GB50338-
(23)《消防炮通用技术条件》     GB19156-
(24)《高层民用建筑设计防火规范》 GB50045-95（）
(25)《建筑设计防火规范》 GB 50016-
(26)《信息技术互连国际标准》 ISO/IEC11801-95
(27)《软件工程国家标准》
(28)《建设工程监理规范》 GB50319-
(29)《建筑施工高处作业安全技术规范》 JGJ 80-91
(30)《建筑安装分项工程施工工艺规程》 DBJ/T01-26-）
(31)《建筑工程文件归档整理规范》 GB /T50328-
3、工艺标准：
(1)《建筑给排水暖通空调燃气工程施工工艺标准》Q CJJT-JS04-
(2)《建筑电气工程施工工艺标准.》 Q CJJT-JS05-
(3)《电梯、智能建筑施工工艺标准》      Q CJJT-JS06-
4、设备出厂技术档案及相关技术说明书、技术文件等资料。

五、管理方法
1、企业制订了企业标准，对检测服务提供了依据和保障。
2、检测服务可追溯性。每一个检测服务对象全部有完整存档，对服务质量问题提供了可追溯性，便于招标单位有针对性地采取改善方法。
3、建立了严格汇报审核制度，保留对应检测统计。
4、对检测计量仪器进行专门管理，定时定检和企业内部校准，做到计量不合格仪器退出使用现场。
5、企业对职员培训极为重视。采取讲课、职员手把手教等方法对每一个职员进行安全和服务质量意识教育及操作技能培训，做到职员经过培训合格方可上岗。
6、企业很重视检测售后服务。企业有专职服务人员，能快速有效地处理用户咨询、服务质量意见和投诉。
检测管理实施计划

岗位
职责
项目经理
负责整个项目能按协议要求完成，对整个项目标资源进行合理配置，确保整个检测项目质量、进度安全完成。
技术组
了解工程图纸、制订检测计划、处理现场施工中技术问题。
检测组
根据检测计划进行现场检测。
安全监督员
负责现场环境、仪器设备和全部参与检测人员安全。
现场协调员
负责处理甲乙双方检测协调，确保项目按计划顺利实施。

电气防火检测方案
企业聘用高级工程师和含有丰富实践经验技术人员，全部些人员全部经过北京消防协会组织电气防火检测培训，经考评后取得“上岗证”，熟练掌握电气防火技术规范内容及检测方法。
根据消防协会要求，我企业配置了品种齐全、性能优异高科技检测仪器，关键设备为红外测温仪、红外热电视、超声波探测仪、真有效值电流表、数码摄影机、可燃气体测试仪和多个现代电工仪器。可对运行中电气装置进行不停电、非接触式检测，能够快速正确地发觉过热和打火放电等电气火险隐患。
一、提供电气防火检测内容以下：
1)变压器接线点温度、铁芯温度；
2)高低压开关柜运行母线温度、连接点温度；
3)低压柜内断路器、互感器、电容器等运行接点温度、导线温度；
4)变电室高低压电缆运行温度、电缆进出线防护；
5)配电小间开关柜、配电箱设备接点温度及电缆进出线防护；
6)电缆孔洞及过线孔洞（穿越楼板）、竖井是否封堵；
7)开关电气上下级整定值是否匹配；
8)明敷、暗敷及闷顶内电气线路敷设是否符合规范要求；
9)临时线路敷设是否符合规范要求；
10)电气线路中电缆、电线保护情况检验；
11)电缆桥架是否完整盖板齐全进出线口是否防护到位；
12)电气线路和供热管线、燃气管线距离是否符合规范要求；
13)照明灯具、开关、插座。
二、依据上述检测内容我方特制订以下检测方案：
依据国家相关电气防火管理规范，根据北京质量技术监督局-6-26同意、-10-014实施《北京市电气防火检测技术规范》(DB11/065-)和相关设计施工及验收规范等技术标准进行检测。
为能切实确保检测质量，确保检测结果正确和可靠，我企业采取现代化科技仪器设备进行即时性电气防火检测，提供检测汇报，指出存在电气火灾隐患和消除这些隐患整改提议，从而最大程度地预防和降低电气火灾发生。
（一）、配电设备：变压器、高低压配电室、配电箱（盘）、开关箱（盘）、电控柜（盘）等：
变、配电室
1、干式电力变压器
1.1 直观检验
1.1.1 电压、电流指示值应正常；
1.1.2 引线接头、电缆、母线应无过热迹象；
1.1.3 测温装置应齐全、完好；
1.1.4 变压器声响应正常；
1.1.5 风冷装置运行应正常；
1.1.6 变压器线圈浇注体应无裂纹和附着脏物，铁芯、套管表面应无严重积污现象；
1.1.7 各部位接地应完好无损。
1.2 仪器检测
1.2.1 测量各部连接点（含端子）、引线接头、电缆终端头温度；
1.2.2 探测多种电气连接点、绝缘子、套管、电缆终端头放电现象。
1.2.3 检验变压器低压侧各相电流和测量中性线电流。
2、低压配电装置
2.1 直观检验
2.1.1电压、电流指示值应正常；
2.1.2多种设备（含母线）各部位连接点应无过热、锈蚀、烧伤、熔接等 异常现象；
2.1.3多种设备套管、绝缘子外部无破损、裂纹、放电痕迹；
2.1.4低压电气设备灭弧装置，如灭弧栅、灭弧触头、灭弧罩、灭弧用绝缘板应完好无损；
2.1.5绝缘导线穿越金属构件时，应有绝缘导线不被损伤保护方法；
2.1.6隔离用挡板或隔板应无破损和无放电痕迹；
2.1.7电缆终端头应无过热和无放电痕迹；
2.1.8接地应完好；
2.2 仪器检测
2.2.1测量母线连接点、分支接点、接线端子温度；
2.2.2测量刀开关触头、熔断器触头、电缆终端头温度；
2.2.3测量柜内火花放电声音和位置；
2.2.4从进线柜上仪表读取各相线电流，测量中性线（N线）和保护地线(PE)异常电流。测量各分支回路相线电流。
3、 电力电容器
3.1装置电容器组结构物（台架及柜体）应采取不燃材料制作。
3.2 装设在室内低压电容器应采取干式塑膜型电容器。
3.3 电容器组断路器、熔断器接线和放电回路（放电变压器、电压互感器、放电电阻等）及其引线应完好。
3.4 电容器组在运行时，应无火花或放电声等放电现象。
3.5 低压电容器组控制系统（包含赔偿控制器、接触器等控制回路）工作应正常。
4、室内低压配电线路（公共区域）
4.1直观检验
4.1.1金属管配线
闷顶内有可燃物时，其配电线路应穿金属管保护。
导线穿入钢管时，管口处应装设护线套保护导线，在不进入接线盒（箱） 垂直管口，穿入导线后，应将管口密封。
在严重腐蚀性场所（如酸、碱和含有腐蚀性化学气体），不宜采取金属管配线。
敷设在潮湿场所管路，应采取镀锌钢管。干燥场所管路可采取电线管。
金属管在入接线盒、灯头盒、开关盒等处应符合下列要求：
明装金属管应加锁母和护口，多尘、潮湿场所外侧并加橡皮垫圈。
有震动地方和有些人进入木结构闷顶内管路，入盒时应加锁。
敷设接线盒、灯头盒、开关盒敲落孔，除对实装管孔敲落外其它备用不应敲掉。
4.1.2护套线配线
护套线严禁直接敷设在抹灰层、闷顶、护墙板、灰幔角落和墙壁内。
护套线和接地导体或不发烧管道等紧贴交叉处，应加绝缘保护管，敷设在易受机械损伤场所护套线，应加设钢管保护。
护套线进入接线盒（箱）或和设备、器具连接时，护套层应引入接线盒（箱）内或设备器具内。
4.1.3线槽配线
金属线槽应经防腐处理，含有槽盖封闭式金属线槽，可在闷顶内敷设。
塑料线槽必需含有阻燃性能。
线槽应敷设在干燥和不易受机械损伤场所。
线槽内导线不应有接头，接头应设在接线盒内。
金属线槽应可靠接地，但不应作为设备接地线。
4.1.4可挠性金属管配线
敷设在多尘或潮湿场所可挠金属保护管，管口及其各连接处均应密封严实。
在可挠金属保护管有可能受重物压力或显著机械冲击处，应采取保护 方法。
在闷顶内从接线盒引向器具绝缘导线应采取可挠金属管或金属软管等保护，导线不应有裸露部分。
4.1.5装饰工程配线
装饰工程如有可燃性装饰材料时，配电线路应采取铜芯导线，导线接头应焊接。
经过有装饰场所或部位配电线路，每条支路均应单独设置断路器进行短路和过载保护。
动力设备和照明装置配电线路，穿越可燃、难燃装饰材料时，除配电线路应穿保护管外，尚应采取玻璃棉、岩棉等非燃材料做隔热阻燃保护。
配电线路设置在可燃装饰夹层时，应穿金属管保护，若受装饰结构条件限制局部不能穿金属管时，必需采取金属软管。其长度不宜大于2m,导线不得裸露。
装饰工程内不应设临时配电线路，电源插座不应直接安装在可燃结构上，照明灯饰材料必需采取难燃性材料。
5、导线敷设
5.1 导线
5.1.1导线连接
1)导线接头应设在盒（箱）或器具内，在多尘和潮湿场所应采取密封式盒（箱）；
盒（箱）配件应齐全，并固定可靠。
2)在配线分支连接处，干线不应受到支线横向拉力。
3)绝缘导线连接处，应包扎绝缘，其绝缘水平不应低于导线本身绝缘等级。
5.1.2导线和设备或器具连接
1)截面为10mm2及以下单股铜芯线可直接和设备或器具端子连接。
2)截面为2.5mm2及以下多股铜芯线芯应先拧紧搪锡或压接端子后再和设备或器具端子连接。
3)截面大于2.5mm2多股铜芯线终端,除设备自带插接式端子外,应焊接或压接端子后再和设备或器具端子连接。
4)接线端子压接导线不得多于两根。
5.2仪器检测
5.2.1导线接头、导线和设备或器具接线端子测温，其最高许可温度应符
合要求。
5.2.2探测导线接头，导线和设备或器具接线端子打火放电现象。
5.2.3测量相线电流、中性线电流和PE线异常电流。
6、绝缘导体绝缘强度
6.1直观检验
6.1.1绝缘体老化、腐蚀和机械损伤情况
1)绝缘导线芯线连接后，绝缘带应均匀紧密包缠。
2)在接线端子根部和绝缘层间和空隙处，应采取绝缘带严密包缠。
3)导体绝缘体不应有严重老化、腐蚀和机械损伤现象。
7、插座和开关
7.1插座
7.1.1直观检验
1)当交流、直流或不一样电压等级插座安装在同一场所时，应有显著区分，
且必需选择不一样结构，不一样规格和不能交换插座；其配套插头，应按交流、直流或不一样电压等级区分使用。
2)落地插座应采取专用产品并含有牢靠可靠保护盖板。
3)在潮湿场所，应采取密封良好防水、防溅插座。
4)插座靠近可燃物或安装在可燃结构上时，应采取隔热、散热等保护措 施。暗装插座应采取专用盒。
5)导线和插座连接处应牢靠可靠，螺丝应压紧无松动，插座应完好无损。
6)民用插座保护接地线应选择和相线截面，绝缘等级相同铜芯导线。
7)移动式插座应采取合格产品，使用时应符合下列要求：
a)电源线采取铜芯电缆或护套线，其长度不宜超出2m；
b)含有保护地线（PE线）；
c)严禁放置在可燃物上；
d)严禁串接使用；
e)严禁超载使用。
7.1.2仪器检测
1)插座接线应符合下列要求：
a)单相两孔插座,面对插座右孔（或上孔）和相线相接，左孔（或下孔）和中性线相接；b)单相三孔插座，面对插座右孔和相线相接，左孔和中性线相接。
单相三孔、三相四孔及三相五孔插座保护接地线（PE线）均应接在上孔，插座保护接地端子不应和中性线端子直接连接。
   2)有插头工作插座，其触头处应无过热和打火放电现象。
7.2 开关
7.2.1开关靠近或安装在可燃结构上时，应采取隔热、散热方法。
7.2.2开关使用时不应有过热和打火放电现象。
8、低压断路器
8.1直观检验
8.1.1低压断路器
1)低压断路器和熔断器配合使用时，熔断器应安在电源测。
2)低压断路器接线，应符合下列要求：
a) 裸露在箱体外部且易触及导线端子，应有绝缘保护。
b)低压断路器脱扣装置动作应可靠，过载脱扣整定值应和导线载流量相匹配。
8.1.2 配电箱（盘）和开关箱
1)配电箱（盘）和开关箱近旁，不应堆放可燃物。　　　　　
2)配电箱（盘）和开关箱内导线应绝缘良好，排列整齐，固定牢靠，导线端头应用螺栓压接，并应有防松装置。
8.2仪器检测
8.2.1检测低压断路器，低压隔离开关、刀开关、熔断器组合电器，防火用漏电保护器等各接线端子最高许可温度应符合表4要求。
8.2.2检测低压断路器、低压隔离开关、刀开关、熔断器组合电器、防火用漏电保护器等各接线端子，不应有打火放电现象。
8.2.3测量各接线端子连接线上相线电流、中性线电流和PE线异常电流。
9、照明装置
9.1 直观检验
9.1.1照明灯具上所装灯泡，不应超出灯具额定功率。
9.1.2灯具各部件应无松动、脱落和损坏。
9.1.3照明灯具和可燃物之间距离应符合下列要求：
1）一般灯具不应小于0.3m；
2）高温灯具不应小于0.5m；
3）影剧院、礼堂用面光灯、耳光灯泡表面不应小于0.5m；
4）当容量为100~500W灯具不应小于0.5m；
5) 当容量为500~W灯具不应小于0.7m；
6) 当容量为W以上灯具不应小于1.2m。
当距离不够时，应采取隔热、散热方法。
9.2仪器检测
9.2.1日光灯镇流器线圈最高许可温度不应超出给定tw值，如没有标注tw值时，其最高许可温度不应超出（内有衬纸）95℃和（内无衬纸）85℃。电容器外壳最高许可温度不应超tc值，如没有标注tc值时，其最高许可温度不应超出50℃。
9.2.2检测带电体对地（外壳）火花放电现象。
9.2.3空调器使用应符合下列要求：
1）空调器应单独供电；空调电源线应设置短路、过载保护。
2）空调器不应安装在可燃结构上，其设备和周围可燃物距离不应小于0.1m。
3）分体式空调穿墙管路应有套管保护，出口周围修饰规矩；室内机体接线端子板处接线牢靠、整齐、正确。
9.2.4 测量各连接点（含端子）温度。
9.2.5检测多种电气设备火花放电现象。
检测项目：配电箱（盘）、开关箱（盘）、电控柜（盘）等性能、连接、负荷、温度、火花放电情况及环境情况。5KW以上配电箱、盘等全部检测，其它依据负荷抽检，但抽检百分比不低于50%。
（二）线路敷设：配电线路（包含临时供电线路）及电力、电缆：
检测项目：导线及电缆敷设、线路是否老化、损伤;和电器设备连接、负荷、温度、火花放电情况及环境情况。配电间全部检测。其它区域依据环境情况抽检，装修复杂处、人员聚集处、环境情况不良处关键检测。
（三）照明灯具、开关、插座安装：开关、插座、照明装置、装饰灯具：
检测项目：开关、插座（包含移动式插座）、照明装置、装饰灯具、连接、负荷、温度、火花放电情况及环境情况。依据环境情况抽检，装修复杂处、人员聚集处、环境情况不良处关键检测。

三、甲方配合人员应注意问题：
1、电气防火安全检测为在带负荷下进行检测。正确操作不会造成停电 等不良影响，但检测过程中会对正常工作和生活造成一定影响，哪些工作区域不能受影响，须向检测责任人说明，同时期望甲方在检测前通知各部门做好对应准备工作。
2、哪些属于安全关键防范或重大火灾隐患区域（如易散发可燃气体、防爆场所、防盗场所），须向检测人员说明，并配置一定数量安保人员，以利于检测工作安全进行。
3、如有条件，检测前甲方应尽可能多使电气带负荷运行，甲方技术人员应了解电气设备安装位置、掌握操作方法，预防检测过程中造成断电等不良影响，避免无须要损失。
4、有故障电气设备，不能正常运行，须向检测人员说明。
5、甲方应能打开大部分房间和区域门（不检测区域除外）,尤其是安装电器设备区域（如强电井、空调通风机房等）以节省检测时间。
6、检测时如发生特殊情况，由双方责任人协商处理。
7、为确保检测工作顺利进行，期望甲方技术人员准备电工常见工具。
8、提供给乙方各建筑物内配电设施相关数据（如：变、配电室，强电竖井或各层配电间；关键机房及甲方指定检测房间；易燃易爆场所等）。
9、依据技术要求，以下各项不属于此次电气防火安全检测内容：受检单位全封闭及带自锁、互锁运行电气设施、不能连续带电运行电气设施、成套电气装置（空调机组、锅炉、电梯类装置等）、家用电器产品内部电气部件，未留有检验孔闷顶内部和正在安装未运行电气设备。

消防设施检测方案

（一）检测方案及内容
依据国家相关规范（如：《高层建筑设计防火规范》、《火灾自动报警系统设计规范》、《自动喷水灭火系统设计规范》、《消防应急照明灯具通用技术条件》、《气体灭火系统施工及验收规范》等）进行消防设计检测。
建筑固定消防设施关键包含火灾自动报警系统、消火栓系统、自动喷水灭火系统、气体灭火系统、防排烟及通风空调系统、防火卷帘、防火门等七个系统，另外还有泡沫灭火系统、水喷雾灭火系统、细水雾灭火系统、气溶胶灭火系统等不常见系统。
（二）具体检测内容：
1)、火灾自动报警系统：检测火灾自动报警系统线路绝缘电阻、接地电阻、系统接地、管线安装及其保护情况（每个回路检测）；检测火灾探测器和手动报警按钮设置情况、安装质量、保护半径及和周围遮挡物距离等，进行模拟响应测试，并按百分比抽检；检测火灾报警控制器安装质量、柜内配线、保护接地设置、主备电源设置及其转换功效，并对控制器各项功效测试（100%检测）；检测消防设备控制柜安装质量、柜内配线、手、自动控制及屏面接收消防设备信号反馈功效（100%检测）；检测消防控制室、各消防设备间及消火栓按钮处消防通讯功效；检测消防控制室设置位置及显著标志、室内防火阀及无关管线设置、双回路电源设置和切换功效；检测火灾应急广播音响功效，手动选层和自动广播、遥控开启和强行切换等功效；检测电梯迫降功效、消防电梯使用功效（100%检测），切断非消防电源功效和着火层灯光显示功效；检测火灾应急照明和疏散指示标志设置、照度、转换时间和图形符号。
相关技术要求：火灾自动报警系统（应急广播、消防电梯、事故照明及疏散指示灯）
系统组成：电源、火灾报警控制器、火灾报警触发装置、消防联动控制设备、 消防通讯设备、火灾应急广播、消防电梯、火灾应急照明及疏散指示装置等。
电源：
交流电源：规范要求火灾报警控制器主电源采取专用消防电源，或采取单独供电回路，不能和日常见电适用（包含控制室监控电源、空调电源），《高规》还要求双电供电，设置自动转换装置。主电源容量要求：火灾报警控制器在百分之二十报警部位（10≤报警点≤32）处于正常报警状态条件下，连续正常工作4小时，还有电压稳定度、负载稳定度小于5%等要求。主电源不应采取漏电保护开关保护；不能采取插头连接。除主电源供电外，还要有直流备用电源。
Yi #消防控制室及火灾报警控制器
消防控制室：规范要求消防控制室标志应齐全。消防控制室入口处应有显著标志（塑料、金属）；控制器主电源要有显著标志；保护接地要设显著标志；控制器及消防控制设备外接导线端部应有显著标志；不一样电压等级、不一样电流类别端子应有显著标志；消防联动控制盘面应有显著标志。火灾报警控制器：控制器柜内导线要求布线美观，绑扎成束，导线编号、端子压接导线小于2根。火灾自动报警系统应设专用接地干线，应采取铜芯绝缘导线，其芯线截面积大于25mm2,消防控制室接地板接地线也应选择铜芯绝缘导线，其芯线截面积大于4mm2。控制器关键功效：消音功效，复位功效，故障报警功效，火灾报警功效，二次火警功效，火灾优先功效，自检功效，显示记忆功效，屏蔽功效等。
二、消防联动控制设备
消防联动控制设备电源容量试验和控制器试验类似。
(1)火灾探测器和手动报警按钮（火灾触发装置）
(2)消防通讯、应急广播、消防电梯、火灾应急照明及疏散指示装置
消防通讯：消防控制室应设置消防专用电话总机。设备间（泵房、风机房、空调机房、配电室、分控室等）应设专用电话分机，手动报警按钮、消火栓按钮等处宜插孔电话。要求语言清楚，通话可靠。
应急广播：控制中心报警系统应设置火灾应急广播，集中报警系统宜设置火 灾应急广播，未设置火灾应急广播火灾自动报警系统应设置火灾警报装置。扬声器功率大于3瓦，任何部位距离小于25米，声压级高于背景15分贝。也可和日常公共广播系统适用，平时用于广播、背景音乐等，火警时消防消防控制室应能强制转入应急广播状态，即对应楼层或防火分区扬声器和公共广播扩音机（功放机）强制转入应急广播状态。
消防电梯：一般电梯要求在火警时能强制降于首层，打开轿厢门，不作为疏散用。而消防电梯除要求在控制室和首层全部能强制降于首层外，还要求有消防操作功效，即不能外呼，轿厢内可操作，设专用电话，有排水设施等。消防控制室应能控制电梯全部停于首层并接收其反馈信号。
应急照明及疏散指示：规范要求，应急照明和疏散指示连续供电工作时间不少于20分钟。应急照明度不低于0.5LX，地下室不低于5LX，疏散指示照度大于0.5LX。消防控制室应能切断相关部位非消防电源，并接通火灾应急照明及疏散指示装置。
2)、消防供水及消火栓系统：检验消防水源性质、进水管条数和直径及消防水池设置情况（100%检测）；检验消防水池容积、水位指示器和补水设施、确保消防用水和防冻方法等（100%检测）；检验消防水箱设置、容积、防冻方法、补水及单向阀情况等（100%检测）；检测多种消防供水泵性能、管道、手自动控制、开启时间，主备泵和主备电源转换功效等（100%检测）；检测水泵接合器设置、标志及输送消防水功效等（100%检测）。检验室内消火栓安装、组件、规格及其间距等；检测屋顶消火栓设置、陈冻方法及其充实水柱长度等（100%检测）；检验室内消火栓管网设置、管径、颜色、确保消防用水及其连接形状；检测室内消火栓首层和最不利点静压、动压及其充实水柱长度（按每个供水分区最不利点及首层均进行出水测试）；检验手动启泵按钮设置及其功效。
相关技术要求：室外消火栓系统：较为常见采取市政供水。地下式室外消火栓井盖及周围应有标志，平时注意维护阀门、接口，保持清洁、干燥，启闭灵 活。室内消火栓系统：分为市政供水系统和临时高压给水系统（设消火栓泵）
组成：市政供水系统由消火栓箱、管网、水源组成。临时高压给水系统由消火栓箱、消火栓启泵按钮、管网、水泵、水源组成。
消火栓管网进水管不少于两根，应为独立两根，当有一根需要检修时不影响系统管网供水。管网应部署呈环状。消火栓启泵按钮要有保护方法；报警要正确，设有报警系统要显示部位；并能联动消火栓泵，当消火栓泵开启后应有红色指示灯指示。消火栓栓口静水压力：不低于0.07MPa，不高于0.8MPa；出水压力：小于0.50MPa，最关键是充实水柱长度大于7m（高规10m）。
3)、自动喷水灭火系统：检验管网安装、连接、设置喷头数量及末端管径等；检验水流指示器和信号阀安装及其功效；检测报警阀组安装、阀门状态、各组件及其功效（100%检测）；检测喷淋头安装、外观、保护间距和保护面积及和邻近障碍物距离等；对报警阀组进行功效试验（100%检测）；对自动喷淋水（雾）系统进行功效试验。
相关技术要求：组成：喷头、管网、水流指示器、末端试水装置、检修阀、报警阀组、水泵、水源。
喷头：在装设通透性吊顶场所，喷头应部署在顶板下，距顶板距离大于75mm，小于150mm。喷头距梁、通风管道距离要符合规范要求，高于底边0.14m，0.6≤水平距离≤0.9，高于底边0.35m，1.2≤水平距离≤1.5m，当通风管道宽度大于1.2m，应增设喷头。假如喷头安装位置较低时也可增加集热挡水板。
排水设施：湿式报警阀处应设有排水设施。试水管管径应为25mm，最好将泄水管直接引至水池、地漏，方便随时进行放水试验。
水流指示器：水流指示器通常和检修阀相邻设置，距离大于300mm，应设在便于维修场所（同检修阀）。
报警阀组（湿式）：水力警铃是利用水流冲击发出声响报警装置，应设在有些人值班或公共场所（或周围），经过水力达成报警目标。压力开关是一个利 用水压推进微动开关将水压转换成电信号装置。稳压系统：喷淋系统稳压很关键，是决定报警阀动作是否关键所在。
4)、气体灭火系统：检验气体灭火系统贮瓶间设备、组件、灭火剂输送管道、喷咀及防护区设置和安装情况（100%检测）；对气体灭火系统模似联动试验、查看先发声、后发光报警程序，查看切断火场电源、自动开启、延时开启量、防火阀和排风机、喷射过程、气体释放指示灯等动作是否正常。
5)、防排烟系统、防火卷帘门、防火门：检测排烟系统风机（100%检测）、风道、防火阀、送风口、主备电源设置情况及其功效；检验通风空调系统管道和防火阀设置情况；对各个系统进行手动、自动及联动功效试验；检验正压送风系统风管、风机、送风口设置情况并测量其风速和正压送风值；检测防火卷帘、防火门外观、安装、传动机构、动作程序及其手动和联动功效进行检测。
相关技术要求：防排烟及通风空调系统
分三部分：正压送风系统、机械排烟系统、通风空调系统
（1）、正压送风系统
正压送风系统由送风机、送风管道、送风口及相关阀体等组成。《高规》要求，楼梯间正压值：40Pa≤正压值≤50Pa，前室正压值：25Pa≤正压值≤30Pa
(2)、机械排烟系统
通常设置在走道、中庭、（前室）、地下车库、地下室等。火灾中对人员造成最大伤害是烟气，历次火灾中因烟气造成人员窒息百分比也是最高，所以机械排烟系统是不容忽略。
机械排烟系统由排烟机、排烟防火阀、排烟管道、排烟口（排烟阀）等组成。
(3)、通风空调系统
关键是防火阀（70℃）。火灾和烟气横向及纵向蔓延关键是经过防火墙孔洞蔓延。当有火警时，对应空调送风系统应联动关闭，也就是切断非消防电源功效，并有正确反馈信号传送到控制室。
(4)、防火卷帘、防火门
防火卷帘分钢质防火卷帘、双层无机布（基）防火卷帘
联动控制功效：分为两种：作为防火分隔卷帘，可直接降至底位（有设延时），作为疏散通道上防火卷帘可分两步降底：感烟探测器动作后，卷帘下降至距地面1.8m，感温探测器动作后卷帘下降到底，卷帘关闭信号应传送至消防控制室。
防火门：电动防火门、一般防火门
建筑通道、走廊等处设常开防火门，门任一侧探测器报警后，防火门机构释放，防火门自动关闭，其反馈信号应传送到消防控制室。
（三）甲方配合人员应注意问题：
1、贵方需安排消防专业人员和我方工程师协商制订应急方案。在消防检测过程中发生跑水等现象，应有相关应急方法、方案。
2、如因贵方设备原因（不是我方违规操作引发）造成损坏，我方不负担对应责任。
3、为了此次消防设施检测顺利完成，确保检测数据正确性，检测时有贵方人员在场，我方人员方可进行检测。
4、全部相关消防联动设备检测，双方应进行技术交底后，由贵方专业人员进行现场操作，我方只提出相关技术要求及采集检测数据。
