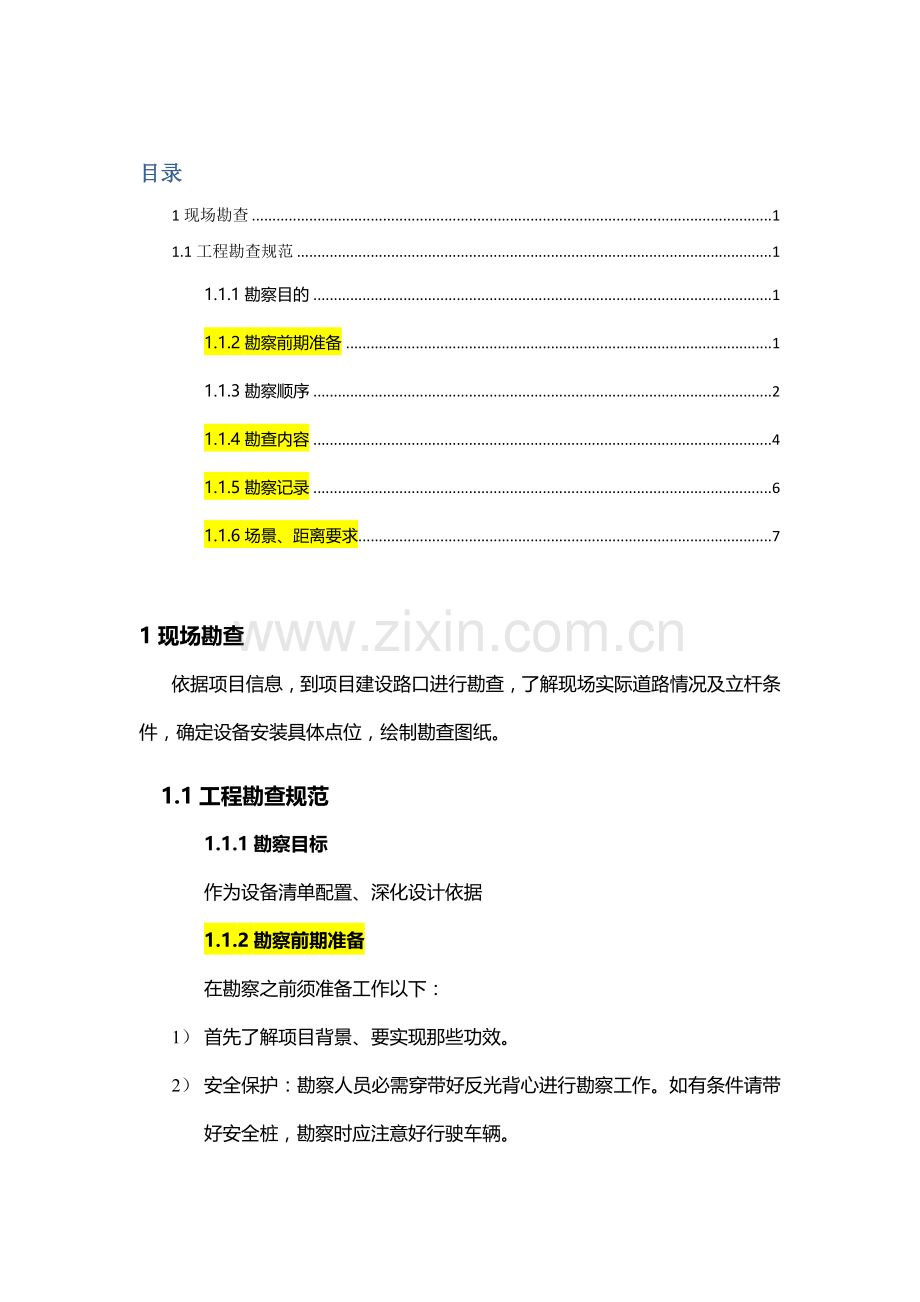

1现场勘查
依据项目信息，到项目建设路口进行勘查，了解现场实际道路情况及立杆条件，确定设备安装具体点位，绘制勘查图纸。
1.1工程勘查规范
1.1.1勘察目标
作为设备清单配置、深化设计依据
1.1.2勘察前期准备
在勘察之前须准备工作以下：
1） 首先了解项目背景、要实现那些功效。
2） 安全保护：勘察人员必需穿带好反光背心进行勘察工作。如有条件请带好安全桩，勘察时应注意好行驶车辆。
3） 勘察前准备工具、资料：
l 点位清单
l 点位表
l 招标文件
l 地图
l 测距轮、卷尺（7.5米）
l 铅笔、橡皮、白纸（A4）
l 摄像机、充电器
l 设备清单
l 勘察规范
l 设备连线图、设备功耗
l 机箱图纸
1.1.3勘察次序
观察断面情况、车道类型
选择抓拍点位
距离测量（路宽、车道宽）
选择立杆位置
选择机柜安装位置
确定电源、网络走向
确定杆上设备安装位置
确定线圈切割位置、雷达位置
确定点位功效类型
确定路口有没有干扰（包含弱电、树枝等），在草图中注明
确定点位功效类型
点位情况拍照
点位情况草图绘制（包含方向、断面名称、编号），地图位置打标
现场勘查结束

点位勘查次序

1.1.4勘查内容
l 路口情况
l 抓拍位置
l 监控方向车道数量
l 断面宽度
l 车道宽度
l 车道类型、标线
l 提议抓拍距离；
l 立杆位置、高度、横杆长度
l 立杆杆件类型（直杆、挑杆）；
l 机柜安装位置
l 取电、网络位置，线路走向
l 干扰、树枝等情况
l 杆上设备布局
l 点位功效
l 路口情况照片
l 异常情况说明；
l 现场勘查草图统计
在实际勘察中除了统计以上内容外,还需要注意以下内容:
u 立杆高度:
立杆高度、位置在《勘察草图》上标注。
u 车道物理特征
包含路口车道数，每个车道宽度，是否有隔离装置，隔离装置物理尺寸，非机动车及人行道宽度，实际照明情况等等。勘察完成以后将和车道几何尺寸相关数据绘制在《勘察草图》上。
u 通讯及供电位置
找到离勘测点最近电源供电及通讯接入点，在《勘察草图》上标注。同时还需了解电源品质（民用电/市政用电、电源电压）和通讯物理链路相关信息（专线/网络/光纤/无线、确切位置等）在《勘察草图》上标注。(注：如甲方承诺取电和通讯到机箱。可不了解。)
u 现有基础设施情况
对现场可能能够借用杆件进行必需勘察，包含统计杆件位置、杆件物理尺寸，在《勘察草图》上标注。
u 抓拍背景及周围环境
对于预选抓拍点可能背景取景要尤其小心（比如，白色或亮度反差大建筑物、广告牌或广告灯箱等可能引发图片质量问题干扰原因，必需时须观察早晚光线情况），可使用数码摄像机或摄像机对抓拍点环境进行拍摄，并在《勘察草图》上标注干扰位置及估计影响，以作为依据供相关部门进行讨论制订相关方案。
u 高压输电线
观察或问询当地人员勘察点周围高压线缆位置，避免高压线缆在传输过程中对设备引发干扰。在《勘察草图》上标注位置。
u 当地气候环境
对当地气候环境做合适了解，包含降雨量、湿度、气温，最大风力等。
u 用户需求
了解用户对项目标要求，并统计。对于不合理或极难办到要求要和用户立即、透彻地进行沟通，就路口现场实际情况对于可能影响到项目质量或项目进度要求最好和用户签署必需备忘录或纪要。
1.1.5勘察统计
断面勘察完成后，需在现场认真填写现场勘察表，并依据断面实际情况，在现场绘制路口草图，如有不能确定地方，须注明原因和内容。草图示例见附件。 勘察人员需要保留好勘察草图，按和点位具体表次序整理装订好。图片编号要和草图上图片编号一致。
以上统计文件需要上交到管理人。
勘察统计需完成勘察草图、勘查表、拍摄勘察现场照片等。
勘察照片

现场勘察照片1

现场勘察照片2
1.1.6场景、距离要求
1）不要有树木、电缆、广告牌、灯箱、高大建筑物等遮挡。
2）立杆最好在正对车道、比较平缓位置，尽可能不要选择陡坡、拐角、斜角等地方；借杆位置需要慎重，充足考虑安全，摄像机拍摄场景、电、网等情况。
3）立杆高度为6±0.5米左右。摄像机立杆横臂长度应依据现场情况确定，最好是过最远抓拍车道中间，最少也应过倒数第1和第2远抓拍车道中间(注：横臂杆靠近立杆方向为近侧，远离立杆方向为远侧)。高清摄像机安装时应在所抓拍车道正中间；补光灯和摄像机全部安装在摄像机立杆上，补光方法有两种，第一个采取门灯补光，每台摄像机一盏补光灯补光。第二种采取外置闪光灯补光台摄像机对应一盏补光灯。
4）立杆规格应依据横臂长度、自重、土质情况、当地气候等情况设计。
5）立杆施工应参摄影关土建、电气、交通等规范进行。
6）立杆应作防雷，防雷要求应满足用户要求，通常情况接地电阻应小于4Ω。
