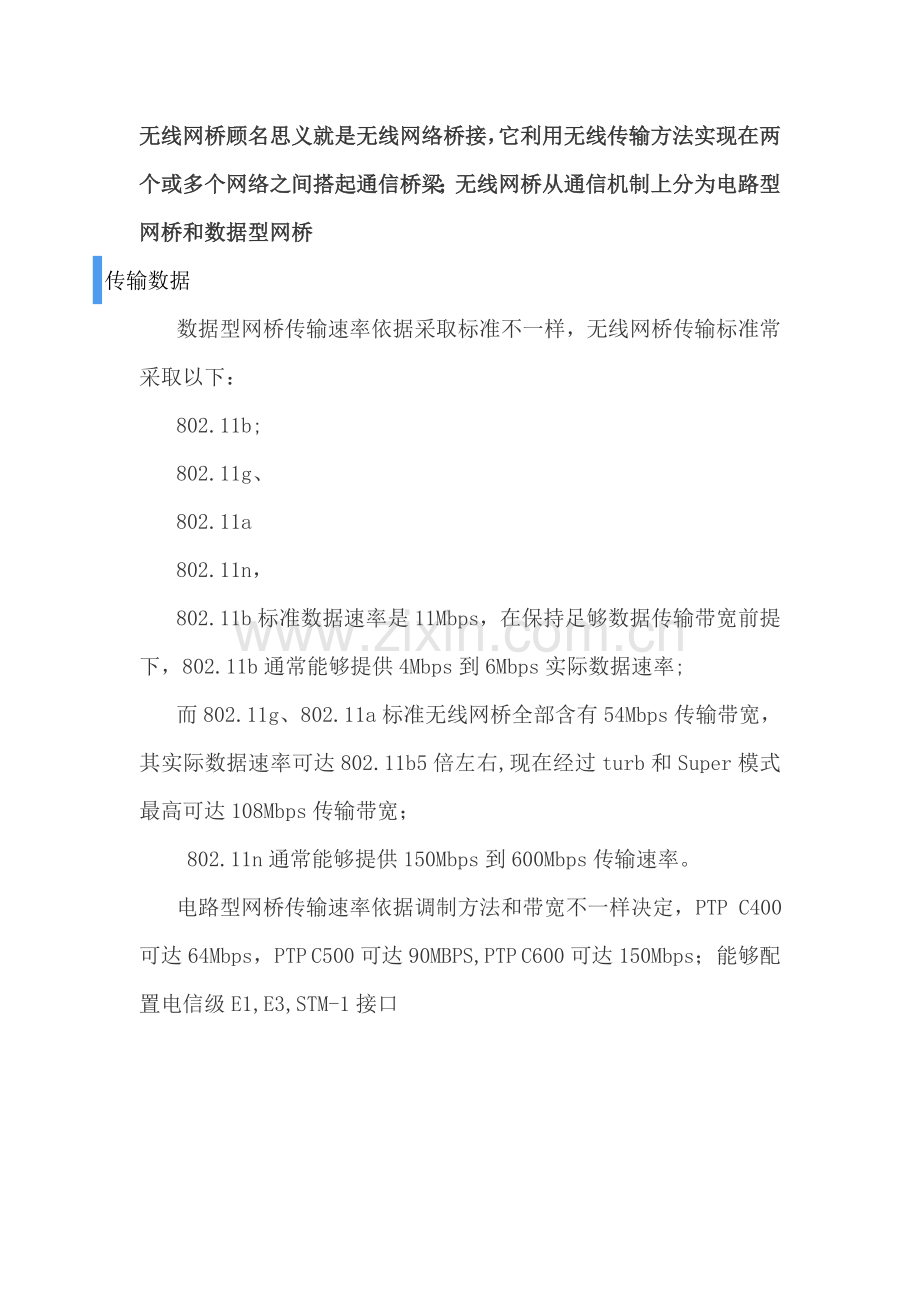

无线网桥顾名思义就是无线网络桥接，它利用无线传输方法实现在两个或多个网络之间搭起通信桥梁；无线网桥从通信机制上分为电路型网桥和数据型网桥
传输数据
数据型网桥传输速率依据采取标准不一样，无线网桥传输标准常采取以下：
802.11b;
802.11g、
802.11a
802.11n，
802.11b标准数据速率是11Mbps，在保持足够数据传输带宽前提下，802.11b通常能够提供4Mbps到6Mbps实际数据速率;
而802.11g、802.11a标准无线网桥全部含有54Mbps传输带宽，其实际数据速率可达802.11b5倍左右,现在经过turb和Super模式最高可达108Mbps传输带宽；
802.11n通常能够提供150Mbps到600Mbps传输速率。
电路型网桥传输速率依据调制方法和带宽不一样决定，PTP C400 可达64Mbps，PTP C500可达90MBPS,PTP C600可达150Mbps；能够配置电信级E1,E3,STM-1接口

点对点方法
点对点型（PTP），即“直接传输”。无线网桥设备可用来连接分
点对点无线组网
别在不一样建筑物中两个固定网络。它们通常由一对桥接器和一对天线组成。两个天线必需相对定向放置，室外天线和室内桥接器之间用电缆相连，而桥接器和网络之间则是物理连接
因为无线网桥往往因为构建网络时特殊要求，极难就近找到供电。所以，含有PoE(以太网供电)能力就很关键，如能够支持802.3af国际标准以太网供电，能够经过5类线为网桥提供12V直流电源。通常网桥全部能够经过Web方法来进行管理，或经过SNMP方法管理。它还含有优异链路完整性检测能力，当其作为AP使用时候，能够自动检测上联以太网连接是否工作正常，一旦发觉上联线路断线，就会自动断开和其连接无线工作站，这么被断开工作站能够立即被发觉，并搜寻其它可用AP，显著地提升了网络连接可靠性，而且也为立即锁定并排除问题提供了方便。总而言之伴随无线网络成熟和普及，无线网桥应用也将会大大普及。

尤其通知
假如发生以下情况，产品质保宣告无效:
1. 产品外壳被打开.
2. 系统接头处没有正确防水保护.
3. 设备安装不正确或有装了错误接头.
4. 天线或DC电源适配器被物理损坏.
5. 设备工作电压超出要求DC电压范围.
6. 设备被超自然力损坏，雷击，或不可抗原因
第一章 产品介绍
何时用何种模式

AP含有以下多个模式：AP、AP用户端、点对点、点对多点、无线路由、用户端、网关及无线适配器。以下简明介绍这多个模式应用。
l AP模式（严禁使用）
这是默认模式，许可无线用户端桥接到有线网络中，而且进行相互通信。

l AP用户端模式（严禁使用）
该模式能够使两个快速以太网经过AP桥接，不过该模式不能使两个无线用户相互通信。

l 点对点模式
该模式用于在两个不一样建筑物间进行通信，能够使相距数公里网络联在一起。

● 点对多点模式
点对多点模式和点对点模式很相像。但一个AP应放置在便于连接8个外围AP地方。

● 无线路由用户端模式（严禁使用）
该模式用于连接其它设备进入网络，比如许可网络接入到无线ISP。

l 网关模式（严禁使用）
它使事情变得更简单。无线网络共享宽带因特网，因为AP支持多个不一样宽带连接所以第一步是把AP设置成为宽带因特网网关，方便确定用户是何种类型宽带。

静态IP地址
假如用户含有固定IP地址或用户ISP安排了固定IP地址就能够用
这种方法进行连接。
动态IP地址
假如ISP自动提供IP地址，那么就用这种方法进行连接。该方法连接，比如，
新加坡用户--Cable Vision，Athome 电缆用户。

PPPoE
假如选择了使用ADSL服务，那么PPPoE就是肯定选择。比如，德国T-One，
Singnet宽带或太平洋因特网宽带。

PPTP
在使用ADSL服务国家用PPTP连接时需要这种模式。

l 无线适配器模式
和AP用户端模式类似，用于和另一个AP无线连接方便在两个网络间进行通
信，不管怎样无线适配器连接单工作站无需用户端软件或驱动器。
第二章 硬件安装
设置条件
在开始前请检验一下几点：
l CAT5/51网络电缆
l 最少有一台电脑作为WEB浏览器，用有线或无线接口连接在适配器上。
l 安装了TCP/IP协议而且IP地址参数和全部用户网络接点适配。

硬件安装
AP能够用802.3标准PoE连接器安装。该附件经过以太网电缆向无线AP提供电源。
第1步
把外接天线连接在APSMA连接器上。
第2步
用RJ45以太网电缆把连接口和AP接口连在一起。
注意：
当一个口用了PoE时，另一个口不能任意连接在其它网络设备上。
第3步
接着，将RJ45以太网电缆连接在用户PoE网络接口上。
当用户连接AP以后，用户应把PoE接口RJ45以太网电缆连接到网络设备上，比如网络交换机或集线器。

第三章 接入WEB为基础接口
接入用户AP以WEB为基础接口方法：
*在浏览器地址栏输入APIP地址
此时你必需分配IP地址给你PC，比如192.168.168.x, 这里x能够是2到
254, 方便它处于AP同一个子网

经过浏览器手动接入WEB为基础接口
采取该方法时，首先要给你PC一个IP地址。该IP地址必需和你AP在同一个子网中。
下例我们以WINDOWS XP为例进行说明。对WINDIWS 98/98SE//NT/ME可参看附录2“TCP/IP设置”
选择radio图标中Use the following IPaddress, 输入IP地址及子网掩
码如：192.168.168.x及 255.255.255.0，这里x取值2到254（除了1）。
本例中，我们用作为静态IP地址。

检验你IP地址是否正确输入，转向Start菜单Accessories，选
择Command prompt和打命令ipconfig/all，这时你PC已经准备设置AP了。
打开你WEB浏览器，在Tools下选择Internet Option

打开Connections放在LAN Settings，严禁全部选项。点击OK去更新改变

在Address栏输入,1，在键盘上按Enter

在登录页点击LOGIN！进入设置此时你将进入AP WEB接口主页
第四章 通用配置
除特殊说明外，本章全部说明适适用于全部AP操作模式。
·管理端口
·WLAN基础安装
·WLAN安全性
·STP设置
·SNMP
·MAC过滤
·天线校准

控制端口安装
本部分说明了怎样定制符合自己网络要求AP参数。也说明了怎样利用AP内置DHCP服务器。

通用配置
设置你局域网
能够依据自己网络设置调整AP系统默认值，

第一步：
点击“Configuration”菜单里“Management Port”。
在“Management Port setup”页面，参考下表用适合自己网络合适数据替换AP默认值。

第二步：
点击“Apply”保留新参数。

此表列出了可在“Management Port setup”页面中修改参数。
参数
详述
IP地址
APDHCP服务器打开时，LAN IP地址会根据DHCP用户默认网关排列（除非设置不一样DHCP网关IP）
AP默认IP地址为192.168.168.1。
网络屏蔽
网络屏蔽服务器用于确定用户AP所在子网络。默认网络屏蔽为255.255.255.0
管理网关IP
（可选）作为网桥AP，AP通常不会和在其它IP子网络设备通信。不过假如管理网关和PC默认网关作用相同，则会许可AP和其它子网络设备通信。比如，假如用户想要从因特网或路由器上将AP接入到局域网，就能够将APIP地址设为控制网关IP。
用户AP控制网关IP默认为0
以下两组（DHCP开启IP和DHCP结束IP）许可用户定义IP地址范围，据此DHCP服务器将IP分配到局域网。
DHCP开启IP
这是DHCP服务器分配第一个IP地址。此处输入值需和用户AP属于同一个子网络。比如，假如用户APIP和网络屏蔽地址分别为192.168.168.1和255.255.255.0，那么DHCP开启IP应为192.168.168.X，X可取2～254间任意值。预设值为192.168.168.100.
DHCP结束IP
这是DHCP服务器分配最终一个IP地址。一样和用户AP属于同一个子网络。比如，假如用户APIP和网络屏蔽地址分别为192.168.168.1和255.255.255.0，那么DHCP结束IP应为192.168.168.X，X可取2～254间任意值。预设值为192.168.168.254.
DHCP网关IP地址
DHCP服务器通常是DHCP用户默认网关，AP给出可定义不一样DHCP网关IP地址选项会作为DHCP用户默认网关分配
这么DHCP用户就会从AP接收到动态IP，经过由DHCP网关IP定义网关连接到因特网或其它局域网。
比如，假如AP采取AP用户模式，连接到一个因特网网关X，那么连到AP上PC不能直接从X取得动态IP地址。不过假如开启APDHCP服务器，并把X设为DHCP网关IP，PC就能够从AP取得IP地址，并经过X接入到因特网。
仅使用DNS服务器
假如用户AP仅使用下列DNS服务器，见此项
第一个DNS IP地址
DNS服务器IP通常由用户ISP提供。
第二个DNS IP地址
此可选项为第二个DNS服务器IP地址保留
DHCP服务器
假如用户关闭DHCP服务器，则需要手动设置用户网络中每台电脑TCP/IP参数。

天线校准：
此功效用于调整两个相距较远AP之间室外天线。信号电平可从网页或DIAG LED指示器检测。

DIAG LED指示出信号强度描述以下：
信号强度
DIAG LED
20dBm以上
保持常亮
19～17dBm之间
闪烁6次
17～14dBm之间
闪烁3次
13～10dBm之间
闪烁1次
10dBm以下
关闭

注意
信号强度在10dBm以下不推荐用于室外远距离连接。

无线模式基础配置
以下叙述了用户选择无线模式基础配置方法。
第1步：
双击“CONFIGURATION”菜单中“WLAN Setup”。点击子菜单中“Basic”
用户AP默认操作模式是AP模式。

第2步：（可选：改变目前模式）
假如用户想要改变AP目前模式，点“Change”，选择需要“Operation Mode”，按“Apply”进入所选模式安装页面。重启AP完成模式安装。

第3步：
在空白处输入对应参数，点“Apply”后重启设备，设置生效。
注意用户模式“WLAN Basic Setup”页面和AP模式不一样。

假如用户想将AP设置为点对点模式，点击“Change”，选择“Point to Point”，显示以下页面。

假如用户想将AP设置为点对多点模式，点击“Change”，选择“Point to Multipoint”会显示以下界面。

要创建新相同MAC，点击“Peer MAC List”按钮，出现以下页面。（注意PTMP表示点对多点）

点击“Add”，提醒键入硬件地址和口令。

此表详述了WLAN Basic Setup页面中可更改参数。

参数
详述
目前模式
默认操作模式为AP模式。操作模式共6种：
·AP模式（严禁使用）
·用户模式
·点对点模式
·点对多点模式
·无线路由模式（严禁使用）
·网关（严禁使用）
·无线适配器模式（严禁使用）
用户可经过“Change”键切换不一样模式。
ESSID
输入无线网络名称。无线用户必需有相同ESSID配置。
这种case-sensitive登录最多可包含32个字符。
地点勘测
对WLAN中用户AP检测到无线设备列表，诸如MAC地址，频道,SSID，运算法和信号强度全部显示在列表中。
无线模式
操作AP网络环境类型选择
·仅802.11a
此种模式在5.4GHz频率范围内以最高达54Mbps数据速率支持无线A用户。
·仅802.11b
此种模式在2.4GHz频率范围内以最高可达11Mbps数据速率支持无线B用户
·802.11b/g 混合
此模式支持无线B和G用户
·仅802.11g
此模式在2.4GHz频带内可提供高达54Mbps传输速率。
同位MAC（仅限于点对点模式）
此模式支持多个AP。这种特征能够支持用户为其它AP创建新同位MAC，这么AP模式下路由操作便能够连接到另外AP上。
同位MAC（仅限于点对多点模式）
此模式支持多达15个AP。这种特征支持用户可最多创建15个同位MAC地址，这么路由器便能够接到相同数量AP上。
国家
选择用户所在国家。
频道
此功效支持用户为无线通信选择适宜频率频道。只有AP模式、点对点模式和点对多点模式中有此参数。
发射速率
许可用户选择从1Mbps至全自动数据传输速率。
关闭系统
关闭系统开启时AP不会显示WLAN名称（ESSID）。关闭系统默认为关闭。
频道概览
频道列表由WLAN中AP检测，诸如频率、频道、我质量、Neigh质量和APCount和提议全部能够在列表中看到。
AP模式和网关模式支持此特征。

地点勘测扫描（仅适适用于用户模式和无线路由模式）
第1步：
在Mode Setup页，点击Site Survey。

地点勘测页显示出包含检测出邻近APMAC地址（BSSID）和SSID频道，判别，所用运算法和接收到信号强度一个列表。

第2步
将指定AP用户连接到检测到AP：
选择依据用户想要连接AP选择radio按钮。
第3 步
点击“Apply”按钮开启并返回到设置页面

第4 步
点击“Refresh”更新此页面。

下表列出了“地点勘测”页面中可见邻近AP只读参数
参数
详述
Bssid
在基础无线网络中，BSSID指AP无线MAC地址。
SSID
指仅能识别AP连接到网络名称
Chan
指用于传输频道
Auth
指判别类型，如AP所用WPA, WPAPSK等。
Alg
指运算法类型，如AP所用WEP\TKIP等
Signal
以百分数形式显示接收到信号
注意
使用“地点勘测”目标是扫描并显示基于用户AP目前安全性设置上全部AP。
比如，依据安全性设置由地点勘测提供信息解释以下：
·假如安全模式设置为“无”或“WEP”，扫描后会显示全部可得没有安全性或WEP安全性AP。
·假如安全模式设置为WPA－PSK，扫描后会显示含有全部安全类型AP――无安全性、WEP安全性和WPA－PSK安全性。

显示连接信息（仅限于用户模式和无线路由模式）
第1步
要查看用户AP和其它AP连接状态，点击“显示连接信息按钮”。

连接状态表格解释下列数据
下表详述了“连接信息”页面可见参数。
参数
详述
状态
指BSSMAC地址（用户AP连接到AP）
目前频道
目前用于传输频道
Tx 速率
数据传输速率（单位：Mbps）
信号强度
以百分数形式显示接收到信号强度

频道勘测扫描（适适用于AP模式和网关模式）
频道勘测提供由AP支持全部频道列表。这种特征可显示出全部频道干扰情况并推荐最顺畅频道。
如用户想要扫描找到最好频道便可使用频道勘测

第1步
在“Mode Setup”页面点击“Channel Survey”。
“Channel Survey”会显示包含检测到APFreq(频率)和Channel(频道)，ACPound，接收到Myquality（来自用户AP频道信号AP干扰）和Neighquality（来自邻近AP频道信号干扰）
注意Myquality和Neighquality为RSSI数据。
假如值偏高，表示从多个AP接收到较强信号，意味着同时也会有较强干扰。数值为0表示没有干扰。

第5步
要将AP用户连接到检测到频道，选择对应radio按钮。
第6步
点击“Apply”激活设置并返回设置页面
第7步
点击“Refresh”更新显示

下表详述了“Channel Survey”页面可见全部频道只读参数。
参数
详述
频率
指用户AP运行时频道频率
频道
指由原产国决定用于传输AP频道。
Myquanlity
指用户AP运行时由目前频道引发带RSSI值干扰
APCount
指在目前频道运行AP总数
Neighquality
指有邻近频道引发带RSSI值干扰
推荐
指可推荐最好（最顺畅）频道

天线校准（适适用于全部模式）
AP天线校准特征能够跨越长距离正确地校准天线，这么其它远端或邻近AP和用户AP之间通信因有较强信号而得以改善。

第1步
在“CONFIGURATION”菜单中点击“WLAN Setup”得到其子菜单，点击“Atenna Alignment”。“Atenna Alignment”页面会检测含有远端设备通信。远端AP MAC地址默认为0。

第2步
假如用户期望指定远端APMAC地址，键入“Remote AP Address(option)”运行“Start”按钮会弹出状态页面，许可用户监测从远端AP接收到信号强度。
假如用户键入MAC地址没有指定AP，右侧会显示以下页面。退出或键入其它远端APMAC地址，点击“Stop”。

注意：
假如没有输入MAC地址，天线校准工具会依据SSID调整天线。请确定输入正确SSID。假如多个AP共享一个SSID，天线校准工具会显示最强信号AP。

无线模式安全性设置
相关AP不一样安全模式设置详见“WLAN Security”第5章。

无线模式高级设置
用户选择无线模式高级设置步骤以下：
第1 步
点击“CONFIGURATION”菜单中“WLAN Setup”打开四个子菜单，点击“Advanced”。
第2步
在“WLAN Advanced Setup”页面，输入参数。
第3步
点击“Apply”激活设置。

下表详述了“WLAN高级设置”页面中可更改参数。
参数
详述
信标时隙（仅AP模式）
信标时隙指信标传输时间。信标是AP发出指示信号，向网络中其它设备表示它存在。
在用户进入省电模式之前，需要信标时隙知道何时接收信标（而且知道AP是否有缓冲器）。
数据信标速率（仅AP模式）
数据信标速率（DTIM）决定了信标含有传输指示信号频率。DTIM能够确定AP缓冲器中哪些用户（省电模式）含有数据帧。
假如信标间隔设置为100（默认值），数据信标速率设为1（默认值），那么AP每100发出一个包含一个DTIM信标。（1Kμsec＝1024微秒）
RTS／CTS阀值
RTS/CTS阀值决定触发RTS/CTS机制信息包最小值
分片阀值
分片阀值指信息包不被分片最大值。
此值范围为256～2346 bytes，取0时表示全部信息包全部应使用RTS传输。
传输功率
Transmit power 下拉表使你能了解在一定距离上传输功率

相关无线虚拟VLAN，WDS和远距离参数设置，详见Wireless Extended Features(无线扩展特征)。

注意：
举例中数据是针对用户不一样参数提议值
统计数据
下面给出是连接到WLAN无线设备信息。
AP模式
第1步
点击“CONFIGURATION”菜单中“WLAN Setup”，在子菜单中选择“Statistics”

连接到WLAN无线用户会显示在WLAN站列表中。
第2步
点击“Refresh”取得无线网络中无线用户可用性最新信息。
第3步
要查看单个无线用户详情，在WLAN站表中点击MAC地址。
下表详述了所选无线用户统计数据。

用户模式
在“CONFIGURATION”菜单中点击“WLAN Setup”，点击子菜单中“Statistics”
用户模式下用户不能够查看其它无线用户数据。不然必需切换到AP模式。
点对点模式
在“CONFIGURATION”菜单中点击“WLAN Setup”，点击子菜单中“Statistics”
点对点模式下用户不能够查看其它无线用户数据。不然必需切换到AP模式。

点对多点模式
在“CONFIGURATION”菜单中点击“WLAN Setup”，点击子菜单中“Statistics”
点对多点模式下用户不能够查看其它无线用户数据。不然必需切换到AP模式。

无线路由模式（严禁使用）
在“CONFIGURATION”菜单中点击“WLAN Setup”，点击子菜单中“Statistics”
无线路由模式下用户不能够查看其它无线用户数据。不然必需切换到AP模式。

网关模式（严禁使用）
在“配置”菜单中点击“WLAN设置”，点击子菜单中“统计数据
网关模式下用户不能够查看其它无线用户数据。不然必需切换到AP模式。

WAN设置（仅无线路由模式和网关模式支持（严禁使用））
正确WAN设置支持用户在AP有线和无线用户之间共享网络连接。用户必需确定自己接入宽带类型。如用户使用：
· 用户ISP动态分配WAN IP地址电缆网络，查看WAN设置――动态IP分配电缆网络。
· 用户ISP提供固定WAN IP地址（或固定IP地址范围）电缆网络，查看WAN设置－静态IP分配电缆网络。
· 需要以太网标准PPP（PPPoE）判别ADSL网络，查看WAN设置－使用以太网PPPADSL网络。
· 需要标准点对点tunneling协议（PPTP）检测ADSL网络，查看WAN设置－使用点对点tunneling协议ADSL网络。

WAN设置－动态IP分配电缆网络
AP预先设置支持从ISP动态取得IP地址WAN类型。用户可经过下列步骤检验WAN设置：
第1步：在命令菜单“CONFIGURATION”中点击“WAN Setup”。

第2步：
在“WAN Dynamic Setup”页面，检验“WAN Type”，即红色“Dynamic（DHCP）”字样。不然，点击“Change”按钮。
第3步：
选择“Dynamic IP Adress”，点击“Apply”。
记住点击“System TOOLS”中“Reboot System”，并点击“Reboot”使设置生效。

注意：特殊情况下在用户ISP将IP地址分配到AP之前需要额外设置。
A. 特定ISP会统计第一个用于连接宽带频道设备MAC地址，只有MAC和统计中一个相符时才会释放一个WAN IP地址。所以，假如不是新电缆网络用户（比如，用户PC原来直接连接到电缆光猫上），查看第4－5步，将推荐MAC地址复制到AP。
B. 特定ISP在释放公共IP地址前要求经过DHCP用户ID检测。AP在系统确定中使用系统名称和DHCP用户ID相同。所以，这种情况请参考设置正确DHCP用户ID第6－7步，完成设置。
第4步
第4－5步用于需要复制以太适配器MAC地址用户。
在“CONFIGURATION”－“WAN Setup”中，能够看到“Advanced WAN Option”。点击“MAC Clone”继续。
第5步
点击“Clone”按钮，用户AP会复制以太适配器ISP认知MAC地址。
记住点击“System TOOLS”中“Reboot System”，点击“Reboot”使设置生效。

注意：如需要，用户能够在同一页点击“Reset”恢复APMAC地址出厂默认值。

第6步
第6－7适适用于需要在“System Identity”中设置“System Name”用户，这么用户ISP能够检测作为有效DHCP用户ID。

在“System TOOLS”控制菜单中点击“System Identity”。

第7步
在以下页面，键入DHCP用户ID分配用户ISP作为“System Name”（也能够键入喜爱“System Contact”和AP“System Location”）。点击“Apply”完成设置。
记住点击“System TOOLS”中“Reboot System”，点击“Reboot”使设置生效。

WAN设置－静态IP分配电缆网络
假如用户使用是释放静态WAN IPIAP，需要随之设置APWAN类型。比如，假如ISP提供以下设置信息，用户能够据此进行WAN设置：
IP地址： 203.120.12.240
网络屏蔽：255.255.255.0
网关IP： 203.120.12.2

第1步
在控制菜单“CONFIGURATION”里，点击“WAN Setup”。
第2步
进入“Select WAN Type”页面，在点击“Apply”之前选择“Static IP Address”。
第3步
在随之出现页面填入用户ISP提供“IP Address”“Network Mask”和“Gateway IP Address”，然后
点击“Apply”。
记住点击“System TOOLS”中“Reboot System”，点击“Reboot”使设置生效。

WAN设置－使用PPPoEADSL网络
假如用户使用是以太网PPP检测ADSL设备，能够根据下列步骤设置APWAN类型。比如，用户能够配置一个用户名为“guest”账户：
第1步
在控制菜单“CONFIGURATION”中点击“WAN Setup”。
第2步
在点击“Apply”之前进入“Select WAN Type”页面，选择“PPP over Ethernet”。
第3步
在随之出现页面中，键入用户ISP分配账户名称（如：此例中“guest”），然后输入账户密码。
第4步
假如用户期望AP一直和ISP连接，选择“Always On”。不然，可选择“On Demand”。这么AP会依据用户PC发出网络要求自动连接到ISP。

和“On Demand”相连“Idle Timeout”设置许可用户指定最终一次网络活动后AP从ISP断开时间值（秒）。设置为“0”时暂停设置不开启。
和“Always On”相连“Reconnect Time Factor”许可用户设置AP重新接入到ISP最大时间值。点击“Apply”并重启AP。

WAN设置－使用PPTPADSL网络
假如用户使用是PPTP检测ADSL网络，能够根据以下步骤设置APWAN类型。比如，假如ISP提供了下列信息，
IP地址： 203.120.12.47
网络屏蔽： 255.255.255.0
VPN服务器：203.120.12.15
第1步：
在控制菜单“CONFIGURATION”中，点击“WAN Setup”。
第2步
进入“Select WAN Type”，选择“PPTP”，点击“Apply”。
第3步
在随之出现页面中，键入用户ISP提供IP地址，网关屏蔽和VPN服务器，点击“Apply”。
记住点击“System TOOLS”中“Reboot System”，使设置生效。

“Idle Timeout”设置许可用户指定在最终一次网络活动后AP从ISP断开时间（秒）。设置为“0”时表示暂停设置不开启。

SNMP设置
SNMP是一套区分控制体系和硬件体系通信协议。
第1步
点击“CONFIGURATION”菜单中“SNMP”。
第2步
在“SNMP State”下拉菜单中选择“Enable”。
默认“Read Password”设置为公共模式，而“Read/Write Password”为私人模式。
第3 步
点击“Apply”。

STP设置
（仅适适用于AP模式，点对点模式和点对多点模式）

STP是一个用于避免网络中意外回环发生设备控制协议。以太网络要正常运行，两个站点之间只能存才一个活动频道。假如网络拓扑中存在回环，就会出现双份信息，这么会扰乱内部运算法使其传送双帧。

简言之，激活STP目标是在用户在网络中有多出频道时避免回环。不然，多出拓扑会引发传输震荡。

要建立频道冗余量，STP会建立一个包含扩展网络中全部装置树状结构，迫使多出频道保持备用或堵塞状态，不过在活动设备失灵时建立起多出频道会作为备份存在。假如STP发生改变，或STP中一个网络切片不能达成，生成树运算法则会重新配置生成树拓扑并经过激活备用频道重新建立连接。假如没有生成树，多个连接可能同时存在，造成LAN中无休止通信回环。

生成树协议操作对终点站是透明，连接到单个LAN切片或是多个切片转换LAN不可见。

损失最小频道会被采取，其它冗余频道则被停止。
要解释STP和Pseudo对无线用户作用，需要对比3个单独部分。

第1部分－（无STP，无PseudoVLAN）
参看下图，假如STP和PseudoVLAN不在网络中实施，则全部用户（＃1，＃2，＃3，＃4）全部能够相互接入，将造成数据安全性降低。因为此网络中存在冗余频道，信息包就被复制并造成无休止信息堵塞。

第2部分－（有STP,无虚拟VLAN）
STP运行时，AP之间其它冗余频道会停止，所以避免了任意两个AP之间有多个活动网络频道。
假如有一个AP停止运行，STP运行法则将重新激活一个冗余频道，这么就能够保持网络连接。
假如全部无线用户全部是连接到有相同WDSAP上，她们之间就能够相互交流。

第3部分－（有STP和虚拟VLAN）
此例中，网络中STP和虚拟VLAN同时运行。虚拟 VLAN 每节点激活时，无线用户就不能相互连接。

第1步
点击“CONFIGURATION”菜单中“STP Setup”。
第2步
在“STP State”中选择“Enable”按钮，点击“Apply”。

MAC过滤
MAC过滤经过限制用户利用自己MAC地址接入到网络来提升安全性一个方法。用户能够依据需要保留许可接入到网络MAC地址列表，或保留严禁接入到网络MAC列表。
第1 步
在“CONFIGURATION”菜单中点击“MAC Filtering”，点击“Enable”。

第2步
在MAC地址列表中点击“Add”创建新用户。

第3步
在“MAC地址”栏以xx-xx-xx-xx-xx-xx格式输入用户无线MAC地址，x为0～9任意值或a~f任意字母。随即用户能够在控制栏输入文字描述新添加MAC地址。

点击“Apply”按钮。

注意MAC地址已经被添加到列表中。

第4步
接着用户能够选择许可或严禁MAC地址列表中用户网络接入。分别点击“Allow PCs lited to access network ”或“Prevent PCs lited to access network”按钮。

第5步
点击“Apply”按钮更新。

注意：
MAC过滤根据“Allow PCs lited to access network”

注意:MAC地址已经被添加到清单.

备注: 当选择” Allow PCs lited to access network”时， MAC地址列表不能为空.

给MAC地址清单加入其它MAC地址
根据步骤2和步骤3步骤
增加/删除MAC地址从MAC地址清单

第一步:
按”MAC Address”按钮,对话框以下:

注意那里有一个被框起来是MAC地址清单，当一声滴答声时，那表明对于电脑所持有相对应MAC地址行为发生了，

第二步
从“Delete MAC Address “页面

按“Delete “键来移除MAC地址，或按“Save“键在更改条款后保留。

第五章 安全

这一章将介绍怎样设置你 WLAN愈加安全，全部在你网络节点必需共享同一个无线设置方便能够通信。

我们将分别介绍怎样设置每一个安全模式
开始之前，根据以下描述步骤去选择你适宜安全方法来保护你无线通信

第一步：
按 “设置“中“WLAN设置“菜单去选择“安全“

第二步
点击下拉选项去选择一个安全模式，默认安全模式是空

按“应用“按钮

WLAN安全

怎样设置WEP

以下步骤将帮助你去设置你AP怎样应用WEP

在“WEP设置“页面

步骤1；
指定“密钥条款类型“， 选择：
＊ 用十六进制
＊ 用ASCII

第二步
经过下拉菜单选择“传输密钥“
＊ 密钥1
＊ 密钥2
＊ 密钥3
＊ 密钥4

AP让你定义不一样传输密钥，这个定义一系列共享密钥对于网络安全，你必需进入最新一个WEP密钥去使得安全用一个共享密钥

WLAN安全

第三步：

选择每一个加密密匙：
＊ 64 位 WEP
10 十六进制或5 ASCII
＊128 位WEP
26 十六进制或13 ASCII

假如要清除你刚才在框中所输入值，按“复位“按钮

按“应用“按钮 ，重新开启你AP

怎样设置WPA－PSK／WPA2－PSK／WPA－PSK－AUTO （ 只有在AP模式下有效）

以下步骤将帮助你设置AP来使用 WPA－PSK， 请根据以下步骤假如你已经激活WPA－PSK／WPA2－PSK／WPA－PSK－AUTO安全模式：

在“WPA2－PSK 设置 “页面

WLAN 安全

第一步：

指定 “密匙条目类型“， 经过选择：

＊ Passphrase （字母数字）
＊ 十六进制

第二步
填写 WPA－PSK（预先共享网络密匙）
假如你正在用 “Passphrase“这种格式，你条目能够坚持最小为2 字母数字或最大为63字母数字

不然，当用“十六进制“格式，你条目必需坚持64 十六进制

第三步
对于WPA-PSK
设置“Cipher 类型”至“TKIP”
WPA替换WEP用一个很强加密技术，这种加密技术称为临时密匙完整技术（TKIP）用信息整合检验（MIC）

对于WPA2-PSK
设置“Cipher类型”为“AES”
高级加密标准（AES）是一个很强对称128 位块数据加密技术。 AES 是需要WPA2 在IEEE802.11i 标准。

对于WPA-PSK-AUTO
设置“Cipher”类型为“自动”去使得AP自动检测Cipher类型来使用。

第四步

进入GTK（组瞬变密匙）更新。
这是一个在AP自动产生一个新共享密匙来使得多点传输/广播冲突在全部站点通信，默认设置，值为600秒。

第五步
按“应用”键，在你设置需要成为有效，你需要重新开启系统，

怎样设置802.1X/半径
以下将帮助你设置AP怎样应用802.1X/半径

在 802.1X/半径 设置页面

第一步
在你WLAN里关键RADIUS服务器里IP地址密匙，你能够选择性添加次要RADIUS服务器。

RADIUS可靠服务器必需在同一次网络作为一个AP

第二步
默认可靠接口值为1812， 你能够不用理会这个值，这个值必需设置和在RADIUS服务器里值一样。

第三步
‘Accounting 接口“默认值为1813，你能够不用理
