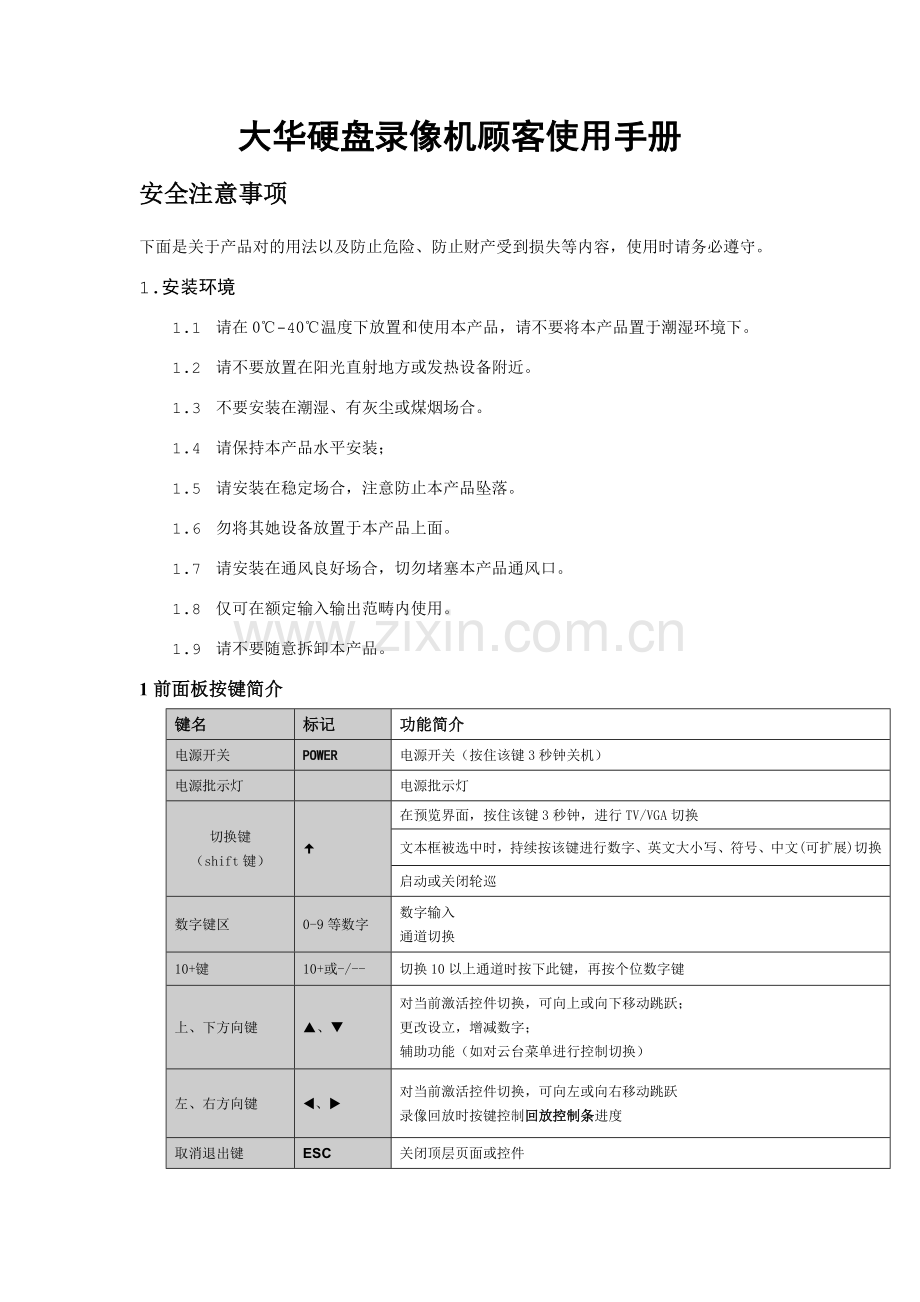

大华硬盘录像机顾客使用手册
安全注意事项
下面是关于产品对的用法以及防止危险、防止财产受到损失等内容，使用时请务必遵守。
1.安装环境
1.1 请在0℃-40℃温度下放置和使用本产品，请不要将本产品置于潮湿环境下。
1.2 请不要放置在阳光直射地方或发热设备附近。
1.3 不要安装在潮湿、有灰尘或煤烟场合。
1.4 请保持本产品水平安装；
1.5 请安装在稳定场合，注意防止本产品坠落。
1.6 勿将其她设备放置于本产品上面。
1.7 请安装在通风良好场合，切勿堵塞本产品通风口。
1.8 仅可在额定输入输出范畴内使用。
1.9 请不要随意拆卸本产品。
1前面板按键简介
键名
标记
功能简介
电源开关
POWER
电源开关（按住该键3秒钟关机）
电源批示灯

电源批示灯
切换键
（shift键）
£
在预览界面，按住该键3秒钟，进行TV/VGA切换
文本框被选中时，持续按该键进行数字、英文大小写、符号、中文(可扩展)切换
启动或关闭轮巡
数字键区
0-9等数字
数字输入
通道切换
10+键
10+或-/--
切换10以上通道时按下此键，再按个位数字键
上、下方向键
p、q
对当前激活控件切换，可向上或向下移动跳跃；
更改设立，增减数字；
辅助功能（如对云台菜单进行控制切换）
左、右方向键
t、u
对当前激活控件切换，可向左或向右移动跳跃
录像回放时按键控制回放控制条进度
取消退出键
ESC
关闭顶层页面或控件

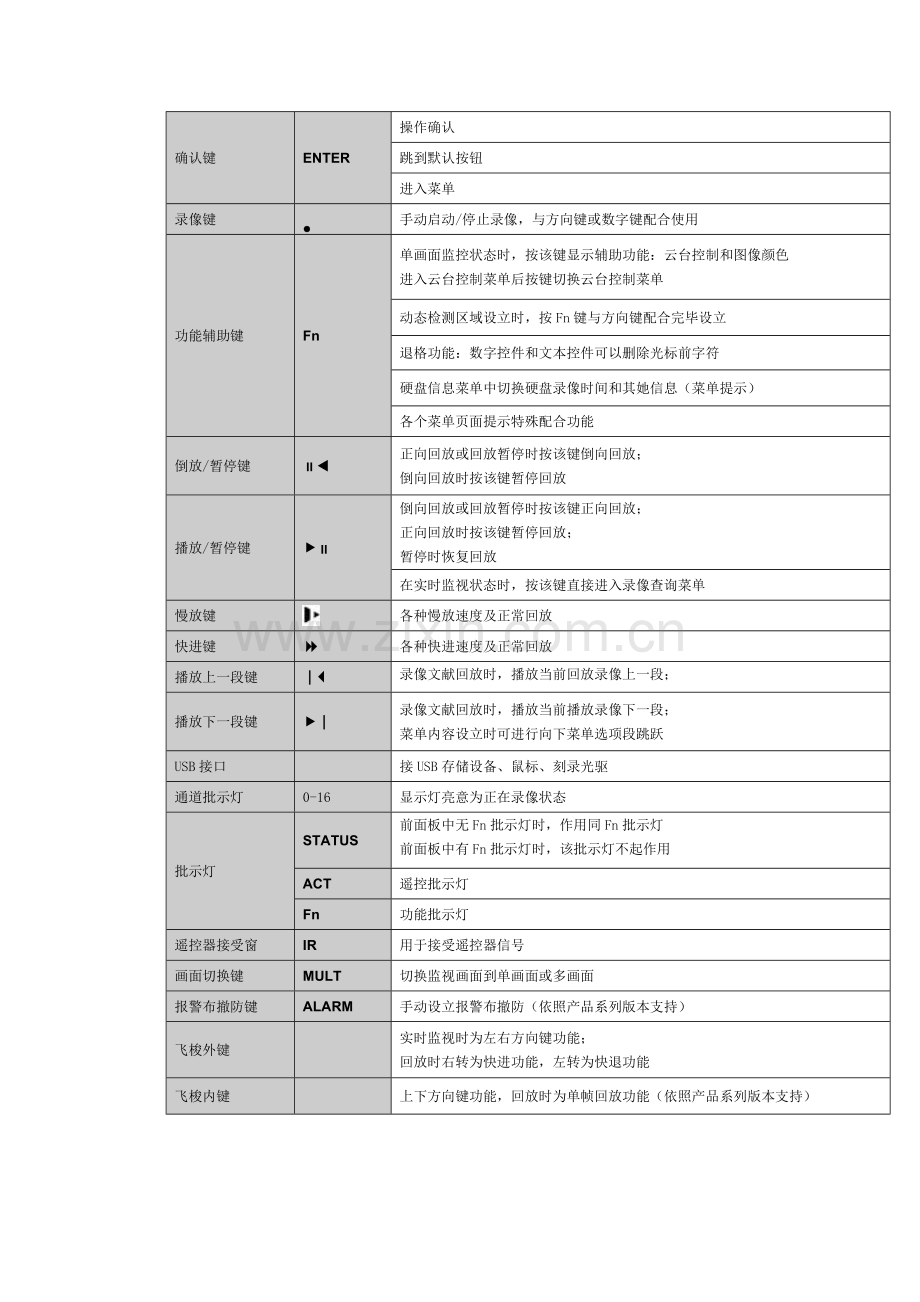

确认键
ENTER
操作确认
跳到默认按钮
进入菜单
录像键
●
手动启动/停止录像，与方向键或数字键配合使用
功能辅助键
Fn
单画面监控状态时，按该键显示辅助功能：云台控制和图像颜色
进入云台控制菜单后按键切换云台控制菜单
动态检测区域设立时，按Fn键与方向键配合完毕设立
退格功能：数字控件和文本控件可以删除光标前字符
硬盘信息菜单中切换硬盘录像时间和其她信息（菜单提示）
各个菜单页面提示特殊配合功能
倒放/暂停键
;t
正向回放或回放暂停时按该键倒向回放；
倒向回放时按该键暂停回放
播放/暂停键
„;
倒向回放或回放暂停时按该键正向回放；
正向回放时按该键暂停回放；
暂停时恢复回放
在实时监视状态时，按该键直接进入录像查询菜单
慢放键

各种慢放速度及正常回放
快进键
8
各种快进速度及正常回放
播放上一段键
│|
录像文献回放时，播放当前回放录像上一段；
菜单内容设立时可进行向上菜单选项段跳跃
播放下一段键
„│
录像文献回放时，播放当前播放录像下一段；
菜单内容设立时可进行向下菜单选项段跳跃
USB接口

接USB存储设备、鼠标、刻录光驱
通道批示灯
0-16
显示灯亮意为正在录像状态
批示灯
STATUS
前面板中无Fn批示灯时，作用同Fn批示灯
前面板中有Fn批示灯时，该批示灯不起作用

ACT
遥控批示灯
Fn
功能批示灯
遥控器接受窗
IR
用于接受遥控器信号
画面切换键
MULT
切换监视画面到单画面或多画面
报警布撤防键
ALARM
手动设立报警布撤防（依照产品系列版本支持）
飞梭外键

实时监视时为左右方向键功能；
回放时右转为快进功能，左转为快退功能
飞梭内键

上下方向键功能，回放时为单帧回放功能（依照产品系列版本支持）
1.1 进入系统菜单
正常开机后，单击鼠标左键或按遥控器上确认键（Enter）弹出登录对话框，顾客在输入框中输入顾客名和密码。
阐明：出厂时有4个顾客admin、888888、666666及隐藏default。前三个出厂密码与顾客名相似。admin、888888出厂时默认属于高权限顾客，而666666出厂默认属于低权限顾客，仅有监视、回放、备份等权限。

图1
密码安全性办法：每30分钟内试密码错误3次报警，5次帐号锁定。
注：为安全起见，请顾客及时更改出厂默认密码。添加顾客组、顾客及修改顾客操作请参见——顾客帐号。
关于输入法：除硬盘录像机前面板及遥控器可配合输入操作外，可按按钮进行数字、符号、英文大小写、中文 (可扩展)切换，并直接在软面板上用鼠标选用有关值。
1.2 录像查询
回放控制条
文献列表
文献信息
备份按钮
查询按钮
查询条件设立区
(时间类型通道号)
视频显示窗口
备份复选框

图2
录像回放窗口
录像查询
说 明
进入录像查询界面
单击右键选取录像查询或从主菜单选取录像查询进入录像查询菜单。
提示：若当前处在注销状态，须输入密码
回放操作
依照录像类型：所有、报警、动态检测、所有报警录像，通道、时间等进行各种条件查询录像文献，成果以列表形式显示，屏幕上列表显示查询时间后128条录像文献，可按p/q键上下查看录像文献或鼠标拖动滑钮查看。选中所需录像文献，按ENTER键或双击鼠标左键，开始播放该录像文献。
文献类型：R—普通录像； A—外部报警录像；M—动态检测录像。
精准回放
在时间一栏输入时、分、秒，直接按播放键，可对查询时间进行精准回放。
单通道与多通道回放
选取1~4通道回放（注：回放通道数由机型决定）。选取2通道回放则顾客可以同步回放两个窗口录像文献。
回放操作区
回放录像（屏幕显示通道、日期、时间、播放速度、播放进度）对录像文献播放操作如控制速度、循环播放（对符合条件查找到录像文献进行自动循环播放）、全屏显示等。

隐藏/显示回放状态条：全屏显示时自动隐藏状态条，移动鼠标即可显示状态条。
回放时别的通道同步切换功能
录像文献回放时，按下数字键，可切换成按下数字键相应通道同步间录像文献进行播放
局部放大
单画面全屏回放时，可用鼠标左键框选屏幕画面上任意大社区域，在所选区域内单击鼠标左键，
可将此局域画面进行放大播放，单击鼠标右键退出局部放大画面。
文献备份操作
在文献列表框中选取顾客需要备份文献，在列表框中打“P”可复选（可在两个通道同步选取需要备份文献），再点击备份按钮，浮现备份操作菜单，单击备份按钮即可，顾客也可在备份操作菜单中取消不想备份文献，在要取消文献列表框前取消“P”（单通道显示列表数为128）。
日历功能
点击日历图标会显示顾客录像记录（蓝色填充表达当天有录像， 无填充表达那天没有录像，再点击其中要查看日期，文献列表会自动更新成该天文献列表。
1.2.1回放快进及慢放操作
按键顺序
阐明
备注
录像回放快进：快进键8
（或飞梭键外圈顺时针）
回放状态下，按该键，可进行各种快放模式如快放1，快放2等速度循环切换快进键还可作为慢放键反向切换键；
实际播放速率与版本关于
录像回放慢放：
慢放键►
回放状态下，按该键，可进行各种慢放模式如慢放2，慢放1等速度循环切换慢放键还可作为快进键反向切换键；
播放/暂停键►/;
慢放播放时，按该键可进行播放/暂停循环切换。

播放上一段/下一段
在回放状态下有效，观看同一通道上下段录像可持续按│t键和u│键。

1.2.3快进、快退、逐帧播放功能（飞梭键配合录像操作特殊功能）
飞梭键特殊功能
阐明
备注
快进（飞梭键外圈顺时针）
回放时，飞梭键外圈顺时针转一次以快放1快进播放录像文献，再转一次以快放2快进播放，呈依次类推快放速度。

快退或快进状态，按两次暂停/播放键恢复正常速度回放

实际播放速率与版本关于
快退（飞梭键外圈逆时针）
回放时，播放一段时间后，可进行快退，飞梭键外圈逆时针转一次，即是快退1快退播放录像文献，再逆转一次以快退2快退播放录像文献，呈依次类推速度。
手动逐帧播放
回放状态时，按一次暂停/播放键，然后慢慢转飞梭键内圈向右转（顺时针），可进行逐帧播放。逆时针慢慢旋转飞梭键内圈进行I帧回播。

1.2.4倒放及单帧回放
按键顺序
说 明
备注
倒放（回放控制条
面板“|”）
正常播放录像文献时，用鼠标左键单击回放控制条面板倒放按扭“|”，录像文献进行倒放，复次单击倒放按扭“|”则暂停倒放录像文献。
倒放时或单帧录像回放按 播放键►/;可进入正常回放状态
手动单帧录像回放
正常播放录像文献暂停时，顾客按t│键和│u键进行单帧录像回放。
提示：
1、以上操作时播放器回放控制条面板上显示文献播放速度、通道、时间、播放进度等信息。
2、倒放功能、手动单帧回放功能以及回放速度等都与硬件版本关于，如HD1系列手动逐帧播放功能为可扩展，某些版本硬件也许不支持其中功能或回放速度，请以播放器面板上提示为准，或征询公司技术支持询问硬件版本支持信息。
备份设备可以是CD-RW、DVD-RW、USB刻录机、U盘、移动硬盘等设备，文献备份设备中显示是即时检测到设备。并且显示可存储文献总容量和状态
在图3中打勾选取一种备份设备，如果顾客是对所选设备进行文献清除，则选取【擦除】按钮可以对选取设备进行文献删除。

图3
1.3备份操作
硬盘录像机文献备份到设备操作：选取备份设备，选取要备份文献通道，录像文献开始时间和结束时间，点击【添加】按钮进行核查文献。符合条件录像文献列出，并在类型前有打勾（P）标记，可以继续设立查找时间条件并点击【添加】，此时在已列出录像文献背面，继续列出新添加符合查找条件录像文献。顾客可以选取【备份】按钮进行录像文献备份。对于打勾选中要备份文献，系统依照备份设备容量给出空间提示：例如需要空间 XXMB，剩余空间 XX MB等（如图4），备份过程中页面有进度条提示。备份成功系统将有相应成功提示。

图4
阐明：
在录像文献备份过程中顾客可以按ESC键退出该页面，备份操作并不中断。如果无备份设备，顾客进行备份，系统将提示：无备份设备；未选取备份文献，或备份出错，系统均有相应提示，请顾客依照提示操作。
【取消备份】顾客在备份时，可以手动取消备份操作。执行备份操作时，【备份】按钮变成【取消】按钮，顾客可以按【取消】按钮中断文献备份，在备份文献被中断时即保存到被中断那一刻，例如：备份10个录像文献，在刻录第5个录像文献时被中断备份，在备份设备上文献即保存到前5个录像文献内容（但可以看到10个录像文献文献名）。备份过程中退出菜单不会中断备份。

图5
翻页提示：按上一段键和下一段键进行上一页、下一页翻页。
Fn辅助：备份文献查出后，缺省都是选中要备份文献，在序号后有打勾标记。通过Fn键选取或取消文献打勾标记， Fn键进行切换选取或不选取逐个切换状态。
顾客可以在计算机上查看备份录像文献，录像文献名普通格式为：序号_CH+通道号+time+年月日时分秒.DAV，其中“年月日”格式跟普通设立中日期格式相一致。
