河道人工湿地设计方案

一、项目基础概况
1.1 河道现实状况
先导区内河流关键有运粮河和丁村沟。
a）运粮河
运粮河属于淮河流域，涡河水系，起源于中牟县万滩乡万庄村南，东南方向路径东漳南、秫米店北、大胖西、老饭店西、朱仙镇东、大李庄西，在开封县大李庄乡，四合庄西汇入涡河，全长53.27km，总流域面积214km2。其中中牟县境内长15.6km，流域面积112.9km2，计划区内河道长度3.9km，是先导区，乃至中牟县一条关键防洪排涝河道。运粮河属于季节性河流，在平面上基础保持了其自然河形，岸线有一定蜿蜒，河道两侧滩地及堤防顶部有速生杨林，枯水期基础无基流，河流水质较差。
按三年一遇除涝，十年一遇防洪标准进行了治理，治理长度15.6km，出境处设计排水流量40.84m3/s。它是狼城岗干渠和丁村支渠区域关键排水河道，关键支流有丁村沟（沟长14.61km）和运粮河支沟（沟长5km）。设计排水能力16.9 m3/s ~48.7 m3/s，现在排水能力为设计能力70%。

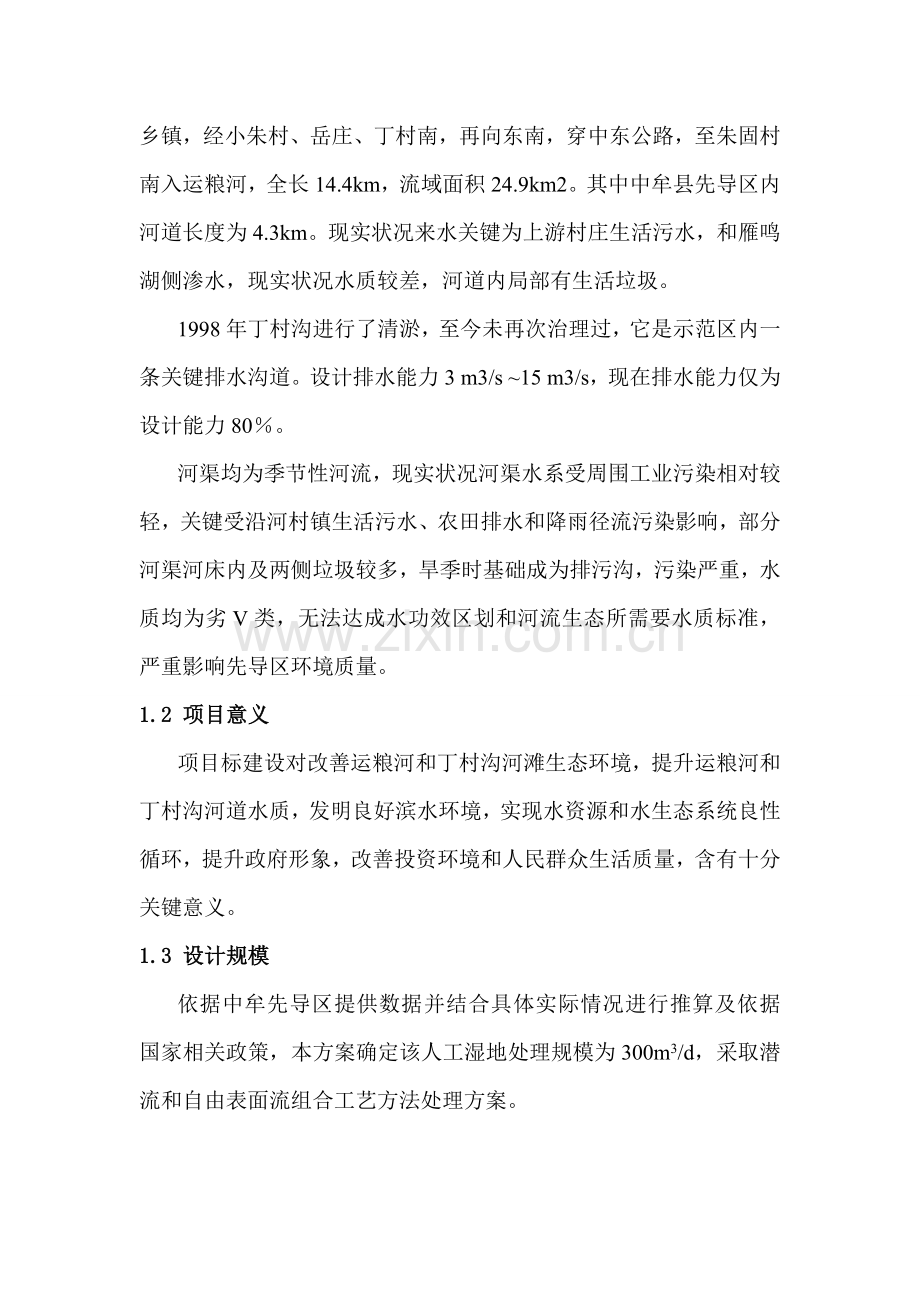

b) 丁村沟
丁村沟属运粮河水系，在丁村支渠和赵口总干渠1号沉砂池第Ⅰ条渠之间，起源于万滩镇关家村，流向东南，流经万滩镇、雁鸣湖两乡镇，经小朱村、岳庄、丁村南，再向东南，穿中东公路，至朱固村南入运粮河，全长14.4km，流域面积24.9km2。其中中牟县先导区内河道长度为4.3km。现实状况来水关键为上游村庄生活污水，和雁鸣湖侧渗水，现实状况水质较差，河道内局部有生活垃圾。
1998年丁村沟进行了清淤，至今未再次治理过，它是示范区内一条关键排水沟道。设计排水能力3 m3/s ~15 m3/s，现在排水能力仅为设计能力80％。
河渠均为季节性河流，现实状况河渠水系受周围工业污染相对较轻，关键受沿河村镇生活污水、农田排水和降雨径流污染影响，部分河渠河床内及两侧垃圾较多，旱季时基础成为排污沟，污染严重，水质均为劣V类，无法达成水功效区划和河流生态所需要水质标准，严重影响先导区环境质量。
1.2 项目意义
项目标建设对改善运粮河和丁村沟河滩生态环境，提升运粮河和丁村沟河道水质，发明良好滨水环境，实现水资源和水生态系统良性循环，提升政府形象，改善投资环境和人民群众生活质量，含有十分关键意义。
1.3 设计规模
依据中牟先导区提供数据并结合具体实际情况进行推算及依据国家相关政策，本方案确定该人工湿地处理规模为300m3/d，采取潜流和自由表面流组合工艺方法处理方案。
1.4 经济技术指标
1、总投资： 537503.00 元
2、吨水投资为：F1＝537503.00／300＝1791.677 元。

二、序言
人工湿地净化机理：
对SS：湿地系统成熟后，填料表面和植物根系将因为大量微生物生长而形成生物膜。废水流经生物膜时，大量SS被填料和植物根系阻挡截留。
对有机物：有机污染物经过生物膜吸收、同化及异化作用而被除去。
对N、P：湿地系统中因植物根系对氧传输释放，使其周围环境中依次出现好氧、缺氧、厌氧状态，确保了废水中氮磷不仅能经过植物和微生物作为营养吸收，而且还能够经过硝化、反硝化作用将其除去，最终湿地系统更换填料或收割栽种植物将污染物最终除去。

三、设计依据及标准
3.1设计依据
(1)《中国环境保护法》
(2)《中国水污染防治法》(修正)1996.5.15
(3)《污水综合排放标准》GB8978-1996
(4)《地表水环境质量标准》(GB3838-)
(5)《城镇污水处理厂污染物排放标准》GB18918-
(6)《人工湿地污水处理工程技术规范》HJ -
(7)《室外排水设计规范》GB50014-
(8)《砌体结构设计规范》GB50003-
(9)《混凝土结构设计规范》GB50010-
(10)《建筑地基基础设计规范》GB50007-
(11)《给水排水工程构筑物设计规范》GB50069-
(12)《水处理工程师手册》
(13)《污水综合排放标准》GB8978-1996
(14)《城市污水处理及污染防治技术政策》(建城[]124号)
(15)《城市污水处理工程项目建设标准》(建标[]77号)
3.2设计标准
(1) 对河水中污染物进行分析比较，结合要求达成处理后排放水水质标准，提出技术优异、工艺可靠、经济合理工艺方案。
(2) 处理工艺努力争取达成节能、低耗，且技术优异、操作简便，占地面积少，施工方便，投资省。
(3) 以环境保护法规和相关规范、标准为依据，确保污染河水处理后达标排放。
(4) 作为环境保护工程，设计中应尽可能降低对环境产生负面影响，如噪音、臭气、固体废弃物等；
(5) 工程设计重视本工程实际运行灵活性和抗冲击性，提升其对水质水量改变适应性；工程建设坚持环境保护、生态化，处理后出水补充运粮河及丁村沟景观用水，做到水资源化循环利用。

四、项目设计针对性
本方案设计确保出水达成处理要求前提下，尽可能做到节省投资，充足发挥该河水水净化工程社会效益、经济效益和环境效益。
所采取工艺设施既含有合理性又含有优异性以确保运行管理简便灵活。采取“太阳能曝气生化处理加人工湿地”工艺，方便运行、降低景观水处理造价、降低运行成本、确保出水稳定达标。
该景观水处理设施总图部署要求紧凑合理，尽可能优化工艺设计，依据项目所在地地形地貌，进行合理布局，降低占地面积。

五、合理选址标准及处理水量、水质
5.1合理选址标准
本方案景观水处理设施选址标准是水处理设施应结合地形，尽可能选择荒地、洼地和河塘边，就近集中或分设，少占良田，缩短排水管道，降低管道埋深和降低土方工程量。
所以本景观水处理设施选址应遵照以下几点标准：
1）选址应选择地势稍低处，便于河水经过自流流入本景观水处理设施，同时还要满足处理达标水能自流排出本设施。
2）选择在非耕地地带建设本设施，尽可能不占用耕地和农田。
3）尽可能利用当地现有地形，降低工程投资。
4）项目建成后，便于管理，降低运行费用。
5.2 处理水量
本项目日设计处理量为300m3/d。
5.3设计进水水质
依据参考相关资料，设计原水水质见表5-1。
表5-1进水水质表 （单位：mg/l）
名称
CODCr
BOD5
TN
NH4+
TP
SS
pH
设计原水水质
≤ 60
≤ 20
≤ 30
≤ 25
≤ 2
≤ 60
6-9

5.4出水水质
处理后出水达成《地表水环境质量标准》(GB3838-) 5类水。处理后出水水质见表5-2。
表5-2出水水质表 （单位：mg/l）
名称
CODCr
BOD5
TN
NH4+
TP
SS
pH
设计出水水质
≤ 40
≤ 10
≤ 2
≤ 2
≤ 0.4
≤ 10
6-9
GB18918- 5类水
40
10
2
2
0.4
10
6-9

六、处理工艺
6.1 处理工艺步骤框图
太阳能

出水池
达标排放

复合潜流
人工湿地

表流人工湿地

好养生物塘
河水

6.2 本方案水处理工艺步骤说明
因为河道河水氨氮含量较高，脱氮处理中反硝化作用阶段前充足硝化作用是很必需，所以在人工湿地前端设置好养生物塘，河水经过拱水井自流入到好养生物塘。为提升组合工艺整体脱氮效率，考虑将垂直流人工湿地放在组合工艺前端，有利于提升湿地系统输氧能力，从而提升硝化作用提升脱氮效率。好养生物塘出水自流前后进入水平潜流人工湿地和垂直流人工湿地组合成复合潜流人工湿地系统，最终经过表流人工湿地，这么利用植物吸收、微生物降解、填料过滤吸附等作用去除污水中污染物。相对于其它处理技术，人工湿地含有投资省、效率高、维护简单等优点，对于污染物浓度相对较低农村生活污水，是一个很好处理技术。人工湿地出水达标排入河道。
6.3 本方案水各处理单元功效描述
(1) 好养生物塘
用于去除原污水中悬浮物及大颗粒杂物，能够预防垂直流人工湿地堵塞，保护后续人工湿地运行稳定。利用太阳能曝气增氧，提升水中溶解氧，促进氨氮氧化作用，进而充足硝化作用，使脱氮处理中反硝化作用阶段能够充足反应，提升了脱氮效率。减轻后续人工湿地治理负荷。
(2) 人工湿地
本单元综合了物理、化学和生物三种作用对污水进行深入处理。系统成熟后，特种填料表面和植物根系将因为大量微生物生长而形成生物膜。污水流经生物膜时，残余SS被填料和植物根系有机截留，有机污染物则经过生物膜吸收、同化及异化作用而被去除。同时系统中因植物根系对氧传输释放，使其周围环境中依次展现出好氧、厌氧和缺氧状态，确保了废水中氮、磷不仅能被植物和微生物作为营养成份而直接吸收，而且还能够经过硝化、反硝化作用及微生物对磷过量积累作用将其从废水中去除。老化微生物作为肥料被植物吸收。
人工湿地可按污水在湿地床中流动方法不一样而分为三种类型：地表流人工湿地（SFW）、潜流型人工湿地（SSFW）。潜流型人工湿地又包含水平流人工湿地和垂直流人工湿地。
表面流人工湿地植物根系发达，可经过根系向基质送氧，使基质中形成多个好氧、兼性厌氧和厌氧小区，利于多个微生物繁殖。
潜流湿地污水在湿地床内部流动，首先能够充足利用填料表面生长生物膜、丰富根系及表层土和填料截流等作用，以提升其处理效果和处理能力；其次因为水流在地表以下流动，故含有保温性好、处理效果受气候影响小、卫生条件好等特点。

三种类型人工湿地比较
类型
表面流人工湿地
水平潜流人工湿地
垂直潜流人工湿地
特点
污水在湿地表面流动，水位较浅，多在0.1～0.6 m，和自然湿地最为靠近
污水在湿地床内部流动，从一端水平流过填料床
污水在湿地床内部流动，从湿地表面纵向流向填料床底部
优点
工程投资低，运行成本最低
水力负荷较高，对污染物去除效果好；极少有臭味和蚊蝇现象；运行成本较低
硝化能力高，可用于处理氨氮含量较高废水。运行成本较低
缺点
系统处理效果受温差改变影响大
控制相对复杂；脱氮、除磷效果不如垂直流人工湿地
控制相对复杂
依据以上比较并结合水质情况，选择复合垂直潜流人工湿地+表面流人工湿地组合工艺。

(3) 出水池
关键是蓄水功效。
6.4 工艺特点
除污效率高：在进水负荷较低条件下，系统对BOD5去除率可达85%～95%，CODcr去除率可达80%以上。同时，系统对N和P去除率也很高，可分别达成60%及90%以上；
运行成本低廉：通常为是传统二级污水处理技术1/10～1/2，大幅度降低了污水处理成本；
易于维护：本工艺需较少机电设备，系统维护以清理渠道及管理作物为主，对人员技能要求不高；
低能耗、无二次污染：因为工程中设备少，本工艺耗能低，这是其它处理方法无法相比；
臭味少，美化环境，可作景观作用。
总来说，人工湿地含有较高环境效益、经济效益及社会效益，很适合处理水量、水质改变不大、对管理要求不高河道微污染治理。人工湿地可和当地绿化有机结合，栽种观赏植物，成为一个景观，可谓一举多得。

七、工艺设计计算
7.1 好养生物塘
⑴实际尺寸：L×B×H=10×6×2.3m
⑵有效水深：H=2.0m
⑶有效容积：V=120m3,有效面积60m2
⑷水力停留时间：HRT=5 h
⑸结构：砖混结构
7.2 人工湿地
(a) 复合潜流人工湿地
综合考虑水平潜流负荷高，水力条件好能营造良好厌氧环境，和垂直潜流充氧能力和硝化能力强特点，我们选择水平+垂直复合潜流人工湿地，水流经进水布水，前后缓慢流经粒径20mm粗砾石和5mm~10mm细砾石，在砾石表面形成生物膜，附着微生物对污水中有机物进行降解，出水进入垂直流湿地，水流在填料床中呈由上向下垂直流，床体处于不饱和状态，氧可经过大气扩散和植物传输进入人工湿地系统。垂直流湿地硝化能力高于水平潜流湿地，可用于处理氨氮含量较高污水。在设计时充足考虑了检修，将垂直潜流湿地分为2格，确保在检修情况下也不会间断对污水处理。
(b) 表面流人工湿地系统
地表流湿地系统也称水面湿地系统，和自然湿地最为靠近，但它是受人工设计和监督管理影响，其去污效果又要优于自然湿地系统。污染水体在湿地表面流动，水位较浅。经过生长在植物水下部分茎、竿上生物膜来去除污水中大部分有机污染物。氧起源关键靠水体表面扩散，植物根系传输和植物光合作用，表面流负荷小，占地面积相对较大。

7.2.1设计参数
水平潜流人工湿地设计参数
设计水量Q（m3/d）
300
水力负荷(m3/m2•d)
0.6
计算表面积A(m2)
300
设计面积(m2)
300
设计单元数目
3
单元设计格数
2
单元长：宽
4
计算单元面积
100
计算单元长度(m)
20
计算单元宽度(m)
5
单元中单格长度(m)
10
单元中单格宽度(m)
5
水平潜流总长度(m)
20
水平潜流总宽度(m)
15
覆土厚度(m)
0.3
粗砂厚度(m)
0.1
填料层高度(m)
0.6
细砂厚度(m)
0.02
总高度(m)
1
单元容积（m3）
100
填料层体积(m3)
277.2
总体积(m3)
300
实际占地面积(m2)
300
垂直潜流人工湿地设计参数
设计水量Q（m3/d）
300
水力负荷(m3/m2•d)
0.4
计算表面积A(m2)
300
设计面积(m2)
300
填料层高度(m)
1
覆土厚度(m)
0.3
总高度(m)
1.3
长：宽
2
计算长度(m)
24.494897
计算宽度(m)
12.247449
设计长度(m)
25
设计宽度(m)
12.5
设计格数
2
单格长度(m)
12.5
单格宽度(m)
12.5
单格容积(m3)
203.125
填料层体积(m3)
312.5
总体积(m3)
406.25
实际占地面积(m2)
312.5
表面流人工湿地设计参数
设计水量Q（m3/d）
300
水力负荷(m3/m2•d)
0.5
计算表面积A(m2)
250
设计面积(m2)
250
设计格数
2
单格长：宽
3
计算单格面积
125
计算单格长度(m)
19.5
计算单格宽度(m)
6. 5
设计单格长度(m)
20
设计单格宽度(m)
6.5
总长度(m)
20
总宽度(m)
12
有效水深(m)
0.5
砾石厚度(m)
0.1
土壤厚度(m)
0.2
超高(m)
0.3
总高度(m)
1.35
单格体积(m3)
171.1
总体积(m3)
378
实际占地面积(m2)
250

7.2.2构筑物设计
水平潜流人工湿地构筑物尺寸
设计长度(m)
20
设计总宽度(m)
15
设计深度(m)
1
设计总容积（m3）
300
构筑物分格
3
垂直潜流人工湿地构筑物尺寸
设计长度(m)
25
设计总宽度(m)
12.5
设计深度(m)
1.3
设计总容积（m3）
406.25
构筑物分格
2
表面流人工湿地构筑物尺寸
结构
砖砌
设计长度(m)
20
设计单格宽度(m)
6.5
设计深度(m)
1.35
设计总容积（m3）
342.225
构筑物分格
2
7.2.3水平潜流人工湿地系统基质配选方案
水平潜流湿地从表层到底层依次为覆土土壤，粗砂，填料层，细砂，防渗层，我们将湿地分为3个单元，每个单元分为2格，第一格选择粒径为20mm粗砾石作为填料层，首先利用粗砾石粒径大，水力条件好特点，增大系统抗负荷能力，其次靠近进水端填料层也起到很好布水作用，使水流均匀，提升容积利用率；第二格选择5mm~10mm细砾石，增大填料比表面积，使附着在填料表面微生物和污水更轻易接触，同时因为粒径小，水流速度较慢，给微生物提供充足时间硝化降解河水中有机物，提升出水水质，降低对后续工艺冲击。
7.2.4垂直潜流系统人工湿地系统基质配选方案
我们将潜流湿地由上而下划分为土壤表层、多孔管布水系统、填料处理层、集水系统和防渗层五部分，其中多孔管布水系统和集水系统包含于填料处理层中，本方案中为了便于区分，将布水管、集水管周围填料层分别归为多孔管布水系统和集水系统。
依据设计规范，多孔管布水系统、填料处理层和集水系统三层总厚度宜为0.4～1.6 m，我们取1.0 m。
7.2.4.1土壤表层
土壤表层关键功效是维持挺水植物生长，因为污水进入系统后，不经过本层，其对污水无直接净化作用，关键表现为植物净化。
应优先选择当地土壤，以松软土质为佳（黏土～壤土），并具较高肥力，渗透系数宜为0.025～0.35 cm/h。
考虑到植物生长、工程量和系统维护去堵，土壤厚度取30 cm。系统完成面比周围地表高5 cm，预防周围雨水漫入系统。
在系统运行后，土壤表层厚度会因外界冲刷等而逐步下降，部分土壤会进入下层，从而影响布水，所以，下层填料层厚度应超出设计值10%～15%。
7.2.4.2多孔管布水系统
多孔管布水系统作用关键在布水，为确保顺畅布水，须考虑两点：
1）布水管周围填料空隙和孔隙率
布水管周围填料应有较大空隙和较高孔隙率。选择有效粒径为16 mm陶粒即可满足布水水力传导条件，陶粒厚度取15 cm。
2）土壤表层对布水影响
土壤表层中土壤会在运行过程中逐步向下扩散，对布水造成污堵，从而影响顺畅布水。针对这个问题，我们在考虑提升布水层厚度基础上，先在土壤表层下铺一层5 cm厚粗砂，以后敷设布水管。
布水主管径取de110，布水管包含在细砾石层中。
7.2.4.3填料处理层
填料处理层基质选择对于处理效果有很大影响，应考虑基质粒径、比表面积、孔隙率、材质等原因。
粒径和孔隙率影响基质水力传导性能；比表面积影响基质吸附性能；材质影响一些污染物质（磷）去除效果。
本层基质孔隙率以35%～40%为宜，过低会影响基质除污效果。比表面积大、含大量钙填料（碱性环境）或含大量铁铝填料（酸性环境）对污染物质（磷）有很好去除效果。
本层中填料选择复合填料，即以陶粒、煤渣、玉米芯、土壤四种填料按3：3：1：3体积比配制而成填料。
复合填料有良好除污效果、费用低、易获取，充足利用了周围资源。
复合填料层厚取65 cm。
7.2.4.4集水系统
和布水系统类似，为确保顺畅集水，集水管周围填料应有较大空隙和较高孔隙率，选择有效粒径为16 mm陶粒即可满足布水水力传导条件。
集水支管径取de63，主管径取de110，陶粒厚度取15 cm。
7.2.4.5防渗系统
依据设计规范，潜流湿地系统底部和侧壁须进行防渗处理，防渗层渗透系数不应大于10-6 cm/s。
我们采取防渗膜HDPE和压实土层进行防渗处理。
敷设防渗布前，应先将场址基地整平压实，对于地表高低起伏过大及土质松软之区域应加以改善，不能有尖锐突出物在地面上。敷设防渗膜后，在防渗膜上要铺20 mm厚细沙，以预防防渗层被上层砾石刺破。
7.2.5表面流人工湿地系统基质配选
基质自上而下分为3层：砾石层、土壤层和黏土层。
砾石层为支撑层，厚度0.1 m，取细砾石，粒径16 mm；土壤层应优先选择当地土壤，以松软土质为佳（黏土～壤土），并具较高肥力，渗透系数宜为0.025～0.35 cm/h，厚度取30 cm；底层为黏土层，其扎实前厚度取30 cm。
7.3 出水池
(1) 实际尺寸：L×B×H=10×5×1.2m
(2) 有效水深：H=1.0m
(3) 有效容积：V=50m3,有效面积50m2
(4) 结构：砖混结构

7.4人工湿地堵塞预防方法
1）选择了粒径较大基质以有效地预防堵塞发生, 但过大粒径会缩短水力停留时间，进而影响净化效果。我方依据在净化效果和防堵塞二者之间寻求一个最好平衡点选择了适宜粒径基质。
2）潜流人工湿地分为2格，能够间歇进水可减缓人工湿地基质堵塞。
3）选择了合理湿地植物，选择根际复氧能力强、分泌难降解物质较少植物并未来定时收割植物地上部分。
4）湿地日常运行科学管理，通常该每六个月综合检验一次，日常维护关键包含拔除杂草、清除死植物和清洗管道等并需依据来水水质改变立即调整湿地进水量以预防湿地超负荷运行。
5）其它临时方法有：更换湿地表层基质、停床休作和轮休、投加蚯蚓等。
八、水生植物选择和配置(参考植物配置说明)
水生植物是指生长环境为水体、沼泽地植物，包含草本和木本植物。水生植物可分为以下四类：
1、挺水植物：指茎叶挺出水面水生植物，常见有芦苇、菖蒲、香蒲、水葱、水生美人蕉、慈姑、灯心草等；
2、浮叶植物：指叶片浮在水面水生植物，常见有睡莲、荷花、萍浮草、王莲等；
3、漂浮植物：指根部不生长在泥中，植株部分漂浮和水面之上，部分悬浮在水里水生植物，常见有浮萍、红萍、水鳖等；
4、沉水植物：指整个植株全部没入水中，或仅有少许叶尖或花露出水面水生植物，常见有金鱼藻、菹草、黑藻等。
关键植物配置表
植物类型
水平潜流型
垂直潜流型
表面流型
备注
挺水植物
泽泻、纸莎草、西伯利亚鸢尾

菖蒲、慈姑、千屈菜、美人蕉、西伯利亚鸢尾
水葱、慈姑、西伯利亚鸢尾、水芹菜
美人蕉
按实际情况可调整
浮叶植物
/
/
睡莲
可调整
漂浮植物
/
/
/
少许
沉水植物
/
/
黒藻、金鱼藻、菹草
按实际情况可调整

九、后期管理
人工湿地后期管理关键包含结构管理和植物管理两方面：
（1）结构管理
人工湿地各项结构管理在于确保系统稳定运行，延长湿地使用年限。任何细微损坏或裂缝，全部会因不停污水流动，造成损坏不停扩大，所以必需定时（如每个月）对人工湿地池体如坝、泄洪沟及其它控制水流设施进行检验和维修。
（2）植物管理
植物是人工湿地处理关键，也是人工湿地后期管理最关键工作，关键注意以下几方面：
1）植物栽种早期管理
人工湿地植物栽种早期管理关键是确保其成活率，湿地植物栽种最好在春
季，植物轻易成活。假如不是在春季，如冬季应做好防冻方法，如在夏季应做好
遮阳防晒。总而言之要依据实际情况采取方法确保栽种植物能成活。
2）控水
植物栽种早期为了使植物根扎得比较深，需要经过控制湿地水位，促进
植物根茎向下生长。
3）立即收割植物
人工湿地植物通常生长较快，依据不一样植物类型，在其生长茂盛、成熟后
应对植物进行立即收割，并处理和利用。通常植物收割时间为上六个月3～5月份和下六个月9～11月份。
4） 做好日常护理
预防湿地内其它杂草滋生，对已生长杂草应立即清除；需立即清除植物
枯枝落叶，以预防腐烂等污染。
5）暴风雨后维护
暴风雨后，湿地床上植物发生歪倒，要立即扶培，排除积水。
6）冬季对植物处理
对不耐寒植物在冬季来临之前要做好防冻方法或立即收割掉，降低负荷。
十、投资估算
10.1投资概算依据
（1）《建设项目经济评价方法和参数》（第三版）；
（2）河南省水利厅、河南省发改委、河南省财政厅豫【】52号文件《建筑工程预算定额》；
（3）河南省水利厅、河南省发改委、河南省财政厅预算计【】52号《设计概（估算）编制要求》；
（4）《建设工程工程量清单计价规范》（GB50500-）；
（5）《环境工程概预算》；
（6）业主方提供相关资料。
10.2土建费用
土建费用估算表

序号
项目
规模
数量
结构
单价（元/m3）
总价（元）
1
拱水井
5m3
1座
砖混
200.00
1000.00
2
好养生物池
120m3
1座
砖混
200.00
24000.00
3
水平潜流人工湿地
300m3
1座
地下砖混
200.00
60000.00
4
垂直潜流
人工湿地
410m3
1座
地下砖混
200.00
8.00
5
表面流
人工湿地
350m3
1座
地下砖混
200.00
70000.00
6
出水池
40m3
1座
地下砖混
200.00
8000.00
7
零星土建

1项

10000.00
合 计
255000.00

10.2设备及材料费用

设备、材料费用估算表

设备、材料
单位
数量
单价 （元）
总价 （元）
好养生物塘
太阳能曝气机
台
2
5000
10000.00
材料
米
100
5
500.00
植物
株
500
1
500.00
水平潜流人工湿地
管线管道
米
100
50
5000.00
三通、弯头、法兰
个
20
20
400.00
基质填料
立方米
300
70
21000.00
防渗布
平方米
350
10
3500.00
垂直潜流人工湿地
管线管道
米
1000
50
50000.00
三通、弯头、法兰
个
100
20
.00
基质填料
立方米
450
70
31500.00
防渗布
平方米
450
10
4500.00
表面流人工湿地
基质填料
立方米
300
70
21000.00
防渗布
平方米
300
10
3000.00
总计 152900.00

10.3人工湿地水生植物费用

水生植物费用估算表
植物
西伯利亚鸢尾
慈姑
芦苇
美人蕉
千屈菜
纸莎草
菖蒲
数量（苗、丛）

1000
1000
1000

1000
单位价格
1.5
0.5
0.8
1.2
0.5
0.5
1
累计（万）
0.3
0.10
0.08
0.12
0.05
0.10
0.10

植物
水葱
水芹菜
泽泻
睡莲
黒藻
菹草
金鱼藻
数量（苗、丛）

1000
200
1万
1万
1万
单位价格
0.5
0.5
1
5
0.6
0.3
0.5
累计（万）
0.10
0.10
0.10
0.1
0.6
0.3
0.5

水生植物费用总共：26500.00（元）
10.4工程投资概算
工程投资概算表

名 称
计算方法
金额(元)
备注
直接费
（1）土建费

255000.00

（2）设备、材料费

152900.00

（3）水生植物费用

26500.00

间
接
费
（4）设计费

50000.00

（5）安装、调试费
[(2)+(3)]×10%
17940.00

（6）运费
[(2)+(3)]×2%
3588.00

(7)施工管理费
[(2)+(3)]×4%
7176.00

(8)税金[(1)+(2)+(3)+(4)+(6)]×5%
24399.00

合 计
537503.00

10.5工程投资费用
工程总投资为人民币伍拾叁万柒千伍佰叁元整（￥537503.00）
吨水投资为：F1＝537503.00／300＝1791.677（元）

十一、社会效益分析
11.1 环境效益分析
该项工程实施将改变景观河道水体受面源污染影响日益恶化现实状况，河道人工湿地建成以后，大幅度地净化了人工湿地周围河道水质，估计每十二个月削减COD排放量为16.2吨，将使丁村沟河道下游段生态环境得到显著改善。人工湿地建设对保护我们城市河道水体环境含有不可磨灭作用！人类只有一个地球，保护环境是每一个地球公民神圣职责，保护我们赖以生存家园有待全人类共同努力！
11.2 社会效益分析
伴随人类文明进步和社会经济发展，人类已经逐步认识到环境保护对促进社会进步和经济连续、稳定、协调发展关键意义。环境保护工作已成为中国一项基础国策，受到社会普遍关注和重视。
河道人工湿地工程建设正是落实这一套基础国策具体行动，是现代化文明新城镇关键标志，是建设“两型”社会需要，其社会效益是显著。
本项目为水质改善处理工程，属于符合国家方针政策一项工程。项目建成后能在一定程度上缓解丁村沟河道水污染，对项目所在地居民生活水平和生活质量有百利而无一害，并对项目所在地不一样利益群体全部会产生有利影响，尤其有利于周围生态环境。

十二、结论和提议
12.1结论
1）确定本方案人工湿地工程建设规模为300 m3/d。
2）采取人工湿地水质改善处理工艺，技术成熟可靠。
3）建设内容包含好养生物塘面积60平方米，水平潜流湿地面积300平方米，垂直流潜流湿地面积312平方米和250平方米自由表流湿地，总面积为922平方米。总投资估算为537503.00（元），吨水投资为：F1＝537503.00／300＝1791.677（元）。
4）工程配套供水、供电工程均可处理，含有建设条件。
5）环境保护、安全生产、劳动卫生方法可靠，达成对应国家及行业标准
6）项目标出水可进行循环利用，提升河水利用价值，湿地作物可收割作为其它经济产出。同时削减COD排放量为16.2吨/年，含有显著环境效益和社会效益。
12.2提议
1）定时对人工湿地进（出）口水质进行监测，立即上报主管部门。
2）人工湿地日常管理及维护，按设计单位提供运行及管理规程实施。
十三、图纸
