临海高等级公路沉降观测施工方案模板.doc

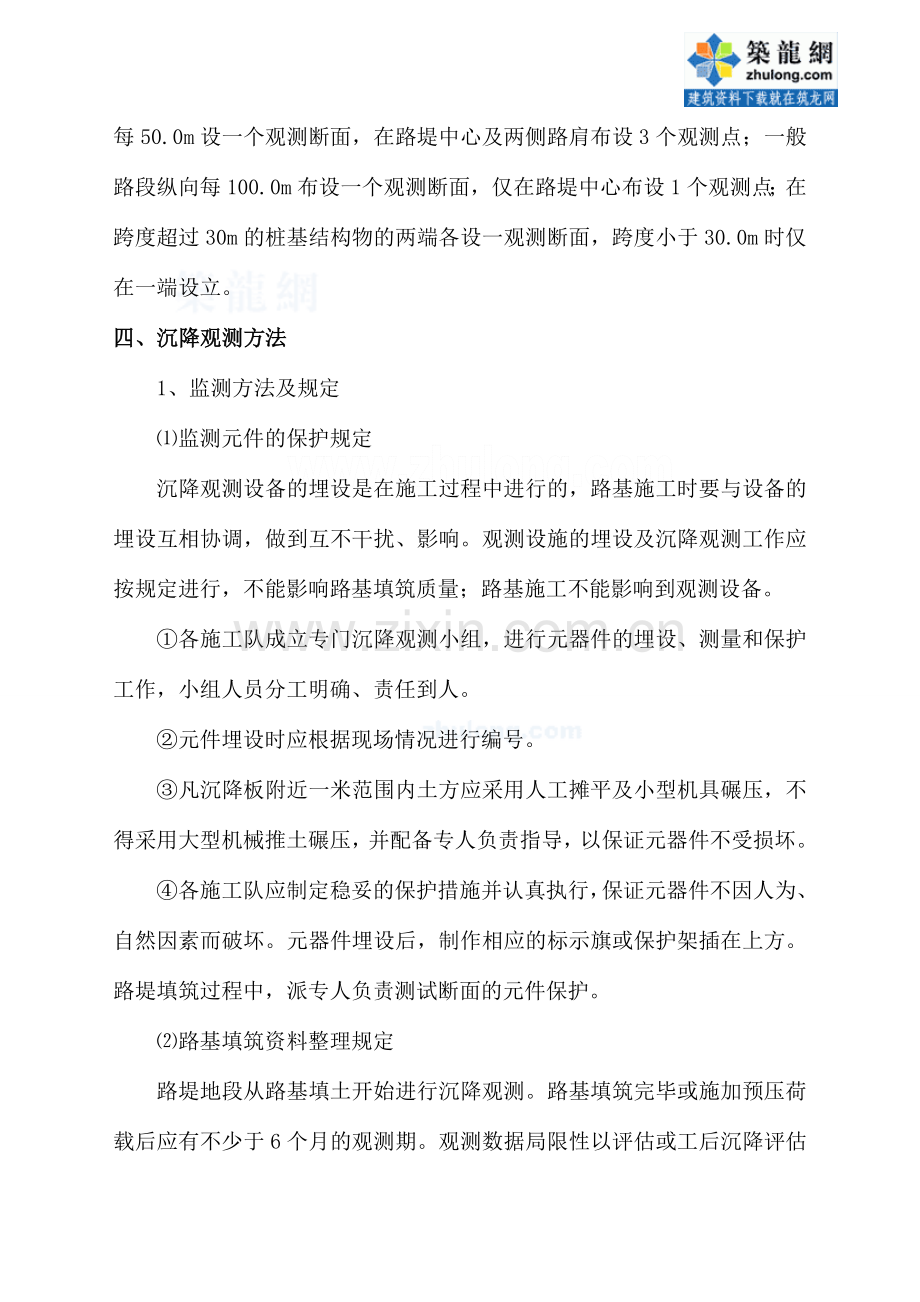

LHQD-LJ7标沉降观测施工方案一、 工程概况LHQD-LJ7标起点桩号K148+998,终点桩号K156+700，本工程地处沿海地区，路段内软弱土层较多。根据设计图纸规定，我标段需设立64个沉降观测点，具体沉降观测点设立如下：序号桩号设立间距观测点负责人/观测人观测频率备注1K149+165- K149+2155031次/层湿喷桩/超载预压2K149+215- K149+6505091次/层超载预压3K149+769- K151+096100141次/层浅层换填4K151+361- K154+622100291次/层浅层换填5K155+447- K156+24410081次/层浅层换填6K156+470- K156+55410011次/层浅层换填二、 编制依据1、临海高等级公路（XX段）施工图设计2、公路路基施工技术规范3、临海公路省局指导意见4、指挥部相关文献及指导意见三、 沉降观测断面设立路基填土高度大于4.0m、及软弱土层横向有倾斜的软弱土路段，纵向每50.0m设一个观测断面，在路堤中心及两侧路肩布设3个观测点；一般路段纵向每100.0m布设一个观测断面，仅在路堤中心布设1个观测点；在跨度超过30m的桩基结构物的两端各设一观测断面，跨度小于30.0m时仅在一端设立。四、 沉降观测方法1、监测方法及规定监测元件的保护规定沉降观测设备的埋设是在施工过程中进行的，路基施工时要与设备的埋设互相协调，做到互不干扰、影响。观测设施的埋设及沉降观测工作应按规定进行，不能影响路基填筑质量；路基施工不能影响到观测设备。各施工队成立专门沉降观测小组，进行元器件的埋设、测量和保护工作，小组人员分工明确、责任到人。元件埋设时应根据现场情况进行编号。凡沉降板附近一米范围内土方应采用人工摊平及小型机具碾压，不得采用大型机械推土碾压，并配备专人负责指导，以保证元器件不受损坏。各施工队应制定稳妥的保护措施并认真执行，保证元器件不因人为、自然因素而破坏。元器件埋设后，制作相应的标示旗或保护架插在上方。路堤填筑过程中，派专人负责测试断面的元件保护。路基填筑资料整理规定路堤地段从路基填土开始进行沉降观测。路基填筑完毕或施加预压荷载后应有不少于6个月的观测期。观测数据局限性以评估或工后沉降评估不能满足规定期，应延长观测时间或采用必要的加速或控制沉降的措施。所有测试数据必须真实准确，不得造假；记录必须清楚，不得涂改；测试、记录人员必须署名。所测试数据必须当天及时输入电脑，核对无误后在计算机内保存。按照提交资料规定及时对测试数据进行整理、分析、汇总，及时绘制路基面、填料及地基各项监测的荷载-时间-沉降过程曲线。路基填筑过程中应及时整理沉降监测点的沉降量，当路堤中心沉降量大于10mm/天时，标志着不稳定状态的出现，应立即停止加载，并和现场监理及设计代表取得联系，待沉降稳定后再恢复填土，必要时采用卸载措施。观测数据作为评判路基工后沉降是否满足规定及做工程竣工验收的依据。观测方法及精度规定沉降板、沉降桩等所有标高测量应达成二级水准测量标准，观测精度小于1mm。观测频率所有元件埋设后，必须测试初始读数，在路堤正式填筑前，必须对所有元件进行复测，作为正式初始读数。路基沉降观测的频次不得低于下表（路基沉降观测频次表）的规定。监测过程中发现异常必须及时查明因素并加密监测次数，尽快妥善解决。实际工作进行时，观测时间的间隔还要看地基的沉降值和沉降速率。当两次观测的沉降差值大于4mm时，应加密观测频次；当出现沉降突变、地下水变化及降雨等外部环境变化时应增长观测频次。不同阶段沉降观测规定不同阶段观测精度观测频率资料整理控制标准填筑施工期12mm二等水准1次/层，且间隔时间不超过15天观测35次后，开始绘制沉降与时间的时程线图；逐月提交简报，控制填筑速率，提出施工指导意见；加载结束后，提交监测阶段报告。路中心日沉降量达成10mm/d，桥头日沉降量达成5mm/d时，必须立即停止加载预压期12mm二等水准第一个月，1次/10天；第二三个月，1次/半月；每月观测一次绘制沉降与时间的时程线图；逐月提交简报，提出施工指导意见；加强沉降预测，预压结束后，提交监测阶段报告。连续两个月的月沉降速率小于5mm/月时，可进行底基层和护坡的施工路面施工期12mm二等水准1次/碾压半层或一层逐月提交简报，预测油面层摊铺时间，提出施工指导意见；竣工前，提交监测阶段报告。连续两个月的月沉降速率小于3mm/月时，可进行油面表面层施工安全控制规定观测点（标）的设立应设在安全稳定处，监测人员在元件埋设和测试过程中应装备好相关安全设备，按照规范规定进行操作，避免不必要安全事故发生。2、监测元件埋设说明路基监测的布置形式如下图所示 沉降板由A3钢板、金属测杆（=31.8mm钢管）及保护套（=70mm钢管）组成。钢底板尺寸为40cm的正方形，厚1cm。采用水平仪按照二级测量标准测量沉降板标高变化。沉降板位于路基中心和路肩边沿处，先在埋设位置处铺设10cm的砂垫层凿平，埋设时保证测杆与地面垂直。放好沉降板后，回填一定厚度的垫层，再套上保护套管，保护套管略低于沉降板测杆，上口加盖封住管口，并在其周边填筑相应填料稳定保护套管，完毕沉降板的埋设工作。沉降板安装埋设的基本环节为：（1）施工两层土后，即可开始埋设沉降标；（2）开挖压实土层至原地面，或至砂垫层层顶，或至湿喷桩桩顶；（3）铺设0.05m厚砂垫层，如已有砂垫层可不再铺设；（4）沉降板底座就位、整平；（5）回填细颗粒土，夯实至管顶以下0.02m；（6）建立管顶高程的初读数；（7）加设保护帽。采用水准仪按照二级测量标准测量埋设就位的沉降板测杆杆顶标高作为初始读数，随着路基填筑施工逐渐接高沉降板金属测杆和保护套管，每次接长高度视填土厚度而定，但不应超过50cm，接长前后测量杆顶标高变化量拟定接高量。金属测杆用内接头连接，接头处采用=39.8mm管箍，钢管保护套管采用套丝连接。 基桩基桩采用20不锈钢棒，顶部磨圆并刻画十字线，底部焊接弯钩，待基床表层施工完毕后，通过测量埋置在设计位置，埋置深度不小于0.3m，桩周0.2m用C20混凝土浇注固定，完毕埋设后采用水准仪按照三级测量标准测量桩顶标高作为基准高程。基桩大样图地面线20钢筋C20混凝土单位（mm）五、 沉降观测的外业为了提高沉降观测精度，按如下规定进行操作：(1)每期观测做到四个固定：固定观测人员；固定仪器及水准尺；固定后视尺读数；固定测站及转点。(2)观测时必须携带尺垫，严禁用砖石或不设尺垫作为转点。六、 每次观测结束后，应及时填写沉降观测登记表(表1)。二等水准测量登记表检测单位 日期 天气 仪器设备测站编号后视测点编号前视测点编号后尺下丝前尺下丝方向及尺号标尺读书基+K-辅标高(mm)备注后尺上丝前尺上丝基本分划辅助分划后距前距视距差d d后K前K后-前后K前K后-前后K前K后-前后K前K后-前后K前K后-前后K前K后-前观测： 记录： 计算：七、 沉降观测的成果整理成果整理时，一方面检查手薄中的数据和计算是否对的，观测限差是否符合规定，文字说明是否齐全。然后将观测数据填入登记表，计算两期观测的沉降量和累计沉降量，为了清楚地表达时间、填土高度和沉降量之间的关系，绘制沉降点的荷载-沉降-时间的关系曲线图。八、 点位的保护措施基准点、工作点、沉降观测板等在观测期间各队必须有专人负责保护，沉降观测板、基桩等易遭施工机械破坏处，应设立醒目的警示标志。一旦遭受碰损，应立即复位并复测。
