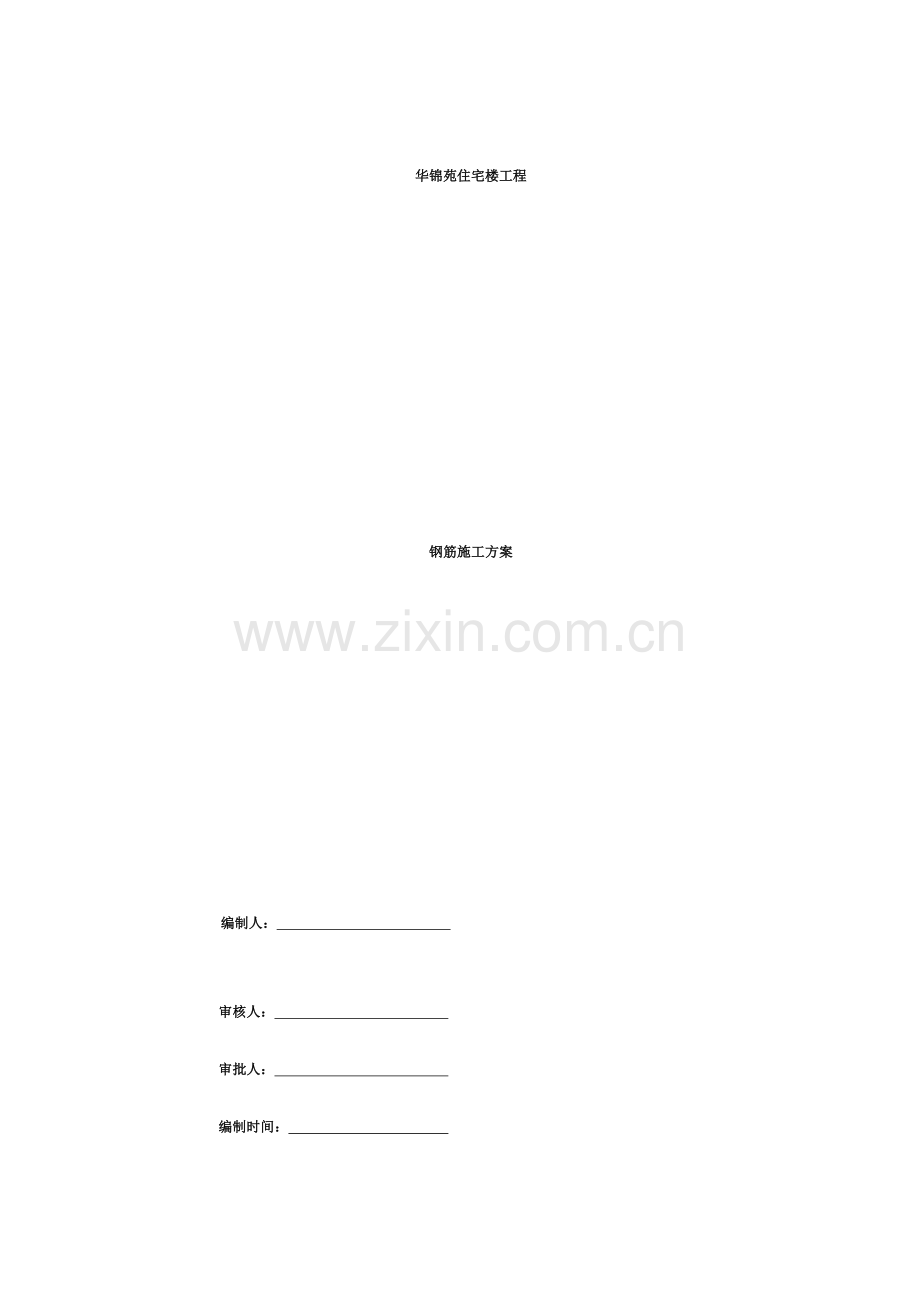

华锦苑住宅楼工程钢筋施工方案.doc

华锦苑住宅楼工程

钢筋施工方案

编制人：

审核人：
审批人：
编制时间：

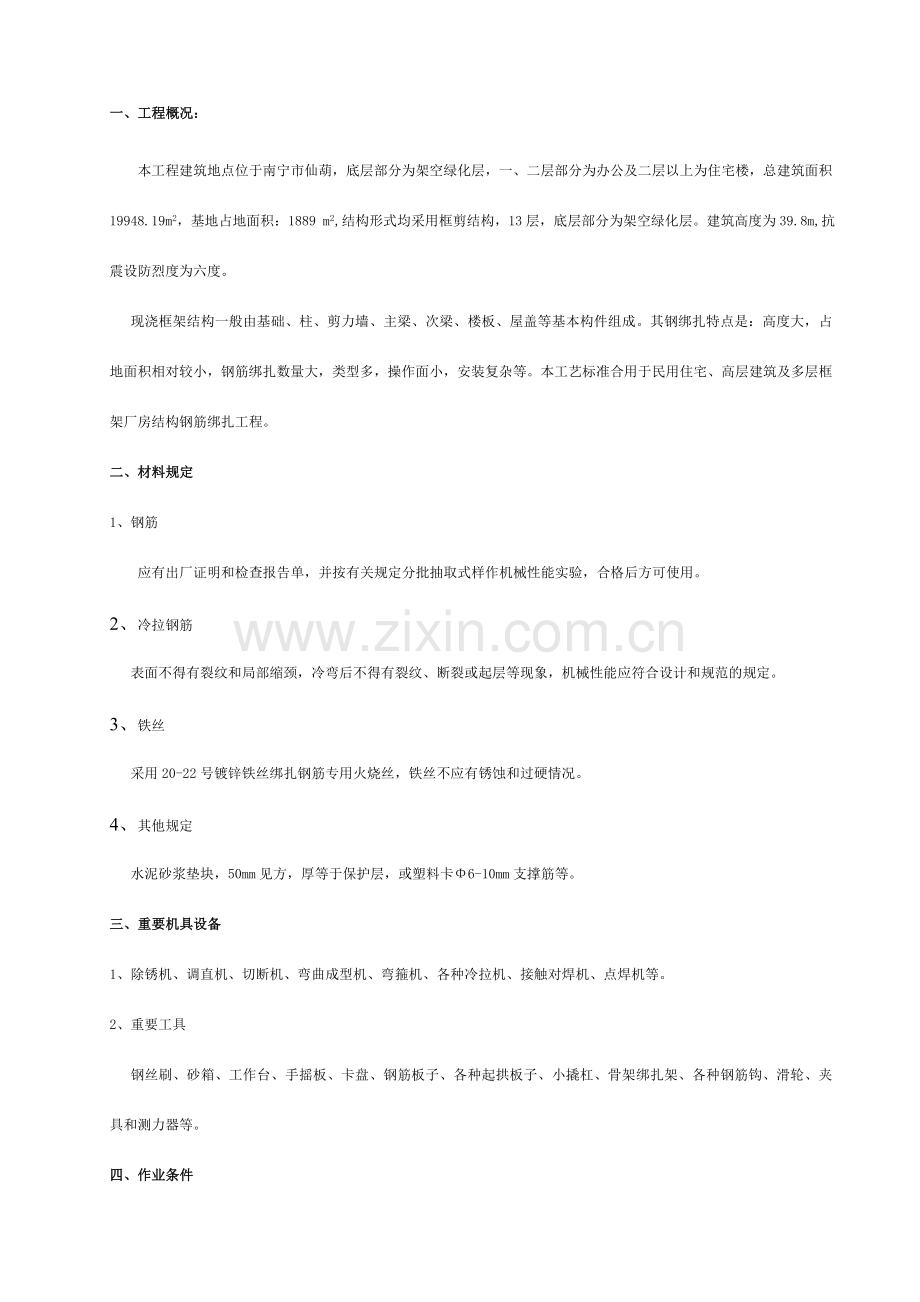

一、工程概况：
本工程建筑地点位于南宁市仙葫，底层部分为架空绿化层，一、二层部分为办公及二层以上为住宅楼，总建筑面积19948.19m2，基地占地面积：1889 m2,结构形式均采用框剪结构，13层，底层部分为架空绿化层。建筑高度为39.8m,抗震设防烈度为六度。
现浇框架结构一般由基础、柱、剪力墙、主梁、次梁、楼板、屋盖等基本构件组成。其钢绑扎特点是：高度大，占地面积相对较小，钢筋绑扎数量大，类型多，操作面小，安装复杂等。本工艺标准合用于民用住宅、高层建筑及多层框架厂房结构钢筋绑扎工程。
二、材料规定
1、钢筋
应有出厂证明和检查报告单，并按有关规定分批抽取式样作机械性能实验，合格后方可使用。
2、 冷拉钢筋
表面不得有裂纹和局部缩颈，冷弯后不得有裂纹、断裂或起层等现象，机械性能应符合设计和规范的规定。
3、 铁丝
采用20-22号镀锌铁丝绑扎钢筋专用火烧丝，铁丝不应有锈蚀和过硬情况。
4、 其他规定
水泥砂浆垫块，50mm见方，厚等于保护层，或塑料卡Φ6-10mm支撑筋等。
三、重要机具设备
1、除锈机、调直机、切断机、弯曲成型机、弯箍机、各种冷拉机、接触对焊机、点焊机等。
2、重要工具
钢丝刷、砂箱、工作台、手摇板、卡盘、钢筋板子、各种起拱板子、小撬杠、骨架绑扎架、各种钢筋钩、滑轮、夹具和测力器等。
四、作业条件
1、根据工程进度和施工图纸规定，已签发钢筋制作和安装任务单，并结合工程结构特点和钢筋制作安装规定进行技术交底。
2、钢筋加工机械已安装检修完毕，并试车运转可以使用。
3、模板已所有或部分安装好，并支撑固定，办好预检；模内木屑及垃圾杂物已清扫干净，板缝已堵严密，并涂隔离剂。
4、加工好的钢筋已运进现场，并按施工平面图中拟定的位置，按型号、规格、部位、编号分别设垫木整齐堆放。
5、在模板上已标明或弹好墙、柱、梁等尺寸线和水平标高线。
6、根据弹好的线检查下层预留塔接钢筋的位置、数量、长度，对不符合规定的预留筋应进行解决。对伸出的预留筋进行整理，将钢筋上的锈皮、水泥浆等污垢清扫干净。对基层混凝土表面松散不实之处进行凿除，清理干净并湿润。配合钢筋绑扎安装的脚手架已搭设。水平运送车辆和垂直运送机已准备好，并进行检查和试车。
五、 施工操作工艺
（一）基础钢筋绑扎
1、 按设计间距在垫层上划线排放纵横向钢筋，排放时要注意弯钩朝上，
不倾向一边，但双层钢筋网的上层钢筋弯钩应朝下。
2、 基础四周两根钢筋交叉点应每点绑扎，中间部分每隔一根呈梅花绑
牢；双向主筋的钢筋网，则需要将所有钢筋相交点扎牢。绑扎时应注意相邻绑扎点的铁丝扣要成“八”字型（或左右绑扎），以免网片歪斜变形。
3、 独立柱基础为双向弯曲时，钢筋网的长向钢筋应放在短向钢筋的下
面。
4、 现浇柱与基础连接用的插筋下端，用90度弯钩与基础钢筋进行绑扎，
箍筋比柱箍筋缩小一个柱筋直径，以便连接。插筋位置应用木条或钢筋架成井字形固定牢固，以免导致柱子轴线偏移。
5、 基础配有双层钢筋网时，应在上层钢筋网下面设立钢筋撑脚或混凝土
撑脚，以保证上下层钢筋间距和位置的对的。
（二）柱子钢筋绑扎
1、 绑扎时，按照设计规定的箍筋间距和数量，先将箍筋按弯钩错开规定
套在下层伸出的搭接筋上，再立起柱子钢筋，在搭接长度内与搭接筋绑好，绑扣不少于3个，绑扣向里，便于箍筋向上移动。如柱子主筋采用光圆钢筋搭接时，角部弯钩应与模块成45度，中间钢筋的弯钩应与模块成90度。
2、 柱主筋绑扎接头的搭接长度按设计规定，如设计图纸无规定期，可按
表7-2绑扎。
3、 绑扎接头的位置应互相错开，在受力钢筋直径30倍区段范围内（且
不小于500mm），有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不得超过25%，受压区不得超过50%。
4、 在立好的柱主钢筋上用粉笔标出箍筋间距，然后将套好的箍筋向上移
置，由上往下宜用缠扣绑扎。
5、 箍筋应与主筋垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转
角部分的相交点成梅花或交错绑扎，但箍筋的平直部分与纵向钢筋交叉点可成梅花式交错扎牢，以防骨架歪斜。箍筋的接头（即弯钩合处）应沿柱子竖向交错布置，并位于箍筋与柱角主筋的交接点上，但在有交叉式箍筋的大截面柱子，其接头可位于箍筋与任何一根中间主筋的交接点上。在有抗震规定的地区，柱箍筋端头应弯成135度，平直长度不小于10d（d—钢筋直径，下同）。如箍筋采用90度搭接，搭接处应焊接，焊缝长度单面焊接不小于10d。柱基、柱顶、梁柱交接处，箍筋间距应按设计规定加密。
6、 下层柱的主筋露出楼面部分，宜用工具或柱箍将其收进一个柱筋直
径，以利上层柱钢筋的搭接；当上下层柱截面有变化时，下层钢筋的伸出部分，必须在绑扎梁钢筋之前收缩准确，不宜在楼面混凝土浇筑后再扳动钢筋。
7、 框架梁、牛腿及柱帽中的钢筋，应放在柱的纵向钢筋内侧。
8、 如设计规定箍筋设在拉筋时，拉筋应钩住箍筋。
9、 柱筋控制保护层可用水泥砂浆垫块（或塑料卡）绑在柱立筋外皮上，
间距一般1000mm，以保证主筋保护层厚度的对的。
（三）墙钢筋绑扎
1、一般先立2~4根竖筋，与下层伸出的搭接筋绑好，划好水平间距，然后在下部及中部绑两根定位横筋，并在横筋上划上竖筋间距，接着绑扎其余竖筋，最后绑扎其余横筋。
2、竖筋、横筋设在里面或设在外面应按设计规定。钢筋的弯钩应朝向混凝土内。
3、墙钢筋应逐点绑扎，于四周对称进行，避免墙钢筋向一个方向歪斜，水平的绑扎接头应错开。在钢筋外皮及时绑扎垫块或塑料卡，以控制保护层厚度。
a) 当墙配有双排钢筋时，在双排钢筋之间绑φ8~10mm拉筋或撑铁（钩），其纵横间距不大于600mm，以保持两排钢筋间距对的。
b) 墙横向钢筋在两端头、转角、十字节点、联梁等部位的锚固长度及洞口周边加固筋等，均应符合设计规定。
c) 墙模板合模后，应对伸出的钢筋进行一次修整，宜在搭接处绑一道临时定位横筋，浇筑混凝土过程应有人随时检查和修整，以保证竖筋位置对的。
（四）梁钢筋绑扎
1、当采用模内绑扎时，先在主梁模板上按设计图纸划好箍筋的间距，然后按以下顺序进行绑扎：将主筋穿好箍筋，按已划好的间距逐个分开 → 固定弯起筋和主筋 → 穿次梁弯起筋和主筋并套好箍筋 → 放主筋架立筋、次梁架立筋 → 隔一定间距将梁底主筋与箍筋绑住 → 绑架立筋 → 再帮主筋。主次梁同时配合进行。
2、梁中箍筋应与主筋垂直，箍筋的接头应交错设立，箍筋转角与纵向钢筋的交叉点均应扎牢。箍筋弯钩的叠合处，在梁中应交错绑扎，有抗震规定的结构，箍筋弯钩应为135°。假如做成封闭箍时，单面焊缝长度应为6~10d。
3、弯起钢筋与负弯矩钢筋位置要对的；梁与柱交接处，梁钢筋锚入柱内长度应符合设计规定。
4、梁的受拉钢筋直径等于或大于25mm时，不应采用绑扎接头。小于25mm时，可采用绑扎接头。搭接长度如设计未做规定期，可按表7-2采用。搭接长度的末端与钢筋弯曲处的距离，不得小于10d。接头不宜设在梁最大弯距处。受拉区域内Ⅰ级钢筋绑扎接头的末端应做弯钩（Ⅱ、Ⅲ级钢筋可不做弯钩）；搭接处应在中心和两端扎牢。接头位置应互相错开，在受力钢筋30d区段范围内（且不小于500mm），有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，在受拉区不得超过25%，受压区不得超过50%。
5、纵向受力钢筋为双排或三排时，两排钢筋之间应垫以直径25mm的短钢筋；如纵向钢筋直径大于25mm时，短钢筋直径规格宜与纵向钢筋规格相同，以保证设计规定。
6、主梁的纵向受力钢筋在同一高度遇有垫梁、边梁（圈梁）时，必须支承在垫梁或边梁受力钢筋之上，主筋两端的搁置长度应保持均匀一致；次梁的纵向受力钢筋应支承在主梁的纵向受力钢筋之上。
7、主梁与次梁的上部纵向钢筋相遇处，次梁钢筋应放在主梁钢筋上。
8、主梁钢筋如采用在模外绑扎时，一般先在楼板模板上绑扎，然后用人力（或吊车）抬（吊）入模内，其方法顺序是：将主梁需穿次梁的部位稍抬高 → 在次梁梁口搁两根横杆 → 将次梁长的长钢筋铺在横杆上，按箍筋间距划线 → 套箍筋并按线摆开 → 抽换横杆，将下部纵向钢筋落入箍筋内 → 再按架立钢筋、弯起钢筋、受拉钢筋的顺序与箍筋绑扎 → 将骨架稍抬起抽出横杆 → 使梁骨架落入模内。
（五）板钢筋绑扎
1、绑扎前应修整模板，将模板上垃圾杂物清扫干净，应粉笔在模板上划好主筋、分布筋的间距。
2、按划好的钢筋间距，先排放受力主筋，后放分布筋，预埋件、电线管、预留孔等同时配合安装并固定。
3、钢筋搭接长度、位置和数量的规定，同梁钢筋绑扎第5条的规定。
4、板与次梁、主梁交叉处，板的钢筋应在上，次梁的的钢筋居中，主梁的钢筋在下。
5、板绑扎一般用顺扣或八字扣，对外围两根钢筋的相交点应所有绑扎外，其余个点可隔点交错绑扎（双向配筋板相交点，则须所有绑扎）。如板配双层钢筋，两层钢筋之间须设钢筋支架，以保持上层钢筋的位置对的。
6、对板的负弯矩配筋，每个扣均要绑扎，并在主筋下垫砂浆垫块，以防止被踩下。特别对雨蓬、挑檐、阳台等悬臂板，要严格控制负筋的位置，防止变形。
7、楼板钢筋的弯起点，应按设计规定，设计图纸未注明时，板的边跨支座可按跨度的L/10为弯起点，板的中跨及连续多跨可按支座中线的L/6为弯起点（L-板的中-中跨度）。
（六）楼梯钢筋绑扎
1、在楼梯支好的底模上，弹上主筋和分布筋的位置线。按设计图纸中主筋和分布的排列，先绑好主筋，后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，则先绑扎梁，后绑扎板钢筋，板筋要锚固到梁内。
2、底板钢筋绑扎完，待踏步模板支好后，再绑扎踏步钢筋，并垫好砂浆砂块。
3、主筋接头数量和位置，均应符合设计规定和施工验收规范的规定。
六、 质量标准
（一）保证项目
1、钢筋要有出厂质量证明书，钢筋的品种和质量必须符合设计规定和有关标的规定。
2、钢筋带有颗粒状或片状老锈，经除锈和仍留有麻点的钢筋，严格按原规格使用。钢筋表面应保持清洁。
3、钢筋的规格、形状、尺寸、数量、锚固长度、接头设立，必须符合设计规定和施工规范的规定。
4、钢筋的焊接接头按规定取试件，其机械性能实验结果必须符合钢筋焊接及验收的专门规定。
（二）基本项目
1、钢筋网片和骨架的绑扎和焊接质量应符合规范规定。缺扣、松扣的质量不超过绑扎扣数的10%，且不应集中；骨架无漏焊、开焊。钢筋网片漏焊、开焊不超过焊点数的2%，且不应集中。
2、弯钩的朝向应对的。绑扎接头应符合施工规范的规定，其中搭接的检查结果，每个搭接长度不少于规定值。
3、用I级钢筋或冷拨低碳钢丝制作的箍筋，其数量、弯钩角度和平直长度均应符合设计和施工规范的规定。
4、对焊接头无横向裂纹和烧伤，焊包均匀，对焊接头处弯折不大于4`,对焊接头处钢筋轴线的偏移不大于0.1d,且不大于2mm;电弧焊接头,焊缝表面平整、无凹陷、焊瘤，接头处无裂纹、气孔、夹渣及咬边；手工电弧焊接头质量标准和检查方法，详见<<钢筋焊接及验收规程>>(JＧＪ１８－９６)．
（三）允许偏差项目

检查项目
允许偏差或允许值
钢筋安装允许偏差
绑扎
钢筋网
长宽
±10mm
网眼尺寸
±20mm
绑扎
钢筋骨架
长
±10mm
宽、高
±5mm
受力钢筋
间距
±10mm
排距
±5mm
保护层厚度
基础
±10mm
柱、梁
±5mm
板、墙、壳
±3mm
绑扎箍筋、横向钢筋间距
±20mm
钢筋弯起点位置
20mm
预埋件
中心线位置
5mm
水平高差
+3,0mm

现浇框架钢筋绑扎允许偏差及检查方法见表7-3。
七、 成品保护
1、加工成型的钢筋或骨架运至现场，应分别按工号、结构部位、钢筋编号和规格等整齐堆放，保持钢筋表面清洁，防止被油渍、泥土污染或压弯变形；贮存期不宜过久，以免钢筋重遭锈浊。
2、在运送和安装钢筋时，应轻装轻卸，不得随意抛掷和碰撞，防止钢筋变形。
3、在钢筋绑扎过程中和钢筋绑好后，不得在已绑好的钢筋上行人、堆放物料或搭设跳板，特别是防止踩踏压塌雨蓬，挑檐、阳台等悬挑结构的钢筋，以免影响结构强度和使用安全。
4、楼板等的弯起钢筋，负弯矩钢筋好后，在浇筑混凝土前进行检查、整修，保持不变形，在浇灌混凝土时设专人负责整修。
5、绑扎钢筋时，防止碰动预埋铁件及洞口模板。
6、模板内表面涂层刷隔离剂时，应避免污染钢筋。
7、安装电线管、暖卫管线或其他管线埋设物时，应避免任意切断和碰动钢筋。
八、安全措施
1、钢筋加工机械的操作人员，应通过一定的机械操作技术培训，掌握机械性能和操作规程后，才干上岗。
2、钢筋加工机械的电气设备，应有良好的绝缘并接地，每台机械必须一机一闸，并设漏电保护开关。机械转动的外露部分必须设有安全保护罩，在停止工作时应断开电源。
3、钢筋加工机械使用前，应先空运转试车正常后，放能开始使用。
4、钢筋冷拉时，冷拉场地两端不准站人，不得在正在冷拉的钢筋上行走，操作人员进入完全位置后，方可进行冷拉。
5、使用钢筋弯曲机时，操作人员应站在钢筋活动端的反方向，弯曲400mm的短钢筋时，要有防止钢筋弹出的措施。
6、粗钢筋切断时，冲切力大，应在切断机口两侧机座上安装两个角钢挡杆，防止钢筋摆动。
7、在焊机操作棚周边，不得放易燃物品，在室内进行焊接时，应保持良好环境。
8、搬运钢筋时，要注意前后方向有无碰撞危险或被钩挂料物，特别要避免碰挂周边和上下方向的电线。
9、安装悬空结构钢筋时，必须站在脚手架上操作，不得站在模板上或支撑上安装。
10、现场施工的照明电线及混凝土震动器线路不准确直接挂在钢筋上，如的确需要，应在钢筋上架设横担木，把电线挂在横担木上，如采用行灯时，电压不得超过36V。
11、起吊或安装钢筋时，要和附近高压线路或电源保持一定的安全距离，在钢筋林立的场合，雷雨时不准操作和站人。
12、在高空安装钢筋必须扳弯粗钢筋时，应选好位置站稳，系好安全带，防止摔下，现场操作人员均应戴安全帽。
九、施工注意事项
1、框架结构钢筋一般宜集中在钢筋加工场制作，然后运到现场堆放，或采用随安装随运，避免混乱。钢筋绑扎前应先熟悉施工图纸，核对钢筋配料表和料牌。核对成品钢筋的钢种、直径、形状、尺寸和数量，发生错漏，应及时增补。
2、框架结构点复杂，钢筋密布，应先研究逐根钢筋穿插就位的顺序，并与有关工种研究支模、管线和绑扎钢筋等的配合顺序和施工方法，明确施工进度规定，以减少绑扎困难，避免返工和影响进度。
3、框架梁节点处钢筋穿插十分稠密时，应注意梁顶面主筋间的净间距，要留有30mm，已利灌注混凝土的需要。
4、框架柱内钢筋在施工过程中，往往由于箍筋绑扎不牢；模板刚度差；或柱筋与模板间固定措施不利；或由于震动棒的震捣，使混凝土中的骨料挤压柱筋；或震动棒震动柱钢筋；或采用沉梁法绑扎钢筋，使柱主筋被挤歪，而导致柱钢筋位移从而改变了主筋的受力状态，给工程带来隐患。施工中要针对因素采用防止措施，一旦发生错位应进行解决，才干进行上层柱钢筋绑扎。一般解决方法是位移小于或等于40mm时，可采用按1：6的比例弯折进行搭接，错位大于40mm时，应用加垫筋或垫板焊接或凿去下部部分混凝土进行加筋焊接解决，或钻孔浆锚主筋，焊接及锚固长度按规范的规定。
5、钢筋绑扎应注意保持钢筋骨架尺寸外形对的，绑扎时宜将多根钢筋端部对齐，防止绑扎时，某号钢筋偏离规定位置及骨架扭曲变形。
6、保护层砂浆垫块厚度应准确，垫块间距离适宜，以防因垫块厚薄和间距不一，而导致楼板和悬臂板出现裂缝，梁底、柱侧露筋。
7、钢筋骨架吊装入模时应用扁担起吊，吊点应根据骨架外形预先拟定，骨架各钢筋交点要绑扎牢固，必要时应焊接牢固，起吊时应力求平稳，以防产生变形而影响安装入模。
8、柱、墙钢筋绑扎应控制好钢筋的垂直度，绑竖向受力筋时要吊正后再绑扣，凡是搭接部位要绑3个扣，使其牢固不发生变形，再绑扣避免绑成同一方向的顺扣。层高超过4m的柱、墙，要搭设脚手架进行绑扎，并应采用一定的固定钢筋措施。
9、梁钢筋绑扎要保持伸入支座必需的固锚长度，绑扎时要注意保证弯起钢筋位置对的；在绑扣前，应先按设计图纸检核对照已摆好的钢筋尺寸、位置对的无误，然后再进行绑扣。
10、板钢筋绑好后，应严禁人在钢筋上行走或在负弯矩钢筋上铺跳板作运送马道；在混凝土浇筑前应整修合格后再浇筑混凝土，以免将板的弯起钢筋、负筋踩（压）到下面，而影响板的承载力。
