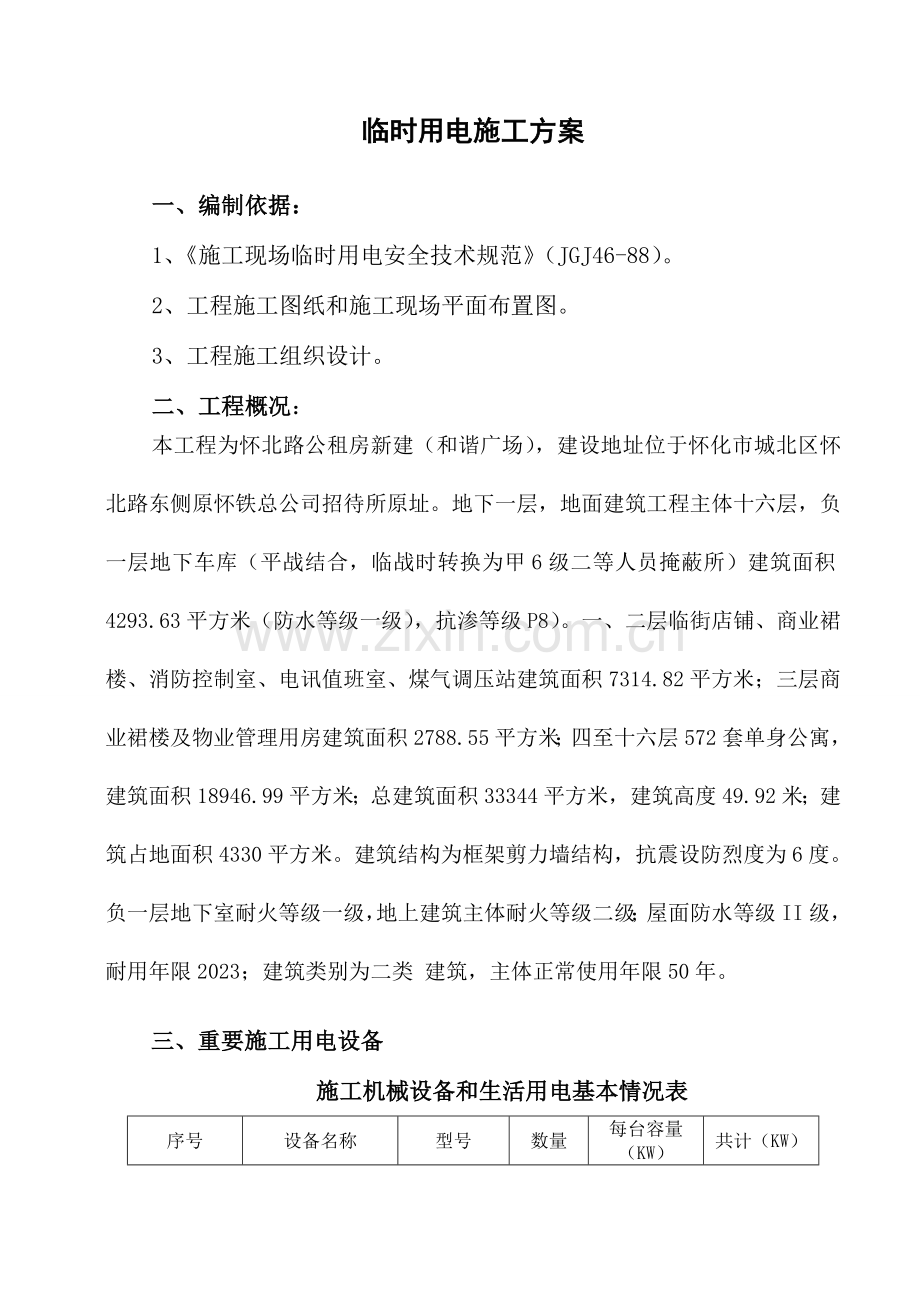

临时用电施工方案
一、编制依据：
1、《施工现场临时用电安全技术规范》（JGJ46-88）。
2、工程施工图纸和施工现场平面布置图。
3、工程施工组织设计。
二、工程概况：
本工程为怀北路公租房新建（和谐广场），建设地址位于怀化市城北区怀北路东侧原怀铁总公司招待所原址。地下一层，地面建筑工程主体十六层，负一层地下车库（平战结合，临战时转换为甲6级二等人员掩蔽所）建筑面积4293.63平方米（防水等级一级），抗渗等级P8）。一、二层临街店铺、商业裙楼、消防控制室、电讯值班室、煤气调压站建筑面积7314.82平方米；三层商业裙楼及物业管理用房建筑面积2788.55平方米；四至十六层572套单身公寓，建筑面积18946.99平方米；总建筑面积33344平方米，建筑高度49.92米；建筑占地面积4330平方米。建筑结构为框架剪力墙结构，抗震设防烈度为6度。负一层地下室耐火等级一级，地上建筑主体耐火等级二级；屋面防水等级II级，耐用年限2023；建筑类别为二类 建筑，主体正常使用年限50年。
三、重要施工用电设备
施工机械设备和生活用电基本情况表
序号
设备名称
型号
数量
每台容量（KW）
共计（KW）
1
塔式起重机
TC5610
2台
60
120
2
钢筋切断机

2台
7.5
15
3
钢筋弯曲机

2台
7.5
15
4
钢筋调直机

1台
9.00
9.00
5
蛙式打夯机

2台
1.5
3
6
混凝土输送泵

1台
120
120
7
平板振动器

2台
1.5
3
8
插捣式振动器

4台
1.5
6
9
空气压缩机

2台
15
30
10
排水泵

10台
4
40
11
木工电锯

4台
7.5
30
12
交流电焊机

4台
10
40
13
镝 灯

12台
4
48
14
碘钨灯

20个
1
20
15
低度照明

5
5
16
合 计

504

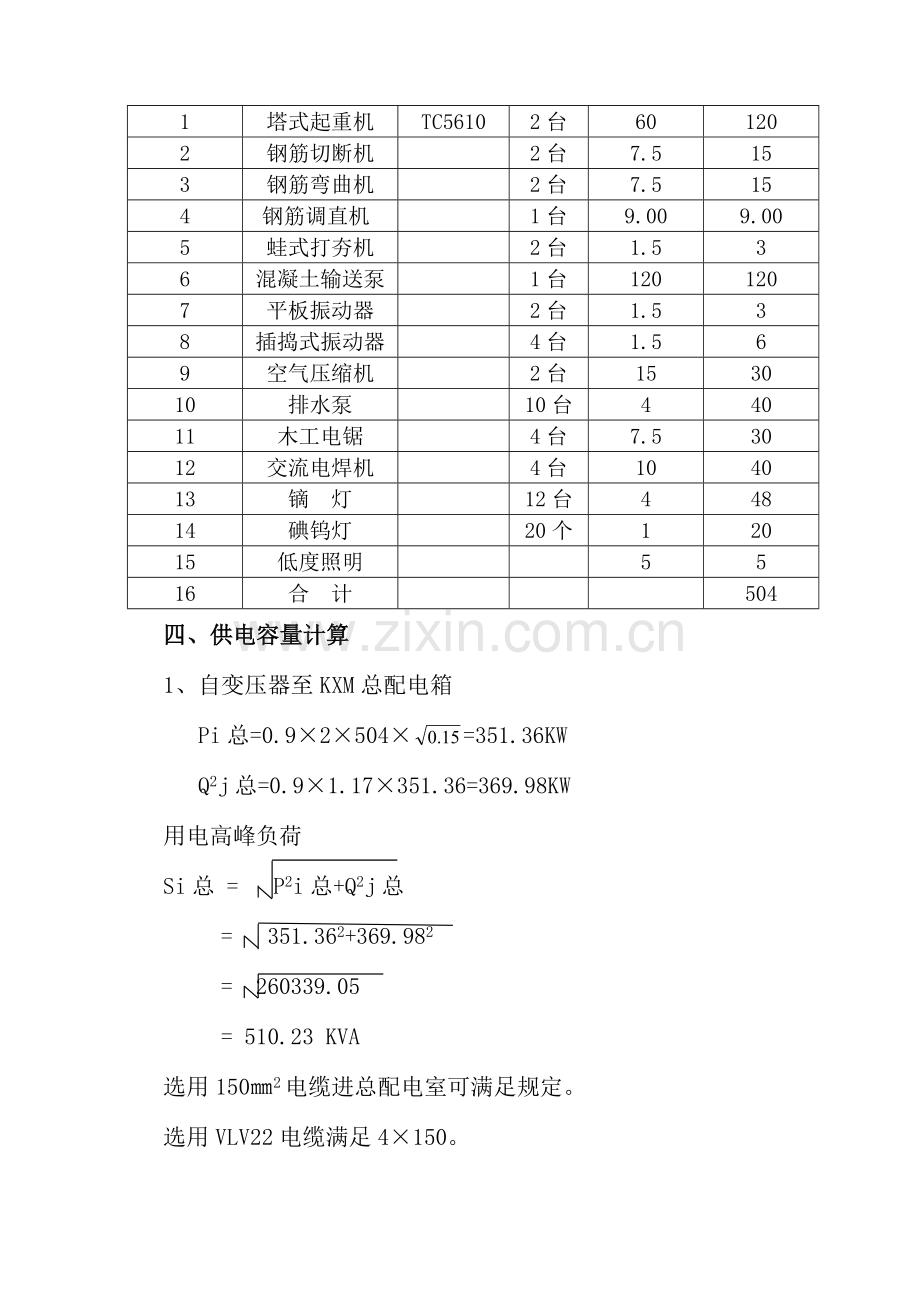

四、供电容量计算
1、自变压器至KXM总配电箱
Pi总=0.9×2×504×=351.36KW
Q2j总=0.9×1.17×351.36=369.98KW
用电高峰负荷
Si总 = P2i总+Q2j总
= 351.362+369.982
= 260339.05
= 510.23 KVA
选用150㎜2电缆进总配电室可满足规定。
选用VLV22电缆满足4×150。
2、部分支路计算
自KXM总配电箱至KMX1配电箱：导线型号及截面设计，该线最大负荷261KW，取K=0.6 COSФ=0.8
I=(0.6×261)/( 3 ×380×0.8)
选用YJV500电缆,满足规定4×150。
自KXM总配电箱至KMX2配电箱：导线型号及截面设计，该线最大负荷292.5KW，取K=0.6 COSФ=0.8
I=(0.6×292.5)/( 3 ×380×0.8)
选用YJV500电缆,满足规定4×125。
3、其它用电规定
漏开额定电流除满足上述规定外，同时还按照下列原则拟定：
一级配电箱 I△N≦200mA 动作时间≦0.1S
二级配电箱 I△N≦50mA 动作时间≦0.1S
流动箱、开关箱 I△N≦30mA 动作时间≦0.1S
五、根据施工组织设计规定和施工机械使用情况、现场文明施工规定、现场用电分布情况，现场设有总配电室，对办公区、外施队生活区、施工现场等处的电源进行分开管理，做到“一机一闸一漏一箱”，三级配电两级保护，各配电箱统一编号，并设有专人负责管理。
变电器设备：甲方提供的400KVA一台，下设配电室，配电室总闸为DZ254-800A型断路器，分两支路供各回路断路器引至现场分电箱供现场使用。
由变电器至配电室到整个现场合有采用三相五线制供电系统，根据规定规定工作囹线与保护零线必须分开使用，从变压器至配电室再到各分派电箱电缆均应在地下埋敷。
六、现场临时用电设备选择
1、配电箱的设计
我项目所使用的配电箱完全由集团公司指定生产厂家的指定产品，每台配电箱由DZ型断路器作总控，下设漏电保护器，各设工作零和保护零接线端，完全达成三相五线制规定，每台固定配电箱都有独立的反复接地线与箱内保护零相接。反复接地电阻都不得大于10Ω，对壁挂式配电箱不低于1.4m，固定牢固。规定所有配电箱周边不得堆放各种物体，各箱进出线排列整齐，电源线和引出线都注明每条线路的名称和走向。
2、线路设计
主线采用4×150㎜2送到两台控制柜，电缆线由总配电柜分南北多路引至各配电分箱围绕整个现场及钢筋加工厂。施工现场各配电箱负荷分布均衡。塔吊及混凝土地泵均从配电室引出独立电源，不受现场各配电箱控制。
各配电线路均由配电室引出后直埋入地下，根据负荷计算选择相应的电缆。所有埋设电缆的地段上均设明显的电缆走向标志和电缆井等。
3、防雷及接地
⑴本施工现场采用TN-S接零保护系统。
⑵施工现场临时用电、配电箱、脚手架及金属设备设放雷和接地装置，接地电阻不大于10Ω。塔吊接地电阻预埋在塔吊基础内，且不大于4Ω，接地体采用L50×5镀锌扃铁，接地体连接采用40×4扁钢。
⑶移动式手持电动工具的保护零线，其截面不小于相线且不小于2.5㎜2的软芯铜线。
⑷接地电阻经严格的测试合格后方可投入使用。
⑸值班电工按规程规定定期摇测接地线。
七、临时用电防火措施
1、合理配置、整定、更换各种电气保护装置，以便对电器和设备的过载、短路故障进行可靠的保护。
2、配电室内及各分派电箱处必须放置灭火器。电气灭火器选用ABC干粉灭火器，严禁使用水剂灭火器，每处灭火器不得少于4个。
3、电气设备和配电箱周边5m以内，不得堆放易燃、易爆、强腐蚀性物质和其他杂物，必须保护道路畅通。
4、对长期运营的电气设备的供电线路，每班必须检查一次，特别注意线路的接头处，有无松动、接触不良、发热现象等。防止短路及过热而引起的火灾事故发生。
5、各配电箱内严禁任何人存放杂物，下班或离开工作岗位时，必须拉闸断电，锁好闸箱门后方可离开工作岗位。
6、建立健全电气防火检查制度，发现问题，及时整改。
八、安全用电措施
1、为保证对的可靠的接地（零），所有接地（零）处必须保证可靠的电气连接，PE引出线采用绿黄双色线，严格与相线、工作零线相区别，杜绝混用。
2、灯的使用不仅要有良好的接地保护，同时要注意产生的高温高电压，严禁带电移位、调整角度及方向。
3、外用电梯升降机械上、下限位置，应设立限位开关。
4、未级开关箱漏电开关动作电流不应大于30mA，动作时间不大于0.1S。
5、现场砂轮机、电锯等不允许倒转的电气设备，不允许装设倒顺开关。
6、尽量将单相用电设备均衡的接入电路，以避免变压器中性点漂移。
7、施工现场的其他安全用电必须符合JGJ46-88《施工现场临时用电安全技术规范》的规定。
8、值班电工必须纯熟掌握现场临时用电安全技术规范，定期对现场安全情况进行检查评估，发现问题及时解决，把隐患消灭在萌芽之中。
9、总配电箱、分派电箱内除总控制开关外，其余均采用漏电保护器，民工生活区每排房子分别进行单箱、单路控制。
10、各房间照明灯具所有采用白炽灯，其高度不得低于2.4m，严禁私自安装插座及私自接灯。
11、食堂炊事机械都有独立的专用配电箱，并装有漏电保护器及熔断器保护，外壳都有可靠的接地保护措施。
12、建立健全安全教育制度，严禁无证上岗或随意串岗。
13、建立安全用电档案。
九、各临时用电配电系统图及平面布置附后
