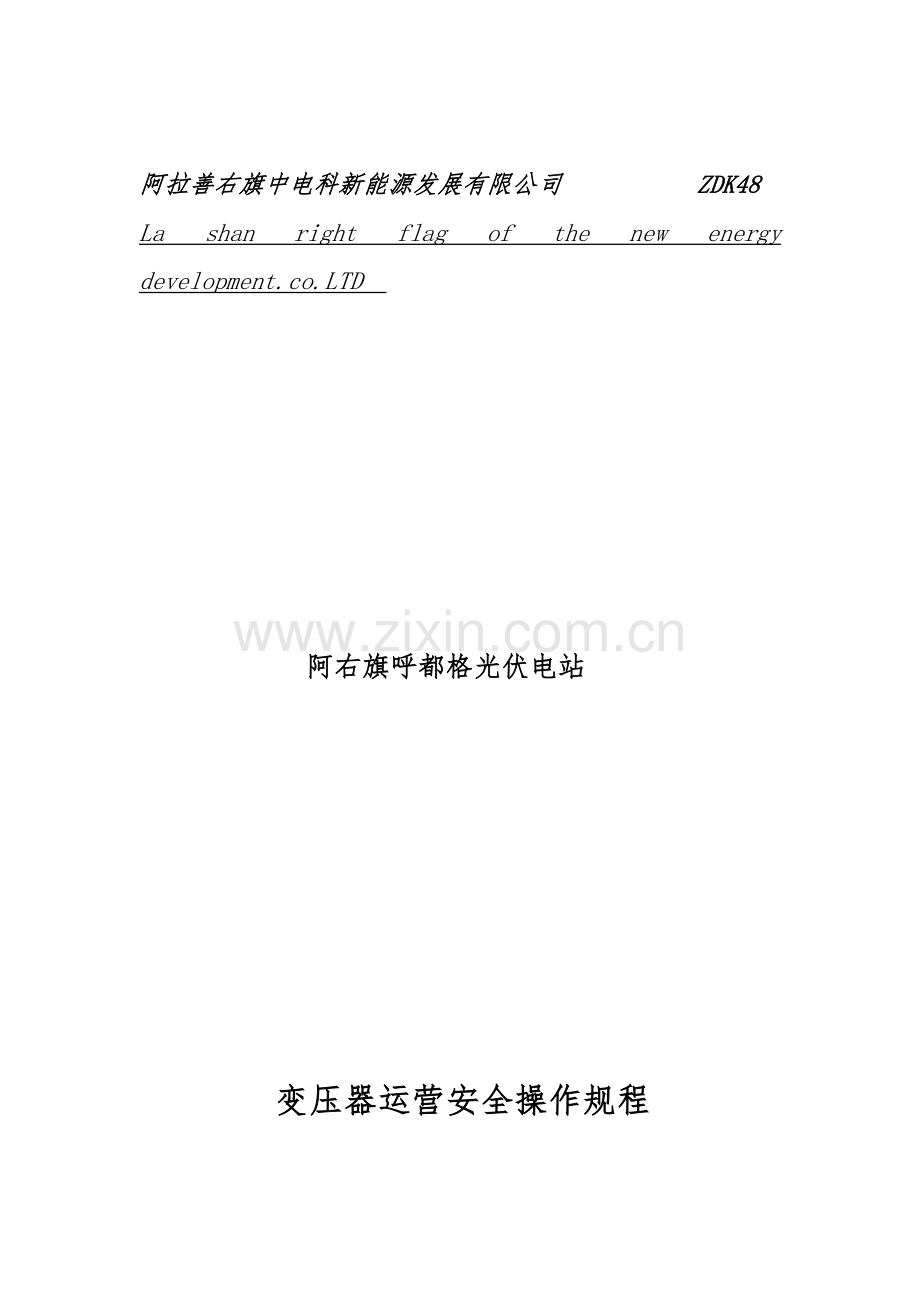

变压器运行安全操作规程.doc

阿拉善右旗中电科新能源发展有限公司 ZDK48
La shan right flag of the new energy development.co.LTD

阿右旗呼都格光伏电站

变压器运营安全操作规程

变压器的运营方式
1.变压器技术参数：
序号
名 称
参数
一
产品代号
1XY.710.5013.01
1
产品型号
ZS11-1000/10.5
2
额定容量(kVA) （按投标设备类型）
1000kVA
3
额定电压(kV)
高压
10.5kV
低压
0.27kV
4
最高工作电压(kV)
高压
11kV
低压
0.27kV
5
额定电流(A)
高压
55
低压
1069.2
6
额定电压比(kV)
10.5/0.27
7
短路阻抗(%)
Y/d11- d11
8
额定频率(Hz)
50Hz
9
绕组材料
Cu(铜)
10
铁芯材料
冷轧优质
并采用有效措施避免涡流损失
11
绝缘耐热等级
A
12
损耗
空载损耗
﹤1.15kW
负载损耗
﹤11.2kW
空载电流
﹤0.7%
13
高压侧负荷开关
FYB-10/630-20-D
14
高压侧熔断器
XRNT3A-15.5
三
低压单元（0.27kV）

1
额定工作电压
0.27kV
2
额定绝缘电压
1kV
3
额定脉冲耐受电压
12kV
4
额定工作频率
50Hz
5
额定短时耐受电流
80kA
6
额定峰值耐受电流
165kA

变压器参数（无主变，仅指逆变器后的就地升压变 2.变压器的接通电源
在变压器入网络以前，检查所有的保护装置：如气体保护装置、过载保护装置、差动保护以及其它装置的动作。同时也检查油开关或空气开关接通和切断。
2.1.1 变压器安装或检修后或长期停用后投入运营前，均记入变压器设备卡片内。
测量绝缘电阻应使用电压1000～2500V兆欧表。
在变压器使用期间所测得的绝缘电阻值与变压器在安装或大修干燥后投入运营前测得的数值对比，是鉴定变压器运营中绝缘状态的重要依据。绝缘电阻的测量应尽也许在相同的温度，用电压相同的摇表进行。
2.1.2 如变压器的绝缘电阻剧烈减少至初次值的50%或更低时，则应测量变压器的tgδ，电容比和R60’’/R15’并取油样实验(涉及测量油的介电系数和tgδ)。
2.2.1 安装在发电厂和经常有值班人员的变电所内的变压器，应根据控制盘上的仪表，监视变压器的运营，并每lh时抄表1次。如变压器的表计不在控制室，则可酌量减少抄表次数，但每班至少记录2次。
安装在变压器上的温度计，于巡视变压器时记录。
对于配电变压器应在最大负荷期间测量其三相的负荷。如发现不平衡时，应重新分派。
2.2.2 电力变压器应定期进行外部检查。
安装在发电厂和经常有人值班的变电所内的变压器，每昼夜至少检查—次。
根据现场具体情况(尘土、结冰等情况)应增长检查次数，并订入现场规程内。
在气候激变时(冷、热)应对变压器油面进行额外的检查。
变压器气体继电器发出警报信号时亦应进行外部检查。
2.2.3 变压器外部检查—“般项目如下：
2.2.3(1) 检查变压器储油柜内的油色，油面的高度和有无漏油；
2.2.3(2) 检查变压器套管是否清洁，有无破损裂纹、放电痕迹及其他现象；
2.2.3(3) 检查变压器嗡嗡声的性质，音响是否加大，有无新的音响发生等；
2.2.3(4) 检查冷却装置的运营是否正常；
2.2.3(5) 检查电缆和母线有无异常情况；
2.2.3(6) 检查变压器的油温；
2.2.3(7) 检查安全气道隔阂是否完整。
2.3  变压器的合闸、拉闸和变换分接头
2.3.1 值班人员在合变压器的开关前，须仔细检查变压器，以保证变压器是在完好状态，估算输出侧的负载大小，通常采用空载或小负载合闸，然后投入其余负载。
2.3.2 所有备用中的变压器均应随时可投入运营，长期停用的备用变压器应定期充电。
2.3.3 变压器合闸和拉闸的操作程序应在现场规程中加以规定，必须遵守下列各项：
变压器的充电应当在装有保护装置的电源侧进行，若变压器损坏时可由保护装置将其切断；最佳使用刀开关进行投入和切断。
2.3.4 新安装或更换线圈大修后的变压器与发电机作单元联接者，投入运营时，应由零起升压充电，其他变压器可冲击合闸充电。
2.3.5 如变压器的分接开关不也许在带负荷状态下调整电压，则在变换其分接以前，应使用所有开关和隔离开关把变压器与电网断开，变换分接头时，须注意分接的对的性。
变换分接头以后，必须用欧姆表或测量用电桥检查回路的完整性和三相电阻的均一性。
有载调压变压器，则应编制专用的规程，以便值班人员根据专用规程进行工作。
变压器分接开关变换的情形，应记入值班操作记录薄内。
变压器分接的位置应有专门的记录，以便能随时查找。
2.4  变压器并列运营的条件
2.4.1 联结组标号相同；
2.4.2 电压相同，电压比相等；
2.4.3 阻抗抗电压相等，额定容量相近。阻抗电压略有差异的变压器并列运营时，适当提高阻抗电压大的变压器的二次电压．使任何一台都不会过负荷的情况下，可以并列运营。
2.4.4 有载调压变压器除上述条件外，还必须加装并联控制器。
10.  变压器的不正常运营和事故解决
3.运营中的不正常现象
3.1 值班人员在变压器运营中发现有任何不正常现象时(如储油柜内油面高度不够、发热不正常、音响不正常等)应采用措施将其消除，并报告有关技术负责人，其情况应记入值班操作记录薄和设备缺陷记录薄内。
3.2 若发现异常现象非停用变压器不能消除且有威胁整体安全的也许时，应立即停下修理，若有备用变压器时，应尽也许先将备用变压器加入运营。
变压器有下列情形之—者应立即停下修理，并换用备用变压器；
(1) 变压器内部音响很大，很不均匀，有爆裂声、冒烟；
(2) 在正常冷却条件下，变压器温度不正常，并不断上升；
(3) 储油柜喷油或压力释放阀喷油，气体继电器报警或动作；
(4) 漏油或缺相至使油面降落低于油位指示计的限度；
(5) 油色变化过甚，油内出现碳质等；
(6) 套管有严重的破损、放电和发热等现象。
3.3不允许的过负荷，不正常的温升和油面；
3.4变压器过负荷超过允许值时，值班人员应按现场规程的规定调整变压器的负荷。
3.5变压器油温的升高超过许可限度时，值班人员应判断因素，采用办法使其减少，此时必须进行下列工作：
(1) 检查变压器的负荷和冷却正常时应有的油温；
(2) 核对温度表；
(3) 检查变压器人工冷却装置或变压器室的通风况。
着温度升高的因素是由于冷却系统的故障并需停电修理者，应立即将变压器 停下修理。若不断电可修理时(如风扇故障)，则值班人员需按现场规程的规定，暂时调整变压器的负荷至相称于变压器在人工冷却装置停用时的容量。
若发现油温较平时同样负荷和冷却温度下高出10℃以上，或变压器负荷不 变，油温不断上升，而检查结果证明冷却器和变压器室通风良好且温度计正常， 则认为变压器已发生内部故障，且变压器的保护装置团故不起作用。在这种情况下应立即将变压器停下检修。
3.6在严寒冬季，如变压器中的油已凝固时，允许变压器投入运营接带负荷，但必须注意上层油温和油循环情况。
3.7发现变压器的油面较当时油温应有的油位显著减少时，应立即加油。如因漏油的措施，并立即加油。
3.8油位因温度上升而逐渐升高时，若最高油温时的油位也许高出油位 指示计，则应放油，使油位降至适当的高度以免溢油。
4.气体继电器保护装置动作时的解决。
4.1气体继电装置的信号动作时，值班人员应查明气体继电器信号动作的因素，是否因空气侵入变压器内，或因油位减少或是二次回路的放电。如检查变压器外部不能查出不正常运营的征象，则须鉴定继电器内积聚的气体的性质，如气体是无色无臭而不可燃的，则认为气体继电器保护装置的信号是因油内剩余空气浮出而动作的，值班人员应放出气体继电器内积聚的空气。变压器仍可继续运营。如气体是可燃的，则表白变压器内部有故障而产气愤体，必须停运变压器，作仔细检查。
4.2 气体继电器保护装置的跳闸动作或信号和跳闸同时动作，也许是变压器的内部发生严重故障，或油面下降太快或保护装二次回路故障等。在某种情况下，例如在修理后，油中空气离出来太快，亦也许使开关跳闸。
4.3 气体继电保护装置动作的因素和故障的性质，可由继电器内积聚的气体量、颜色和化学成分等来鉴定，气体色谐分析能精确判断故障。要排除故障后，才干让变压器重新设入运营。
5.运营规定
5.1变压器在额定冷却条件下，可按铭牌参数长期连续运营。
5.2变压器的运营电压波动范围为额定电压的±5%，额定容量不变时加在各绕组的电压不得超过额定值的105%。
5.3运营或备用中的变压器应定期进行巡视，并监视其绕组和铁芯温度，或采用红外线测温仪测量变压器的线夹、绕组、铁芯、接头、套管的温度。
5.4假如变压器冷却器不能恢复运营时，应采用有效措施转移负荷，或申请停运该变压器，严禁变压器超温运营。
5.5当变压器有较严重的缺陷(如：冷却系统不正常，有局部过热现象，油中溶解气体分析结果异常等)，不应超过额定电流运营。
5.6场用干式变压器的温度允许高于90℃运营，但不得超过110℃。
5.7场用系统干式变压器可以随时投入运营，并允许在正常环境温度下，承受80%的突加负载。
5.8干式变压器在环境温度0℃-50℃时，可带105%负荷长期运营。
5.9新投运的变压器或更换绕组后的变压器，应投入所有保护，从高压侧空投3次，以检查励磁涌流下的继电保护动作情况。
5.10冷却风机的启动应由温控器自动控制，当线圈温度高于100℃时，启动风机，低于80℃时，风机停止，130℃报警，150℃跳闸；在平时巡检时，应定期巡检冷却风机的运营情况，检查风机电源是否正常，叶片是否完好，以及风机内灰尘的脏污限度。
6互感器运营规定
6.1电压互感器运营中的检查项目
6.1.1仪表指示正常，保护装置无异常报警信号。
6.1.2无焦味、铁芯无噪音、无铁磁谐振噪音、放电噪音，无异常振动。
6.1.3外部无变形变色、瓷瓶清洁、无污闪及破损、放电间隙完好正常。
6.1.4各接头无脱落、松动，导电部分及铁芯无发热、放电现象。
6.1.5电压互感器、电流互感器二次侧接地良好。
6.1.6电容式电压互感器的电容器无放电、漏油、过热现象。
6.2电流互感器正常运营中检查
6.2.1接头及导电处应无过热，烧红等现象。
6.2.2电流互感器应无异音振动、噪音、放电、过热现象等。
6.2.3瓷瓶应清洁完好，无破损痕迹。
6.2.4接地线应完整良好。
6.2.5电流互感器所接仪表、保护装置正常。
6.3互感器（CT）有关规定
6.3.1运营中电流互感器（CT）二次侧严禁开路。
6.3.2运营中保护用的电流互感器（CT）切换及流变端子改接，应先停用有关保护，操作中严防流变开路。
6.3.3电压互感器（PT）运营中压变二次侧严禁短路，带电压保护的电压互感器退出前应将其电压保护压板退出。

7.电力电缆的运营规定
7.1电缆正常的巡视检查项目
7.1.1套管应清洁无裂纹、破损及放电现象；
7.1.2接头应牢固无发热现象；
7.1.3电缆头绝缘胶应无熔化和流出现象；
7.1.4进入户内的电缆沟口处应堵死，防止小动物进入和漏水现象；
7.1.5当系统接地时，应重点检查电缆是否有放电现象；
7.1.6对敷设在地下的每一条电缆线路应查看路面是否正常，有无挖掘痕迹及路线标志是否完整等；
7.1.7电缆线路上不应堆置瓦砾、矿渣、建筑材料等物件，酸碱性排泄物或堆石灰等；
7.1.8户外露天装置电缆的铠装应当完好，麻包之外户层脱落超过40%者应所有剥除，并在铠装上涂防腐油；
7.1.9对于户外地面上保护用电缆的铁管和沟槽，应查看有无锈蚀情况；
7.1.10电缆埋置深度、电缆之间的距离，应符合下列规定：
7.1.10.1直埋电缆的深度（地面至电缆处表）0.7米；
7.1.10.2石筑堤坝下面土层厚度（电缆敷设在土层中间）为1.0米；
7.1.10.3电缆外皮至建筑物的地下基础为0.6米；
7.1.10.4电缆互相交叉时净距为0.5米，但在交叉前后1米范围内用隔板隔开时，净距可降为0.25米。
7.1.10.5电缆与热力管道（涉及石油管道、煤气管道）接近时，净距2米，交叉时净距0.5米，并有措施使周边土壤温升不超过10度，与其它管道（上、下水）接近或交叉时，净距0.5米。
7.1.10.6电缆与树木主杆距离不宜小于0.7米，穿过城市街道、公路（涉及站内公路）铁路时，应敷设与管中或隧道内；管顶距路面或轨底深度不小于1米，管内径不小于电缆外径1.5倍，且不小于100毫米，两端各伸出2米，沿铁路敷设时，距靠近铁路轨不小于3米。
7.1.11电缆温度不应超过允许值
8.电缆投运前的检查
8.1 电缆引线、接地线良好，两端相序对的。
8.2 电缆架牢固，电缆沟清洁干燥，通风良好。
8.3 绝缘良好、绝缘电阻符合规定。对地及相间不低于1MΩ/kV。
8.4 400V低压电缆用500V摇表测量，绝缘电阻不小于0.5MΩ。
9、异常及事故解决:
只有在紧急事故时，电缆允许短时过负荷，但应遵照下列规定执行：35kV电缆只允许过负荷15%连续运营2小时，并且必须在前一次过负荷10至12小时以后，才干允许再过负荷。
9.1电缆着火的解决电缆着火的解决：
9.1.1 立即切断电源。
9.1.2 用四氯化碳、二氧化碳灭火器或沙子灭火，严禁使用泡沫灭火器或水灭火。
9.1.3当电缆沟着火时，应将其门、窗户及通风设备关闭，待扑灭火后再将其打开，排除不良气体。
9.1.4进入电缆沟灭火人员应戴防毒面具、绝缘手套，穿绝缘靴。
9.1.5灭火时，严禁用手触及不接地金属、电缆钢甲及移动电缆。
9.2遇有下列情况时，应立即切断电源：
9.2.1电缆爆炸、冒烟着火；
9.2.2绝缘击穿接地放电；
9.2.3危机电缆安全运营；
9.2.4危机人身安全。
10、变压器安全操作规程
10.1 了解本厂油浸式电力变压器的工作原理、重要参数（容量、型号、接法、额定电压、电网频率、一次侧电压、二次侧电压）及保护装置。
10.2 了解变压器运营的负荷率、功率因素、三相电流不平衡度。
10.3 变压器运营中的监视维护
10.3.1 新装变压器需检查外表、监视装置、绝缘电阻、消防设备，进行合闸实验。
10.3.2 变压器运营中，进行外部检查（变压器油色、油面高度及有无漏油、套管清洁无破损、无放电裂痕、无异响、油温正常、上层油最高不超过95℃，防爆膜板完好，呼吸器硅胶受潮情况、接头是否发热、散热器温度无异常、瓦斯继电器是否漏油或充满油、外壳接地良好、变压器室门窗照明等器具完好）。
10.3.3 每年进行一次瓦斯继电器实验，测量一次、二次回路绝缘电阻、外壳接地电阻，瓦斯动作后必须检查实验确认良好方可接近。
10.3.4 以下意外情况立即告知值班人员开闭站高压停电，然后报告站长及有关负责人领导：
10.3.4.1大量漏油，油面低于油面计量下限且油面迅速下降。
10.3.4.2油面急剧上升，油枕冒油或防爆玻璃管破裂，外喷冒烟、油、火。
10.3.4.3油温不断上升。
10.3.4.4油色过深，油内出现碳质，有强烈不均匀音响或内部有放电声。
10.3.4.5瓷套管炸裂，有严重放电。
10.3.5 变压器着火应立即断电，报消防部门，视情况漏放箱体内的储油。
10.3.6 变压器最大不平衡电流不得超过额定电流的25%。
10.3.7 变压器安全防火：变压器要保证整洁，除消防器材、变压器外不得堆放任何物品，夏季温度小于45℃，底部设集油坑并用卵石覆盖，变压器室门应上锁，在外挂“止步，高压危险”标示牌。
10.3.8 巡检时与变压器保持0.7米以上安全距离，巡检必须有2人，设有安全防护栏，高1.7米。
10.4 变压器的运营和监督
10.4.1 每年对油质分析化验一次。
10.4.2 换油或装新油时，必须彻底清除一切油泥、金属微粒，并用合格的油清洗2~3次后，再加油，加油过程中，要严防尘埃、水份、潮气和其它污物进入设备。
