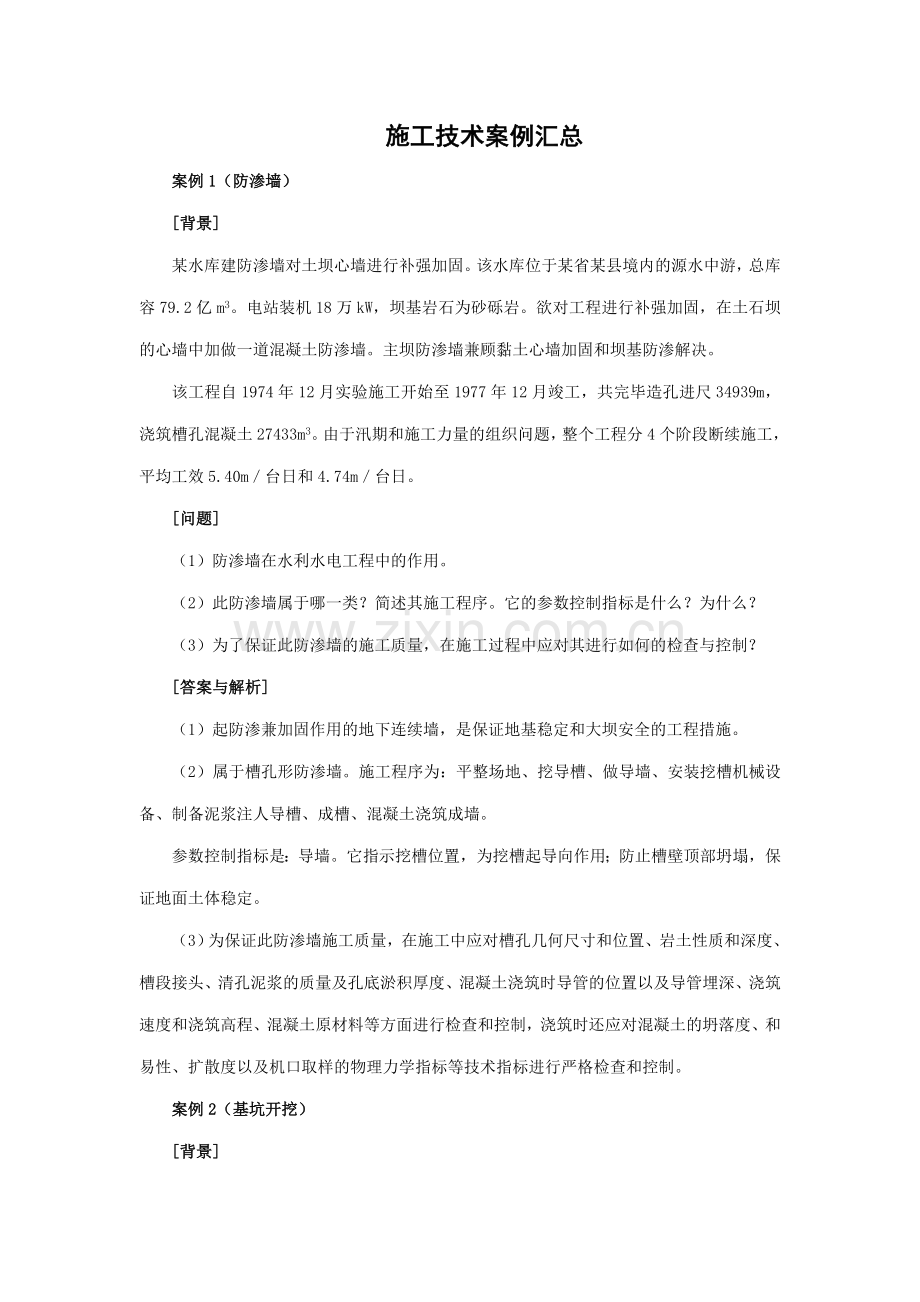

施工技术案例汇总
案例1（防渗墙）
[背景]
某水库建防渗墙对土坝心墙进行补强加固。该水库位于某省某县境内的源水中游，总库容79.2亿m3。电站装机18万kW，坝基岩石为砂砾岩。欲对工程进行补强加固，在土石坝的心墙中加做一道混凝土防渗墙。主坝防渗墙兼顾黏土心墙加固和坝基防渗解决。
该工程自1974年12月实验施工开始至1977年12月竣工，共完毕造孔进尺34939m，浇筑槽孔混凝土27433m3。由于汛期和施工力量的组织问题，整个工程分4个阶段断续施工，平均工效5.40m／台日和4.74m／台日。
[问题]
（1）防渗墙在水利水电工程中的作用。
（2）此防渗墙属于哪一类？简述其施工程序。它的参数控制指标是什么？为什么？
（3）为了保证此防渗墙的施工质量，在施工过程中应对其进行如何的检查与控制？
[答案与解析]
（1）起防渗兼加固作用的地下连续墙，是保证地基稳定和大坝安全的工程措施。
（2）属于槽孔形防渗墙。施工程序为：平整场地、挖导槽、做导墙、安装挖槽机械设备、制备泥浆注人导槽、成槽、混凝土浇筑成墙。
参数控制指标是：导墙。它指示挖槽位置，为挖槽起导向作用；防止槽壁顶部坍塌，保证地面土体稳定。
（3）为保证此防渗墙施工质量，在施工中应对槽孔几何尺寸和位置、岩土性质和深度、槽段接头、清孔泥浆的质量及孔底淤积厚度、混凝土浇筑时导管的位置以及导管埋深、浇筑速度和浇筑高程、混凝土原材料等方面进行检查和控制，浇筑时还应对混凝土的坍落度、和易性、扩散度以及机口取样的物理力学指标等技术指标进行严格检查和控制。
案例2（基坑开挖）
[背景]
某斜心墙堆石坝坝基开挖，并在附近建大型有厚重覆盖层和Ⅶ级岩基的采石场，斜心墙堆石坝坝高154m，坝顶长度1320m，坝底最大宽度约870m；坝体总填筑量5185万m3，坝基总开挖量866.1万m3。右岸坝基岩石以黏土岩和砂岩为主，软硬相同，呈互层状。黏土岩易风化破碎，砂岩裂隙发育。左岸岩层倾向偏下游，倾角70～100。临河地段为顺向坡，岩层倾向岸里，倾角70～90，左岸岩石以砂岩为主，夹薄层黏土岩。河床冲积层重要为第四系Q3砂卵砾石层，渗透系数为10-2～10-4cm／s。大坝右岸坝基于1994年12月开始开挖，1995年3月、1996年4月，右、左岸岩石爆破作业分别开始，1996年12月坝基、坝肩开挖完毕。此大坝基础岩石开挖爆破型式有三种：心墙齿槽区周边采用预裂爆破；心墙齿槽区底部采用保护层浅孔小药量爆破；左岸心墙槽高程139m－129m边坡，为保护高程145m的混凝土盖板及固结灌浆区不受伤害，采用防震孔加预裂爆破。
[问题]
（1）假如石方开挖采用爆破法那么常用的方法有哪些？基本工序是什么？
（2）此工程心墙齿槽区底部、采石场基坑和覆盖层是否可采用洞室爆破法？应为其选择何种合适的爆破方法？
（3）简述露天石方爆破开挖的技术规定。
[答案与解析]
（1）常用的爆破方法有浅孔爆破法、深孔爆破法、洞室爆破法等。爆破法开挖石方的基本工序是钻孔、装药、起爆、挖装和运卸等。
（2）心墙齿槽区底部、采石场基坑不可采用洞室爆破法，采石场覆盖层可以。心墙齿槽区底部采用浅孔爆破法，采石场基坑采用深孔爆破法。
（3）岩基上部除结构规定外均应按梯段爆破方式开挖，在邻近建基面预留保护层按规定进行开挖。采用减震爆破技术，以保证基岩完整，保证开挖边坡稳定，保证开挖形状符合设计规定。对爆破进行有效控制，防止损害邻近建筑物和已浇混凝土或已竣工的灌浆地段：保护施工现场机械设备和人员安全。力求爆后块度均匀、爆堆集中，以满足挖装规定，提高挖装效率。
案例3（碾压混凝土坝）
碾压混凝土坝是采用碾压土石坝的施工方法，使用干贫混凝土修建的混凝土坝，是混凝土坝施工的一种新技术。某拦河大坝采用该项施工技术。承包商在编制施工组织设计时，根据有关资料，结合现场地形地貌等条件，重点对下几个方面进行分析和考虑：
（1）料场的选择与布置；
（2）导、截流技术方案；
（3）施工机械的选择；
（4）混凝土坝施工分缝分块；
（5）混凝土的生产与运送方案；
（6）混凝土的浇筑与养护方案；
（7）碾压施工工艺等。
问题：
（1）在①法律法规；②技术标准；③批准的建设文献；④建设工程协议；⑤建设监理协议中，应作为编制施工组织设计文献依据的有哪些？
（2）水利水电工程施工组织设计文献的内容除施工条件、施工交通运送、施工总布置、施工总进度、重要技术供应及附图等方面外；在①施工导流；②料场的选择与开采；③主体工程施工；④机电设备安装；⑤施工工厂设施中，还应涉及哪些？
（3）承包商制定的施工工艺涉及：①混凝土运送入仓；②平仓机平仓；③振动切缝机切缝；④沿缝无振碾压两遍；⑤振动压实机压实。该施工工艺对的的施工顺序是什么？
（4）在①采用土工织物，减少钢筋用量；②大量掺加粉煤灰，以减少水泥用量；③采用通仓薄层浇筑；④采用温度控制和表面防裂措施中，哪些是碾压混凝土坝施工的重要特点？
（5）在①门、塔机栈桥运送方案；②缆机运送方案；③履带式起重机浇筑方案；④门、塔机无栈桥运送方案；⑤履带式推土机浇筑方案中，可作为混凝土运送方案的有哪些？
（6）该工程采用全段围堰法导流，其导流方式按导流泄水建筑物的类型涉及：①明渠导流；②束窄河床导流；③隧洞导流；④涵管导流中的哪几种？
（7）施工导流作业涉及：①修建导流泄水建筑物；②封堵导流泄水建筑物；③施工过程中的基坑排水；④河道截流修建围堰。承包商进行施工导流作业的合理程序是什么？
（8）该工程采用抛投块料截流方法进行截流，此截流方法按不同的抛投合龙方法可分为①平堵；②下闸截流；③立堵；④混合堵中的哪几种？
（9）进行骨料加工厂布置时，在①有助于及时供料，减少弃料；②骨料堆场形式，以便供料；③能充足运用地形，减少基建工程量；④加工厂尽量靠近混凝土系统，以便共用成品堆料等因素中，应考虑的因素有哪些？
【案例3】答：
（1）①②③④。
水利水电工程施工组织设计文献的编制应执行国家有关政策，其依据重要涉及：有关法律、法规、规章和技术标准；可行性研究报告及审批意见、设计任务书、上级单位对本工程建设的规定或批件；设计／施工协议中与施工组织设计编制相关的条款等。建设监理协议不属于承包商编制施工组织设计的依据。
（2）①②③⑤。
水利水电工程施工组织设计文献的内容一般涉及：施工条件、施工导流、料场的选择与开采、主体工程施工、施工交通运送、施工工厂设施、施工总布置、施工总进度、重要技术供应及附图10个方面。
（3）①②⑤③④。
碾压混凝土坝的施工工艺程序是先在初浇层铺砂浆，汽车运送人仓，平仓机平仓，振动压实机压实，振动切缝机切缝，切完缝再沿缝无振碾压两遍。这种施工工艺在我国具有普遍性。
（4）②③④。
碾压混凝土坝施工重要特点是：采用干贫混凝土；大量掺加粉煤灰，以减少水泥用量；采用通仓薄层浇筑；同时要采用温度控制和表面防裂措施。
（5）①②③④。
大坝等建筑物的混凝土运送浇筑，重要有：门、塔机运送方案，统机运送方案以及辅助运送浇筑方案。门、塔机运送方案可分为有栈桥和无栈桥方案。常用的辅助运送浇筑方案有：履带式起重机浇筑方案、汽车运送浇筑方案、皮带运送机浇筑方案。
（6）①③④。
全段围堰法导流是指在河床内距主体工程轴线（如大坝、水闸等）上下游一定的距离，修筑拦河堰体，一次性截断河道，使河道中的水流经河床外修建的临时泄水道或永久泄水建筑物下泄。全段围堰法导流一般合用于枯水期流量不大，河道狭窄的河流，按其导流泄水建筑物的类型可分为明渠导流、隧洞导流、涵管导流等。在实际工程中也采用明渠隧洞等组合方式导流。
（7）①④③②。
施工导流一方面要修建导流泄水建筑物，然后进行河道截流修筑围堰，此后进行施工过程中的基坑排水。当主体建筑物修建到一定高程后，再对导流泄水建筑物进行封堵。
（8）①③④。
截流的基本方法有抛投块料截流、爆破截流、下闸截流，其他尚有木笼、钢板桩、草土、杩槎堰、水力冲填法截流等方法。抛投块料截流是最常用的截流方法，特别合用于大流量、大落差的河道上的截流。采用抛投块料截流，按不同的抛投合龙方法可分为平堵、立堵、混合堵三种。
（9）①③④。
骨料加工厂布置原则涉及：应充足运用地形，减少基建工程量；有助于及时供料，减少弃料；成品获得率高，通常规定达成85％～90％；骨料加工厂宜尽也许靠近混凝土系统，以便共用成品堆料场。骨料堆场形式不属于骨料加工厂布置原则的内容。
案例4（水闸施工）2023
背景资料：
某水闸工程建于土基上，共10孔，每孔净宽10m；上游钢筋混凝土铺盖顺水流方向长15m，垂直水流方向共提成10块：铺盖部位的两侧翼墙亦为钢筋混凝土结构，挡土高度为12m，其平面布置示意图如下：

上游翼墙及铺盖施工时，为加快施工进度，施工单位安排两个班组，按照上游翼墙Ⅱ→10→9→8→7→6和上游翼墙I→1→2→3→4→5的顺序同步施工。
在闸墩混凝土施工中，为方便立模和浇筑混凝土，施工单位拟将闸墩分层浇筑至设计高程，再对牛腿与闸墩结合面按施工缝进行解决后浇筑闸墩牛腿混凝土。
在翼墙混凝土施工过程中，出现了胀模事故，施工单位采用了拆模、凿除混凝土、重新立模、浇筑混凝土等返工解决措施。返工解决花费工期20天，费用15万元。
在闸室分部工程施工完毕后，根据《水利水电工程施工质量评估规程(试行)》进行了分部工程质量评估，评估内容涉及原材料质量、中间产品质量等。
问题：
1.指出施工单位在上游翼墙及铺盖施工方案中的不妥之处，并说明理由。
2.指出施工单位在闸墩与牛腿施工方案中的不妥之处，并说明理由。
3.根据《水利工程质量事故解决暂行规定》，本工程中的质量事故属于哪一类?拟定水利工程质量事故等级重要考虑哪些因素?
4.闸室分部工程质量评估的重要内容，除原材料质量、中间产品质量外，还涉及哪些方面?
答案:
　　1.(共6分)
　　上游翼墙及铺盖的浇筑顺序不满足规范规定(2分)。合理的施工安排涉及：铺盖应分块间隔浇筑(2分);与翼墙毗邻部位的1#和10#铺盖应等翼墙沉降基本稳定后再浇筑(2分)。
　　2.(共5分)
　　施工单位在闸墩与牛腿结合面设立施工缝的做法不妥(3分)，因该部位所受剪力较大，不宜设立施工缝(2分)。
　　3.(共5分)
　　本工程中的质量事故属于一般质量事故(2分)。拟定水利工程质量事故等级应重要考虑直接经济损失的大小(1分)，检查、解决事故对工期的影响时间长短(1分)和对工程正常使用和寿命的影响(1分)。
　　4.(共4分)
　　闸室分部工程质量评估的重要内容还涉及：单元工程质量;质量事故;混凝土拌合物质量;;金属结构及启闭机制造;机电产品等(答对一项得1分，满分4分)。
案例5(施工导流)2023
背景资料：某装机容量50万kw的水电站工程建于山区河流上，拦河大坝为2级建筑物，采用碾压式混凝土重力坝，坝高60m，坝体浇筑施工期近2年，施工导流采用全段围堰、隧洞导流的方式。
施工导流相关作业内容涉及：①围堰填筑；②围堰拆除；③导流隧洞开挖；④导流隧洞封堵；⑤下闸蓄水；⑥基坑排水；⑦截流。
围堰采用土石围堰，堰基河床地面高程为140.0m。根据水文资料，上游围堰施工期设计洪水位为150.0m，经计算与该水位相应的波浪高度为2.8m。
导流隧洞石方爆破开挖采用从两端同时施工的相向开挖方式。根据施工安排，相向开挖的两个工作面在相距20m距离放炮时，双方人员均需撤离工作面；相距10m时，需停止一方工作，单向开挖贯通。
工程蓄水前，由有关部门组织进行蓄水验收，验收委员会听取并研究了工限度汛措施计划报告、工程蓄水库区移民初步验收报告等有关方面的报告。
问题：
1.指出上述施工导流相关作业的合理施工程序(可以用序号表达)；
2.拟定该工程围堰的建筑物级别并说明理由。计算上游围堰堰顶高程。
3.根据《水工建筑物地下开托工程施工技术规范》，改正上述隧洞开挖施工方案的不妥之处。
4.根据蓄水验收有关规定，除度汛措施计划报告、库区移民初步验收报告外，验收鉴定会还应听取并研究哪些方面的报告?
答案：
1.(共10分)
　　施工导流作业的合理施工顺序为：
　　③导流隧洞开挖→⑦河道截流→①围堰填筑→⑥基坑排水→②围堰拆除→⑤下闸蓄水→④导流隧洞封堵。(答出③→⑦、⑦→①、①→⑥、⑥→②、②→⑤、⑤→④各2分，满分10分)
　　2.(共10分)
　　该围堰的建筑物级别应为Ⅳ级(2分)。因素：其保护对象为2级建筑物(1分)，而其使用年限局限性两年(1分)，其围堰高度局限性50.0m(1分)。
　　围堰堰顶高程应为施工期设计洪水位与波浪高度及堰顶安全加高值之和(2分)，Ⅳ级土石围堰其堰顶安全加高下限值为0.5m(2分)，因此其堰顶高程应不低于150+2.8+0.5=153.3m(1分)。
　　3.(共4分)
　　根据规范规定，相向开挖的两个工作面在相距30m距离放炮时，双方人员均需撤离工作面;在相距15m时，应停止一方工作，单向开挖贯通。(各2分)
　　4.(共6分)
　　验收委员会还应听取建设、设计、施工、监理、质量监督等单位的报告以及工程蓄水安全鉴定报告。(每项1分)。　
案例6　（水闸案例）2023
背景赞料
　　某平原地区大（1）型水库（骆阳湖）泄洪闸闸孔36孔，设计流量4000m3/s，校核流量7000m3/s。该泄洪闸建于上世纪六十年代末，2023年进行除险加固。重要工程内容有：（1）桥头堡、启闭机房拆除重建；（2）公路桥桥面及栏杆翻修，（3）闸墩、闸底板混凝土表面防碳化解决；（4）闸底板、闸墩向上游接长5m；（5）原弧形钢闸门更换为新弧形钢闸门，（6）原卷扬启闭机更换为液压启闭机；（7）上游左右侧翼墙拆除重建等七项。重要工程量：混凝土4.6万m3，土方42万m3，金属结构1086t，总投资1.22亿元。
　　施工导流采用全段围堰法，围堰为土围堰，级别为3级，长410m，堰项高程30.3m，施工期水库设计静水位27.8m，波浪高度l.5m，围堰采用水中倒土双向进占法施工，总填筑方量30万m3。
　　根据施工需要，现场布置有混凝土拌合系统、钢筋加工厂、木工厂、临时码头、配电房等临时设施。其平面布置示意图如下，图中①、②、③、④、⑤为临时设施（混凝土拌合系统、油库、机修车间、钢筋加工厂、办公生活区）代号。

　　混凝土表面防碳化解决采用ST－9608聚合物防水防腐涂料。闸底板和闸墩向上游接长5ｍ采用锚固技术使新、老闸底板和闸墩连为一体。
　　问题
　　1.根据有利生产、方便生活、易于管理、安全可靠的原则，给出示意图中代号①、②、③、④、⑤所相应临时设施的名称。
　　2.指出上述七项加固内容中设计工作方面最关键的一项并简述理由。
　　3.指出上述七项加固内容和临时工程中施工方面最关键的两项并简述理由。
　　4.复核围堰堰顶高程是否满足《水利水电工程施工组织没计规范》（SL303－2023）的规定。
　　5.根据《建设工程安全生产管理条例》，施工单位应在上图中的哪些地点和设施附近设立安全警示标志？
　　答案：
　　1.（共5分，各1分）
　　①油库；②混凝土拌合系统；③机修车间；④办公生活区；⑤钢筋加工厂
　　2.（共6分）
　　闸底板、闸墩向上游接长5ｍ［或第（4）项］（2分）
　　理由：老闸室沉降已经结束，新、老闸底板基有也许产生不均匀沉降（或新老闸底板、闸墩易在结合部位产生裂缝导致加固失败）（2分）；新老混凝土结合部位解决（或锚固）技术复杂（2分）。
　　3.（共9分）
　　（1）围堰（2分）；理由：本工程围堰级别高（3级）、规模大（30万m3）、难度高（水中倒土8m）（各1分）。
　　（2）闸底板、闸墩向上游接长5m［或第（4）项］（2分）；理由：新接长的闸底板、闸墩混凝土与原有闸底板、闸墩混凝土结合部位的解决技术规定高，施工难度大，其施工质量对工程安全至关重要。（2分）。
　　4.（共6分）
　　27.8cm（1分）＋1.5m（1分）＋0.7m（2分）＝30.0m＜30.3m［或30.3m－27.8m（1分）－1.5m（1分）＝1.0ｍ≥0.7ｍ（2分）］，故堰顶高程符合规定（2分）。
　　5.（共4分）
　　施工现场入口、油料库、塔机、配电房、下基坑道路进口处、脚手架、围堰、工程拆除部位、木工厂等（共4分，答对一项得1分，答对4项以上得4分）。
案例7（灌浆案例）
背景资料
某水电站大坝为混凝土双曲拱坝，坝高240m，总库容58亿m3，装机容量6×55万kW，年发电量约172亿kW·h。固结灌浆施工于2023年12月开始施工，2023年3月所有完毕。
（1）地质简况和岩体质量分级
根据岩石强度、岩体结构、围压效应、水文地质条件等多种因素将岩体类型分为：①优良岩体（A～C级），可直接作为大坝地基；②一般岩体（D级），通过灌浆解决后可作为大坝地基；③较差岩体（E3级），自然状态下原则上不宜作为高坝地基；④软弱岩体（El、E2级），不能直接作为坝基，需特殊解决；⑤松散岩体（F级），不能作为主体建筑物地基。
（2）坝基固结灌浆设计
1）设计原则。根据岩体质量情况，灌浆设计分为常规灌浆和特殊灌浆两大类，前者合用于A、B、C级岩体，后者合用于D、E两类岩体。
2）固结灌浆质量检查。
3）灌浆材料。常规灌浆使用5.25普通硅酸盐水泥。特殊灌浆原则上Ⅰ、Ⅱ序孔为普通硅酸盐水泥，Ⅲ序孔为磨细水泥。
（3）固结灌浆质量检查
灌浆质量检查显示固结灌浆效果良好。
[问题]
（1）本工程坝基固结灌浆的目的是什么？
（2）本工程使用了525号普通硅酸盐水泥，试回答使用水泥类材料作为灌浆浆材的优缺陷？
（3）简答固结灌浆的施工程序；假如灌前做简易压水实验，应采用什么方法？实验孔数一般不宜少于多少？
（4）固结灌浆效果检查的重要方法是什么？
[答案与解析]
（1）本工程坝基固结灌浆的目的是：
1）解决表（浅）层因爆破松动和应力松弛所导致的岩体损伤对坝基质量的影响，增长岩体刚度。
2）提高局部D级岩体的变形模量，以满足高拱坝应力和稳定的规定。
3）用作为E、F级岩体和断层与破碎带经置换解决后的补强灌浆。
（2）采用水泥浆优点是胶结情况好，结石强度高，制浆方便。缺陷是价格高；颗粒较粗，细小孔隙不易灌入，桨液稳定性差，易沉淀，常会过早地将某些渗透断面堵塞，影响灌浆效果，时间较长，易将灌浆器胶结住，难以拔起。
（3）固结灌浆的施工程序是：钻孔、压水实验、灌浆、封孔和质量检查。应采用单点法，不宜少于总孔数的5%。
（4）固结灌浆效果检查的重要方法常用的有整理、分析灌浆资料，验证灌浆效果；钻设检查孔检查：测定弹性模量或弹性波速。
案例8（土石坝加固）2023
背景资料
　　某大型水库枢纽工程由大坝、电站、泄洪隧洞、引水发电隧洞。溢洪道组成，大坝为黏土心墙砂壳坝。该枢纽工程除险加固的重要工程内容有：①坝基帷幕灌浆；②坝顶道路拆除重建；③上游护坡拆除重建（▽66.5m-▽100.0m）；④上游坝坡石渣料帮坡（▽66.5m-▽100.0m）；⑤引水发电隧洞加固；⑥泄洪隧洞加固；⑦黏土心墙中新建混凝土截渗墙；⑧溢洪道加固；⑨下游护坡拆除重建。
　　水库枢纽工程重要特性水位、坝顶和坝底高程详见附图。泄洪隧洞和引水发电隧洞进口底高程分别为42.0m和46.0m，溢洪道底板高程为82.0m．根据设计规定，施工期非汛期库水位为66.0m，施工期汛期最高库水位为80.0m，截渗墙施工时上游坝坡石渣料帮破需要达成的最低高程为81.0m．
　　工程总工期为20个月，自2023年10月1日至2023年5月31日，汛期为7-9月份。考虑发电和灌溉需要，引水发电隧洞加固必须在2023年4月30日前完毕；为保证工期，新建混凝土截渗墙必须安排在第一个非汛期内完毕。本工程所用石渣料及抛石料场距工程现场5.6km，石渣料帮坡设计干密度为2.0g/cm3，孔隙率为26%．河床段坝基为厚8.0m的松散～中密状态的粉细砂，下卧裂隙发育中档的基岩，混凝土截渗墙厚度0.8m，入基岩深度2.0m（见下图）。基岩帷幕灌浆按透水率不大于5Lu控制。

工程建设过程发生如下事件：
事件1：施工单位编制了总进度计划，其中部分工程项目的进度计划见下表。
序号
工程名称
开工日期
竣工日期
备注
1
引水发电隧洞加固
2023.10.1
2023.4.15

2
泄洪隧洞加固
2023.10.1
2023.5.31

3
新建混凝土截渗墙
2023.12.1
2023.4.15

4
上游护坡重建
2023.10.1
2023.3.31

5
下游护坡重建
2023.10.1
2023.3.10

6
溢洪道加固
2023.12.1
2023.10.31

事件2：本水库枢纽工程共分为1个单位工程，9个分部工程，9个分部工程质量所有合格，其中6个分部工程质量优良，重要分部工程质量所有优良，且施工中未发生过较大质量事故，外观质量得分率为82%。单位工程施工质量检查与评估资料齐全。工程施工期和运营期，单位工程观测资料分析结果符合国家和行业技术标准以及协议约定的标准规定，该单位工程质量等级评估为优良。
　　问题
　　1. 为保证混凝土截渗墙和防渗帷幕共同组成的防渗体系安全可靠，并考虑升级规定等其他因素，请给出①、②、④、⑦项工程内容之间合理的施工顺序。
　　2. 指出并改正事件1中进度安排的不妥之处，并说明理由。
　　3. 本工程上游坝坡石渣料帮坡施工适宜的施工机械有哪些？干密度的检测方法是什么？
　　4. 指出题中混凝土截渗施工难度最大的区段，并说明理由。
　　5. 根据《水利水电工程施工质量检查与评估规程》（SL176-2023），指出并改正事件2中关于单位工程质量等级评估的不妥之处，并说明理由。
答案
　　1．④-⑦-①-②
　　2．（1）泄洪隧洞加固施工进度安排不妥，应安排在2023年10月1日以后（2023年汛后）开工，2023年5月31日之前竣工。因素是引水发电隧洞加固必须安排在2023年4月30日之前竣工。期间泄洪隧洞需要担负水库非汛期导流任务。
　　 （2）上游护坡重建施工进度安排不妥，应安排在2023年6月底（2023年汛前）施工至80.0m高程以上，因素是2023年汛期安全度汛的需要。
　　3．（1）挖掘机、自卸汽车、推土机、振动辗、灌砂法（灌水法）。
　　4．B区段；因砂层中施工混凝土截渗墙易塌孔、漏浆。
　　5．单位工程质量等级应为合格；
（1）由于部分工程质量优良率=6/9=66.7%，没有达成70%以上优良等级。
（2）外观得分率82%，没有达成85%以上。
案例9（基坑排水）2023
背景资料
　　某泵站枢纽工程由泵站、清污机闸、进水渠、出水渠、公路桥等组成，施工现场地面高程为31.0m-31.4m，泵站底板建基面高程为20.38m，钻探资料表白，地基18.5m-31.4m高程范围内为黏土，12.0m-18.5m高程范围内为中砂，该砂层地下水具有承压性，承压水位为29.5m。承包人在施工进水方案中提出，基坑开挖时需要采用降水措施，降水方案有管井降水和轻型井点降水两个方案。
　　根据施工需要，本工程重要采用泵送混凝土施工，现场布置有混凝土拌合系统、钢筋加工厂、木工厂，预制构件厂、油料库等临时设施，其平面布置示意图如下。

图中①、②、③、④、⑤为临时设施（混凝土拌合系统、零星材料仓库、预制构件厂、油料库、生活区）代号。
　　问题
　　1．根据有利生产、方便生活、易于管理、安全可靠的原则，指出示意图中代号中①、②、③、④、⑤所相应临时设施的名称。
　　2．简要说明基坑开挖时需要降水的理由，指出哪个降水方案较合用于本工程，并说明理由。
　　3．根据《建设工程安全生产管理条例》，承包人应当在图中哪些地点和设施附近设立安全警示标志？
　　4．根据《特种作业人员安全技术考核管理规则》和本工程施工的实际情况，本工程施工涉及哪些特种作业？
答案

　　1．①生活区
　　②零星材料仓库
　　③混凝土拌合系统
　　④预制构件厂
　　⑤油料库
　　2．（1）降水理由：该地基承压水位（29.5m）高于建基面（20.38m）（1分），建基面以下黏性土隔水层厚度（1.88m）较薄，不满足压重规定（2分）
　　（2）管井降水方案合用于本工程（1分），理由是中砂地层承压水位较高，涌水量较大（2分）
3．施工现场入口、原料库、配电房、基坑边沿（或下基坑道路）、塔机、脚手架等。

　　4．本工程特种作业涉及：电工作业、起重机械操作、金属（或钢筋）焊接作业、高处作业等。
案例10（水闸施工）2023
　　背景资料
　　某水利枢纽加固改造工程涉及以下工程项目：
　　(1)浅孔节制闸加固。重要内容涉及：底板及闸墩加固、公路桥及以上部分拆除重建等。浅孔闸设计洪水位29.5m;
　　(2)新建深孔节制闸。重要内容涉及：闸室、公路桥、新挖上、下游河道等。深孔闸位于浅孔闸右侧(地面高程35.Om左右);
　　(3)新建一座船闸。重要内容涉及：闸室、公路桥、新挖上、下游航道等;
　　(4)上、下游围堰填筑;
　　(5)上、下游围堰拆除。
　　按工程施工需要，枢纽加固改造工程布置有混凝土拌和系统、钢筋加工厂、木工加工厂、预制构件厂、机修车问、地磅房、油料库、生活区、停车场等。枢纽布置示意图如下图所示。示意图中①、②、③、④、⑤为临时设施(涉及混凝土拌合系统、地磅房、油料库、生活区、预制构件厂)代号。有关施工基本规定有：
　　(1)施工导流采用深孔闸与浅孔闸互为导流。深孔闸在浅孔闸施工期内能满足非汛期十年一遇的导流标准。枢纽所处河道的汛期为每年的6、7、8三个月。
　　(2)在施工期间，连接河道两岸村镇的县级公路不能中断交通。施工前通过枢纽工程的县级公路的线路为A→B→H→F→G。
　　(3)工程2023年3月开工，2023年12月底竣工，协议工期22个月。
　　(4)2023年汛期枢纽工程基本具有设计排洪条件。

　　问题
　　1.按照合理布置的原则，指出示意图中代号①、②、③、④、⑤所相应的临时设施的名称。
　　2.指出枢纽加固改造工程项目中哪些是控制枢纽工程加固改造工期的关键项目，并简要说明合理的工程项目建设安排顺序。
　　3.指出新建深孔闸(竣工前)、浅孔闸加固(施工期)、新建船闸(2023年8月)这三个施工阶段两岸的交通路线。
4.工程施工期间，应在示意图中的哪些地点和设施附近设立安全警示标志?
答案：
　　1.(10分)
　　①：地磅房(2分)
　　②：混凝土拌和系统(2分)
　　③：油料库(2分)
　　④：预制构件厂(2分)
　　⑤：生活区(2分)
　　2.(10分)
　　新建深孔闸(含新挖上、下游河道)、上下游围堰填筑、浅孔闸加固、上下游围堰拆除(4分)。
　　第一步施工新建深孔闸(含新挖上下游河道)(1分)，使之在2023年汛后尽早具有导流条件;
　　第二步随后实行上下游围堰填筑;(1分)
　　第三步再实行浅孔闸加固工作;(1分)
　　第四步实行上下游围堰拆除，2023年汛前枢纽工程基本具有设计排洪条件(2分)。
　　新建船闸(含新挖上下游航道)均无度汛规定，可作为深、浅孔闸工程的调剂工作面(1分)。
　　3.(6分)
　　新建深孔闸阶段(竣工前)：
　　A→B→C→D→H→F→G(2分)
　　浅孔闸加固阶段(施工期)：
　　A→B→C→I→H→D→E→F→G(2分)
　　新建船闸2023年8月份：
　　A→B→C→I→H→F→G(2分)
　　4.(4分)
　　施工现场入口处：A点附近、E点附近、F点附近(答对2处1分)
　　船闸基坑入口、J点附近、深孔闸基坑入口K点附近、浅孔闸基坑入口L点附近(答对2处1分)
　　油料库处(1分)
木工加工厂(1分)
