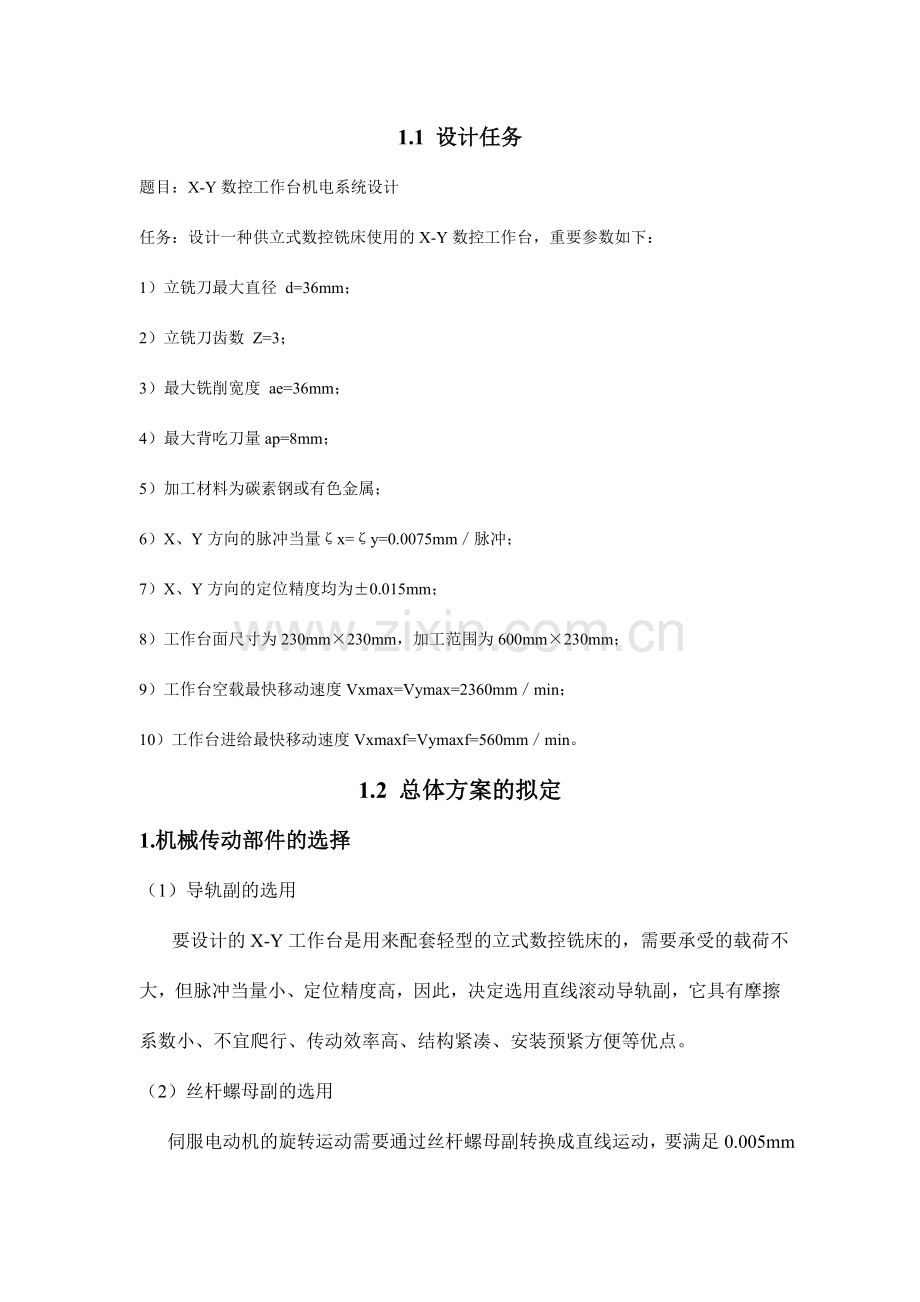

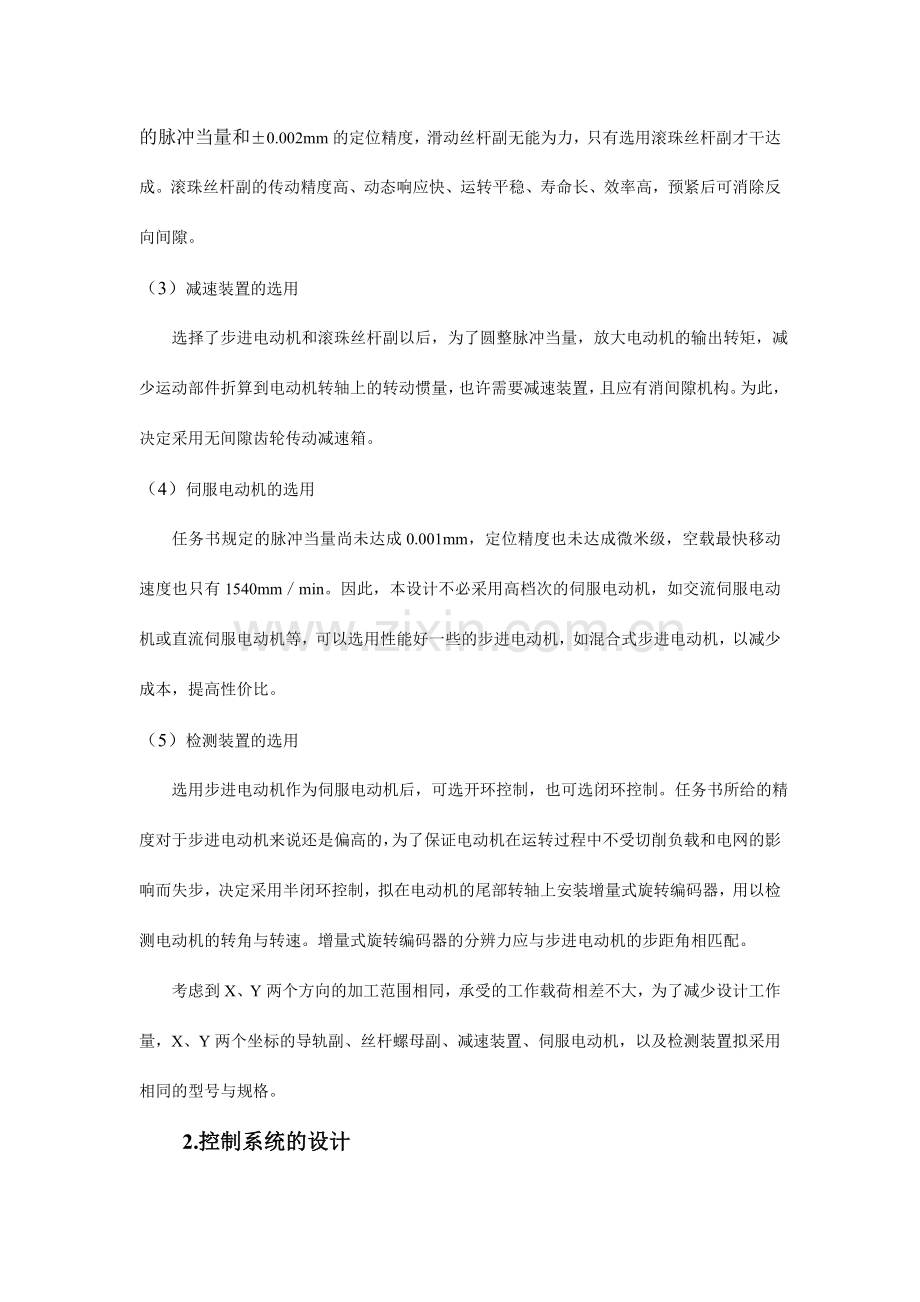

1.1 设计任务题目：X-Y数控工作台机电系统设计任务：设计一种供立式数控铣床使用的X-Y数控工作台，重要参数如下：1） 立铣刀最大直径 d=36mm；2） 立铣刀齿数 Z=3；3） 最大铣削宽度 ae=36mm；4） 最大背吃刀量ap=8mm；5） 加工材料为碳素钢或有色金属；6） X、Y方向的脉冲当量x=y=0.0075mm脉冲；7） X、Y方向的定位精度均为0.015mm；8） 工作台面尺寸为230mm230mm，加工范围为600mm230mm；9） 工作台空载最快移动速度Vxmax=Vymax=2360mmmin；10） 工作台进给最快移动速度Vxmaxf=Vymaxf=560mmmin。1.2 总体方案的拟定1. 机械传动部件的选择（1） 导轨副的选用 要设计的X-Y工作台是用来配套轻型的立式数控铣床的，需要承受的载荷不大，但脉冲当量小、定位精度高，因此，决定选用直线滚动导轨副，它具有摩擦系数小、不宜爬行、传动效率高、结构紧凑、安装预紧方便等优点。（2） 丝杆螺母副的选用 伺服电动机的旋转运动需要通过丝杆螺母副转换成直线运动，要满足0.005mm的脉冲当量和0.002mm的定位精度，滑动丝杆副无能为力，只有选用滚珠丝杆副才干达成。滚珠丝杆副的传动精度高、动态响应快、运转平稳、寿命长、效率高，预紧后可消除反向间隙。（3） 减速装置的选用 选择了步进电动机和滚珠丝杆副以后，为了圆整脉冲当量，放大电动机的输出转矩，减少运动部件折算到电动机转轴上的转动惯量，也许需要减速装置，且应有消间隙机构。为此，决定采用无间隙齿轮传动减速箱。（4） 伺服电动机的选用 任务书规定的脉冲当量尚未达成0.001mm，定位精度也未达成微米级，空载最快移动速度也只有1540mmmin。因此，本设计不必采用高档次的伺服电动机，如交流伺服电动机或直流伺服电动机等，可以选用性能好一些的步进电动机，如混合式步进电动机，以减少成本，提高性价比。（5） 检测装置的选用 选用步进电动机作为伺服电动机后，可选开环控制，也可选闭环控制。任务书所给的精度对于步进电动机来说还是偏高的，为了保证电动机在运转过程中不受切削负载和电网的影响而失步，决定采用半闭环控制，拟在电动机的尾部转轴上安装增量式旋转编码器，用以检测电动机的转角与转速。增量式旋转编码器的分辨力应与步进电动机的步距角相匹配。考虑到X、Y两个方向的加工范围相同，承受的工作载荷相差不大，为了减少设计工作量，X、Y两个坐标的导轨副、丝杆螺母副、减速装置、伺服电动机，以及检测装置拟采用相同的型号与规格。2. 控制系统的设计1） 设计的X-Y工作台准备用在数控铣床上，其控制系统应当具有单坐标定位、两坐标直线插补与圆弧插补的基本功能，所以控制系统应当设计成连续控制型。2） 对于步进电动机的半闭环控制，选用MCS-51系列的8位单片机AT89C52作为控制系统的CPU，应当可以满足任务书给定的相关指标。3） 要设计一台完整的控制系统，在选择CPU之后，还需要扩展程序存储器、数据存储器、键盘与显示电路、I/O接口电路、D/A转换电路、串行接口电路等。4） 选择合适的驱动电源，与步进电动机配套使用。3. 机械传动部件的计算与选型1. 导轨上移动部件的重量估算按照下导轨上面移动部件的重量来进行估算。涉及工件、夹具、工作平台、上层电动机、减速箱、滚珠丝杆副、直线滚动导轨副、导轨座等，估计重量约为1000N。2. 铣削力的计算设零件的加工方式为立式铣削，采用硬质合金立铣刀，工件的材料为碳钢。则有表3-7查得立铣时的铣削力计算公式为：Fc=今选择铣刀直径d=50mm，齿数Z=3，为了计算最大铣削力，在不对称铣削情况下，取最大铣削宽度ae=50mm，背吃刀量ap=8mm，每齿进给量fz=0.1mm，铣刀转速n=1500rmin。则由公式求得最大铣削力：Fc=采用立铣刀进行圆柱铣削时，各铣削力之间的比值可由表3-5查得3-4a，考虑逆铣时的情况，可估算三个方向的铣削力分别为：Ff=1.1Fc1771N，Fe=0.38Fc611.8N，Ffn=0.25Fc402.5N。图3-4a为卧铣情况，现考虑立铣，则工作台收到垂直方向的铣削力Fz=Fe=611.8N，受到水平方向的铣削力分别为Ff和Ffn。今将水平方向较大的铣削力分派给工作台的纵向（丝杆轴线方向），则纵向铣削力Fx=Ff=1771N，径向铣削力Fy=Ffn=402.5N。3. 直线滚动导轨副的计算与选型（1） 滑块承受工作载荷Fmax的计算及导轨型号的选取 工作载荷是影响直线滚动导轨副使用寿命的重要因素。设计中的X-Y工作台为水平布置，采用双导轨、四滑块的支承形式。考虑最不利的情况，即垂直于台面的工作载荷所有由一个滑块承担，则单滑块所受的最大垂直方向载荷为：Fmax=G4+F 其中，移动部件重量G=800N，外加载荷F=Fz=611.8N，代入上式，得最大工作载荷Fmax=811.8N。查表3-41，根据工作载荷Fmax=811.8N，初选直线滚动导轨副的型号为KL系列的JSA-LG15型，其额定动载荷Ca=7.94kN，额定静载荷C0a=9.5kN。任务书规定工作台面尺寸为230mm230mm，加工范围为600mm230mm，考虑工作行程应留有一定余量，查表3-35，按标准系列，选取导轨的长度为640mm。（2） 距离额定寿命L的计算 上述选取的KL系列的JSA-LG15型导轨副滚道硬度为60HRC，工作温度不超过100，每根导轨上配有两只滑块，精度为4级，工作速度较低，载荷不大。查表3-36表3-40，分别取硬度系数fH=1.00、接触系数fc=0.81、精度系数fR=0.9、载荷系数fW=1.5，代入式子得距离寿命： L=远大于盼望值50Km，故距离额定寿命满足规定。4. 滚珠丝杆螺母副的计算与选型（1） 最大工作载荷Fm的计算 如上所述，在立铣时，工作台受到进给方向的载荷（与丝杆轴线平行）Fx=1771N，受到横向的载荷（与丝杆轴线垂直）Fy=402.5N，受到垂直方向的载荷（与工作台面垂直）Fz=611.8N。已知移动部件总重量G=800N，按矩形导轨进行过计算，查表3-29，取颠覆力矩影响系数K=1.1，滚动导轨上的摩擦因数=0.005。求得滚珠丝杆副的最大工作载荷：Fm=KFx+（Fz+Fy+G）=1.11771+0.005（611.8+402.5+800）1957N(2) 最大动载荷FQ的计算 设工作台在承受最大铣削力时的最快进给速度v=560mmmin，初选丝杆导程Ph=5mm，则此时丝杆转速n=vPh=120r/min。取滚珠丝杆的使用寿命T=15000h，代入L0=60nT/10 , 得丝杆寿命系数L0=108（单位为：10 r）。查表3-30，取载荷系数fW=1.2，滚道硬度为60HRC时，取硬度系数fH=1.0，代入式子求得最大动载荷： FQ=（3） 初选型号 根据计算出的最大动载荷和初选的丝杆导程，查表3-31，选择济宁博特精密丝杆制造有限公司生产的CM3205-4型滚珠丝杆副，为内循环固定反向器单螺母式，其公称直径为32mm，导程为5mm，循环滚珠为4圈1列，精度等级取5级，额定动载荷为13675N，大于FQ，满足规定。（4） 传动效率的计算 将公称直径d0=32mm，导程Ph=5mm，代入=arctanPh(d0)，得丝杆螺旋升角=2.85。将摩擦角=10，代入=tantan（+），得传动效率=94.4。（5） 刚度的演算 1）X-Y工作台上下两层滚珠丝杆副的支承均采用“单推-单推”的方式。丝杆的两端各采用一对推力角接触球轴承，面对面组配，左、右支承的中心距离约为a=500mm；钢的弹性模量E=2.110 MPa；查表3-31，得滚珠直径Dw=3.175mm，丝杆底径d2=28.2mm，丝杆截面积S=d24=624.26mm。算得丝杆在工作载荷Fm作用下产生的拉/压变形量1=Fma/（ES）=19575002.110 624.26=0.0075mm。 2）根据公式Z=（d0Dw）3，求得单圈滚珠数Z=30；该型号丝杆为单螺母，滚珠的圈数列数为31，代入公式：Z=Z圈数列数，得滚珠总数量Z=90。丝杆预紧时，取轴向预紧力Fyj=Fm/3=652N。则由公式得滚珠与螺纹滚道间的接触变形量 20.0021mm。由于丝杆加有预紧力，且为轴向负载的1/3，所以实际变形量可减少一半，取 2=0.0011mm。 3）将以上算出的1和2代入总=1+2，求得丝杆总变形量（相应跨度500mm） 总0.0086mm=8.6m。 设计中，丝杆的有效行程为230mm，由表3-27知，5级精度滚珠丝杆有效行程在=315mm时，行程偏差允许达成23m，可见丝杆刚度足够。（6） 压杆稳定性校核 根据公式计算失稳时的临界载荷Fk。查表3-34，支承系数fK=1；由丝杆底径d2=28.2mm，求得截面积惯性矩I=d26431027.45mm 压杆稳定安全系数K取3（丝杆卧式水平安装）；滚动螺母至轴向固定处的距离a取最大值500mm。代入公式得临界载荷Fk85657.1N，远大于工作载荷Fm=1771N，故丝杆不会失稳。 综上所述，初选的滚珠丝杆副满足使用规定。5. 步进电动机减速箱的选用为了满足脉冲当量的设计规定，增大步进电动机的输出转矩，同时也为了使滚珠丝杆和工作台的转动惯量折算到电动机转轴上尽也许地小，今在步进电动机的输出轴上安装一套齿轮减速箱。采用一级减速，步进电动机的输出轴与小齿轮联接，滚珠丝杆的轴头与大齿轮联接。其中大齿轮设计成双片结构，采用弹簧错齿法消除侧隙。已知工作台的脉冲当量=0.0075mm脉冲，滚珠丝杆的导程Ph=5mm，初选步进电动机的步距角=0.75。根据公式算得减速比：i=（Ph）（360）=（0.755）（3600.0075）=25/18本设计选用常州市新月电机有限公司生产的JBF-3型齿轮减速箱。大小齿轮模数均为1mm，齿数比为50:36，材料为45调质钢，齿表面淬硬后达55HRC。减速箱中心距为（50+36）/2mm=43mm，小齿轮厚度为20mm，双片大齿轮厚度均为10mm。6. 步进电动机的计算与选型（1） 计算加在步进电动机转轴上的总转动惯量Jeq已知：滚珠丝杆的公称直径d0=32mm，总长l=500mm，导程Ph=5mm，材料密度=7.8510 kgcm；移动部件总重力G=800N；小齿轮宽度b1=20mm，直径d1=36mm；大齿轮宽度b2=20mm，直径d2=50mm；传动比i=25:18。如表4-1所示，算得各个零部件的转动惯量如下：滚珠丝杆的转动惯量Js=拖板折算到丝杆上的转动惯量Jw=小齿轮的转动惯量Jz1=大齿轮的转动惯量Jz2=初选步进电动机型号为90BYG2602，为两相混合式，由常州宝马集团公司生产，二相八拍驱动时步距角为0.75，从表4-5查得该型号电动机转子的转动惯量Jm=4kgcm。则加在步进电动机转轴上的总转动惯量为： Jeq=Jm+Jz1+（Jz2+Jw+Js）i=7.12kgcm（2） 计算加在步进电动机转轴上的等效负载转矩Teq（分快速空载起动和承受最大工作载荷两种情况进行计算。）1） 快速空载起动时电动机转轴所承受的负载转矩Teq1由式子可知，Teq1涉及三部分：一部分是快速空载起动时折算到电动机转轴上的最大加速转矩Tamax；一部分是移动部件运动时折算到电动机转轴上的摩擦转矩Tf；尚有一部分是滚珠丝杆预紧后折算到电动机转轴上的附加摩擦转矩T0。由于滚珠丝杆副传动效率很高，根据公式可知T0相对于Tamax和Tf很小，可以忽略不计。则有： Teq1=Tamax+Tf根据公式，考虑传动链的总效率，计算快速空载起动时折算到电动机转轴上的最大加速转矩： Tamax=（2Jeqnm）（60ta）式中 nm相应空载最快移动速度的步进电动机最高转速，单位为rmin； Ta步进电动机由静止到加速度至nm转速所需的时间，单位为s。其中： nm=（Vmax）（360）式中 Vmax空载最快移动速度，任务书指定为1540mm/min； 步进电动机步距角，预选电动机为0.75； 脉冲当量，=0.005mm脉冲。将上式各值代入式子算得nm=641.67rmin。设步进电动机由静止到加速至nm转速所需时间ta=0.4s，传动链总效率=0.7。则由式子求得：Tamax= 由式子可知，移动部件运动时，折算到电动机转轴上的摩擦转矩为：Tf=（Fz+G）Ph（2i）式中 导轨的摩擦因数，滚动导轨取0.005； Fz垂直方向的铣削力，空载时取0； 传动链总效率，取0.7。则由式子得： Tf= 最后由式子求得快速空载起动时电动机转轴所承受的负载转矩：Teq1=Tamax+Tf=0.173Nm2） 最大工作负载状态下电动机转轴所承受的负载转矩Teq2 由式子可知，Teq2涉及三部分：一部分是折算到电动机转轴上的最大工作负载转矩Tt；一部分是移动部件运动时折算到电动机转轴上的摩擦转矩Tf；尚有一部分是滚珠丝杆预紧后折算到电动机转轴上的附加摩擦转矩T0，T0相对于Tt和Tf很小，可以忽略不计。则有：Teq2=Tt+Tf 其中，折算到电动机转轴上的最大工作负载转矩Tt由式子计算。本设计中对滚珠丝杆进行计算的时候，已知沿着丝杆轴线方向的最大进给载荷Fx=2291.87N，则有： Tt=再由式子计算垂直方向承受最大工作负载（Fz=791.74N）情况下，移动部件运动时折算到电动机转轴上的摩擦转矩： Tf=最后由式子求得最大工作负载状态下电动机转轴所承受的负载转矩为： Teq2=Tt+Tf=1.456Nm通过上述计算后，得到加在步进电动机转轴上的最大等效负载转矩应为： Teq=maxTeq1，Teq2= 1.456Nm（3） 步进电动机最大静转矩的选定 考虑到步进电动机的驱动电源受电网电压影响较大，当输入电压减少时，其输出转矩会下降，也许导致丢步，甚至堵转。因此，根据Teq来选择步进电动机的最大静转矩时，需要考虑安全系数。本设计中安全系数K=4，则步进电动机的最大静转矩应满足： Tjmax4Teq=41.456Nm=5.824Nm上述初选的步进电动机型号为90BYG2602，由表4-5查得该型号电动机的最大静转矩Tjmax=6Nm。可见满足规定。（4） 步进电动机的性能校核1） 最快工进速度时电动机输出转矩校核 任务书给定工作台最快工进速度Vmaxf=560mmmin，脉冲当量=0.0075mm脉冲，由式子求出电动机相应的运营频率fmaxf=560（600.005）Hz2560Hz。从90BYG2602电动机的运营矩频特性曲线图6-24可以看出，在此频率下，电动机的输出转矩Tmaxf5.6Nm，远远大于最大工作负载转矩Teq2=1.456Nm，满足规定。2） 最快空载移动时电动机输出转矩校核 任务书给定工作台最快空载移动速度Vmax=2360mmmin，仿照式子求出电动机相应的运营频率fmax=2360（600.0075）Hz=5244Hz。从图6-24查得，在此频率下，电动机的输出转矩Tmax=3.5Nm，大于快速空载起动时的负载转矩Teq2=1.456Nm，满足规定。3） 最快空载移动时电动机运营频率校核 与最快空载移动速度Vmax=2360mmmin相应的电动机运营频率为fmax=5133.3Hz。查表4-5可知90BYG2602电动机的空载运营频率可达20230Hz，可见没有超过上限。4） 起动频率的计算 已知电动机转轴上的总转动惯量Jeq=7.12kgcm，电动机转子的转动惯量Jm=4kgcm，电动机转轴不带任何负载时的空载起动频率fq=1800Hz（查表4-5）。则由式子可以求出步进电动机克服惯性负载的起动频率： fL=上式说明，要想保证步进电动机起动时不失步，任何时候的起动频率都必须小于614Hz。事实上，在采用软件升降频时，起动频率选得更低，通常只有100Hz（即100脉冲s）。综上所述，本设计中工作台的进给传动选用90BYG2602步进电动机，完全满足设计规定。
