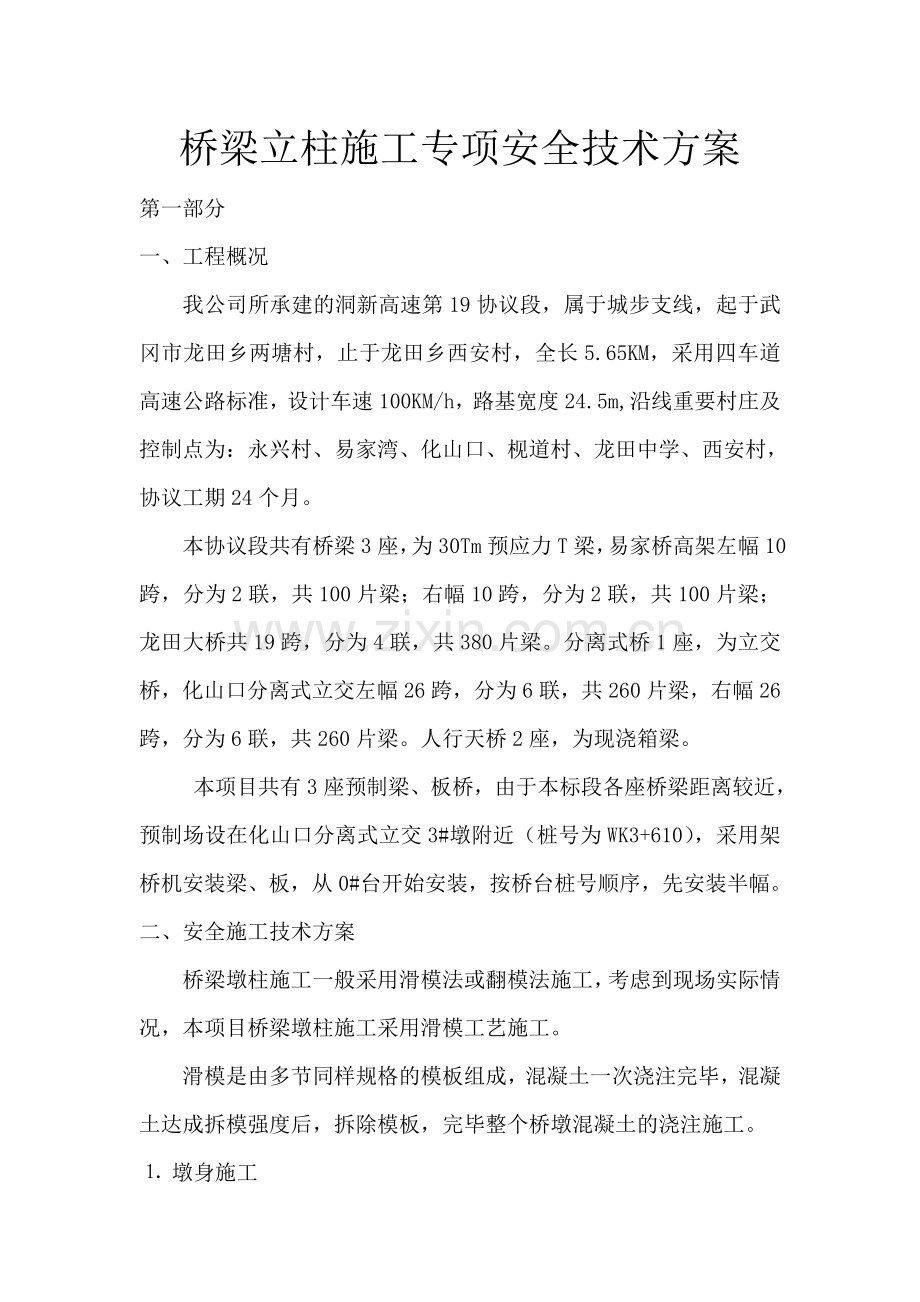

桥梁立柱施工专项安全技术方案第一部分一、工程概况我公司所承建的洞新高速第19协议段，属于城步支线，起于武冈市龙田乡两塘村，止于龙田乡西安村，全长5.65KM，采用四车道高速公路标准，设计车速100KM/h，路基宽度24.5m,沿线重要村庄及控制点为：永兴村、易家湾、化山口、枧道村、龙田中学、西安村，协议工期24个月。本协议段共有桥梁3座，为30Tm预应力T梁，易家桥高架左幅10跨，分为2联，共100片梁；右幅10跨，分为2联，共100片梁；龙田大桥共19跨，分为4联，共380片梁。分离式桥1座，为立交桥，化山口分离式立交左幅26跨，分为6联，共260片梁，右幅26跨，分为6联，共260片梁。人行天桥2座，为现浇箱梁。 本项目共有3座预制梁、板桥，由于本标段各座桥梁距离较近，预制场设在化山口分离式立交3#墩附近（桩号为WK3+610），采用架桥机安装梁、板，从0#台开始安装，按桥台桩号顺序，先安装半幅。二、安全施工技术方案桥梁墩柱施工一般采用滑模法或翻模法施工，考虑到现场实际情况，本项目桥梁墩柱施工采用滑模工艺施工。滑模是由多节同样规格的模板组成，混凝土一次浇注完毕，混凝土达成拆模强度后，拆除模板，完毕整个桥墩混凝土的浇注施工。 墩身施工墩身施工流程重要有：地基解决、支架搭设、钢筋加工及安装、模板加工及安装、混凝土浇注、支架拆除等。其中支架搭设和滑模施工是施工的重点，也是安全工作的防控重点。 地基解决支架搭设前，先对地基进行整平压实，整平夺实范围每侧超过支架搭设范围50cm，并在四周开挖排水沟，保证地表水及时排出和地基不受水浸泡。 对陡峭地形，应分级开挖成台阶，保证支架系统受力均衡。 支架搭设支架系统是施工人员进行钢筋安装、模板提高安装及拆卸、混凝土浇注的操作平台，重要考虑钢筋模板提高、施工机具人员负荷进行布设。支架采用483.5mm 钢管脚手架搭设。支架立杆纵横间距 80cm， 横杆步距 120cm，立杆下垫1010cm木方。立杆纵横均设3排，在高度方向上每隔5m,通过横杆将支架系统环抱紧锁在已经浇筑成形的墩身上。第1排钢管距内排钢管40cm，其它按纵横间距80cm布置。支架系统内侧分设四个模板提高吊装点，在第2排立杆顶部安装8cm型钢作为横梁，用手工葫芦提高模板，横梁下立杆加密布设，间距40cm。为加强支架系统整体稳定性，四周布置4道剪刀撑，每次施工层段上下到底，并在内侧四角水平间步布置锁口杆。支架操作平台上铺木跳板，并用铁丝绑扎牢固， 操作平台内外设1.2米高扶手栏杆。支架外侧用短钢管搭设60cm宽之字形人梯， 人梯每级不大于30cm。 操作平台、栏杆、人梯及平台与墩身间均安装安全网。立杆、横杆、剪刀撑的有效搭接长度不小于40cm，且不少于2个扣件紧固，钢管头部露出扣件不小于10cm。底部立杆采用不同长度的脚手管，参差布置，使相邻立杆上部接头互相错开，不在同一平面上。立杆与横杆相交时应用直角扣件扣紧,不得隔步设立或漏掉。同时注意立杆、横杆接长点应错开布置。剪刀撑的斜杆除两端用旋转扣件与立杆或横杆扣紧外，在其中间应增长24个扣结点。剪刀撑斜杆两端扣件与立杆节点的距离不宜大于20cm，斜杆最下面与立杆连接点离地面不宜大于50cm，以保证支架稳定。 钢筋加工及安装钢筋严格按照设计图纸制作在钢筋加工工房加工，加工好后应分门别类放好，挂上标示铭牌。钢筋通过葫芦人工提高至操作平台，安装时，严格控制钢筋间距和保护层厚度，采用双面焊接。电焊、气割及机械连接操作均规定具有相关资质人员按操作规程进行。钢筋根据每次浇注混凝土高度分节段安装。2.拆除支架施工完毕后，即可拆除支架平台。支架拆除时，严格按照由上而下，先绑先拆，后绑后拆的原则进行。拆除注意统一协调,互相配合，上下呼应，防止意外情况发生。拆下的脚手管应用绳索吊下，严禁高空直接下扔。3. 横系梁、盖梁施工横系梁、盖梁模板采用定制钢模板，单块模板尺寸分别为 120140 cm （横系梁）、200140 cm （盖梁底模、侧模），单块最大重量200Kg。横系梁、盖梁模板采用穿心棒支撑。侧模用12cm型钢加固，内楞间距80cm，外楞间距100cm。用25圆钢加工丝杆对拉，外套塑料套管，拉杆纵横间距150cm。用483.5mm钢管脚手架搭设施工操作平台。支架立杆纵横间距1.0m，横杆步距1.5m，立杆外侧设立2道剪刀撑，立杆下垫1010cm木方。支架最内层钢管离墩身20cm，通过木楔将支架系统支撑在已经浇筑成形的墩身上。支架操作平台上铺木跳板，并用铁丝绑扎牢固，操作平台内外设1.2米高扶手拉杆。支架外用短钢管搭设60cm宽人梯，人梯每级不大于30cm。操作平台、栏杆、人梯均按规定安装安全网。当横系梁、盖梁混凝土强度达成设计强度的75%后，方可拆除支支撑系统。拆除前先用绳索将工字钢系牢，待工字钢下降20cm左右时，再人工依次拆除底模、木方、工字钢，最后拆除穿心棒和脚手管支架。钢筋加工安装、混凝土浇注工艺项同墩身施工工艺。第二部分桥梁立柱施工危险源辨认、分析和防止措施一、重大危险源的辨认根据桥梁主柱施工的特点，施工中容易导致不安全因素的危险源重要有： 1、支架坍塌 2、高处坠落 3、物体打击 4、机械伤害 5、触电二、对重大危险源的评价1、支架坍塌-因支架系统设计不科学、不合理，搭设安装不规范,导致支架系统坍塌,对人身或机械导致伤害或损害的。2、高处坠落-在搭设支架时或在支架顶安装模板、钢筋,浇筑砼时进行的高处作业,也许高处坠落而导致人身伤害的。3、物体打击-高空坠落及水平崩溅物体导致人身安全伤害的。4、机械伤害-机械（砼搅拌机、砼运送车、砼输送泵、吊车等）运转工作时，因机械意外故障或违规操作也许导致人身伤害或机械损害的。5、触电-工程外侧边沿距外电高压线路未达成安全距离，用电设备未做接零或接地保护，保护设备性能失效，移动或照明使用高压,违规使用和操作电气设备，对人身导致伤害或损害的。三、防止措施（一）危险源的综合防止、控制措施1、对重大危险要采用“两个控制”，即前期控制、施工过程控制。（1）前期控制：工程开工前在编制施工组织设计或专项施工方案时，针对工程的各种危险源，制定出防控措施。（2）施工过程控制：在工程施工过程中，严格按照各项操作规程和专项安全施工方案施工和监督检查，认真贯彻整改。2、加强安全生产的综合管理。（1）认真贯彻各级安全生产责任制，建立健全各项管理制度，杜绝一切人为事故的发生。（2）加强对员工队伍人员的安全教育，提高作业人员素质和安全生产自我保护意识。（3）增强各级管理人员安全责任意识,加强安全专业知识培训。（4）严格加强各种危险源防止管理工作，结合工程特点，针对确认的危险源实行相应的防止控制措施。3、切实加强安全交底制度的贯彻（1）交底必须在施工作业前进行，任何项目在没有交底前不准施工作业。（2）交底工作一般在施工现场项目部实行。（3）交底必须履行交底人和被交底人的签字模式，附入安全生产台帐备查。（4）被交底者在执行过程中，必须接受项目部的管理、检查、监督、指导，交底人也必须进一步现场，检查交底后的执行贯彻情况,发现有不安全因素,应立即采用有效措施,杜绝事故隐患。（二）支架搭设安全措施1、在支架搭设前，进行必要的场地整平压实，保证地基具有足够的强度，避免支架底座下沉变形。2、严格控制支架材料的进场质量，使用符合国家标准的钢管和扣件，由技术、质检、物资部门把关，严禁劣质产品进入施工现场。3、支架搭设必须由专业架子工完毕，必须持证上岗，严格按照技术设计规定及安全技术交底实行。 4、作业人员必须严格遵守高空作业安全操作规程，使用的各种工具、用品应有防止坠落的防护措施，严禁随意向下抛掷各种工具、物料。5、高空作业必须设立安全设施，如：作业平台的走道板，安全网，护拦，井字爬梯等，并进行检查，发现问题及时解决，保证安全可靠。6、搭设时必须在脚手架外围增长剪刀斜撑，保证支架整体牢固可靠。7、施工中扣件螺栓必须上平拧牢，特别是立杆对接扣件的质量及螺栓必须保证牢固可靠，并由专人检查使用质量8、夜间或恶劣天气（遇有6级以上风力）不得进行脚手架搭设作业。9、脚手架搭设完毕后，应跨越铁路和公路，在距离横跨段两端50m处设立交通安全警示标志，在过往通道进出口处设立防撞挡墙，防止过往车辆对支撑系统的碰撞。10、凡患有高血压、心脏病及不宜从事高处作业的人员，严禁参与高处作业工作。（三）钢筋、模板、砼施工安全措施1、模板采用定型组合钢模拼接而成，钢模上的横、竖肋间距根据计算拟定，以保证钢模板的刚度。2、横系梁、盖梁施工选用的穿心棒、工字钢等应通过受力验算，保证质量和安全。 3、模板安装由专职起重指挥指挥吊车作业，在安装前要熟知作业区域的地形、地质情况，选择可靠的基础区域停车支腿作业，并做到平稳、牢固、可靠。施工前必须认真检查使用的工具、用品的安全性能，特别是钢丝扣、卡环的磨损情况，发现问题及时报告或更换。4、钢筋在加工场加工，现场进行钢筋绑扎，作业人员严格按照钢筋施工操作规程实行。5、作业人员必须严格遵守高空作业安全操作规程，使用的各种 工具、用品应有防止坠落的防护措施，严禁随意向下抛掷各种工具、物料。6、施工前必须对现场的安全设施，如：作业平台的走道板，安全网，护拦，爬梯等进行检查，保证安全可靠。7、砼浇注施工大部分人员集中在作业平台上，作业面必须有足够的空间，便于施工人员的位置转换及工具、用品摆放。8、为防止高空坠落和物体打击，在其周边边沿10m范围设立安全警戒线，并设立警示标志。9、夜间施工保证投入足够的照明设施。10、全体施工人员必须服从安排，听从指挥，严格遵守施工现场的规定，严格执行施工现场安全管理规定规范自身行为，严格执行各自工种、设备的安全操作规程。11、凡患有高血压、心脏病及不宜从事高处作业的人员，严禁参与高处作业工作。（四）防止物体打击安全措施1、加强对员工的安全知识教育，提高安全意识和技能。2、凡现场人员必须对的佩戴符合标准规定的安全帽。3、经常进行安全检查，对于凡有也许导致落物或对人员形成打击威胁的部位，必须进行日巡查，保证其安全可靠。4、对于吊装作业除设指挥人员外，对有危险区域应增设警戒人员，以保证人身安全。5、施工现场严禁抛掷作业（其中涉及架体拆除，模板支撑拆除及垃圾废料清理）。6、起重作业人员必须做到持证上岗、同时有一定的操作经验和技能，熟悉操作规程。司索人员应有严格注意被吊物的整体状态，运营区域路线及其危险性。如有也许对作业人员形成威胁，必须通报指挥人员暂停滞作业。7、作业前安全管理人员及操作手必须对设备进行检查和空戴运营，在拟定无端障情况时方能进行作业。（五）机械设备使用安全措施1、对所有各种机械设备进场后，必须由设备部负责人会同安全员和使用机械的人员共同对该机械设备进行进场验收工作，经验收发现安全防护装置不齐全的或有其它故障的应退回设备保障部门进行维修和安装。2、设备安装调试合格后，应进行检查，并按标准规定对该设备进行验收，经项目部组织验收合格后方能正常使用。3、使用前要对设备使用人员进行必要的安全技术交底和教育工作，使用人员必须严格执行交底内容及按操作规程操作。4、使用中要经常对该设备进行维修保养，停止使用后切断电源并锁好电闸箱。5、各种机械设备必须专人专机，凡属特种设备，其操作负责人要按规定每周对施工现场的所有机械设备进行检查，发现问题及隐患及时解决解决，保证机械设备的完好，防止机械伤害事故的发生。（六）安全用电措施1、在建工程外侧与外电高压线路未达成安全距离应增设屏障遮栏、围栏或保护网等防护。 2、施工现场专用的中性点直接接地的供电线路必须实行TNSR接零保护系统，同时必须做到三级控制两级保护，电箱为标准电闸箱，并采用防雨、防潮措施。 3、电气设备应根据地区或系统规定，做保护接零或做保护接地,不得一部分设备做保护接零，另一部分设备做保护接地。 4、必须由持有合格证件的专职电工，负责现场临时用电管理及安拆。 5、对新调入工地的电气设备，在安装使用前，必须进行检查测试。经检测合格方能投入使用。 6、专职电工对现场电气设备每月进行巡查，项目部每月对施工用电系统、漏电保护器进行一次全面系统的检查。 7、配电箱设在干燥通风的场合，周边不得堆放任何防碍操作、维修的物品，并与被控制的固定设备距离不得超过3 米。安装和使用按“一机、一闸、一箱、一漏”的原则，不能同时控制两台或两台以上的设备，否则容易发生误操作事故。 8、配电箱应标明其名称、用途，并做出分路标志,门应配锁，现场停止作业时，应将开关箱断电上锁。 9、照明专用回路设专用漏电保护器，灯具金属外壳做接零保护，室内线路及灯具安装高度低于2.5 米的应使用安全电压。在潮湿和易触及带电体的照明电源必须使用安全电压，电气设备架设或埋设必须符合规定，并保证绝缘良好。任何场合均不能拖地。 10、线路过道应按规定进行架空或地埋，破皮老化线路不准使用。 11、使用移动电气工具和砼振捣作业时，必须按规定穿戴绝缘防护用品。 12、凡从事与用电有关的施工作业时，必须实行电工跟班作业。（七）防止中毒事故的防护措施 1、凡从事有毒有害化学物品作业时，作业人员必须佩戴防毒面具，保证室内通风良好。 2、宿舍内严禁存放有毒有害及化学物品。 3、现场室内采用一律使用独立的锅炉供暖，严禁使用明火照明、取暖，以防止煤气中毒事故，需要独立用煤火取暖的屋室，其炉灶必须设在室外。 4、食堂要在卫生许可证，炊事人员必须持有健康证和体检合格证上岗。其生、熟食物必须分别加工制作存放。凡变质、糜烂的食品,严禁食用,天天要做好防蚊,蝇传染源的控制工作，并保持个人卫生清洁，对食堂做到每日清扫。（八）施工现场防火措施1、加强对员工的消防安全知识教育，提高消防安全意识和防火救灾技能。2、施工现场必须按上级规定建立义务消防队，成员应进行消防专业知识培训和教育，做到有备无患。3、建立明火作业报告制度，凡需明之作业的部位和项目需提前向项目部提出申请，经批准方可进行明火作业，危险性较大的明火作业应有派专人监护。4、配备足量的消防器材、用品和水源，并保证其常备有效，做到防患于未燃。5、严格对易燃易爆物品的管理，严禁将燃油、油漆、乙炔等物品混存于一般材料库房，应有单独保管。6、对易燃物品仓库选址要远离员工宿舍及火源存在区域，同时要增长防护设施。做到防患于未燃。 7、严格对易燃易爆物品的管理，严禁将燃油、油漆、乙炔等物品混存于一般材料库房，应有单独保管。 8、对易燃物品仓库选址要远离员工宿舍及火源存在区域，同时要增长防护设施。 9、临时用房,仓库必须留出足量的消防通道,以备应急之用。10、对于临时线路要加强管理和检查，防止因产生电火花导致火灾。 11、冬季取暖炉应规范管理，符合防火中毒规定。 12、定期对着火源、水源、消防器材等要害部位和设施进行安全检查，发现问题及时解决，将事故隐患消灭于萌芽状态。四、六种危险事故的应急救援措施（一）触电事故应急救援措施1、发生触电事故要在第一时间迅速采用切断电源，并及时向指挥部报告事故情况。2、事故发生后现场应急预案领导小组应立即采用对伤员的急救或据情况送往医院救治。 3、如伤员情况危急及时拨打120 求救以便争取时间。4、物资供应人员应及时将施救所需的医疗器械、辅助器材及时供应到现场，保证抢救顺利进行。5、要对有也许继续导致人员伤害或财产损失的危险源进行清除，以免再次发生事故或导致更大的财产损失.6、对事故现场采用绘图或拍照等必要手段，留存重要痕迹、物证等以便为查处提供可靠依据。7、配合上报主管部门和指挥部开展调查解决工作，并做好为稳定社会和伤亡人员的善后解决工作。（二）机械伤害事故应急救援措施 1、发生机械伤害，要及时停止机械运转，并根据伤害采用相应的救治措施。2、及时逐级上报到预案指挥部,伤势严重的应及时打120 救援。3、出血性外伤应及时采用止血措施，避免伤员因失血过多导致生命危险。4、骨折性外伤，在挪动伤员时要冷静小心，采用对的的方法救护避免伤势扩大。5、脊椎骨折伤员要使受伤者静卧，严禁采用抱、拉、抬腿等方法解决，以防脊椎受伤，导致伤员瘫痪。6、对事故现场要注意保护，以便调查组调查。7、配合上级主管部门和调查组解决，并做好伤员及家属的善后工作。（三）坍塌事故的应急预案措施1、坍塌事故发生后，项目部应急救援小组人员应立即赶往出事地点，积极采用对伤员的救护，同时就逐级上报到应急预案指挥部。2、根据工程环境情况及地点不同，积极采用有效的措施，扼制事故的发展和蔓延。把事故损失减少到最小范围内。3、在抢救伤员的同时，应及时拨打120 急救求救，以便争取时间，减小伤亡。4、物资供应人员应及时将救援所需的物质和器械供应到现场，保证抢救工作的顺利进行。5、对事故现场采用保护或拍照等必要手续，留存重要痕迹物证等，认为事故查处提供完整可靠的依据。6、配合上级主管部门和事故调查组开展调查解决，并做好伤亡人员的善后解决工作。（四）高处坠落事故应急预案措施1、发生坠落事故，现场应急预案小组人员应及时赶往出事地点，积极采用对伤员的救护，同时应逐级上报到应急预案指挥部。2、如属两人以上事故应视其伤害限度一方面对重伤员采用抢救，以免错过挽救时机。3、根据伤员所伤部位采用对的救护手段，骨折伤员尽量避免挪动和拉线。颅骨导致伤害人员特别注意脑震荡，脊椎受伤人员要静卧，防止导致脊椎损伤导致瘫痪。4、严格注意因内伤出血后导致死亡事故。5、现场应急小组的物资供应人员应及时把施救药品器械供应到位。以便使救护工作顺利进行。6、对事故现场要注意保护，并留有痕迹，为调查解决提供可靠依据。7、配合上级主管部门和调查组开展调查解决，并做好伤员及家属有善后工作。（五）火灾事故应急预案措施1、发现火情要立即查清火源点及起火因素，扼制火势发展和蔓延。2、及时拨打119 报警，同时将事故情况上报，预案指挥部以便及时解决。3、现场应急预案小组所有能参战员工运用已备灭火器、消防器材、器具实行救助。4、切断火源及火路，对现场的物资库、易燃易爆物品及时隔离和转移，避免事态扩大和蔓延。5、对现场人员进行清点，如火场亦被火势围困人员要一方面实行有计划的救助。6、在消防人员到来后，服从并协助消防指挥人员采用救助。7、对烧伤及因缺氧导致气窒人员及时采用救护措施，并据情及时送往医院或拨打120 求救。8、对火灾现场也许做证据的物品要注意留存，以便为查处提供有利依据。9、配合上级主管部门和指挥部开展，调查解决，并做好为稳定社会和伤亡人员的善后解决工作。（六）中毒事故应急预案措施1、发生中毒事故要按中毒因素分别采用不同救护措施，如因食物中毒在第一时间内电话报告给应急指挥部，县卫生防疫站及医院及时对中毒人员采用救治。 2、及时判断中毒源和中毒途径，并严格控制有毒物质继续浸受人体及对其别人群导致伤害。 3、如因呼吸道导致中毒，应将中毒人员搬到通风良好和有新鲜空气的地方，采用相应急救措施。 4、协助卫生防疫部门及预案指挥部调查毒物名称、毒性及危害限度并以最快的速度将中毒人员送往医院救治。 5、保护事故现场和证物给事故调查提供可靠依据. 6、做好中毒人员及家属的善后工作。
