新版电气事故处理规程.doc

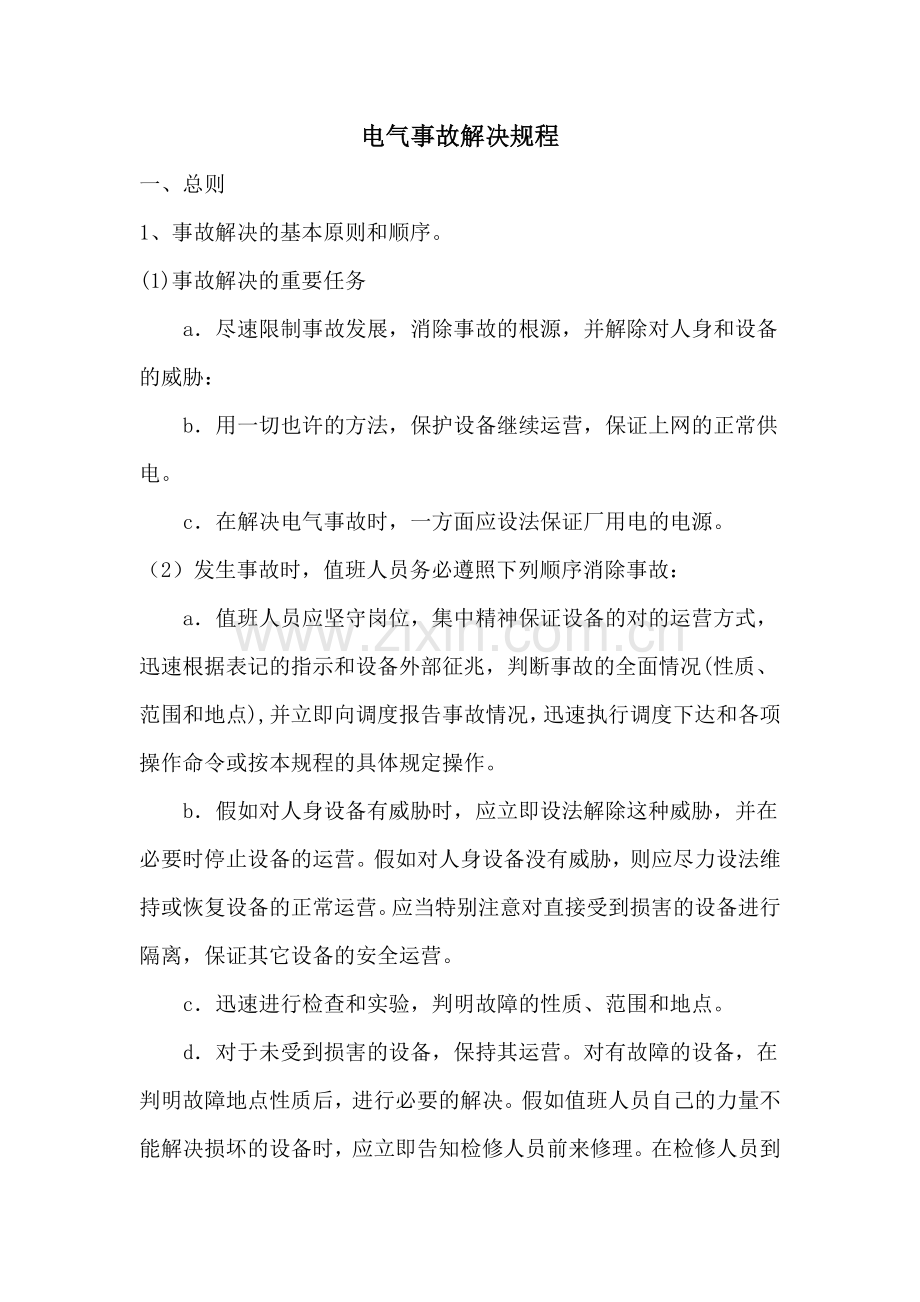

电气事故解决规程一、总则1、事故解决的基本原则和顺序。(1)事故解决的重要任务a尽速限制事故发展，消除事故的根源，并解除对人身和设备的威胁：b用一切也许的方法，保护设备继续运营，保证上网的正常供电。c在解决电气事故时，一方面应设法保证厂用电的电源。（2）发生事故时，值班人员务必遵照下列顺序消除事故：a值班人员应坚守岗位，集中精神保证设备的对的运营方式，迅速根据表记的指示和设备外部征兆，判断事故的全面情况(性质、范围和地点),并立即向调度报告事故情况，迅速执行调度下达和各项操作命令或按本规程的具体规定操作。b假如对人身设备有威胁时，应立即设法解除这种威胁，并在必要时停止设备的运营。假如对人身设备没有威胁，则应尽力设法维持或恢复设备的正常运营。应当特别注意对直接受到损害的设备进行隔离，保证其它设备的安全运营。c迅速进行检查和实验，判明故障的性质、范围和地点。d对于未受到损害的设备，保持其运营。对有故障的设备，在判明故障地点性质后，进行必要的解决。假如值班人员自己的力量不能解决损坏的设备时，应立即告知检修人员前来修理。在检修人员到达之前，值班人员应把工作现场的准备工作做好（例如切断电源、安装接地线、悬挂标示牌等）。e为了防止事故的扩大，必须将事故解决的每一阶段迅速对的地报告电站领导。（3）、解决事故时，必须迅速对的，不应慌乱。匆忙或未经慎重考虑的解决，往往反而会使事故扩大。a在接到解决事故的命令时，必须向发令者反复一次，若命令不清楚或不了解，应再问明白。值班人员只有从他熟悉的领导人处接到解决事故的命令才可进行。安全执行后，要立即报告发令者。b发命令的值班员应熟悉接受命令的人，并要接受命令的人反复他的命令。假如解决命令须根据前一个命令的执行情况来拟定，则应等待受令人的亲自回复，不得经由第三者传达，也不允许根据表记的指示来判断命令执行的情况。c发生事故时，应仔细注视表记和信号指示，在主控制室的值班人员中，务必有人记录各项操作的执行时间（特别按实际操作的先后顺序和与事故有关的现象。d假如在交接班时发生事故，而交接班的签字手续尚未办理结束时，交班人员应当在岗位负责解决，接班人员应以助手身份协助解决。 (4)在本站的设备上发生事故时，当值人员应遵守下列原则顺序消除事故： a根据表计的指示、信号动作情况和设备的外部征象，判断事故的全面情况，并立即报告有关调度。 b假如对人身和设备有威胁时，应立即设法解除这种威胁并在必要时停止设备的运营。假如对人身和设备没有威胁，则应尽力设法保持或恢复设备的正常运营。 c迅速进行检查和实验，判明故障的性质、地点及范围。判明后对故障设备进行必要解决，对所有未受到损坏的设备，保持其运营。 d为了防止事故扩大，当值人员必须积极将事故解决的每一阶段迅速对的地报告调度。 e准时间顺序作好事故解决全过程的记录，并及时召开事故分析会。2事故警报与人员召集和各级人员的互相关系。(1)凡发生重大事故或设备损坏时，当值人员应立即检查解决，并立即报告值班领导。(2)当值值班长是所辖设备事故解决的直接领导人。发生事故时，当值值班长，应迅速对的地向运营管理部门报告事故情况，执行其发布的事故解决操作命令。若发生严重事故、异常或障碍时，应尽快报告发电车间、站领导和调度，一般性事故可待解决后报告发电车间。(3)当发生事故后与值班调度员联系不上时，值班人员应一方面开关转为冷备保证人身及设备安全，同时保证厂用电的情况下，由值长带领解决事故。待通信恢复后，值长应及时向值班调度报告解决情况运营状态。(4)接受事故解决命令时，当值人员若认为调度员的命令有错误，应立即向其指出，并简要解释。当调度员拟定自己的命令为对的时，当值人员不得拒绝执行。(5)当值值长是电站事故解决的直接领导人，应对事故解决的对的性和迅速性负责。参与解决事故的其别人员(含非当值人员)都应听从当值值长的安排，发现不正常现象应一方面报告值长。(6)为了防止事故的扩大与蔓延，遇有下列情况时，当值人员可先进行紧急操作，然后报告调度和站领导。a将直接对人身导致威胁的设备停电。b将已损坏的设备退出运营。c将有受损坏威胁的运营中的设备隔离。(7)事故解决时，如站领导在场，必须密切注意当值人员解决事故的动作，必要时应帮助他们，站领导均有权向当值人员发出指示，但不得与调度员命令相抵触。若站领导认为当值值长不能胜任事故解决，可指定别人或自己代替，并报告调度。二电气设备事故解决：1发电机的事故解决： 按照本站发电机运营规程通则执行。2电力变压器的事故解决： 按照本站变压器运营规程通则执行。三、开关设备的事故解决1开关的最常见故障有下列几种： a操作机构拒绝合闸或拒绝跳闸 b直流操作电源不正常 c温度不正常 d气压不正常(SF6)或真空泡破裂(真空开关)e弹簧储能机构故障2开关拒绝合闸，一方面应检查直流操作电源电压是否正常，若不正常，应调整后后再合，假如合不上再检查电气回路和机构方面。电气回路应检查操作回路和合闸合路是否断线。机构方面检查辅助接点是否接触不良或早分、合闸伸拉杆位置是否妥当、挂钩和销钉是否挂牢，及传动部分是否卡涩或脱落等。3. 开关拒绝跳闸，应报告值班运管员，转移负荷后手动跳闸，严禁将拒跳开关投入运营。4当运营中的开关发现合闸指示灯不亮时，值班员应立即检查熄灭的因素，若指示灯烧坏应立即告知检修更换，若为跳闸回路断线，应报告运管员转移负荷后，手动跳闸，并报告值班领导，派人解决。5当开关温度不正常时，应加强监视与调度联系减少负荷，设法降温，若温度继续上升，可按事故解决。6开关在运营中发生下列情况应立即停用，并向运管员和值班领导报告。 a人身触电 b套管瓷瓶破裂放电 c操作电磁线圈烧毁d严重漏气、冒烟着火等。7. 当有关刀闸接触部发热严重，须报告运管，减少负荷，如该刀闸与母线连接，则尽也许停止使用，并及时解决。如系线路侧刀闸，则可减少负荷，继续运营，但须加强监视，并报告运管车间负责人和运营部领导。8. 当误合刀闸时，在任何情况下，均不许把合上的刀闸拉开，只有用开关将其断开，才干将该合上的刀闸拉开。9. 对于自动跳闸的开关，必须查明跳闸因素，是由于保护对的动作还是由于各种误动作(如人员的误操作，保护误动，操作回路故障，操作机构故障等)。四、互感器1、运营中的电流互感器二次回路开路时，当值值长应立即报告值班调度员，派人解决并设法在CT附近端子处将其短接、解除受影响的保护，若开路地点在CT引线出口时，应联系调度，将该CT的开关停用。2值班人员发现仪用互感器有下列现象，应报告调度将受影响的保护停用并立即停止运营。 aPT高压侧的熔断管连续熔断23次。 b互感器发热过高且温度不断上升。 c互感器内部有“劈啪”声或其他噪音。 d线圈与外壳之间或引线与外壳之间有火花放电现象。 e互感器内或引出线出口处有漏油或流胶现象。3.严禁使用刀闸断开有故障的CT，应用有关开关给予断开，以免发生事故。五、电力系统的事故解决：1、频率减少的事故解决：(当我站调频时) （1）当电力系统的频率在485495HZ时，值班人员应增长机组出力。直至频率恢复至正常范围，已达成电站运营机组的最大也许出力为止。（2）当电力糸统的频率高于505HZ以上时，值班人员应减少机组出力，直至频率恢复至正常范围。2、电压减少时解决（1）当电站发电机母线电压超过规定的允许偏差范围时，值班人员应调整发电机的励磁电流，使母线电压恢复至允许偏差范围之内。当发电机已带满负荷而母线电压仍低于允许偏差范围时，应报告值班运管员。（2）当发电机的电流忽然过负荷时，值班人员应减少励磁或减少负荷，但应注意不得使电压、频率下降到事故极限情况下。当电压、频率己降至事故极限值而发电机仍过负荷时，则应根据过负荷的多少，采用下列不同的措施： a若过负荷大于15，则可投入备用机组，以消除过负荷，但不允许减少有功出力或进一步减少励磁电流。 b若过负荷小于15，而频率正常，则值班人员应报告值班运管员，采用措施，在事故过负荷所允许的时间内，将过负荷消除。3发电机组与系统(110Kv线路)解列（1）当电力系统发生全网崩溃。 a检查110KV线路151开关是否自动跳闸，若未跳闸应手动迅速切除。 b检查350KV线路301开关是否自动跳闸，若未跳闸应迅速联系乐都一二级站保证厂用电（确认自带还是围子坪中心站带）。c.保持一台机组发厂用电，并及时与运管员、发电车间主任、运营部经理办联系。 d本站不许合闸强送电，若需要于送电，必须有调度员指令，并作好记录。 e若通讯中断情况下，检查110Kv线路侧确有电压后，可执行并网操作，通讯恢复后，再向调度报告。4、当系统发生振荡时时解决当110KV母线电压谐振超过140KV时，运营人员必须立即跳开151出口开关。. 当马雷围支线线出口电流超过500A，电压降至100KV时，运营人员应立即跳开151出口开关。情况1：出口开关自动跳闸后，8台发电机组（1#发电机1开关，2#发电机2开关，3#发电机3开关，4#发电机4开关，,5 #发电机5开关，6#发电机6开关，7#发电机7开关，,8 #发电机8开关,35KV侧302开关和35KV侧303、304开关）出口开关所有跳闸时，紧急解决为：解决a、立即恢复所有厂用电的供应（乐都一级、乐都二级分别自己带，三望坡围子坪自己带）。（1）优先恢复最先处在空载运营“热备用”的机组（2）次之选用电站之间电源作站用电源（乐都一二级围子坪）。2、立即恢复全站18#发电机组空载（热备用）运营。3、对110KV母线检查有无正常额定电压；对35KV母线检查；有无正常额定电压，对110KV线线路检查有无额定电压。假如110KV线路上有正常额定电压，110KV母线上无电压，35KV上无电压时.合上110KV线151开关向110KV母线送电，检查110KV母线电压应在正常额定值。.合上1#主变110KV侧101开关，向1#主变充电。.在1#主变6KV选择准同期先将带站用电源的发电机组并网。.分别将两台处在空载的（热备用）运营的发电机组，在发电机组母线侧至6KV母线开关上选择准同期并网。.合上2#主变110KV侧102开关，向2#主变充电。.在2#主变10KV选择准同期先将带站用电源的发电机组并网。.分别将两台处在空载的（热备用）运营的发电机组，在发电机组母线侧至10KV母线开关上选择准同期并网。.合1#主变35KV中压侧301开关向35KV线路送电，恢复乐都一级、乐都二级上网。假如110KV线线路上无电压，110KV母线上有电压，35KV母线上有正常电压时.立即退出101、102断路器，恢复机组保证乐都一级、二级、三望坡围子坪厂用电运营，特别1#2#机组轴承供油保障。 .检查线路保护、母线保护动作信号、录波。 .联系调度室,等待操作命令。 .分别将18#发电机机组旋转备用运营4.接地故障(1)当电站机组转子发生一点接地时，(如转子一点接地)为防止发电机再发生另一点接地而导致发电机失磁或烧坏铁芯，值班人员应设法消除。转子一点接地运营时间不得超过2小时。 (2) 63KV母线系统发生单相接地信号时，值班人员应准确判断哪相接地，同时穿上绝缘鞋对有关设备进行外壳检查，检查时，严禁用手触及设备外壳，栅栏等接地金属部分。(3) 35Kv系统发生单相接地时，则应按值班调度员命令寻找接地点。(4) 110Kv系统发生单相接地时，如线路保护和主变保护没有动作，应立即断开110Kv线路断路器，立即向值班调度员报告。
