XXXXXX
办公室精装修工程
临时用电施工方案

穆氏建筑设计（上海）有限公司

XXXXXX办公室精装修项目管理部

2023-X-XX

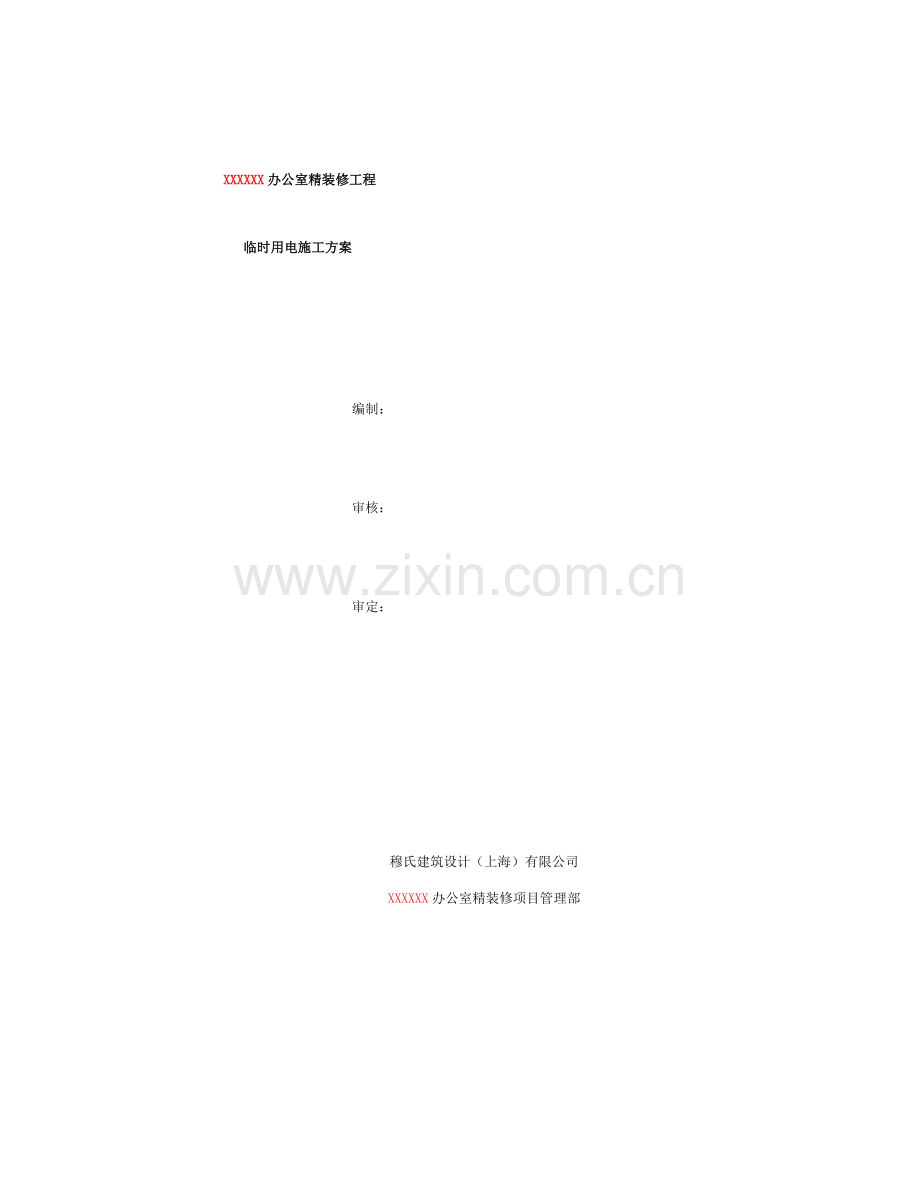

XXXXXX办公室精装修工程

临时用电施工方案

编制：

审核：

审定：

穆氏建筑设计（上海）有限公司
XXXXXX办公室精装修项目管理部

目 录

一、 编制依据

二、工程概况

三、负荷计算

四、现场情况及线路设计

五、配电系统布置示意图和低压配电线路

六、临时用电系统保护

七、安全用电技术措施

八、电气防火措施

一、编制依据

1、《建筑工程施工现场供用电安全规范》 GB50194-93；
2、《施工现场临时用电安全技术规范》 JGJ46-88；
3、《建筑机械使用安全技术规程》JGJ33-86；
4、《建筑施工安全检查标准》 JGJ59-99；
5、嘉实多中国技术研发中心办公楼精装修施工图；
6、嘉实多中国技术研发中心办公室精装修施工组织设计。

二、工程概况

嘉实多中国技术研发中心办公室精装修项目位于XXXXXX路XXX号，XXX层，精装修工程面积XXX平方米。在精装饰施工阶段，因现场施工机械较多，临时用电量较大，为贯彻国家及地方的各相关管理规定，防止触电事故的发生，特制定此临时用电施工方案。

三、负荷计算

1、每层施工机具数量及功率如下：

序号
名 称
型 号
功率(kW)
数量
小计(kW)
备注
1
发 电 电 焊 机
5GF-LEW
2.2
2
4.4
参考厂家型号
2
切 割 机
J3G-400
2.2
8
17.6
规定型号
3
临 时 灯

0.1
60
6
型号待定
4
小型活塞式空压机
Z-0.036/8
0.55
2
1.1
参考厂家型号
5
手电钻
龙牌JIZ-SL06-6C
0.23
20
4.6
参考厂家型号
6
冲击钻
龙牌11-13A
0.5
10
5
参考厂家型号
7
其他用电

5

10

8
总 计
102
28.7

2、每层施工机具数量及功率如下：

序号
名 称
型 号
功率(kW)
数量
小计(kW)
备注
1
发 电 电 焊 机
5GF-LEW
2.2
1
2.2
参考厂家型号
2
切 割 机
J3G-400
2.2
4
8.8
规定型号
3
临 时 灯

0.1
30
3
型号待定
4
小型活塞式空压机
Z-0.036/8
0.55
1
0.55
参考厂家型号
5
手电钻
龙牌JIZ-SL06-6C
0.23
10
2.3
参考厂家型号
6
冲击钻
龙牌11-13A
0.5
5
2.5
参考厂家型号
7
其他用电

5

5

8
总 计
51
14.35

3、用电负荷计算采用需用需要系数法：

本工程施工用电重要是照明和设备施工等用电，负荷计算采用需用需要系数法：
有功功率:Pjs=Kx*∑Pe
（Kx相应空压机，切割机，电焊机，手电钻，冲击钻系数）
无功功率:Qjs=Pjs*tgβ
（tgβ相应空压机，切割机，电焊机，手电钻，冲击钻比值）
视在功率:Sjs=√P2js+Q2js
总计算负荷:Pjs=（∑Pjs）* Kx

四、现场情况及线路设计

1.本工程施工现场外设有一总配电站，配备有隔离开关、断路器。总配电站引出线至每个楼层楼梯间的配电箱由总包浙江中天建设有限公司负责铺设、管理。我司负责二级配电箱的铺设、安装、管理。二级配电箱内部装设配电断路器和电压、电流测量仪表等。
2.施工现场机具设立及线路设计：
根据现场用电情况和用电负荷拟定计算电流，按允许载流量选择线径，导线选择遵循安全、经济的原则，原则采用电缆，穿越隔墙的部分增穿套管保护，对易受损的部位采用铠装电缆。为保证用电安全，配电线路中各级配电箱均安装漏电保护器或漏电断路器，具有分级、分段保护功能。
3.线路敷设：
电缆线采用街码绝缘子沿墙壁或梁板，垫绝缘橡胶垫，用电缆扎带固定。通过易受机械损坏的场合、部位的电缆配线，直接加保护或沿墙壁采用支架敷设。
4.临时灯和机具布置
临时灯布置：
上方区域：大会议（4盏），机电仓库（2盏），中会议室（2盏），前室4（2盏），为回路MPX1-1，前室1（3盏）；
中部区域：设备间（6盏）,与上方区域前室1为回路MPX1-2；下方区域：前室2（3盏），下方会议室从左至右均为2盏,为回路MPX1-3，总经理室（2盏），秘书室（2盏），会议室（2盏），为回路MPX1-4；
总计临时灯30盏，共4个回路，与手电钻，冲击钻，切割机，焊机，空压机等设备的插座一起连接同一个配电箱。
其他机具插座回路布置：
1个回路电焊机为MPX1-5, 4个回路切割机为MPX1-6，MPX1-7，MPX1-8，MPX1-9；
小型活塞式空压机回路为MPX1-10；
10个手电钻，冲击钻为MPX1-11，MPX1-12，MPX1-13，MPX1-14，MPX1-15，MPX1-16，MPX1-17，MPX1-18，MPX1-19，MPX1-20；
其他用电为MPX1-26.
配电箱两个分包安装在楼层的两端，便于施工时在安全的区域内使用。

五、配电系统布置示意图和低压配电线路

配电系统布置示意图
变电所低压输出 配电箱 开关箱 用电设备。
配电线路接线方式：变电站引出线引出，成树杆式和放射式相结合的方式布式。

六、临时用电系统保护

本现场采用专用变压器中性点直接接地的电力线路，故采用ＴＮ-Ｓ接零保护系统，即“三相五线制”。
电气设备的金属外壳必须与专用保护零线连接。专用保护零线（简称保护零线）应由工作接地线、配电室的零线或第一级漏电保护器电源的零线引出。

七、安全技术措施

1) 所有回路施工完毕后，通过电气调试，并做绝缘摇测记录和电气导通记录，测试符合规定，进行试送电，确认无任何问题，即可投入使用。
2) 实行“三级配电、两级保护”，具有分级保护功能，保证配电系统安全可靠。
3) 施工现场用电的安装与维修必须由通过培训并取得上岗证书的专业电工完毕。
4) 建立施工用电档案，电工应每日对施工现场进行巡视，并认真填写巡视及维修记录。
5) 配电箱各盘面应标明回路名称、用途并作分路标记，配电箱应落锁，由专人负责管理。
6) 现场合有的配电箱、开关箱应每月进行一次检查、维修，严禁带病运转。
7) 遇暴雨及强台风天气，应切断施工现场用电总电源，防止漏电事故发生。
8) 各用电操作人员应做到掌握安全用电知识及设备的性能，发现问题，及时解决。
9) 电工必须持证上岗。严禁任何人乱拉乱接用电线路。
10) 严禁使用胶质量线，花线，护套线等施工场地严禁使用的电线。电线截取按国家有关规定，满足电流，机械强度等规定，不能偏细。
11) 配电箱，开关箱必须是铁质的，内衬绝缘板。一般电箱内线路电流流向顺序是：熔断器→开关闸→漏电断路器→插座。所有进出线必须做到下进上出，电箱编号。做到一机一闸一保，严禁一闸多机。

八、电气防火措施

1) 电器操作人员要认真执行规范规定，对的连接导线，各接线柱要压牢、压实，各种开关、触头要压接牢固。
2) 现场用电设备严禁超载使用，严禁用其他金属丝代替熔丝使用。
3) 施工现场严禁使用电炉,室内照明灯功率不大于100W。
4) 现场人货电梯、井架等高大设备应做好防雷接地和防静电接地。
5) 开关箱、配电箱内严禁存放杂物。
6) 临时用电拆除应有统一组织和指挥，规定拆除时间、人员、程序，做好防护。
7) 编制施工方案时根据电气设备的用电量对的选择导线截面，从理论上杜绝线路过负荷使用；认真选择保护装置，当线路上出现长期过负荷时，能在规定期间内动作，以保护线路。
8) 导线架空敷设其安全间距必须满足规范规定；当配点线路采用熔断器做短路保护时间，熔提额定电流一定小于线路允许载流量的２.５倍，或明敷绝缘导线允许载流量的１.５倍。经常教育用电热源对的执行安全操作规程，避免作业不妥导致火灾。
9) 电气操作人员要认真执行规范对的连接导线，接线柱要压牢，压实；各种开关触头要压接牢固；铜铝连接时要有过渡端子，多股到要用端子或唰锡后再与设备连接，以防加大电阻引起火灾。
10) 现场中的电动机严禁超载使用，电机周边无易燃，发现问题及时解决，保证设备正常运转。
11) 使用电焊接机时执行用火证制度，并有专人监护，设焊周边不能在易燃物，并备起防火设备；电焊机要放在通风良好的地方。
施工现场的高大设备和有也许产生静电的照明装置做好防雷接地和防静电接地，以免雷电及静电引起火灾。
12) 配电箱，开关箱内严禁存放杂物及易燃物体，并派专人定期清扫。
13) 施工现场建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。
14) 施工现场一旦发生电气火灾，扑灭火灾时应注意以下事项：
迅速切断电源，以免事态扩大。切断电源时，应戴绝缘手套，使用有绝缘柄的工具。当火灾离开关较远需要剪断电线时，火线和零线应分开错位剪断，以免在中断处导致短路，并应防止电源线掉在底墒导致短路，使人员触电。
15) 电源线因其它因素不能及时切断时，方面派人去供点处拉闸，另一方面灭火时，人体的各部位与带电体应保持一定距离，必须穿戴绝缘用品。
扑灭电气火灾时要用绝缘性能好的灭火器，如粉灭火器，二氧化碳灭火器或干燥沙子。严禁使用导电灭火剂进行扑救

穆氏建筑设计（上海）有限公司
XXXXXXX精装修项目管理部
