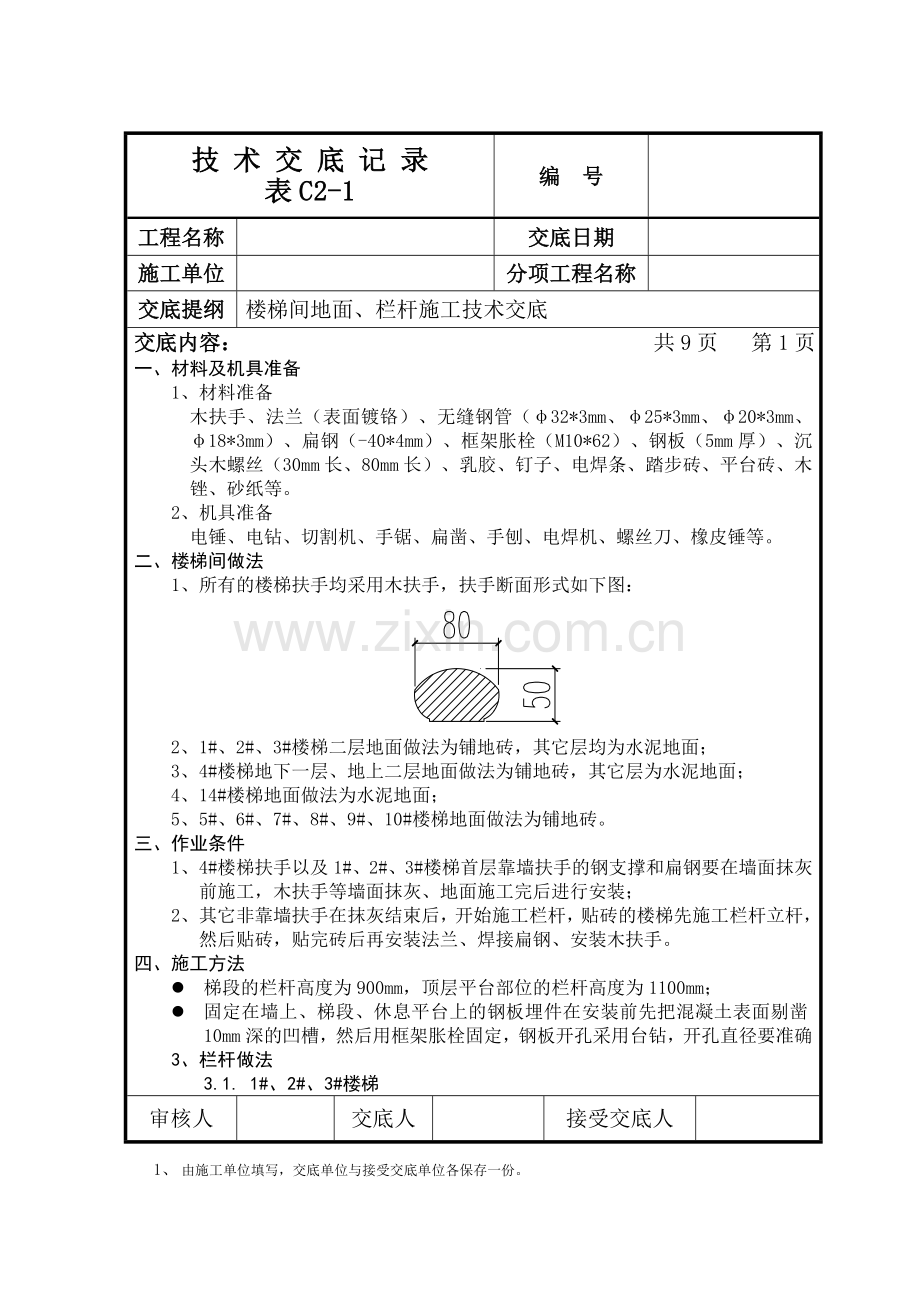

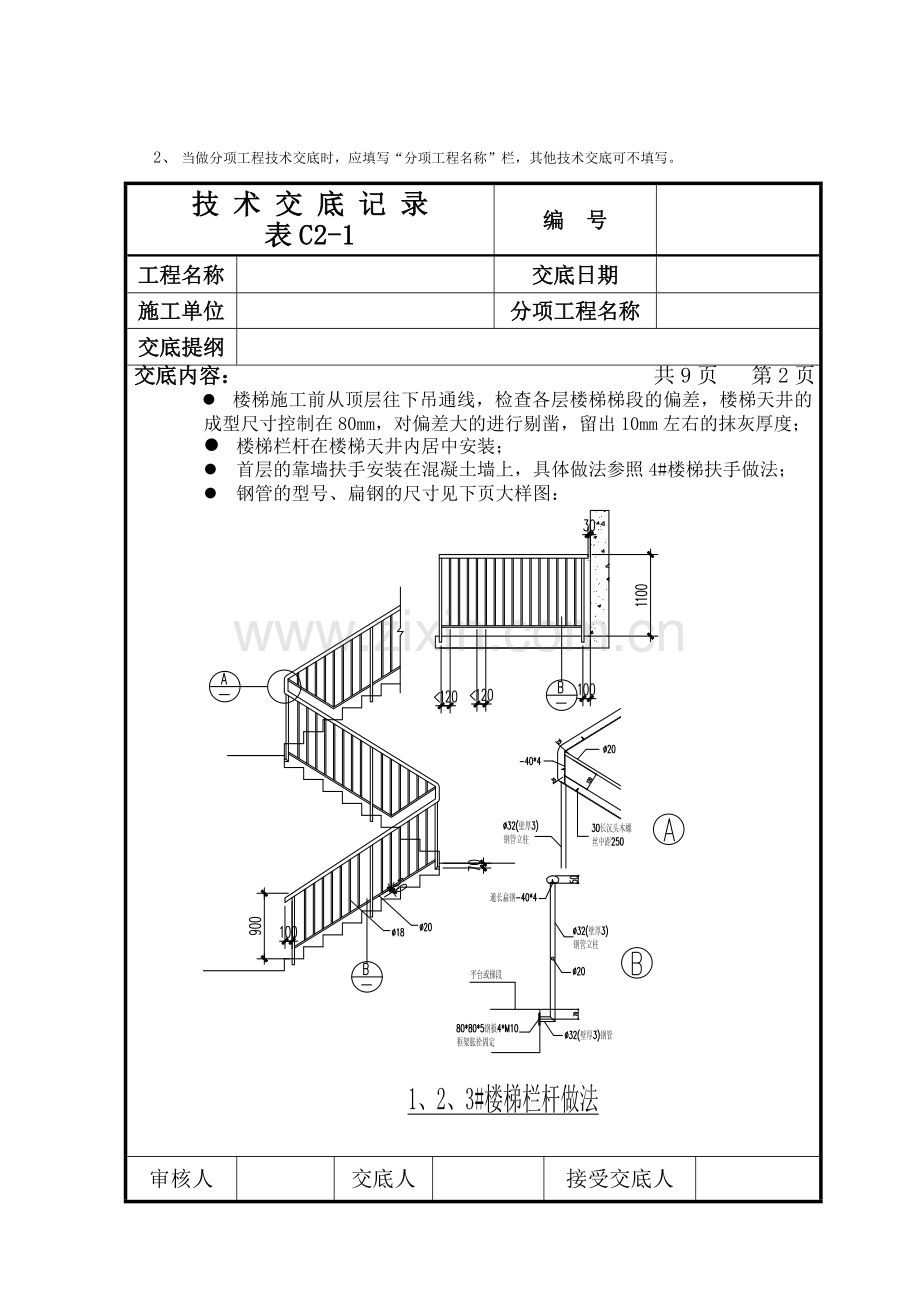

技术交底记录表C2-1 编号工程名称交底日期施工单位分项工程名称交底提纲楼梯间地面、栏杆施工技术交底交底内容：共9页第1页一、材料及机具准备 1、材料准备木扶手、法兰（表面镀铬）、无缝钢管（φ32*3mm、φ25*3mm、φ20*3mm、φ18*3mm）、扁钢（-40*4mm）、框架胀栓（M10*62）、钢板（5mm厚）、沉头木螺丝（30mm长、80mm长）、乳胶、钉子、电焊条、踏步砖、平台砖、木锉、砂纸等。 2、机具准备电锤、电钻、切割机、手锯、扁凿、手刨、电焊机、螺丝刀、橡皮锤等。二、楼梯间做法 1、所有的楼梯扶手均采用木扶手，扶手断面形式如下图： 2、1#、2#、3#楼梯二层地面做法为铺地砖，其它层均为水泥地面； 3、4#楼梯地下一层、地上二层地面做法为铺地砖，其它层为水泥地面； 4、14#楼梯地面做法为水泥地面； 5、5#、6#、7#、8#、9#、10#楼梯地面做法为铺地砖。三、作业条件 1、 4#楼梯扶手以及1#、2#、3#楼梯首层靠墙扶手的钢支撑和扁钢要在墙面抹灰前施工，木扶手等墙面抹灰、地面施工完后进行安装； 2、其它非靠墙扶手在抹灰结束后，开始施工栏杆，贴砖的楼梯先施工栏杆立杆，然后贴砖，贴完砖后再安装法兰、焊接扁钢、安装木扶手。四、施工方法 l 梯段的栏杆高度为900mm，顶层平台部位的栏杆高度为1100mm； l 固定在墙上、梯段、休息平台上的钢板埋件在安装前先把混凝土表面剔凿10mm深的凹槽，然后用框架胀栓固定，钢板开孔采用台钻，开孔直径要准确 3、栏杆做法 3.1. 1#、2#、3#楼梯审核人交底人接受交底人 1、由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称交底日期施工单位分项工程名称交底提纲交底内容：共9页第2页 l 楼梯施工前从顶层往下吊通线，检查各层楼梯梯段的偏差，楼梯天井的成型尺寸控制在80mm，对偏差大的进行剔凿，留出10mm左右的抹灰厚度； l 楼梯栏杆在楼梯天井内居中安装； l 首层的靠墙扶手安装在混凝土墙上，具体做法参照4#楼梯扶手做法； l 钢管的型号、扁钢的尺寸见下页大样图：审核人交底人接受交底人 1、由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称交底日期施工单位分项工程名称交底提纲交底内容：共9页第3页 3.2. 4#楼梯 l 靠墙扶手的圆弧钢管需要找厂家定做，圆弧的下部水平段加工时要适当加长15mm，具体根据现场的情况进行切割，要保证竖直段在一条线上； l 竖直段的顶部与扁钢接触部位根据楼梯的坡度做成斜面； l 圆弧钢管的间距不得大于楼梯踏步宽度的3倍； l 楼梯扶手做法如下图： 3.3. 5#、6#、7#、8#、9#、10#楼梯 l 楼梯栏杆要在贴砖前安装到位； l 踏步砖在碰到栏杆时要进行套割，套割的尺寸比栏杆直径大3mm； l 楼梯砖贴完后再焊接造型和扁钢； l 休息平台转角处扶手的平直段长度为从立杆往外100mm；审核人交底人接受交底人 1、由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称交底日期施工单位分项工程名称交底提纲楼梯间地面、栏杆施工技术交底交底内容：共9页第4页 l 楼梯做法如下图：审核人交底人接受交底人 1. 由施工单位填写，交底单位与接受交底单位各保存一份。 2. 当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称交底日期施工单位分项工程名称交底提纲楼梯间地面、栏杆施工技术交底交底内容：共9页第5页 3.4. 14#楼梯 l 楼梯栏杆应在地面施工前完毕； l 具体做法如下图： 4、地面做法 4.1. 水泥地面审核人交底人接受交底人 1.由施工单位填写，交底单位与接受交底单位各保存一份。 2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称交底日期施工单位分项工程名称交底提纲楼梯间地面、栏杆施工技术交底交底内容：共9页第6页 l 休息平台部位根据地面的建筑1m线做灰饼，在门框企口部位加玻璃分格条； l 楼梯踏步在阳角处加φ10钢筋，钢筋必须进行调直，端部用切割机切割，钢筋与8#铁丝焊接，踏步施工时卧入砂浆中，大样图如下： 4.2. 贴砖地面 l 贴砖前根据休息平台尺寸和踏步宽度进行排砖、选砖； l 贴砖前要把砖浸泡，正式贴砖前要把砖晾干； l 踢段阳角部位踏步砖压踢步砖，阴角部位踢步砖压踏步砖，如下页图； l 砖切割要整齐，特别是栏杆套割部位要仔细； l 踢脚高度120mm； l 砖缝宽度2mm，缝宽度要均匀一致； 4.3. 踢段底部靠边沿部位做50*10mm的滴水檐，大样图如下，滴水檐的厚度要均匀一致，边角要顺直，角要方正。审核人交底人接受交底人 1.由施工单位填写，交底单位与接受交底单位各保存一份。 2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称交底日期施工单位分项工程名称交底提纲交底内容：共9页第7页 5、楼梯扶手安装 l 转角部位采用割角对缝粘接，转角部位的木扶手用80mm长的木螺丝固定，木螺丝要卧入木扶手内，在断块割断区内用3个30mm长的木螺丝与扁钢固定； l 正式安装前，先进行预装，木扶手与扁钢接触部位用扁凿开槽，开槽的宽度和深度要与扁钢的尺寸相吻合，开槽居中，安装前凹槽内要先刷好油漆， l 预装检查无问题后，进行扶手与扁钢的固定，木螺丝长度30mm，间距250mm，的固定，扁钢上打孔应错开，先用小直径电钻开孔，然后用较大直径的钻头开孔，扩孔后应与木螺丝的帽相吻合，以增长扶手的稳定性，大样图如下： l 在固定点处先用电钻在木扶手上钻10mm深，然后用螺丝刀将木螺丝拧入，不得用锤子直接大入，螺帽与扁钢要平； l 扶手转折处如有不平顺，应用细木锉锉平，找顺磨光，使其折角线清楚，坡角合适，弯曲自然、断面一致，最后用砂纸打光。五、质量规定审核人交底人接受交底人 1.由施工单位填写，交底单位与接受交底单位各保存一份。 2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称交底日期施工单位分项工程名称交底提纲交底内容：共9页第8页 1、地面 1.1. 相邻踏步踢步的偏差不大于5mm（尺量检查）； 1.2. 砖缝的平直度偏差小于1mm（拉线检查）； 1.3. 相邻砖的高差小于0.5mm（塞尺检查）； 1.4. 大面的平整度偏差小于2mm（2m靠尺、塞尺检查）； 2、扶手 2.1. 表面光滑，线条顺直，曲线面弧顺，楞角方正，无戗槎、刨痕、锤印等缺陷； 2.2. 安装位置准确，割角线准确、整齐，接缝严密、坡度一致，粘接牢固、通顺，螺帽平正，出墙尺寸一致； 2.3. 栏杆间距偏差小于3mm（尺量检查）； 2.4. 栏杆垂直偏差小于2mm（吊线尺量检查）； 2.5. 扶手纵向弯曲小于4mm（拉通线尺量检查）；六、成品保护措施 1、地面施工过程中，要对门框进行防护，才用旧竹胶板，防护高度1.5m； 2、楼梯间的砖贴完后，必须进行养护，养护时间不少于7天，上人不得过早，养护期间必须把楼梯间封闭； 3、水泥砂浆地面施工完12小时后，进行洒水养护，养护时间不少于7天，以免上人过早，导致起砂； 4、焊接栏杆时必须读地面进行防护，特别是贴地面，必须进行覆盖，防止焊渣烧伤地面； 5、施工过程中要注意对墙面的保护，墙面的砂浆要及时进行清理； 6、安装扶手时要注意保护好已完毕的地面； 7、木扶手安装后，刷一道底漆，必要时进行包裹，以免损坏和受潮变色； 8、地面、扶手完毕后，楼梯间必须进行封闭，在运送材料时要先对地面、扶手采用保护措施。七、安全环保措施 1、运送材料用的手推车腿必须缠好水泥袋等； 2、必须按照室外电梯的操作规程使用电梯，并服从电梯司机的饿同一安排； 3、施工过程中必须按规定佩带好安全帽； 4、施工现场严禁吸烟； 5、电焊操作人员必须持证上岗，施工前到项目部办理动火证，备好灭火材料；审核人交底人接受交底人 1.由施工单位填写，交底单位与接受交底单位各保存一份。 2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1 编号工程名称交底日期施工单位分项工程名称交底提纲楼梯间地面、栏杆施工技术交底交底内容：共9页第9页看火人员必须到位； 6、使用切割机、电钻时必须对的操作，做到一机一闸，并戴好绝缘手套，防止触电； 7、栏杆施工过程中要注意临边防护，防止坠落； 8、严禁酒后上班进行施工作业； 9、施工过程中要及时打扫道路上遗洒的砂浆； 10、施工说砂浆要随用随拌，避免一次拌的过多，导致浪费； 11、施工中产生的垃圾要及时进行清理，做到活完场清料净； 12、电焊操作时必须按规定佩带好防护用品。审核人交底人接受交底人 1.由施工单位填写，交底单位与接受交底单位各保存一份。 2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
