百花时代广场技术标书.doc

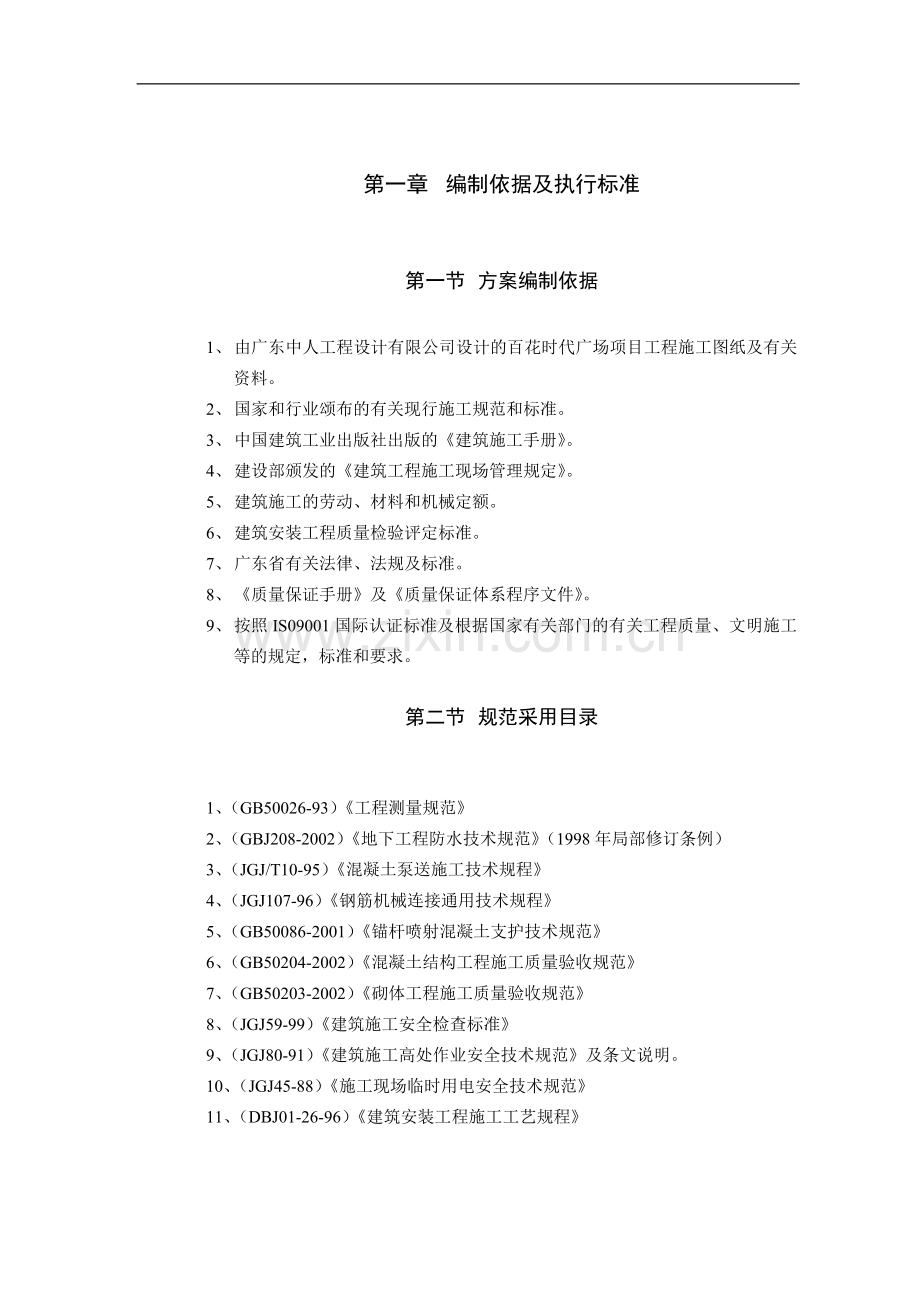

第一章 编制依据及执行标准

第一节 方案编制依据

1、 由广东中人工程设计有限公司设计的百花时代广场项目工程施工图纸及有关资料。
2、 国家和行业颂布的有关现行施工规范和标准。
3、 中国建筑工业出版社出版的《建筑施工手册》。
4、 建设部颁发的《建筑工程施工现场管理规定》。
5、 建筑施工的劳动、材料和机械定额。
6、 建筑安装工程质量检验评定标准。
7、 广东省有关法律、法规及标准。
8、 《质量保证手册》及《质量保证体系程序文件》。
9、 按照IS09001国际认证标准及根据国家有关部门的有关工程质量、文明施工等的规定，标准和要求。

第二节 规范采用目录

1、（GB50026-93）《工程测量规范》
2、（GBJ208-2002）《地下工程防水技术规范》（1998年局部修订条例）
3、（JGJ/T10-95）《混凝土泵送施工技术规程》
4、（JGJ107-96）《钢筋机械连接通用技术规程》
5、（GB50086-2001）《锚杆喷射混凝土支护技术规范》
6、（GB50204-2002）《混凝土结构工程施工质量验收规范》
7、（GB50203-2002）《砌体工程施工质量验收规范》
8、（JGJ59-99）《建筑施工安全检查标准》
9、（JGJ80-91）《建筑施工高处作业安全技术规范》及条文说明。
10、（JGJ45-88）《施工现场临时用电安全技术规范》
11、（DBJ01-26-96）《建筑安装工程施工工艺规程》

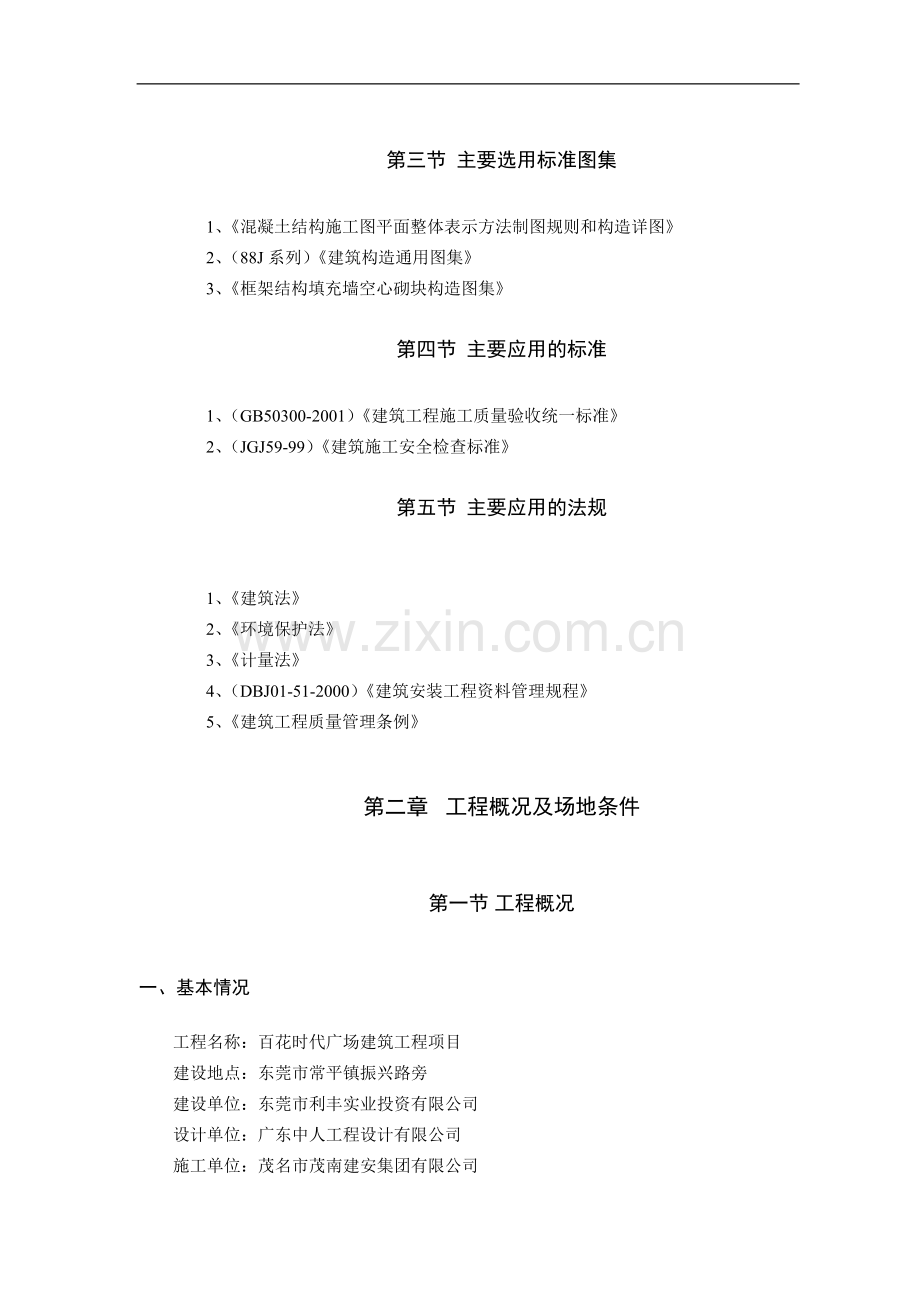

第三节 主要选用标准图集

1、《混凝土结构施工图平面整体表示方法制图规则和构造详图》
2、（88J系列）《建筑构造通用图集》
3、《框架结构填充墙空心砌块构造图集》

第四节 主要应用的标准

1、（GB50300-2001）《建筑工程施工质量验收统一标准》
2、（JGJ59-99）《建筑施工安全检查标准》

第五节 主要应用的法规

1、《建筑法》
2、《环境保护法》
3、《计量法》
4、（DBJ01-51-2000）《建筑安装工程资料管理规程》
5、《建筑工程质量管理条例》

第二章 工程概况及场地条件

第一节 工程概况

一、基本情况

工程名称：百花时代广场建筑工程项目
建设地点：东莞市常平镇振兴路旁
建设单位：东莞市利丰实业投资有限公司
设计单位：广东中人工程设计有限公司
施工单位：茂名市茂南建安集团有限公司

二、建筑概况

本工程红线规划总用地面积为：9974 .42m2，总建筑面积为：45808.63m2，其中地下室面积为：12400.65m2，地上建筑面积为：33407.98m2。地下室二层，地上六层，建筑最高层数为六层，建筑总高度为37.50m，地下室为机动车库，设备房及战时人防工程。

三、结构概况

本工程结构类型五层（局部六层）框架结构；基础为桩基础，采用Φ500预应力管桩及Φ800钻灌注桩，基坑支护采用深层搅拌止水桩及喷锚支护。

四、装修概况

本工程室内外装修为简单装修，主要装修如下：
（一）、室外装修
1、外立面：外墙涂料（颜色、样板由设计、使用单位定）、铝板幕墙、玻璃幕墙；
2、顶棚：乳胶漆三道；
3、无人上屋面：防水砂浆屋面；
4、上人屋面：防水等级为II级，有保温层，铺地砖。
（二）、室内装修
同建设单位另行委托设计单位，但二次装修设计须经有关主管部门审批，并应满足消防安全要求，执行《建筑内部装修设计防火规范》，楼地面部分执行《建筑地面设计规范》，同时不影响结构安全和损害水、电、暖通等设施。

第二节 地质情况

根据《地质详细勘察报告》及施工图纸，本工程采用Φ500预应力管桩及Φ800钻孔灌注桩。地质情况见由《百花时代广场岩土工程勘察报告》。

第三章 施工准备

第一节 施工准备

一、施工技术准备
1、编制施工进度控制目标实施细则
分解工程进度控制目标，编制施工作业计划；认真落实施工资源供应计划，严格控制工程进度目标；协调各施工部门或班组之间关系，做好组织协调工作；收集工程进度控制信息，做好工程进度跟踪监控工作；以及采取有效控制措施，保证工程进度控制目标。
2、编制施工质量控制实施细则
分解施工质量控制目标，建立分健全施工质量体系；认真确定分项工程质量控制点，落实其质量控制措施；跟踪监控施工质量，分析施工质量变化状况；采取有效质量控制措施，保证工程质量控制目标。
3、编制施工成本控制实施细则
分解施工成本控制目标，确定分项工程施工成本控制标准；采取有效成本控制措施，跟踪监控施工成本；全面履行承包合同，减少业主索赔机会；按时结算工程价款，加快工程资金周转；收集工程施工成本控制信息，保证施工成本控制目标。
4、熟悉和审图纸
熟悉和审图纸，为编制施工组织设计提供依据，按图纸复审、会审和现场签证三个阶段进行。
5、编制、审核施工组织设计，并做好技术交底
编制施工组织设计、质量通病预防措施和施工技术标准交底，经总工、经理审核后并交甲方审核通过，成为施工的指导文件。自上而下逐级进行交底原则下，项目经理必须直接监督做好对各专业防的技术、安全等交底。
6、原始资料调查分析
对当地的气象、建设场地的地形、工程地质和水文地质、施工现场地上和地下障碍物状况、周围建筑状况等调查，为编制施工现场的“三通一平”计划提供依据。同时对地方资源、交通运输、水电及其他能源进行细致调查，以方便施工。

二、施工物资准备

1、材料加工和订货
根据施工预算的材料分析、构（配）件和制品加工要求及施工进度计划的要求，编制建筑材料需要量和构（配）件和制品加工计划，签定材料采购、构（配）件加工合同。根据施工方案计划的要求，编制相应计划，签定机具采购合同。
2、施工机具租赁或订购
对于缺少且需用的施工机具，应根据需要量计划，同有关单位签订租赁合同或订购合同，根据施工方案和进度计划的要求，编制施工机具需要量计划，为组织运输和确定机具停放场地提供依据。

三、劳动组织准备

1、建立项目管理机构
根据工程规模、工程特点和复杂程度，确定工地领导机构的人选和名额；遵循合理分工与密切协作、因事设职与因职选人的原则，建立有施工经验、有开拓精神和工作效率高的工地项目管理机构。
2、建立各专业施工队伍
根据采用的施工组织方式，确定合理的劳动组织，建立相应的专业或混合工作队组。
3、组织劳动力进场
按照开工日期和劳动力需要量计划，组织工人进场，安排好职工生活，并进行安全、防火和文明施工等教育。
4、做好职工入场教育
为落实施工计划和技术责任制，应按管理系统逐级进行交底。交底内容通常包括：工程施工进度计划和月、旬作业计划各项安全技术措施、降低成本措施和质量保证措施；质量标准和验收规范要求；以及设计变更和技术核定事项等，都应详细交底，必要时进行现场示范；同时健全各项章制度，加强遵纪守法教育。

四、施工现场准备

1、做好“三通一平”，认真设置消火栓
确保施工现场水通、电通、道路通畅和场地平整；按消防要求，设置足够数量的消火栓。
2、施工现场控制网测量
根据给定永久性坐标和高程，按照建筑总平面图要求，进行施工现场控制网测量，设置场区永久性控制测量标桩。
3、建造临时设施
按照施工平面图和临时设施需要量计划，建造各项临时设施，为正式开工准备好用房，由已现场场地狭窄，工人宿舍另外租地建造。
4、组织施工机具进场
组织施工机械、设备和工具进场，按规定地点和方式存放，并应进行相应的保养和试运转等项工作。
5、组织建筑材料进场
根据建筑材料、构（配）件和制品需要量计划，组织其进场，进场前，必须检查材料合格证是否齐全，抽样检查后可接收，并按规定地点和方式储存或堆放。
6、拟定有关试验、试制项目计划
建筑材料进场后，应进行各项材料的试验、检验。对于新技术项目，应拟定相应试制和试验计划，并均应在开工前实施。
7、做好季节性施工准备
按照施工组织设计要求，认真落实雨季和高温季节施工项目临时设施和技术组织措施。

第四章 工程特点与施工总体部署

第一节 工程特点

一、施工场地狭窄

本工地施工场地极为狭窄，施工区内及施工场地内的运输道路较窄，需根据实际施工情况和进行合理布置临设、机械。材料、周转料的进场应与施工进度计划相配合，尽量减少场地的占用，提高场地利用效率。

二、安全、文明施工要求较高

本工程施工场地在镇中心最为繁华的商业购物中心内，东南面人流及车流非常密集，西北面为居民区。施工期间需做好文明施工减少污染和噪音，尽量将干扰降至最低，土方、材料运输由专人指挥及确保道路清洁。做好安全施工措施，施工场地围护及结构围护必须严格执行规范，确保行人和车辆的安全。

第二节 施工总体部署

一、总体施工设想及施工总体流程

本工程采取层间流水施工，以基坑支护、基础、主体结构流程为关键路线。
整个工程施工大致划分为六个主要施工阶段：总控制网络的调节下，有组织有计划地施工，达到紧张有序，忙而不乱，文明施工，一次成优。其总体施工工程序如下：

1、第一阶段：管桩及钻孔灌注桩

场地平整完成后，首先进行桩基础施工，插入土方开挖施工。

2、第二阶段：土方开挖及喷锚施工

管桩及钻孔灌注桩强度达到设计要求强度后，方可插入土方开挖施工。土方每层的开挖厚度须与土层锚杆的施工相配合，根据每层锚杆、喷射混凝土施工相同进行。土方开挖完成后，及时施工基坑底部排水沟和集水井。

3、第三阶段：桩承台基础及地下室结构施工

土方开挖完成后，进行桩承台施工，桩承台、地梁、底板一次浇捣施工。拟投入两台混凝土泵机同时进行底板混凝土的浇筑。地下室结构施工时，投入二台塔吊配合施工。

4、第四阶段：主体结构施工

基础及地下结构完成，地下室土方回填后，进行上部主体结构施工。此时，安装工程穿插其中施工。

5、第五阶段：砌体、门窗、装饰、安装工程开始施工

主体结构施工10天后，地下室砌体工程插入施工，随后，门窗、装修工程、水电等工程施工。各工种相互穿插、配合。（幕墙及钢结构提前做好设计会审）

6、室外工程及其它收尾工程

进行室外工程施工，此时各拟建物施工已进入收尾阶段。
根据以上施工顺序，将可以保证工程在合理的施工工期中完成而人、财、物达到比较合理的运用。

施工总流程框图见下图：

施工准备

开工

材料进场
测量放线
管桩及钻孔灌注桩施工

地下室土方开挖

防雷及水电管道预埋
基础及地下结构

外排栅及施工电梯安装
上部主体结构

砖砌体施工
内外墙装饰工程
门窗框、幕墙、钢结构安装

楼地面及天花装饰工程

油漆
玻璃安装
水电消防设备安装

室外及零星工程

竣工验收

二、施工总平面布置

施工现场做到规范化、标准化、制度化、维护树立企业的良好形象。严格遵照《东莞市建设工程现场文明施工管理办法》及有关规定执行实施。以保证施工范围内的安全、清洁、安静。本工程所有临时设均采用活动板房结构。
施工现场进行围蔽施工。施工大门应按业主、监理指定的范围、位置。施工场地设专人负责管理，使各种临时设施、机具、施工用水电管线等按施工平面布置图堆放、设置，以做到文明施工。

三、临水临电设置及管理

1、和管道选择
a、现场施工用水
q1=K1×
∑Q1N1K2

8×3600

施工中主要考虑浇筑砼的用水，包括模板冲洗和砼养护用水等，由于采用商品砼，取浇筑的全部用水定额N1=600（1/m3），每台班浇筑砼量约为200m3，故取：Q1=100m3，取K1=1.05，K2=1.5
则：
q1=1.05×
200×600×1.5

=6.56(L/S)
8×3600

b、现场生活用水
q2=
P1N3K3

＋
P2N4K4

2×8×3600
24×3600

P1——高峰期施工人数， P1=400人
P2——施工现场居住人数， P2=400人
N3——施工现场施工人员用水定额 N3=60（L/人.天）
N4——施工现场居住人员生活定额  N4=120（L/人.天）
K3×K4用水不均衡系数，K3=1.5，K4=2.5

q2=
400×60×1.5

＋
400×2.5×120

=2.014(L/S)
2×8×3600
24×3600

c、消防用水
q3=10L/s
q1＋q2=6.56＋2.014=8.574(L/S)＜q3=10(L/S)
所以总用水量取Q=q3=10(L/S)
d、供水管径验算

取V=1.5m/s 则

现场提供的D100mm供水管满足要求。消防用水采用储水方法，地现场砌筑储水池或利用地下室建好的水池储水，再用加压泵提供，根据以往的施工经验，可以满足施工、生活和消防用水需要。
施工用水支管选用D80mm镀锌水管；生活区用水支管选取用D50mm镀锌水管。

2、用水保证措施

a、为了施工用水可靠性和保障性，使施工生产顺利进行，项目施工专业队应组织专门管理机构，加强管理。
b、对进入施工现场的施工人员进行开源节流教育，阐述节约用水的重要性和必要性，使每位员工对节约能源创造效益有正确的理解和认识。
c、现场供用水管的安装维修由专业水电工进行，加强巡回检查监护。出现故障及时处理，确保生产、生活用水畅通。

3、施工用电总明说明

本工程临时供电采用三相五线供电系统，由现场电房供电，我方将根据现场用电实际情况，由电房驳接到各机械设备和生活用电地点，设置电掣箱，提供各部位使用。

a、施工机具明细表
机具名称
功率（KW）
单位
数量
总功率
QT80型塔机
60
台
2
120
卷扬机提升架
22
台
2
44
混凝土输送泵
171
台
1
171
上楼水加压泵
11
台
1
11
钢筋拉直机
7.5
套
1
7.5
钢筋弯曲机
4
套
1
4
钢筋切断机
7
套
1
7
锯木机
2.2
台
6
13.2
砂浆搅拌机
5
台
4
20
砂轮机
4
台
4
16
平板振动器
1.7
台
2
3.4
插入振动器
1.1
台
8
8.8
潜水泵
0.55
台
20
11.00
电焊机
7.5
台
8
60
室内照明
10
项
1
10
室外照明
15
项
1
15
总用电量：521.9（KW），其中电动机436.9KW，焊机60KW，照明25KW。

b、临时用电施工组织设计说明及负荷计算
本工程是由甲方电房供电，我工地从甲方提供电源驳接点设立一间要地电房设总开关。用电分为动力用电和生活用电两种，所有电线采用BVV电线，配电箱根据临时用电平面图布置，并编成顺序号，设门、设锁。配电箱内需设置自动空气开关，漏电开关，闸刀（三相或单相，根据负荷类型确定）各配电箱必须作重复接地、现场所有设备必须实施一机一闸一漏电开关制，电器类型和规格根据有关常规选择。施工用电由变压房引出，至施工现场的分配电柜，再经配电箱引至操作部位或引上楼层作业。为了考虑施工工期及不可预见的停电情况，我司将在建筑地盘内设置发电房，配置300匹发电机组，发电能力达到240KW。
以下按用电机具下公式计算
1、 用电量由下面公式计算
设总需用电量为P，P1为电动机额定功率（KW），P2为电焊机额定功率（KW），P3为室内照明容量（KW），P4为室外照明容量（KW），COSφ为电动机的平均功率因数，取一般情况为0.75则根据公式有：

P=K(K1
∑P1
+K2∑P2＋K3∑P3＋K4∑P4)
COSφ
取：K=1.05，K1=0.7，K2=0.5，K3=0.8，K4=1.0，
则：

P=1.05×(0.7×

436.9
+0.5×60＋0.8×10＋1.0×15)
0.75
P=1.05×407.77＋30＋8＋15
P=481.159KVA
根据上述计算，结合施工实际使用，甲方必须提供的不小于500KW的临电功率才能够满足工程要求。
2、 用电机具的操作开关所串接的漏电开关为第三级漏电保护，其动作电流为用电负荷容量在30mA，动作时间为0.1秒。手持电动工具和移动机具等小型用电机具动作电流为30mA，动作时间为0.1秒。

4、安全措施

1、本工程的施工临时用电严格按照建设部JGJ46-88《施工现场临时用电安全技术规范》，JGJ59-99《施工用电检查评分表》和《广东地区用电安全规定》的要求进行安装、检查及维修。
2、每班用电作业须有持证电工跟班，并严格遵守现场的各项安全管理规章制度。
3、本工程临时用电由甲方电房供电，采用TT保护接地系统施工现场的全部金属设备的金属外壳，必须采用保护接地。电气设备的金属外壳必须通过专用接地干线与接地装置可靠连接，接地干线的首、末端及线路中间必须接地装置可靠连接，每一接地装置的接地电阻不得大于4Ω。
4、现场电工必须严格遵守“操作规程”、“安装规程”。维修电器设备时，应切断电源，验明线路无电并挂“严禁合闸、有人工作”的标示牌。其分配电箱和用电机具电箱开关安装好后应立即做好电箱和开关的编号标识工作。所有用电机具操作开关必须按一机地闸漏电安装，并严禁用四芯电缆外加一条作五芯使用，而其中的黄绿色双色线，只作机具的保护线使用，任何情况下不得有工作电流流过。
5、一切用电机具运到现场后，必须由电工检测其绝缘电阻及检查电器附件是否完整无损，固定用电设备其绝缘电阻不少于0.5MΩ，I类手持电动机具不少于2MΩ，II类不少7 MΩ。
6、运行中的漏电开关必须每天检查，使用中发生跳闸，必须查明原因，才能重新合闸送电。发现漏电开关损坏或失灵必须立即更换，严禁电工自动维修，严禁在漏电开关撤出或失灵状态下运行。
7、配电箱内的开关电器、控制电器、保护电器必须完好无损，可动部分灵活，箱内电器接线整齐，无外露导电部分进出线必须从箱底进出，非电缆线路应加塑料护套保护线路进出位置。电箱下底到地面的垂直距离应在1.3～1.5m之间。
8、线路两端严禁用插头连接使用，电源线严禁搭接在保险丝上，线路不得挂搭杂物衣服，大功率1000W以上灯具下方不得堆放易燃易爆物品，在施工现场配电房和主要分配电箱范围内应配备足够的灭火器材。
9、供电线路架设采用电杆配以街码或沿临时建筑物墙敷设，线路弧垂距地一般4米，与通车道路横跨地6米，电缆架设一般距地2.5米，与施工现场相邻的外电线路和设备必须订立防护措施或严密封闭。
10、施工照明要专用四路漏电开关，其金属外壳必须作接零保护，室内线路及灯具安装高度底于2.4米，要使用36伏以下安全电压，人工挖孔桩和潮湿作业场所其照明电压不得大于12伏。手持电动机具的线路全长不得有接驳口，外绝缘层无机械损坏。

5、临时设施、宿舍的用电管理

1、电气线路应由持上岗操作证的电工进行安装管理，严禁乱接拢接电线，宿舍内不准使用电炉和电热器具（煮饭、烧水应设立专用地方），电线不得晾挂衣服。
2、临时建筑不要修建在高压架空电线下面，并距离架空电线的水平距离不少于6米。
3、电气设备和电线标准超过安全负荷，接头处要牢固，绝缘性良好，室内、外电线架设应有瓷管和瓷瓶与其他物体隔离，室内电线要套防火绝缘管，不得直接敷设在可燃物、金属物上。
4、临时建筑设施内的照明必须做到一灯一制一保险，不得使用60瓦以上和照明灯具。
5、每栋临时建筑以及临时建筑内每个单元的用电必须设有电源总开关和漏电保护开关，做到人离断电。
6、民工宿舍的通风设备应先用安全性能高，绝缘性能好的电气产品，并由持证电工按用电管理的有关要求进行安装。
7、不准使用铜丝和其他不合规范的金属丝作照明电路保险丝。
8、易燃易爆物品仓的照明必须使用防爆灯具、线路、开关、设备。

四、项目管理架构设置

针对本工程的特点，我司将本工程作为重点工程项目来施工，实施IS09001质量保证体系，配备强有力的管理和技术力量，成立工程项目经理部，加强施工现场管理，调动最好的施工队伍，投入完备的施工机械设备及足够的调转材料，以一流的素质，一流的实力和一流的管理水平，有决心、有信心克服一切困难，保证按期保质将工程交付甲方使用。具体设置如下图：

现场组织管理架构表

项目经理

技术负责人
机电设备负责人
项目副经理

测量员
材料员
质安员
施工员
资料员

钢筋班
机械班
瓦工班
木工班
砼班

第三节 主要施工机械、材料及劳动力投入计划

一、主要施工机械投入计划

本工程拟入二台塔吊、二台外用电梯、二台钢井架等垂直运输设备及其它设备，详细设备，见下表：

投入的主要施工机械设备表
序号
设备名称
型号
规格
数量
用于施工部位
备注
1
反铲式挖掘机
1.25m3
2
土方

2
运土车
5t
12
土方

3
打夯机
H2-60
5
土方

4
塔式起重机
QTFD80
2
结构

5
施工电梯
SCD200/200
2
上部

6
上楼水加压泵

2
上部

7
砼泵机
三一重工
2
混凝土
一台备用
8
砂浆搅拌机
UJZ200A
4
砂浆

9
潜水泵
50WQ15-22
10
排水

10
锯木机
MT42
4
模板

11
交流电焊机
BX1-330
10
钢筋

12
钢筋调直机
GT6/12
4
钢筋

13
钢筋切断机
GQ-40
4
钢筋

14
钢筋弯曲机
GW40
4
钢筋

15
插入式振动器

18
混凝土

16
平板振动器

10
混凝土

二、劳动力投入计划

本工程所涉及的专业工种包括混凝土工、钢筋工、木工、机械工、瓦工等。根据施工进行计划制定劳动力需求计划。各施工阶段劳动力投入量见下表：

工种
按工程施工阶段投入劳动力情况
基坑、基础及地下室结构工程施工阶段
上盖结构工程及砌筑工程施工阶段
屋面及装饰装修工程施工阶段
安装工程施工阶段
室外工程及竣工验收施工阶段
挖桩工
80

土方工
30

木工
180
180
80

20
门窗工

30
30

油漆工

60

钢筋工
100
100

焊工
20
20
10
10
10
砼工
100
100

25
瓦工
50
150
200

50
架子工

30
15

机械工
8
15
15
8
8
水电安装工
20
10

80
40
水电工
8
8
8
8
8
杂工
30
20
20
20
20
注：劳动力投入情况根据施工进度及工期要求作适当调整

第五章 工期计划及工程施工目标

第一节 工期计划

总工期：约210天（日历天）
开工日期：暂定2010年12月01日
竣工日期：暂定2011年7月20日
详见《百花时代广场建筑工程项目施工总进度计划图》

第二节 工程施工目标

一、质量目标

确保工程质量合格，争创市优良样板工程。

二、安全目标

杜绝重大安全事故的发生，控制工伤、轻伤频率在1‰内。

三、工期目标

按质按量、文明，依时按合同规定时间完成该项工程任务。

四、文明施工目标

严格遵照有关建筑工程文明施工规定组织施工，争创创文明施工样板工地。

第六章 分部分项工程施工技术措施

第一节 施工测量和沉降观测

一、基础放线
(1) (10) (18)
(K) (K)

(G) (G)

(D) (D)

(A) (A)
(1) (2) (3) (4)(6) (10) (14) (15) (16) (17) (18)
基础垫层浇完后，将基坑上的控制轴线引测到垫层上。根据图示轴线放出建筑物平面墙体位置。轴线放出后经监理验收后进行下道工序。

二、高层结构测量允许偏差值

1、基础放线允许偏差值
长度L 宽度B的尺寸 m 允许偏差 mm
L(B) ≤ 30 m ±5mm
30m < L(B) ≤ 60m ±10mm
60m < L(B) ≤ 90mm ±15mm
2、标高允许偏差值
层高测量偏差不应超过±3mm，建筑全高（H）测量偏差不应超过3H/1000，且不大于：
30m < H ≤ 60m ±10mm
60m < H ≤ 90mm ±15mm
90m < H ±20mm
3、竖向允许偏差

结构类型
竖向偏差
大模板施工
砼墙体
层间
mm
层高不大于5m
5
层高大于5m
全高H
H/1000，但不大于30mm

三、±0.00以下标高测法

为保证建筑全高控制的精度要求，在基础施工中就应注意准确投测标高，为±0.00以上标高传递打好基础。为控制好±0.00以下的各层标高，在基础开控过程中，应在基坑四周的护坡或桩上涂一条宽100mm竖向白带。测出漆带上顶的标高，然后用钢尺在白漆带上量出±0.00以下，各负（一）整米数的水平线，最后将水准仪安置在基坑内，校测四周护坡桩上各白漆条带底部同一标高的水平仪，当误差在±5mm以内时，则认为合格。

四、±0.00以上标高测法

±0.00以上标高测法，主要用钢尺沿结构外墙边柱或楼梯间等向上竖直测量。一般高层建筑要有三处向上引测，以便于相互校核和适应分段施工需要。

五、结构施工测量

1、 基础施工测量：根据上面轴线控制线放出的平面位置图，首先是控制桩顶标高、砂石层标高、底板标高、地下二层、地下一层及±0.00的标高。
2、 轴线的竖向传递：首层验线合格后，将控制轴线引测到结构立面上，作为向上投测的基准点，由于工程场地较狭小，我们采用内外控制相结合，采用部分吊坠引测。墙角采用两个方向控制，检查墙角的垂直度。
3、 标高的竖向传递：首层施工完成后，在建筑物四周抄测一条500mm水平标高线，经校测闭合后，作为向上引测的起始标高，在施工层抄平之前，先校核从首层传递上来的三个标高点，当偏差小于3mm时，以其平均值引测500mm水平标高线，抄平时尽量将水准仪安置在测点范围中间位置上，并进行一次精密定平。水平仪标高的允许偏差±3mm。
4、 结构施工中测设的平面位置与标高均应以墨线标识，线迹要清楚准确，墨线宽度小于1mm，墙柱钢筋绑扎完成后，应在竖向主筋上测设标高，并用白油漆标识作为支模和浇筑砼的依据。模板支好后，用经纬仪校测模板垂直度。
5、 对精度的要求
l 轴线 2mm。
l 墙、柱、梁边线、门窗洞口线3mm。
l 轴线竖向投测±3mm/层，总高度±15mm。

六、沉降观测

1、沉降观测点的平面布置

4 1 D A
5
329# 330#
1 1 1 1
5 2 E B

6 3 F C
2、沉降观测点的设置

φ16钢筋做成半圆头与
M16膨胀螺丝焊接
M16膨胀螺丝
3、沉降观测的时间和次数

（1）施工期间：±0.00以上结构完成后，每施工一次做一次观测记录。
（2）结构完成后，视沉降量的情况决定观测的时间，直到不下沉为止，方可停止观测。

4、沉降观测的注意事项

（1）固定人员观测和整理记录成果。
（2）固定使用的水准仪和水准尺。
（3）使用固定的水准点。
（4）按规定的日期、方法及路线进行观测。

5、对使用仪器要求

仪器的望远镜放大率不得小于24倍，气泡灵敏度不大于15″/2mm（有符合水准器的可放亮一倍），可采用适合四等测量的仪器。

6、观测作业中应遵守的规定

（1） 观测应在成像清晰、稳定时进行。
（2） 仪器离前后水准尺的距离应基本相等，视距不超过50m。
（3） 前后视用同一根水准尺。
（4） 前视各点观测完毕以后，应回视后视点，最后应闭合于水准点上。

7、沉降观测的精度及成果整理

（5） 沉降观测相对于后视点高差测定的±1mm（即仪器在每一测站观测完前视各点以后，再回视后视点，两次读数之差不得超过1mm）。
（6） 每次观测结束后，要检查记录是否正确，精度是否合格，并进行误差分配，然后将高程列入沉降观测成果之中，并记录观测时间、沉降量、荷重情况，方可画出沉降曲线。

8、沉降观测中遇到的问题及处理

每测完一次，将沉降观测的成果记录向有关负责人汇报，以便及时发现问题和做相应的处理。

第二节 深基坑开挖支护施工

一、测量定位
1、根据甲方提供的基准点（定位控制点和标高控制点）建立平面控制网，主轴控制网，标高控制网，并经监理复核签字，方能使用。
2、根据主轴控制网，测放桩位，经监理复核后方能开挖。
二、基坑施工开挖支护
锚杆挡墙应自上而下逐节施工，先施工孔桩再同土石方施工每开挖1.5米段至上而下施工锚杆及喷护；壁面不规则时，壁面与岩壁之间应用混凝土满填。
1、锚杆+喷射砼支护施工方案
首先确定使用锚杆+喷射砼支护施工方案，根据钻孔桩施工过程中提取的碴样，分析在基坑开挖以前选用那一种施工方案，如果地质满足基坑开挖以后能够基本自稳，在施工过程中不宜滑塌，地质资料揭示的底层为人工填土，粉质粘土、沉积土，含水量较少。
2、选用材料及机械
根据现场实际情况结合现有材料及机械设备，配备挖掘机打桩。
3、施工放线
在基坑开挖防护以前，对承台边线扩大1.5米放线，施工放线完成以后，采用白灰粉将线路标示出，在线以外定出钢板桩施工的位置。
4、基坑土方开挖
基坑开挖过程遵守的原则为：每次开挖深度保证在1.5米以内，采用随开挖随护壁的工序，要待上层护壁完工后才能进行下层开挖，并在开挖过程中分层开挖，直至开挖到设计标高，在开挖过程中注意车辆不得靠近基坑，同时在车辆停留一侧的基坑处，预留一层开挖体，加强土体反压，保证基坑开挖安全。在施工过程中应及时排除基坑中的水，防止基坑因水浸泡，造成基坑周边松软垮塌。
基坑开挖施工过程中及施工完成以后，在两边设置安全警示牌，周围做防护栏进行防护。在施工过程中严格按照机械安全操作规程施工，并在施工过程中有专人指挥，保证车辆运行安全。

三、安全防护措施

1、建立健全安全管理制度
⑴成立施工现场安全管理小组，由主管生产的副指挥长任组长，施工全过程进行监督检查。上级单位或相关业务部门，要定期或不定期的进行安全施工检查。
⑵制定安全生产责任制，要具体到每个部门的每个岗位，并定期进行安全考核，不合格的对其进行诫勉或下岗。
⑶制定工程施工安全管理目标，并制定各项具体安全管理措施、规章及制度，确保目标实现。
⑷加强对现场施工的安全管理，不能以包代管。
2、编制基坑土方工程施工方案
⑴施工前按照土质的情况设置安全边坡或者固壁支撑。对于土质疏松或较深的沟坑。
⑵施工方案的内容必须全面，能够用来指导施工，设计计算书应计算准确，符合规定，审批手续完备。
3、安全知识培训及安全技术交底
⑴施工前要对施工作业人员进行安全培训教育后，方可进行施工作业。对基坑开挖作业人员要经技术与安全操作知识培训，经考试合格，持证上岗。
⑵施工中要派1名技术好，有经验的人员负责现场施工技术指导和监护。
⑶每班施工作业前，必须由技术员进行施工技术交底和安全员进行安全技术交底及讲解安全注意事项，进行班前安全教育。
4、加强施工过程安全检查
基坑土方工程施工中，由现场安全员进行施工全过程的监督检查，发现安全隐患立即停止作业，并进行整改。
5、施工安全技术措施
⑴进行土方施工前，必须做好必要的地质、水文和地下设备（如瓦斯管道、电缆、自来水管等）的调查和勘察工作。
⑵基坑施工时基坑支护及施工降水方案严格按照批准的施工组织设计或施工方案执行。
⑶挖掘基坑、井坑时，应视土壤性质、湿度和挖掘深度，设置安全边坡或者固壁支架。
⑷挖掘基坑时，如果发现有不能辨认的物品，应该立即报告上级处理，严禁随意敲击或者玩弄。
⑸在深坑内操作时，遇有可疑现象，应该立即停止工作，并报告上级处理。
⑹靠近既有建筑物旁挖掘基坑的时候，应该视挖掘深度，做好必要的安全措施。
⑺对基坑的边坡或者固壁支架应该随时检查（特别是雨后和解冻时期），如果发现边坡有裂缝、疏松或者支撑有折断、走动等危险征兆，应该立即采取措施。
⑻挖掘土方应从上而下施工，禁止采用挖空底脚的操作方法。
⑼拆除固壁支撑的时候,应从上而下逐步拆除.更换支撑时,应该现状上新的,再拆下旧的,吃出固壁支架和支撑的时候,必须有工程技术人员在现场指导。
⑽使用机械挖土前,要先发出信号,挖土的时候,在挖掘机挺杆的旋动范围内,不许进行其他工作.装土的时候,任何人都不得留在装土车上。机械操作人员应有操作证。
⑾在有支撑的沟坑中,使用机械挖土,必须注意不使机械
