渗透结晶施工工艺.doc

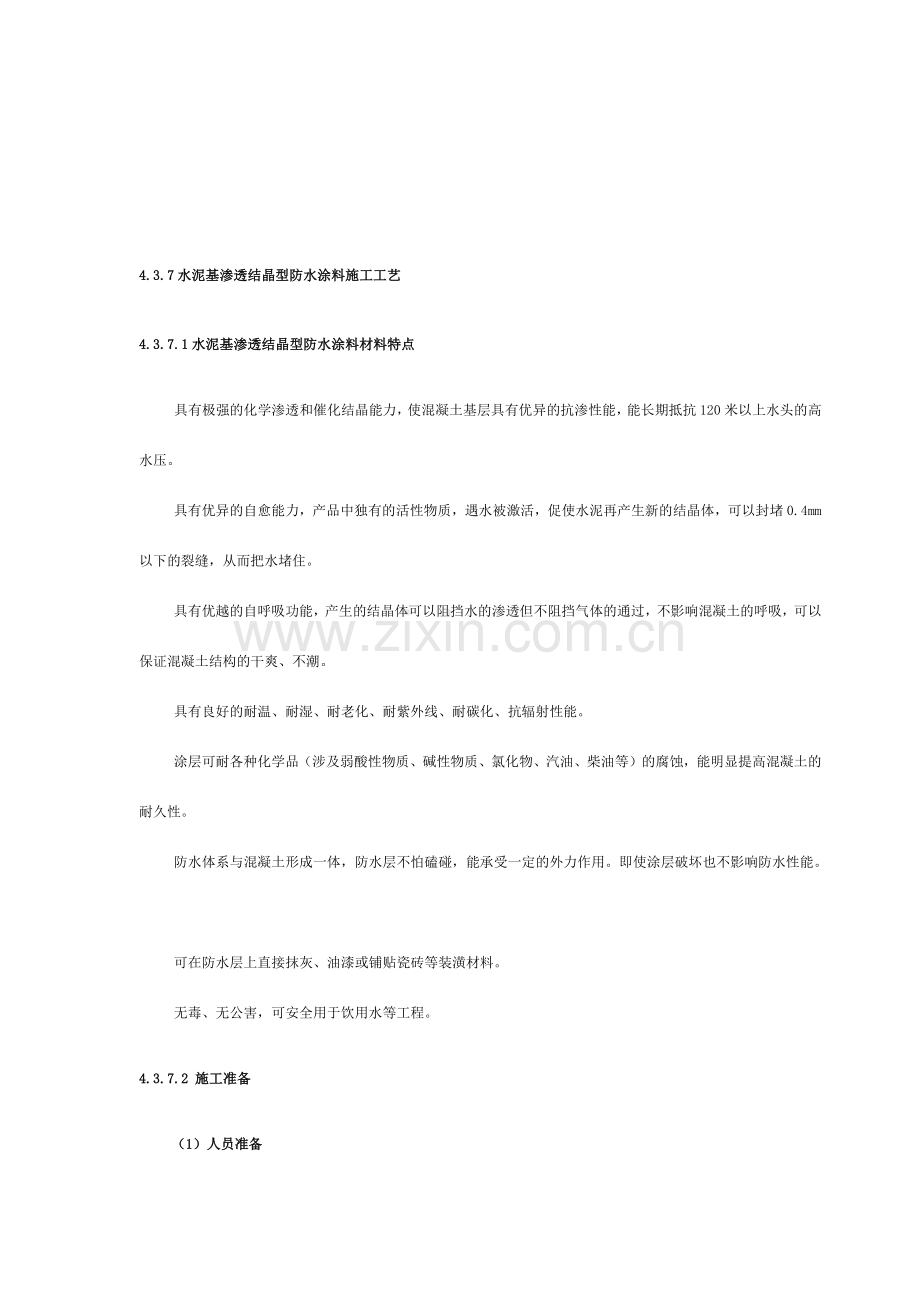

4.3.7水泥基渗透结晶型防水涂料施工工艺
4.3.7.1水泥基渗透结晶型防水涂料材料特点
   具有极强的化学渗透和催化结晶能力，使混凝土基层具有优异的抗渗性能，能长期抵抗120米以上水头的高水压。
   具有优异的自愈能力，产品中独有的活性物质，遇水被激活，促使水泥再产生新的结晶体，可以封堵0.4mm以下的裂缝，从而把水堵住。
   具有优越的自呼吸功能，产生的结晶体可以阻挡水的渗透但不阻挡气体的通过，不影响混凝土的呼吸，可以保证混凝土结构的干爽、不潮。
   具有良好的耐温、耐湿、耐老化、耐紫外线、耐碳化、抗辐射性能。
   涂层可耐各种化学品（涉及弱酸性物质、碱性物质、氯化物、汽油、柴油等）的腐蚀，能明显提高混凝土的耐久性。
   防水体系与混凝土形成一体，防水层不怕磕碰，能承受一定的外力作用。即使涂层破坏也不影响防水性能。
   可在防水层上直接抹灰、油漆或铺贴瓷砖等装潢材料。
   无毒、无公害，可安全用于饮用水等工程。
4.3.7.2 施工准备
（1）人员准备

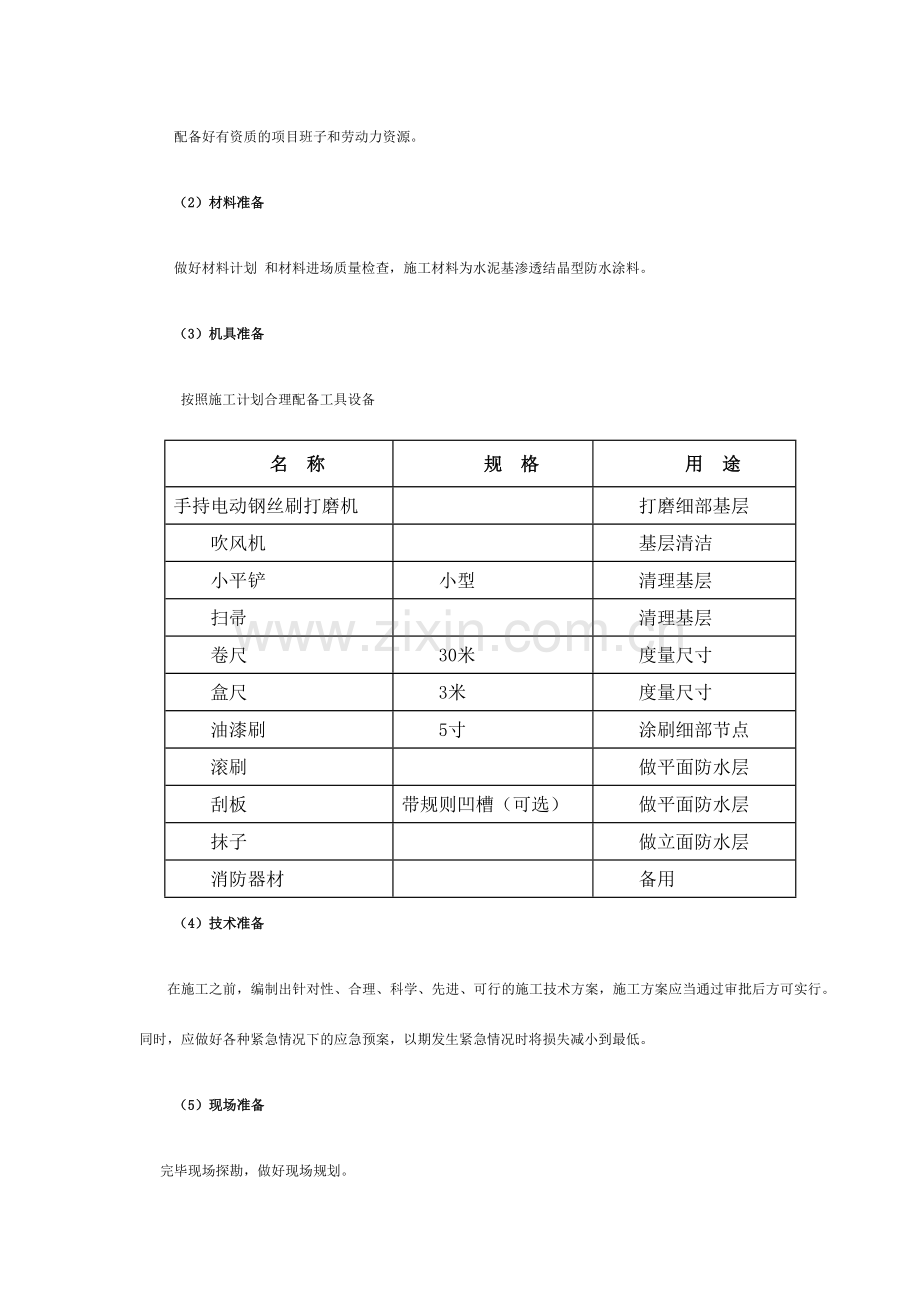

配备好有资质的项目班子和劳动力资源。
（2）材料准备
做好材料计划 和材料进场质量检查，施工材料为水泥基渗透结晶型防水涂料。
（3）机具准备
按照施工计划合理配备工具设备
名 称
规 格
用 途
手持电动钢丝刷打磨机

打磨细部基层
吹风机

基层清洁
小平铲
小型
清理基层
扫帚

清理基层
卷尺
30米
度量尺寸
盒尺
3米
度量尺寸
油漆刷
5寸
涂刷细部节点
滚刷

做平面防水层
刮板
带规则凹槽（可选）
做平面防水层
抹子

做立面防水层
消防器材

备用
（4）技术准备
在施工之前，编制出针对性、合理、科学、先进、可行的施工技术方案，施工方案应当通过审批后方可实行。同时，应做好各种紧急情况下的应急预案，以期发生紧急情况时将损失减小到最低。
（5）现场准备
完毕现场探勘，做好现场规划。
（6）资料准备
及时收集和整理工程资料
（7）作业条件准备
基面无缺陷及疏松物，无有机物、油污等其它粘结物。
4.3.7.3工艺流程
基层解决→基层湿润→制浆→涂刷→检查→养护→工程质量验收→临时保护
4.3.7.4操作要点
（1）基面检查：检查混凝土基面有无缺陷及疏松物，有无有机物、油污等其它粘结物，如有按规定进行修补加强或清理干净。
（2）基面湿润：先将基层表面的泥或浮灰清扫干净，用水充足湿润解决过的待施工基面。一般需要湿润4-12小时左右，使混凝土结构得到充足的润湿、润透，但不要有明水。
（3）制浆：严格按照水泥基渗透结晶型涂料说明书的配合比与水调混，混合时可用手电钻装上有叶片的搅拌棒搅拌（3-5分钟），随搅拌，随施工，一次调的料不宜过多，要在30分钟内用完，混合物变稠时要频繁搅动，中间不能加水、加料。
（4）涂刷：
①水泥基渗透结晶型涂料涂刷时需要用半硬的尼龙刷，不宜用抹子、滚筒油漆刷或油漆喷枪。
②应来回用力涂刷，以保证凹凸处都能涂上。
③水泥基渗透结晶型涂料涂层规定均匀，各处都要涂到。不宜过薄和过厚，其用量要控制在单位用量之内。
④当涂第二层时，一定要等第一层初凝后仍呈潮湿状态时（即24小时内，根据工地现场情况而定）进行，如太干则应先喷洒些雾水后再进行第二层的涂刷，总厚度达成设计厚度。
⑤注意将水泥基渗透结晶型涂料涂匀，阳角及凸处要刷到，阴角及凹处不能有水泥基渗透结晶型涂料的过厚的沉积，否则在堆积处也许开裂。
4.3.7.5检查验收
（1）水泥基渗透结晶型涂料涂层施工完后，需检查涂层是否均匀，用量是否够量，有无漏涂部位，以上现象如有出现，则需进行再次施工修补。
（2）水泥基渗透结晶型涂料涂层施工完后，需检查涂层是否有暴皮现象。如有暴皮部位则需去除，并进行基面的再解决后，再次用水泥基渗透结晶型涂料涂刷。
（3）水泥基渗透结晶型涂料涂层的返工解决，返工部位的基面，均需潮湿，如发现有干燥现象，则需喷洒些水后，再进行水泥基渗透结晶型涂料涂层的施工，但不能有明水出现。
4.3.7.6注意事项
涂料防水层严禁在雨天、雾天、五级及以上大风时施工，不得在施工环境温度低于5℃及高于35℃或烈日暴晒时施工。
涂料应按配合比准确计量，搅拌均匀，并应根据有效时间拟定使用量。
基层表面不应有气孔、凹凸不平、蜂窝麻面等缺陷。涂料施工前，基层阴阳角应做成圆弧形。
涂膜涂刷应均匀一致，不得漏刷。
涂膜防水层的平均厚度应符合设计规定，最小厚度不应小于设计厚度的90％；
涂膜防水层与基层应粘结牢固，表面平整，涂刷均匀，无流淌、皱折、鼓泡、露胎体和翘边等缺陷。

桩头处涂刷水泥基渗透结晶型防水涂料施工
