厂区道路排水施工方案.doc

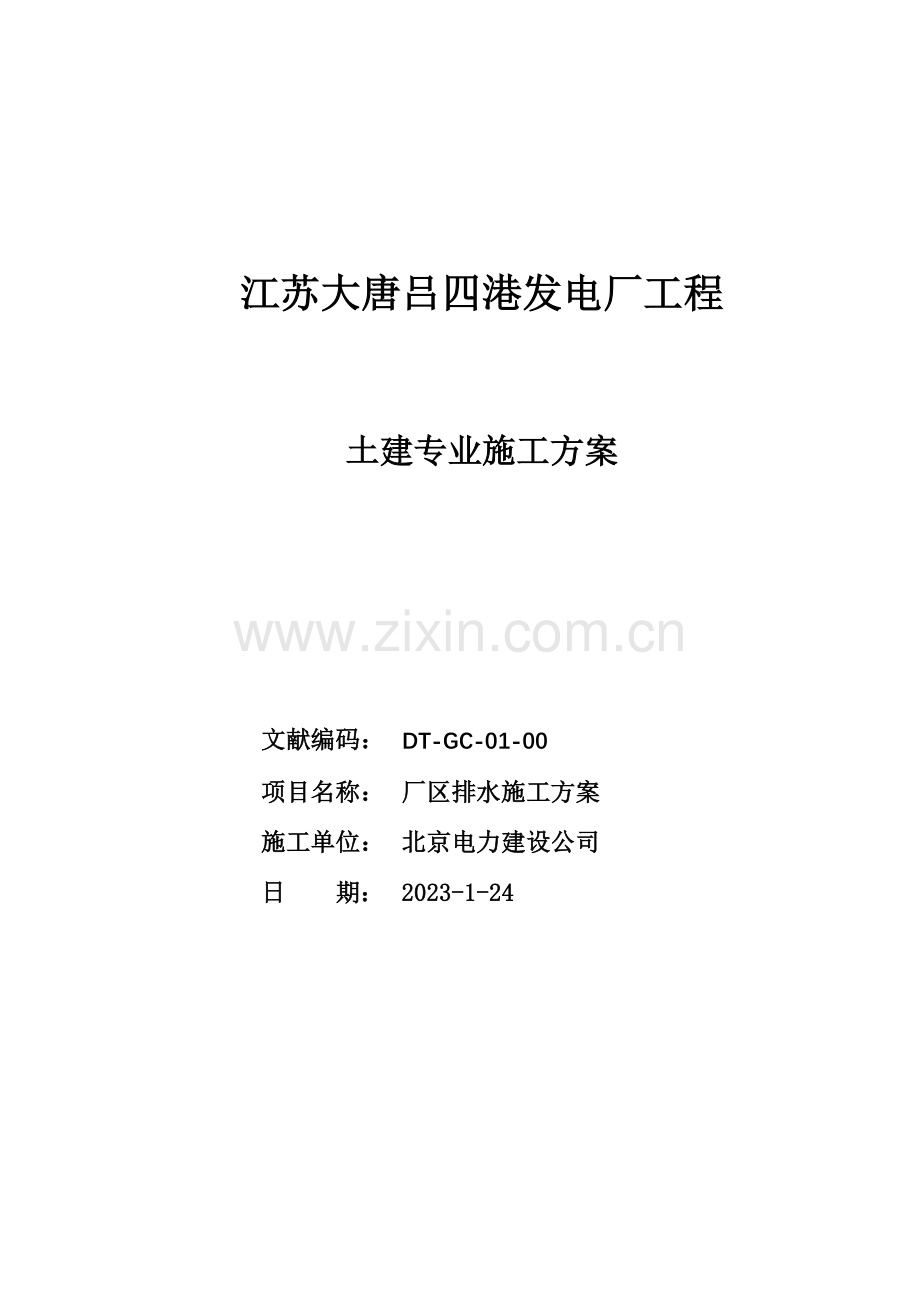

江苏大唐吕四港发电厂工程

土建专业施工方案

文献编码： DT-GC-01-00
项目名称： 厂区排水施工方案
施工单位： 北京电力建设公司
日 期： 2023-1-24

编制： 年 月 日

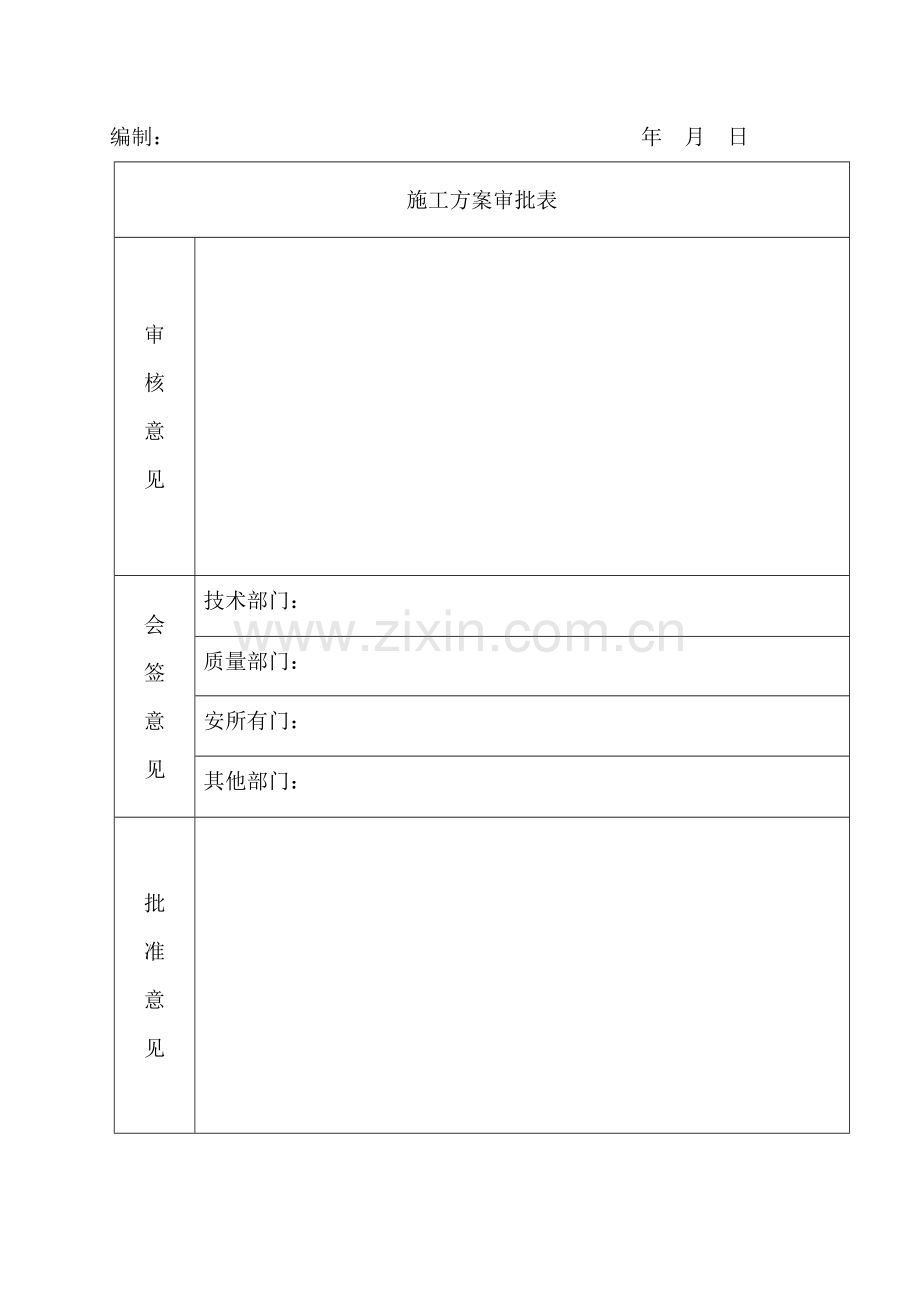

施工方案审批表
审
核
意
见

会
签
意
见
技术部门：
质量部门：
安所有门：
其他部门：
批
准
意
见

目录
1.工程概况 第1页
1.1概况 第1页
1.2工程量和工期 第1页
2.编制依据 第1页
3.作业前的条件和准备 第2页
3.1技术准备 第2页
3.2作业人员 第2页
3.3作业工机具 第3页
4.施工的工艺流程及施工工艺 第3页
4.1道路施工区域的选择及范围 第3页
4.2作业程序 第4页
4.3静载实验 第5页
5.质量通病及防止措施 第5页
5.1质量通病 第5页
5.2质量通病防止措施 第5页
5.3作业过程中控制点的设立 第5页
6.作业的安全规定和环境条件 第5页
6.1作业的安全规定 第5页
6.2作业的环境条件 第6页
7.附图 第6页
7.1 道路施工、井点降水平面布置图 第6页
7.2 道路施工剖面图 第6页

1.工程概况
1. 1概况
江苏大唐国际吕四港发电厂施工区域围海而建，本地日最大降水量可达182.3mm，在施工区域设立闭合排水沟，以满足地表和地下排水规定。
1.2 工程量和工期
1.2.1施工工程量
施工工程量登记表
名称
规格
材质
单位
数量
备注
挖土

m3
100000

回填土
原土掺10%水泥

m3
100000

混凝土垫层

砖砌体

1.2.3施工工期
2023/02/03-2023/07/31（见附表）
2.编制依据
2.1《江苏大唐吕四港发电厂地质勘测报告》
2.2《地基与基础工程施工工艺标准》
2.3 江苏大唐吕四港电厂一期工程初步设计《抽水实验报告》
2.4《建筑施工手册》
3.作业前的条件和准备
3.1 技术准备
3.1.1施工方案已拟定，并经建筑工地技术负责人、项目部专业技术负责人审核批准。
3.1.3工器具到位、排水施工方案编制完毕，排水沟平面位置、宽度、深度和构造做法、沟底坡度、集水井位置和尺寸已经拟定。
3.1.4技术人员按照施工方案，已对施工人员进行技术、质量、安全交底，并进行交底双签字。
3.1.5供电到位。
3.2 作业人员
3.2.1人员配置、资格
序号
作业人员工种
数量
资 格 要 求
1
技术员
1
可以领略施工理念，掌握施工工艺，熟悉施工质量和安环规定。
2
施工员
1
熟悉本项目施工的工艺流程，能有效组织好施工人员按照施工方案的规定施工，熟悉施工质量和安环规定。
3
测量员
2
纯熟掌握本专业的技术质量规定。
4
混凝土工
4
熟知混凝土振捣注意事项，有过类似的工作经验。
5
瓦工
6
熟悉砌筑、路面施工工艺。
6
壮工
16
参与过混凝土路面浇筑
7
挖掘机司机
2
熟悉所操作的机械性能，技术纯熟，了解路基施工的过程，
8
装载机司机
2
熟悉现场作业环境
9
压路机司机
2
熟悉现场作业环境
3.3作业工机具
3.3.1施工机械
序号
名 称
规 格
单 位
数 量
备 注
1
反铲挖掘机
DH220
台
1

2
装载机

台
1

3
压路机

台
1

4
推土机

3.3.2测量工具
序号
名 称
规 格
单 位
数 量
备 注
1
全站仪

台
1
经检测合格
2
经纬仪

台
1
经检测合格
3
水准仪

台
1
经检测合格
4
钢卷尺
50m
把
2
经检测合格
5
盒尺
5m
把
2
经检测合格
3.3.3其他
序号
名 称
规 格
单 位
数 量
备 注
1
污水泵
4寸
台
63

2
泵管
4寸
米
400

3
无纺土工布

m2
1000

4.施工工艺流程
4.1工艺流程
测量放线→布设排水系统→设立排水沟和集水井→安放水泵抽水
4.2测量放线
测量放线依据建筑坐标系1985国家高程基准，由华东院提供的坐标控制点成果进行测量，仪器选用拓普康GTS-602型全站仪，BTD-2型经纬仪，SC3-Ⅱ水准仪。排水沟顶面标高为3.0（±0.00）米，排水沟边距路边1m，排水井间距分为126m，194m，138m三种情况，排水沟坡度1‰～2‰。
4.3布设排水系统
采用污水潜水泵抽水，排水母管直径DN250，两个排水井共用一个排水管，排入堤外大海。
4.4布设排水沟和集水井
4.4.1排水沟和集水井采用机械开挖，红机砖砌筑，排水沟截面尺寸600×600mm，集水井截面尺寸2500×2500×2023mm，排水沟坡度取5‰，以两排水井间为界线排水。考虑集水井和沟道侧压力较大，沟道每隔30米砌筑一道承重墙，排水井增设十字型钢支撑，型钢采用22#槽钢。
4.4.2先挖集水井，用污水泵临时抽水，排水沟从集水井处向远处开挖。
4.4.3如现场水量较大时，可先在拟设立集水井边上布设临时集水井，轮换作业，最后完毕正式集水井。
4.4.4当集水井挖到设计标高后，安放集水井系统，集水井系统由虑管、滤网和滤料组成。
4.4.5排水沟为矩形，将地表水和地下水引入集水井。
4.5安放水泵抽水
4.5.1明沟排水采用污水潜水泵，流量165m3/h，扬程29米。排水设备的能力是总排水量的1.5倍。
5．质量问题及防止措施
5.1应当注意的质量问题
5.1.1当发生流沙明沟不能保持其形状时，应边挖边填入卵石和碎石滤料 。
5.1.2集水泵吸水处包缠两层无纺土工布，防止吸入泥沙等杂物，延长水泵使用寿命。
5.1.3布置备用电源，发生停电时使用。
5.2质量问题防止措施
5.2.1当发生流泥，明沟不能保持其形状时，应边挖边填入卵石和碎石滤料。
5.2.2当明沟坡度小或过滤层材料透水性差不能顺利排水时，应加大明沟沟底坡度选择透水性良好的滤料或在滤层中埋设引水管。
5.3作业过程中控制点的设立
序号
作业控制点
检查单位
备注
班组
专业工地
项目质检部门
监理
1
排水沟坡度
√
√
√

2
沟壁砌筑平整度
√
√
√

3
砂浆饱满度
√
√
√

6. 作业的安全规定和环境条件
6.1作业的安全规定
6.1.1危险辨识与危险评价表
项目：排水沟 2023年02月02日
序号
危险点描述
控制对策
实行负责人
确认签证人
1
场地和环境
废料随时清理，作到工完料净场地清
何平
李辉
2
在施工现场照明局限性
在每个作业点安装充足的照明工具并能正常投入使用
何平
李辉
3
施工现场使用电焊周边有危险因素
采用有效隔离防护措施，高处作业下方必须使用防火苫布
何平
李辉
4
临时施工平台搭设、使用不合理
专业人员搭设，平台要有接地；验收合格并挂牌后，方可施工，并不得超载使用。
何平
李辉
6.2作业的环境条件
6.2.1环境因素辨识和评价表
项目名称：排水沟 2023年02月02日
序号
危险点描述
控制对策
实行负责人
确认签证人
1
在施工现场照明局限性
在每个作业点安装充足的照明器具并能正常投入使用
何平
李辉
2
作业时有大风天气
严禁任何作业
何平
李辉
3
施工中废弃物不集中回收
施工中废弃物及时清理，不得乱扔乱抛，并集中回收到指定存放处
何平
李辉
6.3作业应注意的安全问题
6.3.1水泵用导线应采用防水绝缘电缆，应一机一闸，设有漏电保护器，做好接零保护，并随时检查绝缘情况。
6.3.2水泵放入水中或提出水面时，应先切断电源。
6.3.3排水系统应认真检查维护，防止漏水而影响排水效果。
6.3.4雨季排水时应防止雨水从坑外回灌。
7.附图
7.1 厂区排水平面示意图
