室内排水管道安装分项工程施工技术工艺质量交底卡.doc

建筑设备安装

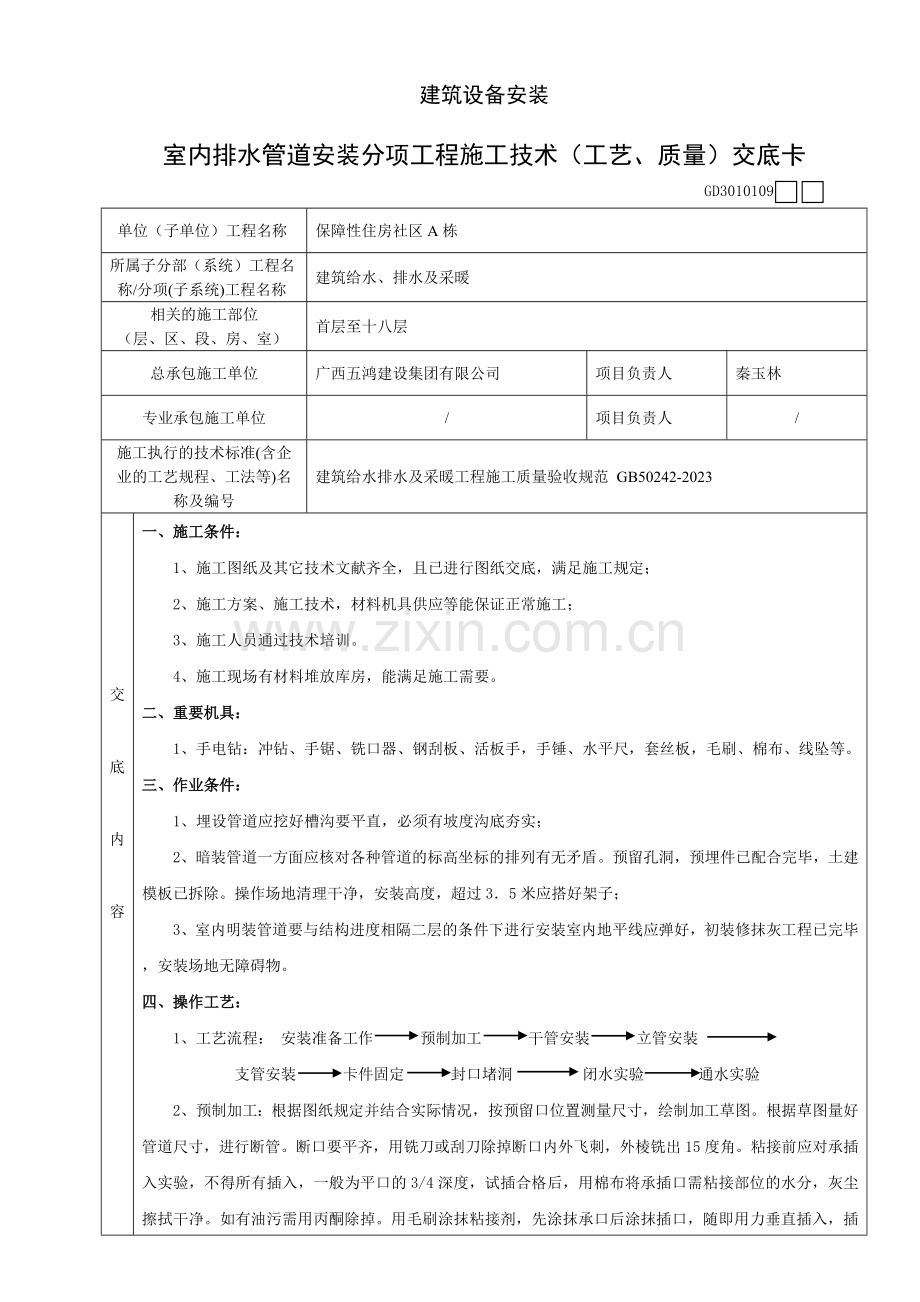

室内排水管道安装分项工程施工技术（工艺、质量）交底卡

GD3010109
单位（子单位）工程名称
保障性住房社区A栋
所属子分部（系统）工程名
称/分项(子系统)工程名称
建筑给水、排水及采暖
相关的施工部位
（层、区、段、房、室）
首层至十八层
总承包施工单位
广西五鸿建设集团有限公司
项目负责人
秦玉林
专业承包施工单位
/
项目负责人
/
施工执行的技术标准(含企
业的工艺规程、工法等)名
称及编号
建筑给水排水及采暖工程施工质量验收规范 GB50242-2023

交

底

内

容

交

底

内

容

一、施工条件：
1、施工图纸及其它技术文献齐全，且已进行图纸交底，满足施工规定；
2、施工方案、施工技术，材料机具供应等能保证正常施工；
3、施工人员通过技术培训。
4、施工现场有材料堆放库房，能满足施工需要。
二、重要机具：
1、手电钻：冲钻、手锯、铣口器、钢刮板、活板手，手锤、水平尺，套丝板，毛刷、棉布、线坠等。
三、作业条件：
1、埋设管道应挖好槽沟要平直，必须有坡度沟底夯实；
2、暗装管道一方面应核对各种管道的标高坐标的排列有无矛盾。预留孔洞，预埋件已配合完毕，土建模板已拆除。操作场地清理干净，安装高度，超过3．5米应搭好架子；
3、室内明装管道要与结构进度相隔二层的条件下进行安装室内地平线应弹好，初装修抹灰工程已完毕，安装场地无障碍物。
四、操作工艺：
1、工艺流程： 安装准备工作 预制加工 干管安装 立管安装
支管安装 卡件固定 封口堵洞 闭水实验 通水实验
2、预制加工：根据图纸规定并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15度角。粘接前应对承插入实验，不得所有插入，一般为平口的3/4深度，试插合格后，用棉布将承插口需粘接部位的水分，灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30S至1min即可粘接牢固。粘牢后立即溢出的粘接剂擦试干净；
3、干管安装：一方面根据设计图纸规定的坐标，标高预留槽洞或预埋套管。埋入地下时，按设计坐标，标高、坡向、坡度开挖槽沟并夯实。采用托求吊架。施工条件具有时，将预制好的管段，按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。所有粘连后，管道要直，坡度均匀，各预留口位置准确。安装立管需装伸缩节，伸缩节上沿距地坪或蹲便台70～100mm。干管安装完后应做闭水实验，出口由充气橡胶堵闭达成不渗漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm上覆筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞；
4、立管安装：一方面按设计规定将洞口预留，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。一方面清理已预埋的伸缩节，将锁母拧下，取出U型橡胶胶圈，清理杂物，复查上层洞口是否合适。立管插入端应先划好插入长度标记，然后上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20～30mm）。合适后即用自制U型钢制抱卡紧固于伸缩节上沿，然后找正找直并测量顶板距三通口中心是否符合规定。无误后即可堵洞，并将上层预留伸缩节封严；
5、支管安装：一方面剔出吊卡孔洞口或复预埋件是否合适。清理场地，按需要支搭操作平台，将预制好的支管按编号运至现场。清除各运物及粘接部位的水份。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口，根据管段长度调整好坡度。合适后固定，卡架，封闭各预留管口堵洞；
6、排水管道安装后按规定规定必须进行闭水实验。凡属隐蔽暗装管道，必须进行按分项工序进行。卫生洁具及设备安装后，必须进行通水通球实验；
7、粘接剂易挥发，便用后应随时封盖，冬季施工进行粘接时凝固时间为2～3min。粘接场合应通风良好，运离明火。
五、质量标准：
1、保证项目
① 管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计规定；
② 隐蔽的排水管及雨水管道的灌水实验结果必须符合设计规定和施工规范规定；
检查方法：检查区（段）灌水实验记录，管材出厂证明及粘接剂合格。
③ 管道的坡度必须符合设计规定或施工规范规定；
④ 排水塑料管必须按设计规定装伸缩节。如设计无规定，伸缩节间距不大于4m；
⑤ 排水系统竣工后的通水实验结果，必须符合设计规定和施工规范规定。
2、基本项目
管道支架的安装应符合以下规定：
排水塑料管道支吊架最大间距（单位：m）
管径(mm)
50
75
110
125
160
立管
1.2
1.5
1.8
1.8
1.8
横管
0.5
0.75
1.10
1.30
1.6

管道的坡度符合设计规定或以下规定：
生活污水塑料管道的坡度

项次
管径(mm)
标准坡度(‰)
最小坡度(‰)
1
50
25
12
2
75
15
8
3
100
12
6
4
125
10
5
5
160
7
4
排水通气管应符合设计规定或以下规定：
1)、通气管应高出屋面300㎜；
2)、在经常有人停留的平屋顶上，通气管应高出屋面2m；
立管管中心距墙面或支管离楼板面应符合设计规定：
1）、空调水DN50立管管中心距墙面75mm；
2）、排水DN75立管管中心距墙面100mm；
3）、排水、雨水DN100立管管中心距墙面120mm；
4）、生活阳台横支管距楼板H-0.350m。
3、允许偏差项目：
室内排水和雨水管道安装的允许偏差
项 次
项 目
允许偏差（㎜）
横管纵横方向弯曲
塑料管
每1 m
1.5
全长（25 mm以上）
≯38
立管垂直度
每1 m
3
全长（25 mm以上）
≯15
六、成品保护：
1、管道安装完毕后，应将所有管口封闭严密，防止杂物进入导致管道堵塞；
2、安装完的管道应加强保护应加强保护，特别立管距地2米以下时，应用木板捆绑保护；
3、严禁运用塑料管道梆为脚手架支点或安全劳的拉点吊顶的吊点。不允许明火烘烤塑料管，以防管道变形。
4、应注意的质量问题：
1）、应注意预制好的管段弯曲或断裂。因素是直管堆放未垫实，或暴晒所致。
2）、接口处外观不清洁、美观，粘接后外溢粘接剂应及时除掉。粘接口漏水。因素是粘拉接剂涂刷不均匀，或粘接处未解决干净所致。
3）、地漏安装过高过低影响使用。因素是地平线未找准。
4）、立管穿楼板处渗水。因素是立管穿楼板处没有做防水解决。
