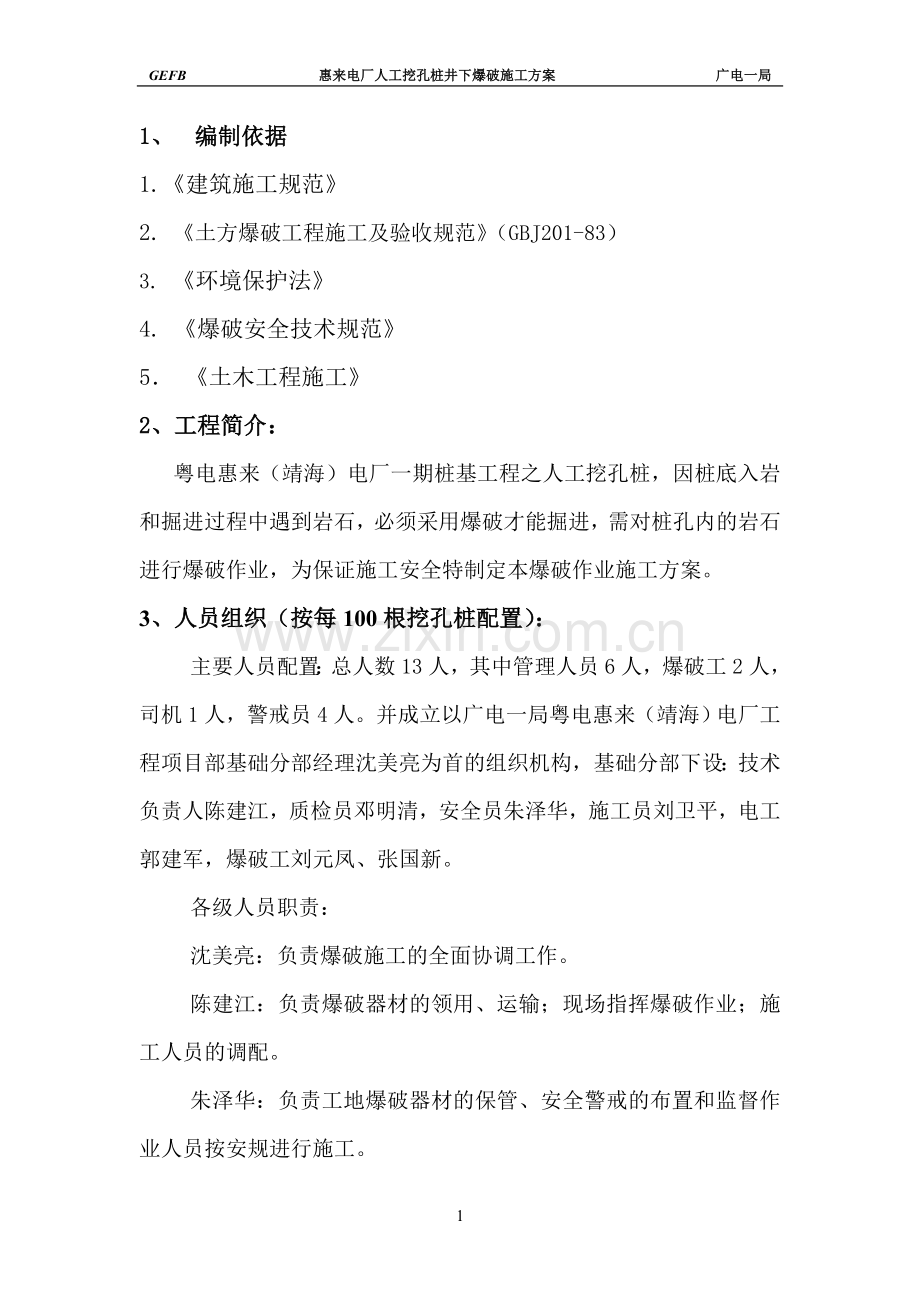

GEFB 惠来电厂人工挖孔桩井下爆破施工方案 广电一局
1、 编制依据
1.《建筑施工规范》
2. 《土方爆破工程施工及验收规范》（GBJ201-83）
3. 《环境保护法》
4. 《爆破安全技术规范》
5． 《土木工程施工》
2、工程简介：
粤电惠来（靖海）电厂一期桩基工程之人工挖孔桩，因桩底入岩和掘进过程中遇到岩石，必须采用爆破才能掘进，需对桩孔内的岩石进行爆破作业，为保证施工安全特制定本爆破作业施工方案。
3、人员组织（按每100根挖孔桩配置）：
主要人员配置：总人数13人，其中管理人员6人，爆破工2人，司机1人，警戒员4人。并成立以广电一局粤电惠来（靖海）电厂工程项目部基础分部经理沈美亮为首的组织机构，基础分部下设：技术负责人陈建江，质检员邓明清，安全员朱泽华，施工员刘卫平，电工郭建军，爆破工刘元凤、张国新。
各级人员职责：
沈美亮：负责爆破施工的全面协调工作。
陈建江：负责爆破器材的领用、运输；现场指挥爆破作业；施工人员的调配。
朱泽华：负责工地爆破器材的保管、安全警戒的布置和监督作业人员按安规进行施工。
刘卫平：负责确定需爆破的桩孔位置并通知有关人员。
邓明清：负责记录每个桩孔爆破器材用量。
爆破工刘元凤、张国新：负责确定每个桩孔的爆破器材用量，装药及引爆工作。
警戒员陈建设、郭建军、丁志勇、盛明：负责清退爆破隔离区内作业人员；布置警戒围栏；挖孔桩施工部位邻近道路的封锁；发布爆破信号。
爆破施工资质证明、持证人员名单及证书详见附页。
4、机械安排：
钻孔设备选用：按每100根桩配备6台手持式凿岩机（Φ42mm），3台空气压缩机。

主要施工机械装备表
序
号
机械设备名称
型号规格
数量
额 定
功 率
1
空压机
8m3/h
3
45kw
2
手持式凿岩机
18型
6

布孔
钻孔
装药、起爆
检查爆破情况、排除险情
清渣
5、 施工工艺流程

6、主要施工工序施工方法
⑴、装药及爆破
挖孔桩井下爆破采用松动爆破法：根据岩石的大小、硬度和预计爆破深度布孔，钻孔深度控制在1米内，采取多孔少药方式爆破，以保证孔壁和土体的安全稳定，如下图。

3 4 1
2

爆破破碎法示意图
1- 岩层或孤石；2-炸药；3-导火线； 4-炮孔。
①、钻孔类型：爆孔为垂直孔。
②、参数设计
查简明建筑工程施工手册（第2版，国振喜、韩兆平主编，机械工业出版社出版），炮孔爆破开挖基坑时，炮孔深度不应超过坑上口宽度的1/2，根据挖孔桩井下爆破的实际情况，挖孔桩开挖直径为1.9米，取H=2米，参数如下：
炮孔深度（l）：l=1/2H=1米；
最小抵抗线（W）：W=(0.35~1.00)H；
炮孔间距(a):a=（1.2~1.4）W；
炸药单耗（q）：q=（0.4～0.8）kg/m3；
每孔装药量（Q）：Q=0.33eqW3
根据本工程岩石特性及查《建筑施工规范》爆破主要参数表，按松动爆破取炸药单位耗量q=（0.4～0.8）kg/m3。视井下岩石的坚硬程度，φ1500桩一个桩孔一般打炮孔4~6个，φ1300及φ1200桩一个桩孔打炮孔3~5个，炮孔布置按交错梅花形布置，多个炮孔同时起爆；对孤石爆破，一般视其直径大小打炮孔2~4个；单个炮孔用药量计算：以φ1500桩为例，桩孔开挖直径为1.9米，每次爆破深度约0.55～0.6米，则每次松动爆破石方量为1.42立方米，一个桩孔总装药量为0.57~1.14kg，则每孔装药量Q=0.095～0.19kg。
挖孔桩井下爆破飞石安全距离：查《土木工程施工》（毛鹤琴主编）
计算公式为：
R=20Kn2W=20×1×(0.5)2×1×1.1=5.5
K - 与岩石、地形的有关系数， 取1.0；
N - 最大的一个药包的爆破作用指数，取 0.5 ；
W - 最大的一个药包的最小抵抗线（m）W=(0.35~1.00)H ；
则爆破安全距离R为5.5米，因此挖孔桩井下爆破安全距离取6米，可在需要装药的桩孔周围6米处布设活动安全围护栏杆，形成爆破作业安全隔离区。
③、装药结构：炸药装至炮孔的底部，单孔装药量为0.1kg。
④、堵塞物：采用钻孔岩粉或砂与土的混合物，并用炮棍掏实。
⑤、起爆器材:根据本工程基岩性质及其所处位置的地下水位情况,爆破炸药选用防水乳胶炸药和84#，雷管选用亳秒电雷管,最大安全电流0.03A，起爆电流0.7A。
⑵、检查爆破情况、排除险情
爆破工对起爆后的桩也爆破情况进行检查，排除哑炮，确认安全后解除警戒。
⑶、清渣
井下岩石爆破松动半个小时后，往孔内强制送风消除烟气、石粉，使井下空气保持新鲜，人员下井前，将装有鸽子的鸟笼吊入孔底停留10分钟，然后将鸟笼提出孔口，检查确认鸽子生态正常后，施工人员方能下井作业。小石块可用胶桶清出孔外，大石块用泥龙绳吊出孔外（大石块用泥龙绳绑牢后，井下作业人员撤上地面，然后才能将其吊出孔口）。
7、爆破时间
拟采取钻好一个桩孔即及时引爆一个桩孔的办法组织爆破。布孔、钻孔完毕，装填炸药，盖好井口，及时引爆。
8、爆破质量保证措施
⑴、认真组织好钻孔、布孔、装药、引爆的技术交底，便于施工人员明确地按技术要求施工。
⑵、严格遵守和执行《爆破规程》施工及验收规范，质量检验及评定标准。
⑶、每次爆破严格执行爆破器材领用、回收登记检查制度。
⑷、完善爆破施工的人员组织，落实安全措施，满足劳动力组织及机具要求。
⑸、严格执行炸药材料，爆破器材进场的合格证制度和抽样检查制度，搞好材料的追踪管理。
⑹、有效的控制爆破有害效应（飞石、振动、冲击波）的危害。
⑺、未用完的爆破器材退回仓库保管。
9、爆破安全技术措施
9.1一般爆破安全措施
1、应严格按GBJ201—83规范及爆破安全规程GB6722-86，电力行业DL5009·1—92标准进行施工。
2、编制施工方案后，应经有关部门批准。
3、爆破工作人员必须受过爆破技术训练，熟悉爆破器材性能和安全规则，并经相关部门考试合格取证后方可上岗。
4、爆破工程所用的爆炸材料，应根据使用条件并应符合现行国家标准、部标准。不得使用过期的或对质量有怀疑的爆炸材料。
5、爆破材料的购买、运输、储存、保管，应遵守国家关于爆炸物品管理条例的规定，由管辖部门直接配送，并做记录，当天剩余器材应当天退回。
6、爆破前必须做好如下安全准备工作：
⑴、装药
①、装药前，基础分部应口头通知安质部；
②、在需要装药的桩孔周围6米处布设活动安全围护栏杆，形成爆破作业安全隔离区，可以进入隔离区的人员包括：爆破技术负责人、安全员、爆破工、施工员和电工，除此之外其他人员不得进入爆破隔离区；
③、进入爆破隔离区的工作人员所有手机都关闭，由安全员朱泽华负责监督和检查；
④、落在爆破隔离区内的各个桩孔的井下潜水泵全部切断电源，暂停使用，本项工作由电工郭建军负责；没有使用潜水泵的桩孔可以继续进行挖土清渣等作业（当采用非电雷管时，爆破隔离区内的井下潜水泵可以不切断电源）；
⑤、现场使用的炸药和雷管由爆破工负责保管；
⑥、装药过程中，由一个警戒员在隔离区外巡视警戒，防止无关人员进入爆破隔离区。
⑵、爆破
①、爆破前基础分部应口头通知安质部；
②、爆破前用钢筋网盖板盖好井口，上盖钢板，重物压紧，防止石块飞出，并利于冲击波消散；
③、警戒员负责通知、督促爆破隔离区内各桩孔井上和井下作业人员撤出隔离区外；
④、警戒员发布爆破信号通知所有作业人员:爆破前半个小时，吹三声长哨并举起红旗,表示通知爆破隔离区内人员清场；爆破半个小后，单独吹一声长哨举起绿旗,表示爆破完成，解除警戒，有关作业人员可以进入爆破隔离区内工作；
⑶、警告标志：在挖孔桩施工部位邻近路口设警告牌；
7、浓雾、大雨、大风、雷电或黑夜时，均不得起爆。爆破作业遇雷雨时应立即停止作业并迅速撤离危险区。
8、施工现场不设雷管库和炸药库。
9、盲炮的处理应严格执行《爆破安全规程》GB6722-86的规定
10、爆破飞石的安全距离:挖孔桩掘进过程中的岩石爆破系井下爆破，且用药量小，钢板盖好井口后，地面5米范围外即为安全区。
11、装药过程中应确保雷管引线和孔口导线的正负极处于闭路状态。
9.2、爆破检验措施：
1.当爆破哨声结束后半个小时，派出施工人员进入爆破场地清理工作。
2.爆破后由爆破工负责对爆破场地进行检查，检查的内容包括是否全部炮孔起爆，爆后对周围设备及建筑物的影响状况。
3.爆破工检验出瞎炮时，应分析出现拒爆原因，一般盲炮产生的原因有：填塞时将导线、导爆管砸坏，造成拒爆；起爆药包未爆；雷管失效（因渗水或漏检等原因造成）起爆药包爆能低造成炸药半爆。
4.盲炮的处理方法有：检查网络未被破坏时，可以采用重新起爆，如果抵抗线有变化，则要验算安全距离，加强警戒，再联线起爆，在距盲炮孔不小于10倍炮孔口直径处打平行孔装药起爆，爆破参数由爆破各种人员确定，对于不抗水的炸药可以向孔内灌水，使炸药失效，然后作进一步处理。
5、由爆破工负责盲炮的检查和处理。
9.3、关于明确#1锅炉人工挖孔桩井下爆破程序的事宜：
1. 严格按本工程爆破施工方案的要求执行。
2. 在爆破施工过程必须遵循以下程序：A：通知：在装药前需通知安质专职安监员，并在其允许下方可进行下一步骤。B、清场：把需装要附近的非爆破人员给予撤走。C、警戒：用安全警戒带把需要装药的井围护，范围至邻近的井靠内边。D、装药：作业人员需持证上岗，严禁把手机、对讲机、手电筒及火种等带至作业面，电雷管脚线必须处于短路状况并放置于井底下。E、覆盖：用钢筋网、盖板及沙包覆盖已装药完成的井口。F、爆破：在完成爆破前的清场、警戒后在爆破负责人允许下统一起爆，时间定为中午或下午（与场平爆破时间一致）。
3. 在执行以上程序过程中，需装药的井的邻近的井允许作业，但是严禁带电作业，电工必须把邻近的井用电设备的电缆从配电箱拆除，并尽可能移走用电设备。电工必须对用电情况进行监控。
4. 贵部专职安全员必须对上述过程的每一步骤及周围环境给予监督、检查。
5. 贵部应按本工程爆破施工方案中的爆破药量限值进行装药，避免超量安装。
10、危险源辨识及预防措施
作业活动
危害因素
可导致的事故
控制措施
装药
爆破隔离区内井下使用潜水泵（使用电雷管时），作业人员使用手机。
炸药失控爆炸，导致人员意外伤亡。
每台潜水泵均配置漏电保护开关；切断爆破隔离区内的井下潜水泵电源（使用电雷管时）；隔离区内作业人员手机关机。
爆破
爆破前隔离区内人员没有及时清场，孔口没有加盖钢板或钢板上没有加压重物。
井下人员被爆炸冲击波伤害，井上人员被孔内飞出来的石块击伤。
引爆前半个小时将爆破隔离区的人员全部清场；井口加盖钢筋网、钢板（覆盖整个井口）并上压重物。

10
