1 目的与范围
本标准规定了江苏协鑫硅材料科技发展有限公司(以下简称“协鑫硅材料公司”)公司标准水泵类设备维护保养的规定、构成、内容和表达形式等。
本标准合用于协鑫硅材料公司水泵设备的维护保养工作。
2 引用标准
无
3 定义
无
4工作职责
4.1 工程师：根据设备运转及生产情况，制订相应的保养计划，并对《水泵维护保养规程》的具体实行情况进行监督与考核。
4.2 班组长：班组长负责督导《水泵维护保养规程》的具体实行，及实行期间的检查与考核。
4.3 维修人员
4.3.1 严格按照《水泵维护保养规程》进行保养设备并作具体记录以备存档。
4.3.2设备操作者负责设备平常巡检的实行，并协助设备维修人员本规程内的保养 。
4.3.3 设备维修人员督导操作者进行平常巡检，同时负责本规程内保养的实行。
4.3.4 发现设备问题及时解决或向上级报告并作记录。
5 工作内容
5.1维修人员按照所指定的保养计划，根据季保养维护登记表，对设备检查保养，并做具体记录及存档。

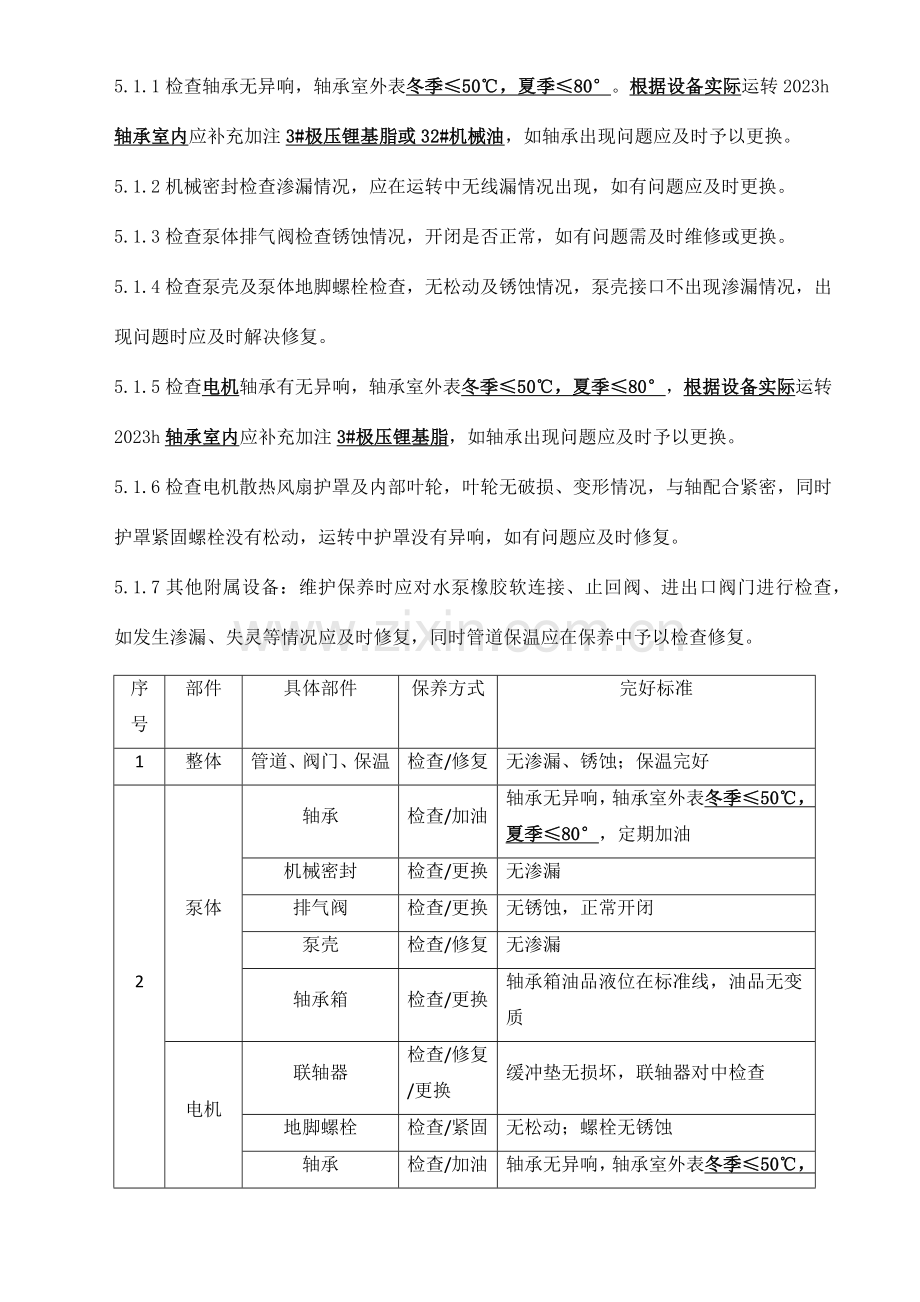

5.1.1检查轴承无异响，轴承室外表冬季≤50℃，夏季≤80°。根据设备实际运转2023h轴承室内应补充加注3#极压锂基脂或32#机械油，如轴承出现问题应及时予以更换。
5.1.2机械密封检查渗漏情况，应在运转中无线漏情况出现，如有问题应及时更换。
5.1.3检查泵体排气阀检查锈蚀情况，开闭是否正常，如有问题需及时维修或更换。
5.1.4检查泵壳及泵体地脚螺栓检查，无松动及锈蚀情况，泵壳接口不出现渗漏情况，出现问题时应及时解决修复。
5.1.5检查电机轴承有无异响，轴承室外表冬季≤50℃，夏季≤80°，根据设备实际运转2023h轴承室内应补充加注3#极压锂基脂，如轴承出现问题应及时予以更换。
5.1.6检查电机散热风扇护罩及内部叶轮，叶轮无破损、变形情况，与轴配合紧密，同时护罩紧固螺栓没有松动，运转中护罩没有异响，如有问题应及时修复。
5.1.7其他附属设备：维护保养时应对水泵橡胶软连接、止回阀、进出口阀门进行检查，如发生渗漏、失灵等情况应及时修复，同时管道保温应在保养中予以检查修复。
序号
部件
具体部件
保养方式
完好标准
1
整体
管道、阀门、保温
检查/修复
无渗漏、锈蚀；保温完好
2
泵体
轴承
检查/加油
轴承无异响，轴承室外表冬季≤50℃，夏季≤80°，定期加油
机械密封
检查/更换
无渗漏
排气阀
检查/更换
无锈蚀，正常开闭
泵壳
检查/修复
无渗漏
轴承箱
检查/更换
轴承箱油品液位在标准线，油品无变质
电机
联轴器
检查/修复/更换
缓冲垫无损坏，联轴器对中检查
地脚螺栓
检查/紧固
无松动；螺栓无锈蚀
轴承
检查/加油
轴承无异响，轴承室外表冬季≤50℃，夏季≤80°，定期加油

3

附件
散热风扇
检查/修复
风叶无破损
地脚螺栓
检查/紧固
无松动；螺栓无锈蚀
软连接
检查/更换
无破损、渗漏
管道保温
检查/修复
保温良好无破损

Y型过滤器
检查/清洗
清洁无堵塞
5.2 水泵年度保养
维修人员按照所指定的保养计划，根据水泵实际运营情况及轴承的使用寿命，对水泵泵体轴承、电机轴承进行定期解体检查、清理、更换保养，并做具体记录及存档。
保养内容：
5.2.1根据轴承的使用寿命为8000-10000小时，应对泵体轴承、电机轴承进行定期更换并更换润滑油、润滑脂。
5.2.2水泵解体检查叶轮、泵壳有无磨损、锈蚀、腐蚀现象，必要时应清理或更换。
5.2.3检查密封环有无磨损情况，必要时应更换密封环。
5.2.4检查机械密封动静结合面有无严重磨损、破损现象，必要时应与更换。
5.2.5检查轴套有无磨损现象，必要时应更换轴套。
5.2.6检查泵轴与联轴器的磨损情况，必要时更换轴与联轴器。
5.2.7检查测量泵轴与轴承、轴承室与轴承之间的紧力配合，必要时应更换泵轴及轴承室。
5.2.8检查电机电线绕组，有无过载痕迹，如有：烧焦、融化现象应重新绕电线绕组。
5.2.9对电机接线柱及螺栓进行禁锢，并用绝缘胶布进行安全包扎。
5.3 常见故障排除
注意：在拆下电机接线盒以及拆卸泵之前，必须保证电源已经切断。
序号
故障现象
因素分析
排除方法
1

当启动器合上，电动机不能起动。
a)电源故障
b)电机过载
c)启动器接触不好或线圈有问题
d)控制电路有问题
e)电机出故障
a)检查电源
b)检查系统
c)更换启动器
d)检查控制电路
e)修理
2
启动器过载装置跳开(电源合上立即跳开)
a)过载装置接触有问题
b)电缆接线松开了或电源有问题
a)检查启动器
b)检查电缆接线和电源
3
过载装置偶尔跳开
a)过载设立太低
b)周期性电源故障
a)重新设立
b)检修电源
4
过载装置没有跳开，但泵不能工作
a)启动器接触不好或线圈有问题
b)协控制问题
a)更换启动器
b)检查控制电路
5

泵出水不均

a)在泵进口处，没有足够的水
b)液面太低
c)与水温、管路损失和流量相比，进口压力太小
d)进水管部分被杂质堵塞
a)改善系统，设法增长水量
b)设法升高液面
c)改善系统，设法增大进口压力

d)检查及清污
6

泵在运转但
不出水

a)进水管被杂质堵塞
b)底阀或止回阀在关死位置
c)进水管泄漏
d)进水管或泵中有空气
a)检查及清污
b)检修底阀和止回阀
c)检修进水管路
d)重新灌液、排除空气
7
当电源断开，泵反方向运转

a)进水管泄漏
b)底阀或止回阀有故障
c)底阀在开或部分开的位置受阻．
d)进水管有气囊
a)检修进水管路
b)检修底阀和止回阀
c) 检修底阀
d)检修进水管路、排除空气
8

泵有异常振动和杂音

a)进水管泄漏
b)进水管太小或部分地被杂质堵塞
c)进水管或泵中有空气
d)装置扬程与泵扬程比太低
a)检修进水管路
b)增大或检修进水管路
c)重新灌液、排除空气
d)改善系统或重新选型

5.3 安全考量
安全标志：
以下安全标志将会出现在本手册，来提醒使用者注意特殊情况或告知有也许的危险。请保证维修人员，操作人员熟悉这些标志。
危险 ---- 出现此标志代表所讲述的情况很危险，假如不避免的话也许会导致死亡或严重伤亡。只有合格的人员才干解决此类型状况。
警告 ---- 出现此标志代表所讲述的情况有危险，会导致重伤。只有在完全了解了警告的讯息，才干开始进行。
小心 ---- 出现此标志代表所讲述的情况也许会导致零件故障，中度受伤或资料遗失。
注意 ---- 出现此标志代表提供重要的相关资料，提醒或建议。
6 检查与考核
6.1 检查
6.1.1 维修车间分管专工、车间主任等不定期的对本规程的实行和执行进行检查,对其不对的的解决立即进行纠正,对其过错行为采用纠正措施,并实行验证.
6.1.2安全、环保专职岗位定期或不定期对本岗位安全、环保实行检查，并对该岗位的安全、环保作出评价或考核。
6．2考核
各级考核部门按本规程的内容和规定对本岗位实行考核，对其过错行为采用纠正措施，并实行验证。
7 表格与记录
7.1 水泵季度维护保养登记表 Q/GCL/XZWF 11422-03/BG-01-A
7.2水泵年度维护保养登记表 Q/GCL/XZWF 11422-03/BG-02-A
8 附录
无
9修订履历
修订次数
修订日期
版本号
修订人
修订内容
0
2023
2023
董长怀闫怀军
初版发行

1

2023.11.28

2023a

董长怀
闫怀军
P1: 4.3.2设备操作者负责设备平常巡检的实行，并协助设备维修人员本规程内的保养 。
4.3.3 设备维修人员督导操作者进行平常巡检，同时负责本规程内保养的实行。
P1: 5.1.1检查轴承无异响，轴承室外表冬季≤50℃，夏季≤80°。根据设备实际运转2023h轴承室内应补充加注3#极压锂基脂或32#机械油，如轴承出现问题应及时予以更换。
P2：5.1.5检查电机轴承有无异响，轴承室外表冬季≤50℃，夏季≤80°，根据设备实际运转2023h轴承室内应补充加注3#极压锂基脂，如轴承出现问题应及时予以更换。
P2、P3:5.1.7 表格内部分内容
P3：5.2项及所有内容
P5：7.2水泵年度维护保养登记表 Q/GCL/XZWF 11422-03/BG-02-A

附加说明
本标准由江苏协鑫硅材料科技发展有限公司标准化管理机构负责提出。
本标准由江苏协鑫硅材料科技发展有限公司制造保障部负责起草或修改。
本标准重要起草、修订人：董长怀、闫怀军
审 核： 乔贺
会签/审：夏根平、纪光友、黄书海、苏磊、梁卫萍
批 准：陈绍明
本标准于二○一四年十二月十九日第一次发布，二○一四年十二月十九日实行。
本标准与二○一五年十一月二十八日第二次修订，二○一五年十二月十八日实行。
