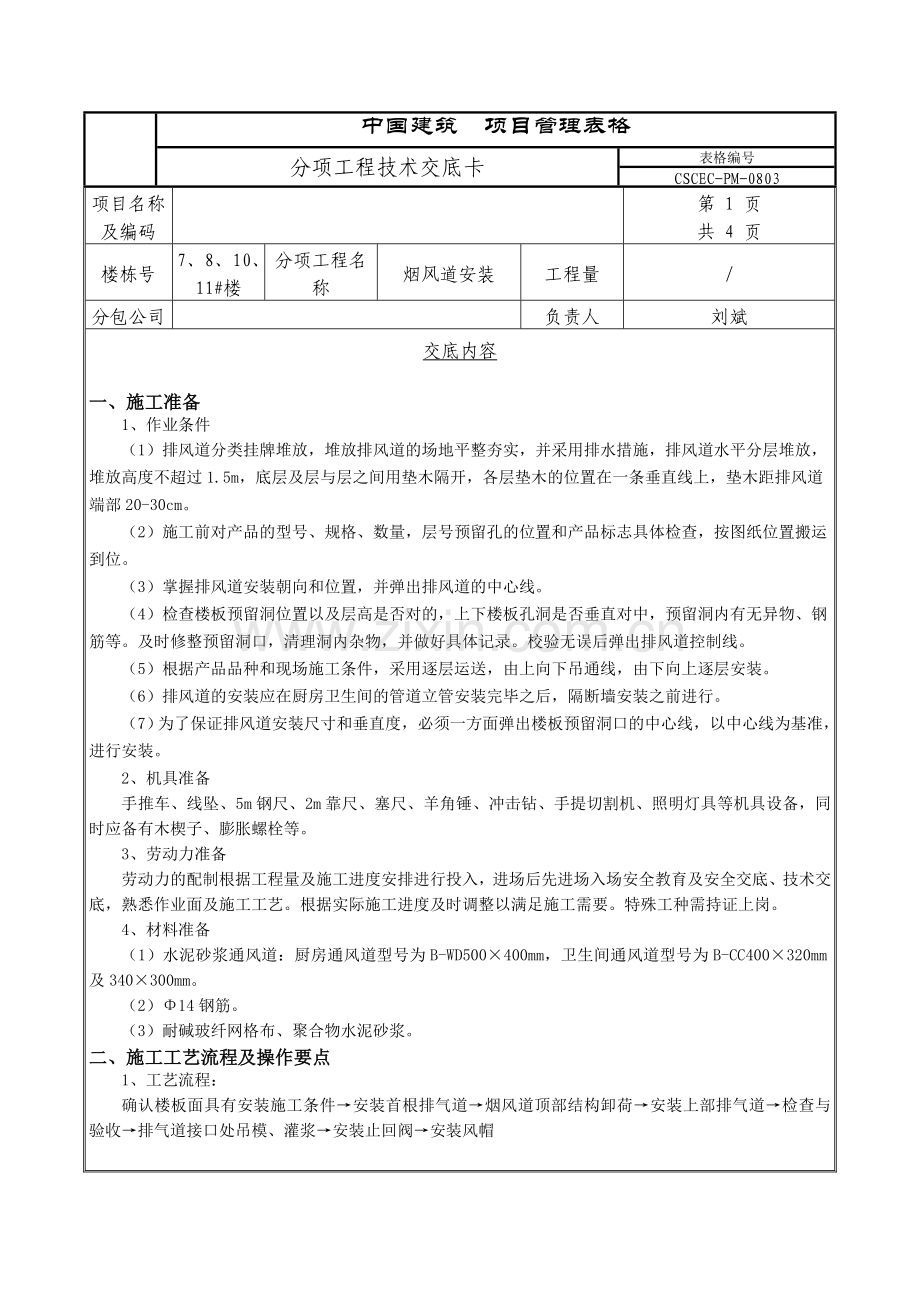

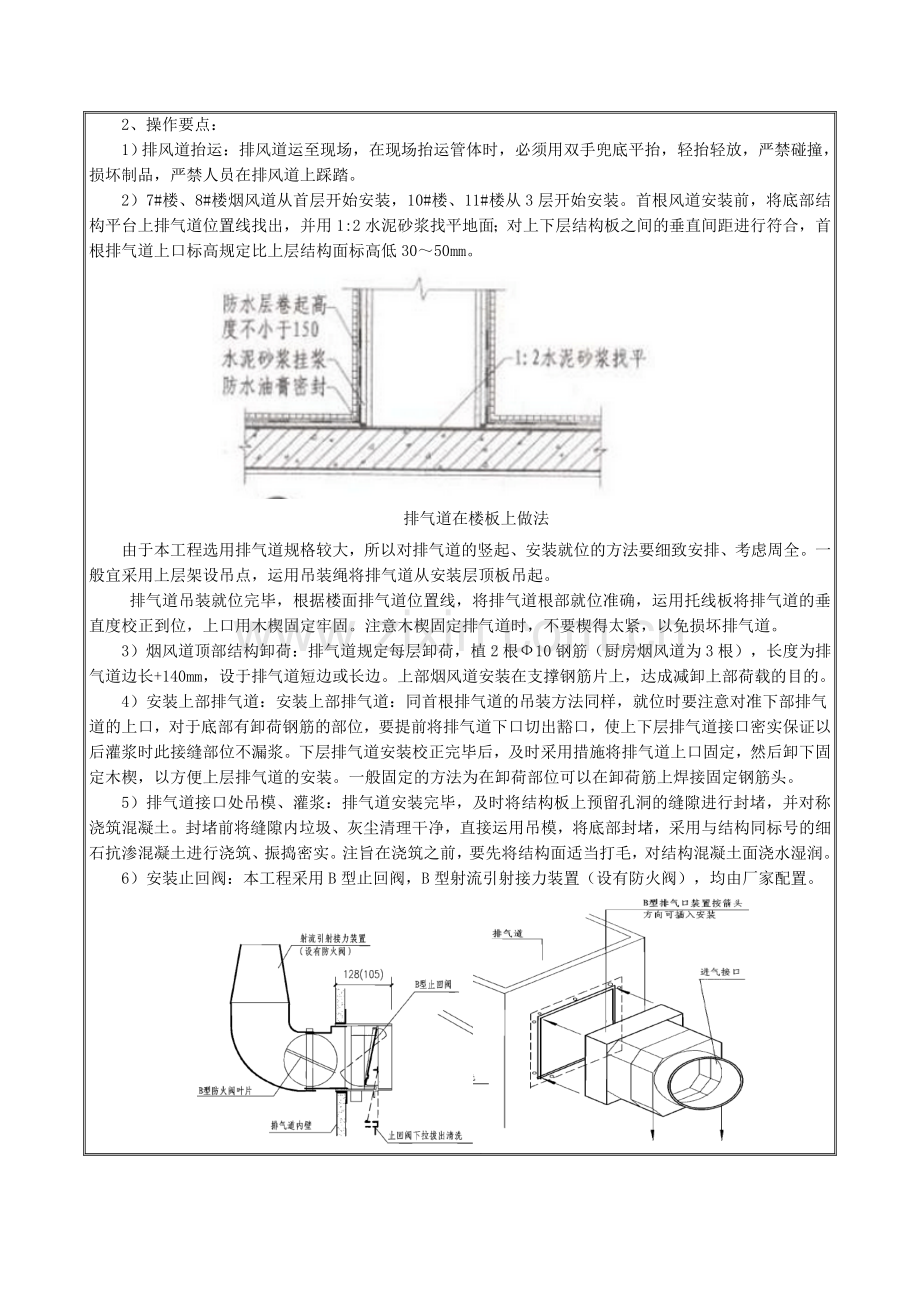

中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码第 1 页共 4 页楼栋号7、8、10、11#楼分项工程名称烟风道安装工程量/分包公司负责人刘斌交底内容一、施工准备1、作业条件（1）排风道分类挂牌堆放，堆放排风道的场地平整夯实，并采用排水措施，排风道水平分层堆放，堆放高度不超过1.5m，底层及层与层之间用垫木隔开，各层垫木的位置在一条垂直线上，垫木距排风道端部20-30cm。（2）施工前对产品的型号、规格、数量，层号预留孔的位置和产品标志具体检查，按图纸位置搬运到位。（3）掌握排风道安装朝向和位置，并弹出排风道的中心线。（4）检查楼板预留洞位置以及层高是否对的，上下楼板孔洞是否垂直对中，预留洞内有无异物、钢筋等。及时修整预留洞口，清理洞内杂物，并做好具体记录。校验无误后弹出排风道控制线。（5）根据产品品种和现场施工条件，采用逐层运送，由上向下吊通线，由下向上逐层安装。（6）排风道的安装应在厨房卫生间的管道立管安装完毕之后，隔断墙安装之前进行。（7）为了保证排风道安装尺寸和垂直度，必须一方面弹出楼板预留洞口的中心线，以中心线为基准，进行安装。2、机具准备手推车、线坠、5m钢尺、2m靠尺、塞尺、羊角锤、冲击钻、手提切割机、照明灯具等机具设备，同时应备有木楔子、膨胀螺栓等。3、 劳动力准备劳动力的配制根据工程量及施工进度安排进行投入，进场后先进场入场安全教育及安全交底、技术交底，熟悉作业面及施工工艺。根据实际施工进度及时调整以满足施工需要。特殊工种需持证上岗。4、材料准备（1）水泥砂浆通风道：厨房通风道型号为B-WD500400mm，卫生间通风道型号为B-CC400320mm及340300mm。（2）14钢筋。（3）耐碱玻纤网格布、聚合物水泥砂浆。二、施工工艺流程及操作要点1、工艺流程：确认楼板面具有安装施工条件安装首根排气道烟风道顶部结构卸荷安装上部排气道检查与验收排气道接口处吊模、灌浆安装止回阀安装风帽2、操作要点：1）排风道抬运：排风道运至现场，在现场抬运管体时，必须用双手兜底平抬，轻抬轻放，严禁碰撞，损坏制品，严禁人员在排风道上踩踏。2）7#楼、8#楼烟风道从首层开始安装，10#楼、11#楼从3层开始安装。首根风道安装前，将底部结构平台上排气道位置线找出，并用1:2水泥砂浆找平地面；对上下层结构板之间的垂直间距进行符合，首根排气道上口标高规定比上层结构面标高低3050mm。排气道在楼板上做法由于本工程选用排气道规格较大，所以对排气道的竖起、安装就位的方法要细致安排、考虑周全。一般宜采用上层架设吊点，运用吊装绳将排气道从安装层顶板吊起。 排气道吊装就位完毕，根据楼面排气道位置线，将排气道根部就位准确，运用托线板将排气道的垂直度校正到位，上口用木楔固定牢固。注意木楔固定排气道时，不要楔得太紧，以免损坏排气道。3）烟风道顶部结构卸荷：排气道规定每层卸荷，植2根10钢筋（厨房烟风道为3根），长度为排气道边长+140mm，设于排气道短边或长边。上部烟风道安装在支撑钢筋片上，达成减卸上部荷载的目的。4）安装上部排气道：安装上部排气道：同首根排气道的吊装方法同样，就位时要注意对准下部排气道的上口，对于底部有卸荷钢筋的部位，要提前将排气道下口切出豁口，使上下层排气道接口密实保证以后灌浆时此接缝部位不漏浆。下层排气道安装校正完毕后，及时采用措施将排气道上口固定，然后卸下固定木楔，以方便上层排气道的安装。一般固定的方法为在卸荷部位可以在卸荷筋上焊接固定钢筋头。5）排气道接口处吊模、灌浆：排气道安装完毕，及时将结构板上预留孔洞的缝隙进行封堵，并对称浇筑混凝土。封堵前将缝隙内垃圾、灰尘清理干净，直接运用吊模，将底部封堵，采用与结构同标号的细石抗渗混凝土进行浇筑、振捣密实。注旨在浇筑之前，要先将结构面适当打毛，对结构混凝土面浇水湿润。6）安装止回阀：本工程采用B型止回阀，B型射流引射接力装置（设有防火阀），均由厂家配置。7）安装风帽：用M10水泥砂浆将风帽口盖板平置于风帽底座上，应注意盖板中心线与烟道中心线一致，将排气风帽接口钢板圈，对准盖板预留孔，用膨胀螺栓与盖板固定，并在连接处用沥青油膏封口，做防渗解决。排气道出屋面做法8）检查与验收：施工人员在安装操作中，随时对安装的烟风道进行检查校正，在接缝灌浆前，必须对该烟风道的安装垂直度进行复查，若有偏差，及时解决。 烟风道安装完一层，组织现场监理工程师进行验收，合格后及时办理相关验罢手续。9）本交底未尽事宜详建筑设计图纸及13BJZ18厨卫ZDA排气道系统图集。三、质量规定及验收标准1、排风道管体内外表面平整；2、排气道采用钢丝焊网进行加强，壁厚为15厚；3、排气道与墙体交接处的缝隙，用砂浆堵缝，外粘贴玻纤网格布；4、样板先行：施工前完毕工序样板审批和交底，施工初期要特别关注各施工队是否按工序样板执行；5、排气道安装必须由下而上依次进行；6、排气道安装就位后，应在楼板顶预留孔洞之间的缝隙处职称楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水解决；7、排风道安装完毕一层，必须进行报验，合格后再进行上层安装；8、排风道安装允许偏差：序 号项 目允 许 偏 差（mm）检 查 方 法 1位置偏差5尺 量 检 查2垂 直 度3吊 线 检 查3上口标高10检 查 尺 量4与结构接触处阴角方正3200mm方尺和塞尺检查四、成品保护1、烟风道进场必须要有指定地点进行堆放，码放必须整齐，层层放垫木，码放高度不得超过3根烟风道。排风道上口应及时用木板盖死，以防杂物侵入风道内。2、烟风道属于水泥薄壁安装构件，设计强度比较低，所以在运送、安装时要特别注意对其的保护，搬运时要使烟风道整体受力，不可单使烟风道的某一面壁受力，以免损坏。3、安装完毕，对烟风道也要加强保护，特别时手推车等工具不得碰撞烟风道，对靠近走道的烟风道要有遮挡保护措施。五、安全文明施工技术措施1、现场的甲、乙方施工机械、电源箱体、临时用电、危险地带不得擅自动用、借用或使用需取得甲、乙方批准，并由专人联系、专人使用、专人送还。2、严禁在施工现场和材料堆放区使用明火。3、结构洞口现均已用竹胶板封堵好，烟风道安装时，规定拆除一层、安装一层，不得一次拆除太多，导致安全面的隐患。4、进入现场必须戴好安全帽，不得在现场抽烟，不得酒后上岗作业，不得穿拖鞋、高跟鞋进入施工现场。5、严禁随意乱扔垃圾，严格规定做到“工完料净场清”。会签栏质量安全环保时间时间时间编制审核签发时间时间时间附图
