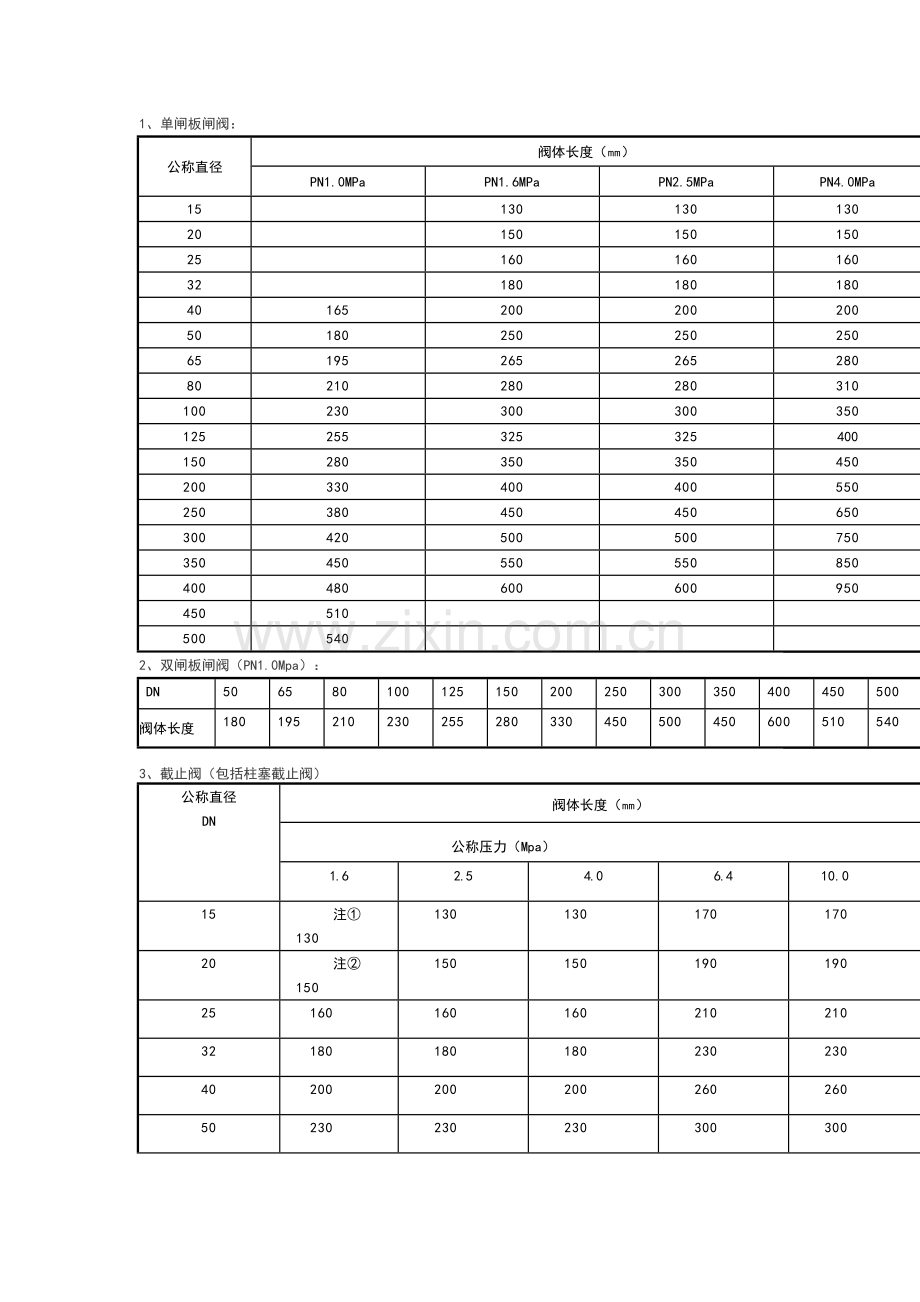

1、单闸板闸阀：公称直径阀体长度（㎜） PN1.0MPa PN1.6MPa PN2.5MPa PN4.0MPa 15 130 130 130 20 150 150 150 25 160 160 160 32 180 180 180 40 165 200 200 200 50 180 250 250 250 65 195 265 265 280 80 210 280 280 310 100 230 300 300 350 125 255 325 325 400 150 280 350 350 450 200 330 400 400 550 250 380 450 450 650 300 420 500 500 750 350 450 550 550 850 400 480 600 600 950 450 510 500 540 2、双闸板闸阀（PN1.0Mpa）： DN 50 65 80 100 125 150 200 250 300 350 400 450 500 阀体长度 180 195 210 230 255 280 330 450 500 450 600 510 540 3、截止阀（包括柱塞截止阀）公称直径 DN 阀体长度（㎜）公称压力（Mpa） 1.6 2.5 4.0 6.4 10.0 15 注① 130 130 130 170 170 20 注② 150 150 150 190 190 25 160 160 160 210 210 32 180 180 180 230 230 40 200 200 200 260 260 50 230 230 230 300 300 65 290 290 290 340 340 80 310 310 310 380 380 100 350 350 350 430 430 125 400 400 400 500 500 150 480 480 480 550 550 200 600 600 600 650 650 250 注③ 622 注③ 622 注③ 622 775 775 300 注④ 698 注④ 698 注④ 698 900 900 注：①铁制截止阀为110 ②铁制截止阀为140 ③氨用、氯用截止阀为650 ④氨用氯用截止阀为700 4、J11型丝接截止阀（PN1.6Mpa）：公称直径 15 20 25 32 40 50 螺纹规格 G½” G¾” G1” G1¼” G1½” G2” 阀体长度 90 100 120 140 170 200 螺纹长度 14 14 18 20 22 24 5、旋启式止回阀(H44系列)：公称直径 DN 阀体长度(㎜) 公称压力(Mpa) 1.6 2.5 4.0 25 160 160 160 32 180 180 180 40 200 200 200 50 230 230 230 65 290 290 290 80 310 310 310 100 350 350 350 125 400 400 400 150 480 480 480 200 550 550 600 250 650 650 730 300 750 750 850 350 850 850 980 400 950 950 1100 6、升降式止回阀(H41系列)：公称直径 DN 阀体长度(㎜) 公称压力(Mpa) 1.6 2.5 4.0 25 160 160 160 32 180 180 180 40 200 200 200 50 230 230 230 65 290 290 290 80 310 310 310 100 350 350 350 125 400 400 400 150 480 480 480 200 550 550 600 250 650 650 730 300 750 750 850 7、钢制金属密封蝶阀：公称通径 DN 阀体长度（㎜）法兰式对夹式公称压力（Mpa） 1.0 1.6 1.0 1.6 50 108 108 43 43 65 112 112 46 46 80 114 114 64 64 100 127 127 64 64 125 140 140 70 70 150 140 140 76 76 200 152 152 89 89 250 165 165 114 114 300 178 178 114 114 350 190 190 127 127 400 216 216 140 140 450 222 222 152 152 500 229 229 152 152 600 267 267 178 178 700 292 292 229 229 800 318 318 241 241 900 330 330 241 241 1000 410 410 300 300 8、球阀：公称通径DN 阀体长度(㎜) 公称压力(Mpa) 1.6 2.5 4.0 6.4 系列1 系列2 系列1 系列2 系列1 系列2 15 130 108 130 140 130 140 165 20 140 117 140 152 140 152 190 25 150 127 150 165 150 165 216 32 165 140 165 180 180 180 229 40 180 165 180 190 200 190 241 50 200 178 200 216 220 216 292 65 220 190 220 241 250 241 330 80 250 203 250 283 280 283 356 100 280 305 320 305 320 305 432 125 320 356 400 381 400 381 508 150 360 394 400 403 400 403 559 200 400 457 502 550 502 660 250 533 568 568 787 300 610 648 648 838 350 688 762 762 889 400 762 838 838 991
