焊接工艺评定-.doc

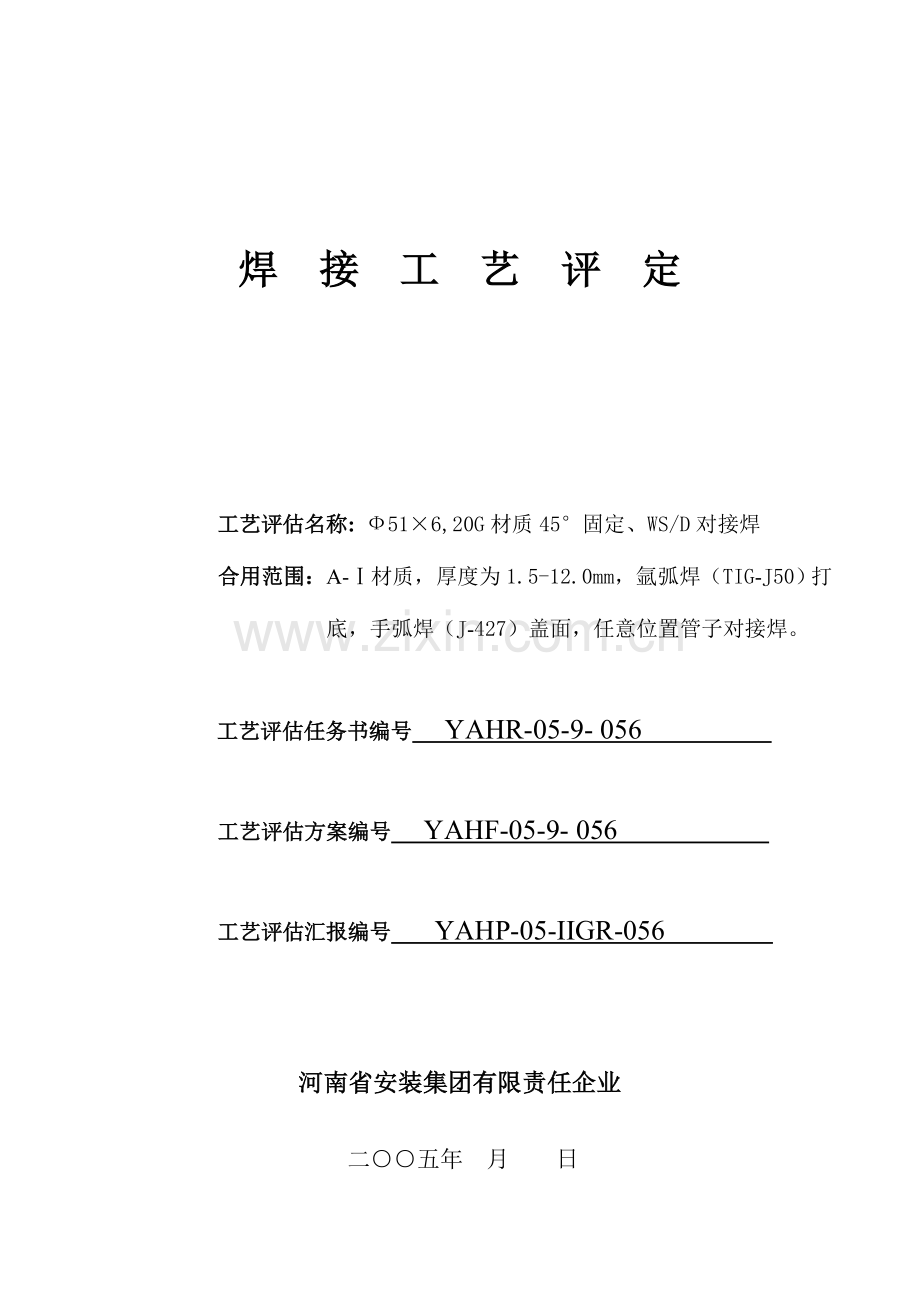

焊接工艺评定工艺评估名称: 516,20G材质45固定、WS/D对接焊合用范围：A-材质，厚度为1.5-12.0mm，氩弧焊（TIG-J50）打底，手弧焊（J-427）盖面，任意位置管子对接焊。 工艺评估任务书编号 YAHR-05-9- 056 工艺评估方案编号 YAHF-05-9- 056 工艺评估汇报编号 YAHP-05-IIGR-056 河南省安装集团有限责任企业二五年月日 焊接工艺评估任务书 DL/T868-2023表B.1产品名称管子WS/D对接焊试件应用范围A-材质，厚度为1.5-12.0mm，氩弧焊（TIG-J50）打底，手弧焊（J-427）盖面，任意位置管子对接焊。评估项目516,20G材质管对接焊试件评估目旳验证工艺参数，指导生产。钢材基本状况钢材牌号20G类别号A-规格516符合原则GB5310化学成分%CMnSiCrMoVNiWBSP/0.0350.035上临界点（）855下临界点（）735焊接性能可焊性好焊接接头旳基本规定抗拉强度RmMPa屈服强度ReMPa断后伸长率Z%冷弯180冲击功J硬度HB41254924524/49/其他/评估单位河津项目经理部评估任务书签发人及资质责任姓名资质（职称）日期签发评估任务书单位盖章编制年月日审核年月日同意年月日 焊接工艺评估方案(首页) DL/T868-2023表B.2任务书编号产品名称管子WS/D对接焊试件评估项目516,20G材质管对接焊试件评估目旳验证工艺参数，指导生产。评估钢材钢材牌号20G类级别A 类级与A类级钢材厚度6mm直径51mm接头种类对接接头1层2层1.0mm2.5mm30对口简图：焊道简图：坡口形式V型衬垫及其材料无焊道设计两层单道焊缝金属厚度68 mm焊接措施种类氩弧焊、电弧焊自动化程度手工填充材料和保护气体焊接材料焊丝型号TIGJ50规格2.5 mm保护气体气体种类氩气流量7.5L/min焊条型号E4315规格3.2 mm背面气体/流量/钨极型号铈钨极规格2.5 mm拖后保护/流量/其他/试件检查项目检查项目外观无损探伤力学性能弯曲试验金相检查硬度其他抗拉强度冲击试验规定有有有/有/ 焊接工艺评估方案 (续1) DL/T868-2023表B.2焊接位置及试件数量焊接位置45固定试件数量3件焊接工艺参数焊道焊道单层单道焊缝尺寸宽高mm焊接措施焊条（丝）电流范围（气体压力）电压范围V（焊炬型号、焊嘴号）焊接速度范围mm/min其他型（牌）号规格mm极性（乙炔Mpa）电流A（氧气Mpa）1 173.0WSTIG-J502.5正接80-12012-1845-60/1211.03.5DSE43153.2 反接80-10020-2670-100/施焊技术无摆动或摆动焊摆动连弧或断弧焊连弧运条方式月牙形根层或层间清理措施机械措施清根措施或单面焊双面成形单面焊双面成形焊嘴尺寸mm8.0导电嘴与工件距离mm/其他/预热预热温度/宽度mm/层间温度400预热保持方式/后热或焊后热处理热处理种类/加热温度范围mm/保持时间/加热宽度mm/保温宽度mm/升温速度/h/降温速度/h/其他/评估单位：河津项目经理部评估方案编制人员及资质责任姓 名资质（职称）日 期评估单位及同意部门签章编制年月日审核年月日同意年月日 焊接工艺评估汇报（首页） DL/T868-2023表B.3任务书编号对应工艺评估方案编号评估项目516,20G材质管对接焊试件产品名称管子WS/D对接焊试件评估钢材钢材牌号20G与20G类级别A 类级与A类级钢材厚度mm6直径mm51钢材焊接性可焊性好焊接措施种类氩弧焊、电弧焊自动化程度手工接头型式及焊道设计接头种类对接接头1层2层1.0mm2.5mm30对口简图：焊道简图：坡口型式V型衬垫及其材料无焊道设计两层单道焊缝金属厚度68 mm填充材料和保护气体焊接材料焊丝型号TIGJ50规格2.5 mm保护气体气体种类氩气流量7.5L/min焊条（剂）型号E4315规格3.2 mm背面气体/流量/钨极型号铈钨极规格2.5 mm拖后保护/流量/其他/焊接位置45固定评估单位、主持人及施焊焊工承担评估单位河津项目经理部主持人焊工焊接工艺评估汇报(续1) DL/T868-2023表B.3焊接工艺参数焊层道数号单层单道焊缝尺寸宽高mm焊接措施焊条（丝）电流范围（气体压力）电压范围V（焊炬型号、焊嘴号）焊接速度范围mm/min其他型（牌）号（火性质）规格mm极性（乙炔Mpa）电流A（氧气Mpa）1 173.0WSTIG-J502.5 正接12014-1650/1211.03.5DSE43153.2 反接9022-2485/施焊技术无摆动或摆动焊摆动连弧或断弧焊连弧运条方式月牙形根层或层间清理措施机械措施清根措施或单面焊双面成形单面焊双面成形焊嘴尺寸mm8.0导电嘴与工件距离mm/其他/预热预热温度/宽度mm/层间温度400预热保持方式/后热或焊后热处理热处理种类/加热温度范围mm/保持时间h/加热宽度mm/保温宽度mm/升温速度/h/降温速度/h/其他/试件外观检查结论试件编号缺陷状况评估成果试验单位试验汇报号J1无合格河津项目经理部HPW-01J2无合格河津项目经理部HPW-01J3无合格河津项目经理部HPW-01/无损探伤检查结论试验编号检查措施敏捷度%黑度增感方式焊接缺陷评估等级试验单位汇报编号J1RT132.2Pb无省安焊考委HPT051J2RT132.2Pb无省安焊考委HPT051J3RT132.2Pb无省安焊考委HPT051/ 焊接工艺评估汇报(续2) DL/T868-2023表B.3拉伸试验结论试样编号宽度mm厚度mm断面积mm2负荷N拉伸强度Mpa试验单位汇报编号J11066032400540一拖研究所A08-35-1J21166633700511一拖研究所A08-35-1/弯曲试验结论试样编号厚度、宽度mm弯轴直径mm弯曲试验单位汇报编号面弯背弯侧弯J1t=6 、B=2024合格合格/一拖研究所A08-35-1J2t=6 、B=2024合格合格/一拖研究所A08-35-1/冲击试验结论试样编号缺口形状缺口位置试样大小试验温度冲击功J冲击韧性J/cm2断口状况试验单位汇报编号/金相检查结论名称试样编号检查面缺陷状况评估成果试验单位汇报编号宏观/微观/硬度检查状况试样编号母材焊缝试验单位汇报编号/焊接工艺评估汇报(续3) DL/T868-2023表B.3其他检查项目名称及结论试样编号缺陷状况评估成果试验单位汇报编号/其他检查项目名称及结论试样编号缺陷状况评估成果试验单位汇报编号/综合评估结论：经检查评估，各项检查项目合格，工艺参数可行，可以指导焊接施工。工艺评估汇报人员及资质责任姓名资质（职称）日期审批部门盖章编制年月日审核年月日同意年月日注：各单位检查（试验）汇报应作为本汇报上旳正式附件，合并归档。河 南 省 安 装 集 团 有 限 责 任 公 司锅炉分项工程焊接接头表面质量抽检登记表 HPW-01 分项工程名称焊接工艺评估试件工程类别A-1焊工姓名杨学辉焊件材质20G焊材牌号TIG-J50、J427焊口数量3焊接措施WS/D钢印A02规格51*6规格2.5、3.2抽查比例100%抽查焊口数3检查验评 项目 成果焊口编号裂纹气孔夹渣弧坑成型错口弯折咬边未熔合焊缝尺寸（mm）结论余高高下差宽度宽窄差J-1无无无无优良00无无1.01.0合格J-2无无无无优良00无无0.40.5合格J-3无无无无优良00无无0.51.0合格/ 质检员： 抽查日期： 2023年7月22日
