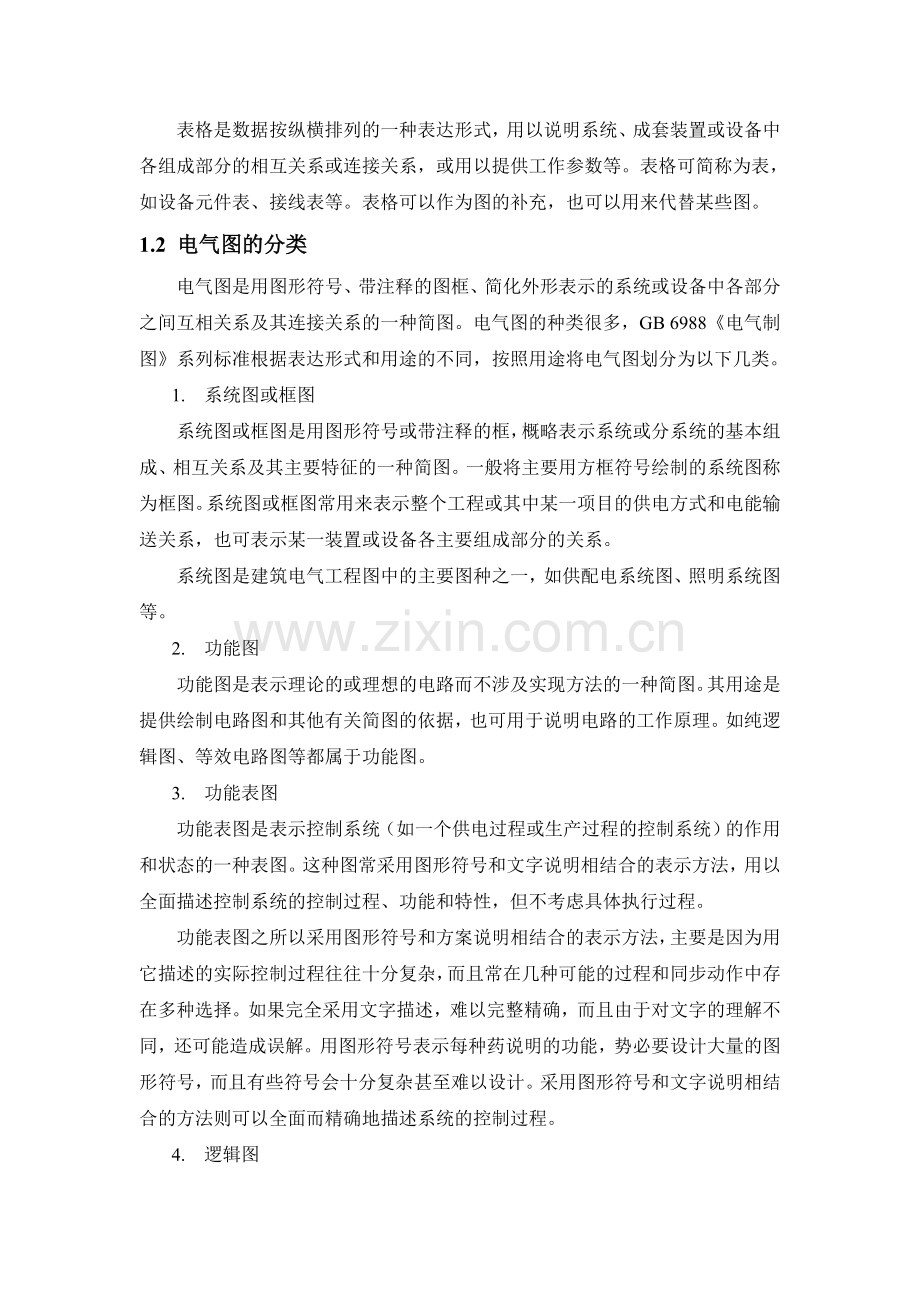

设计人员培训资料之三：建筑电气工程图的基本知识建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑产品的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。要看懂建筑电气工程图，必须掌握有关电气图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，以及看图的基本步骤和方法。1.1 关于电气图的概念电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。识读电气图时，应了解电气图在不同的使用场合和表达不同的对象时，所采用的表达方式。GB 6988电气制图系列标准规定，电气图的表达形式分为四种。1. 图图是用图示法的各种表达形式的统称，即用图的形式来表示信息的一种技术文件，包括用图形符号绘制的图（如各种简图）以及用其他图示法绘制的图（如各种表图）等。2. 简图简图是用图形符号、代注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。在不致引起混淆时，简图可简称为图。简图是电气图的主要表达形式。电气图中的大多数图种，如系统图、电路图、逻辑图和接线图等都属于简图。3. 表图表图是表示两个或两个以上变量之间关系的一种图。在不致引起混淆时，表图也可简称为图。表图所表示的内容和方法都不同于简图。经常碰到的各种曲线图、时序图等都属于表图，之所以用“表图”，而不用通用的“图表”，是因为这种表达形式主要是图而不是表。国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。4. 表格表格是数据按纵横排列的一种表达形式，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或用以提供工作参数等。表格可简称为表，如设备元件表、接线表等。表格可以作为图的补充，也可以用来代替某些图。1.2 电气图的分类电气图是用图形符号、带注释的图框、简化外形表示的系统或设备中各部分之间互相关系及其连接关系的一种简图。电气图的种类很多，GB 6988电气制图系列标准根据表达形式和用途的不同，按照用途将电气图划分为以下几类。1. 系统图或框图系统图或框图是用图形符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。一般将主要用方框符号绘制的系统图称为框图。系统图或框图常用来表示整个工程或其中某一项目的供电方式和电能输送关系，也可表示某一装置或设备各主要组成部分的关系。系统图是建筑电气工程图中的主要图种之一，如供配电系统图、照明系统图等。2. 功能图功能图是表示理论的或理想的电路而不涉及实现方法的一种简图。其用途是提供绘制电路图和其他有关简图的依据，也可用于说明电路的工作原理。如纯逻辑图、等效电路图等都属于功能图。3. 功能表图功能表图是表示控制系统（如一个供电过程或生产过程的控制系统）的作用和状态的一种表图。这种图常采用图形符号和文字说明相结合的表示方法，用以全面描述控制系统的控制过程、功能和特性，但不考虑具体执行过程。功能表图之所以采用图形符号和方案说明相结合的表示方法，主要是因为用它描述的实际控制过程往往十分复杂，而且常在几种可能的过程和同步动作中存在多种选择。如果完全采用文字描述，难以完整精确，而且由于对文字的理解不同，还可能造成误解。用图形符号表示每种药说明的功能，势必要设计大量的图形符号，而且有些符号会十分复杂甚至难以设计。采用图形符号和文字说明相结合的方法则可以全面而精确地描述系统的控制过程。4. 逻辑图逻辑图是指用二进制逻辑单元图形符号绘制的一种简图。逻辑图又分为纯逻辑图和详细逻辑图。纯逻辑图只表示功能而不涉及实现方法，因此是一种功能图。详细逻辑图不仅要表示功能，而且要表示实现方法，实际上是一种用二进制逻辑单元符号绘制的电路图。一般的数字电路图都属于这种图。5. 电路图电路图是按工作原理，以阅读和分析电路方便为原则，用国家统一规定的电气图形符号和文字符号，采用电气元件展开形式，按工作顺序从上而下或从左到右排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。这种图又称为电气原理图或原理接线图，其目的是便于详细理解其作用原理、分析和计算电路特性及参数。电路图是建筑电气工程中不可缺少的图种之一，主要为设备的安装接线盒调试之用。6. 等效电路图等效电路图是表示理论的活理想的元件及其连接关系的一种功能图，供分析和计算电路特性和状态之用。如在进行供电系统的短路电流计算时，常将系统图简化成等效电路图。7. 端子功能图端子功能图是表示功能单元全部外接端子，并用功能图、功能表图或文字表示其内部功能的一种简图。端子功能图主要用于电路图中，当电路比较复杂时，其中的功能单元可用端子功能图（也可用方框符号）来代替，并在其内加注标记或说明，以便查找该功能单元的电路图。8. 程序图程序图是详细表示程序流程和程序模块及其互联关系的一种简图。程序流程和模块的布置能清楚地表示出其相互关系，目的是便于对程序运行的理解。常见的计算机程序图就属于这种图。9. 设备元件表设备元件表是把成套装置、设备和装置中各组成部分和相应数据列成的表格。其用途是表示装置、设备的各组成部分的名称、型号、规格和数量等。在建筑电气工程中，设备材料是设计部门提出的，为建设单位采购设备和材料提供依据。10. 接线图或接线表接线图或接线表是表示成套装置、设备的连接关系，用以进行接线盒检查的一种简图或表格。接线表可以用来补充接线图，也可以用来代替接线图。接线图或接线标又可分为：单元接线图或单元接线表、互联接线图或互联接线表、端子接线图或端子接线表、电缆配置图或电缆配只表。（1）单元接线图或单元接线表是表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。结构单元指的是在各种情况下可独立运用的组件或由零件、部件和组件构成的组合体。例如电动机、发电机、稳压电源和变压器等。（2）互联接线图或互联接线表是表示成套装置或设备的不同结构单元之间的一种接线图或接线表。互联接线图有时也称为线缆接线图。（3）端子接线图或端子接线表是表示成套装置或设备的端子以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。（4）电缆配置图或电缆配置表是提供电缆两端位置，必要时还包括电缆功能、特性和路径等信息的一种接线图或接线表。11. 数据单数据单是对特定项目给出详细信息的资料。例如，对某种元件或器件编制数据单，列出它的各种工程参数，供调试、检测和维修之用。12. 位置简图或位置图位置简图或位置图是表示成套装置、设备或装置中各个项目的位置的一种简图。即位置简图是用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件和连接布线。而位置图则是用投影法绘制的图，如电力或照明平面布置图则属于位置简图。这是建筑电气工程图中最重要的图种，它集中反映了电力和照明设备的布置位置、线路的敷设部位、敷设方式以及导线的数量和规格等，是电力或照明工程施工的主要依据。以上是GB 6988电气制图系列标准对电气图的基本分类，但并非每一种电气装置、电气设备或电气工程，都必须具备这些图纸。因表达的对象、目的和用途不同，图的数量和种类也不同。1.3 建筑电气工程图的分类建筑电气工程图是应用非常广泛的电气图，用它来说明建筑中电气工程的构成和功能。描述电气装置的工作原理，提供安装技术数据和使用维护依据。根据一个建筑电气工程的规模大小不同，其图纸的数量和种类是不同的，常用的建筑电气工程图有以下几类。1. 目录图纸目录内容有序号、图纸名称、图纸编号、图纸张数等。2. 设计说明设计说明（施工说明）主要阐述电气工程设计的依据、工程的要求和施工原则、建筑特点、电气安装标准、安装方法、工程等级、工艺要求及有关设计的补充说明等。3. 图例图例使用表格的形式列出该系统中使用的图形符号或文字符号，目的是使读图者容易看懂样图。通常图例只列出本套图纸中所涉及到的一些图形符号或文字符号。4. 设备材料明细表设备材料明细表列出了该电气工程所需要的设备和材料的名称、型号、规格和数量，供设计概算和施工预算时参考。但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。5. 电气总平面图电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图纸，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。6. 电气系统图电气系统图是用淡线图表现电气工程的供电方式、电能输送、分配控制关系和设备情况的图纸。主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。从电气系统图可看出工程的概况，系统的回路个数及主要用电设备的容量、控制方式等。电气系统徒有变配电系统图、动力系统图、照明系统图、弱电系统图（包括通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表等）。7. 电气平面图电气平面图是表示电气设备、装置与线路平面布置的图纸，是进行电气安装的主要依据。电气平面图以建筑总平面图为依据，在建筑平面图上绘出电气设备、装置及线路的安装位置、敷设方法等。常用的电气平面图有：变配电所平面图、动力平面图、照明平面图、防雷平面图、接地平面图、各种弱电系统平面图等。8. 设备布置图设备布置图是表现各种电气设备和装置的平面与空间的位置、安装方式及其互相之间的尺寸关系的图纸，通常由平面图、立面图、断面图、剖面图及各种构件详图等组成。设备布置图是按三视图原理绘制的。9. 安装接线图安装接线图又称安装配线图，是用来表示电气设备、电气元件和线路的安装位置、配线方式、接线方式、配线场所特征等的图纸。10. 控制原理图控制原理图是单独用来表示电气设备及元件控制方式及其控制线路的图纸，主要表示电气设备及元件的启动、保护、信号、连锁、自动控制及测量等。通过控制原理图可以知道各个设备元件的工作原理、控制方式，也可以清楚地看出整个系统的动作顺序，掌握建筑物的功能实现方法等。控制原理图可以用来指导电气设备和器件的安装、接线、调试、使用与维修。控制原理图用的很多，如动力、变配电装置、火灾报警、防盗保安、微机监控、自动化仪表、电梯等都要用到控制原理图，较复杂的照明及声光系统也要用到控制原理图。11. 二次接线图（接线图）二次接线图是控制原理图配套的图纸，用来表示设备元件外部接线以及设备元件之间接线。通过接线图扩音制导系统控制的接线及控制电缆、控制线的走向及布置等。动力、变配电装置、火灾报警、防盗保安、微机监控、自动化仪表、电梯等都要用到二次接线图。一些简单的控制系统一般没有接线图。12. 大样图大样图一般用来表示某一具体部位或某一设备元件的结构或具体安装方法。通过大样图可以了解该项工程的复杂程度。一般非标的控制柜、箱，检测元件和架空线路的安装等都要用到大样图，大样图通常采用标准通用图集，其中剖面图也是大样图的一种。1.4 建筑电气工程项目的分类1. 内线工程室内动力、照明电气线路及其他线路。2. 外线工程室外电源供电线路，包括架空电力线路、电缆电力线路。这些线路的电压等级一般在35KV以下。3. 变配电工程由变压器、高低压配电柜、母线、电缆、继电保护与电气计量等设备和二次接线组成的室内外变配电站。变配电站的电压等级一般在35KV以下。4. 室内配线工程主要有线管配线、桥架线槽配线、瓷瓶配线、钢筋轧偷配线、钢索配线等。5. 动力工程各种风机、水泵、电梯、机床、起重机等动力设备（电动机）和控制器与动力配电箱。6. 照明工程照明灯具、开关、插座、电扇和照明配电箱设备。7. 防雷工程建筑物、电气装置和其他设备的防雷设施。8. 电气接地工程各种电气装置的工作接地和保护接地、重复接地、防雷点接地以及防静电接地系统。9. 发电工程自备发电站及附属设备的电气工程，一般为400V的柴油发电机组。10. 弱电工程消防报警系统，安全防范系统，广播、电话、闭路电视系统，综合布线系统等。1.5 建筑电气工程图的基本规定在工业与民用建筑中离不开图纸，建筑设计院设计、绘制图纸，建筑施工单位按图纸组织工程施工，所以图纸必须有设计和施工等部门共同遵守的一定的格式和一些基本规定、要求。这些规定包括建筑电气工程图自身的规定和机械制图、建筑之图等方面的有关规定。1. 图纸的格式与幅面尺寸。（1）图纸的格式。一张图纸的完整图面是由边框线、图框线、标题栏、会签栏组成，其格式如图1-9所示。（2）幅面尺寸。由边框线所围成的图面，称为图纸的幅面。幅面尺寸共分五类：A0A4，其尺寸见表1-1。A0A2号图纸一般不可以加长，A3、A4号图纸可根据需要加长。加长号图纸幅面尺寸见表1-2。表 1-1 基本幅面尺寸 单位：mm幅面代号A0A1A2A3A4宽长（BL）8411189594841420594297420210297边宽（C）105装订侧边宽25表1-2 加长幅面尺寸 单位：mm代号尺寸A33420891A344201189A43297630A44297841A4529710512. 标题栏。用以确定图纸的名称、图号、张次、更改和有关人员签署等内容的栏目，称为标题栏。标题栏又名图标，它的方位一般在图纸的下方或右下方。标题栏中的文字方向为看图方向，即图中的说明、符号均应以标题栏的文字方向为准，这样有助于读图。标题栏的格式，目前我国尚没有统一规定，各设计部门标题栏格式都不一样。通常采用的标题栏格式应有：设计单位、工程名称、项目名称、图命、图别、图号等，见图1-10。3. 图幅分区。电气图上的内容有时是很多的，特别对于一些幅面大而内容复杂的图，需要进行分区，以便于在读图或更改图的过程中，能迅速找到相应的部分。图幅分区的方法是将图纸相互垂直的两边各自加以等分。分区的数目视图的复杂程度而定，但要求每边必须为偶数。每一分区的长度一般不小于25mm，不大于75mm。竖边方向分区代号用大写拉丁字母从上到下编号，横边方向用阿拉伯数字从左到右编号，如图1-11所示。分区代号用字母和数字表示，字母在前，数字在后，如B2、C3等。4. 图线。绘制电气图所用各种线条称为图线，常用的图线见表1-3。5. 字体。图面上的汉字、字母和数字是图的重要组成部分，因此图中的字体必须符合标准。一般汉字用长仿宋体，字母、数字用直体。图面上字体的大小，应视图幅大小而定，字体的最小高度见表1-4。表 1-4 字体的最小高度 单位：mm基本图纸幅面A0A1A2A3A4字体最小高度53.52.56. 比例。图形和实际物体线性尺寸的比值称为比例。大部分电气工程图是不按比例绘制的，某些位置图则按比例绘制或部分按比例绘制。所采用的比例一般有1:10，1:20，1:50，1:100，1:200，1:500。例如，图纸比例为1:200，量得某段线路为20cm，则实际长度为20200=4000cm。7. 方位。电气平面图一般按上北下南，左西右东来表示建筑物和设备的位置和朝向。但在外电总平面图中都用方位标记（指北针方向）来表示朝向。方位标记如图1-12所示。8. 安装标高。在电气平面图中，电气设备和线路的安装高度是用标高来表示的。标高有绝对标高和相对标高两种表示方法。绝对标高是我国的一种高度表示方法，又称为海拔。相对标高是选定某一参考面为零点而确定的高度尺寸。建筑工程图上采用的相对标高，一般是选定建筑物室外地平面为0.00m，一般称为敷设标高。图1-13（a）用于室内平面图上，标注出的数字表示高出室内平面某一确定的参考点2.50m，图1-13（b）用于总平面图的室外地面，其数字表示高出地面6.10m。9. 定位轴线。电力、照明等平面布置图通常是在建筑物平断面上完成的。在建筑平面图中，建筑物都标有定位轴线，一般是在剪力墙、柱、梁等主要承重构件的位置画出轴线，并编上轴线号。定位轴线编号的原则是：在水平方向采用阿拉伯数字，由左向右编号；在垂直方向采用拉丁字母（其中I、O、Z不用），由上往下编号，数字和字母分别用点划线引出。通过定位轴线可以帮助人们了解电气设备和其他设备的具体安装位置，部分图纸的修改、设计变更用定位轴线可以很容易找到位置。10. 详图。为了详细表明电气设备中某些零部件、连接点等的结构、做法、安装工艺要求，有时需要将这部分单独放大，详细表示，这种图称为详图。电气设备的某一部分的详图可以画在一张图纸上，也可以画在另一张图纸上，这就需要用一个统一的标记将它们联系起来。标注在总图某位置上的标记称详图索引标志；标注在详图位置上的标记称详图标志。图1-14（a）是详图索引标志。其中“一”表示2号详图在总图上；“2/3”表示2号详图在3号图上。图1-14（b）是详图标志，其中“5”表示5号详图，被索引的详图就在本张图上；“5/2”表示5号详图，被索引的详图在2号图上。1.6 建筑电气工程图的特点在GB 6988电气制图系列标准中将电气图划分为15类。而建筑电气工程图的内则主要是系统图、位置图（平面图）、电路图（控制原理图）、接线图、端子接线图、设备材料表等。建筑电气工程图不同于机械图、建筑图，掌握建筑电气工程图的特点，对阅读建筑电气工程图将会提供很多方便。它们的主要特点是：1. 建筑电气工程图大多数是采用统一的图形符号，并加注文字符号绘制出来的。图形符号和文字符号就是构成电气工程语言的“词汇”。因为构成建筑电气工程的设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才比较合适。所以，绘制和阅读建筑电气工程图，首先必须明确和熟悉这些图形符号所代表的内容和含义，以及它们之间的相互关系。2. 任何电路都必须构成其闭合回路。只有构成闭合回路，电流才能流通，电气设备才能正常工作。一个电路的组成，包括四个基本要素，即电源、用电设备导线和开关控制设备。当然，要正确读懂图纸，还必须了解设备的基本结构、工作原理、工作程序、主要性能和用途等。3. 电路中的电气设备、元件等，彼此之间都是通过导线将其连接起来，构成一个整体。导线可长可短，能够比较方便地跨越较远的空间距离。所以电气工程图有时就不像机械工程图或建筑工程图那样比较集中、直观，有时电气设备安装在A处，而控制设备的信号装置、操作开关则可能在B处。这就要将各有关图纸联系起来，对照阅读。一般而言，应通过系统图、电路图找联系，通过布置图、接线图找位置，交错阅读，这样读图的效率才可以提高。4. 建筑电气工程施工往往与主体工程（土建工程）及其他安装工程（给排水管道、工艺管道、采暖通风管道、通讯线路、消防系统及机械设备等安装工程）施工相互配合进行。例如，电器设备的布置于土建平面布置、立面布置有关；线路走向与建筑结构的梁、柱、门窗、楼板的位置、走向关系，还与管道的规格、用途、走向有关；安装方法与墙体结构有关；特别是一些暗敷线路、电气设备基础及各种电气预埋件更于土建工程密切相关。因此，阅读建筑电气工程图时应与有关的土建工程图、管道工程图等对应起来阅读。5. 阅读电气工程图的一个主要目的是用来编制工程预算和施工方案，指导施工，直到设备的维修和管理。而一些安装、使用、维修等方面的技术要求不能在图纸中完全反映出来，而且也没有必要一一标注清楚，因为这些技术要求在有关的国家标准和规范、规程中都有明确的规定。有些建筑电气工程图仅在说明栏内作以说明“参照规范”。因此，在阅读时，应熟悉有关规范、规程的要求，才能真正读懂图纸。1.7 建筑电气工程图的阅读程序阅读建筑电气工程图，除了要了解建筑电气工程图的特点外，还应该按照一定的顺序进行阅读，才能比较迅速全面地读懂图纸，完全实现读图的意图和目的。一套建筑电气工程图所包含的内容比较多，图纸往往有很多张，一般应按以下顺序依次阅读和必要的相互对照参阅。1. 看标题栏和图纸目录。了解工程名称、项目内容、设计日期等。2. 看总说明。了解工程总体概况及设计依据，了解图纸中未能表达清楚的有关事项。如供电电源的来源、电压等级、线路敷设方式、设备安装高度及安装方式，补充使用的非国标图形符号，施工时应注意的事项等。有些分项局部问题是在各分项工程的图纸上说明的，看分项工程图纸时，也要先看设计说明。3. 看系统图。各分项工程的图纸中都包含系统图，如变配电工程的供电系统图，电力工程的电力系统图，电气照明工程的照明系统图以及各种弱电工程的系统图等。看系统图的目的是了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。4. 看电路图和接线图。了解各系统中用电设备的电气自动控制原理，用来指导设备的安装和控制系统的调试工作。因电路图多是采用功能布局法绘制的，看图时应该依据功能关系从上至下或从左至右一个回路、一个回路地阅读。若能熟悉电路中各电器的性能和特点，对读懂图纸将有很大的帮助。在进行控制系统的配线和调试工作中，还可以配合阅读接线图和端子图进行。5. 看平面布置图。平面布置图是建筑电气工程图纸中的重要图纸之一，如变配电站设备安装平面图（还应有剖面图）、电力平面图、照明平面图、防雷接地平面图等，都是用来表示设备安装位置、线路敷设部位、敷设方法及所用导线型号、规格、数量、管径大小的，是安装施工、编制工程预算的主要依据图纸，必须熟读。对于施工经验还不太丰富的人员，可对照相关的安装大样图一起阅读。6. 看安装大样图（详图）。安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸。特别对于初学安装的人员更显重要，甚至可以说是不可缺少的。安装大样图多是采用全国通用电气装置标准图集。7. 看设备材料表。设备材料表是提供了该工程所使用的设备、材料的型号、规格和数量，编制购置主要设备、材料计划的重要依据之一。阅读图纸的顺序没有统一的规定，可以根据需要，自己灵活掌握，并应有侧重。在读图的方法上，可以采取先粗读，后细读，再精读的步骤。首先是粗读，也就是将施工图从头到尾大概浏览一遍，主要了解工程的概况，作到心中有数。其次是细读，也就是按照读图程序和要点仔细阅读每一张施工图，有时一张图纸需反复阅读多遍。为更好地利用图纸指导施工，使之安装质量符合要求。阅读图纸时，还应该配合阅读有关施工及检验规范、质量检验评定标准以及全国通用电气装置标准图集，以详细了解安装技术要求及具体安装方法等。最后是精读，即将施工图中的关键部位及设备、贵重设备及元件、电力变压器、大型电机及机房设施、复杂控制装置的施工图重新仔细阅读，系统掌握中心作业内容和施工图要求，不但作到了如指掌，而还应做到胸有成竹、滴水不漏。1.8 电气工程图读图的注意事项1. 读图切忌粗糙，而应精读，读图忌讳囫囵吞枣，而应细嚼慢咽。我们说的粗读是读图的一个步骤，粗读而不粗，必须掌握一定的内容，了解工程的概况，做到心中有数。2. 读图时要做好记录，要边读边记。做好读图记录，一方面是帮助记忆，另一方面为了便于携带，以便随时查阅。3. 读图切忌无头无绪，杂乱无章。一般应按房号、回路、车间、某一子系统、某一子项为单位，按读图程序阅读。4. 读图必须弄清各种图形符号和文字符号，弄清各种标注的意义。5. 读图时，对图中所有设备、元件、材料的规格、型号、数量、备注要求要准确掌握。其中材料的数量要按工程预算的规则计算，图中列出的材料数量只是一个概算估计数，不以此为准。同时手头应有常用电气设备及材料手册，以便及时查阅。6. 读图时，凡遇到涉及土建、设备、暖通、空调等其他专业的问题时要及时翻阅对应专业的图样，读图后除详细记录外，应与其他专业技术负责人取得联系，对其中交叉跨越、并行打架或其他需要互相配合的问题要取得共识，并且在会审图样纪要上写明责任范围，共同遵守。7. 读图时，应注意图中采用的比例，特别是图量大时，各种图上的比例都不同，否则对编制预算和材料单将会有很大影响。导线、电缆、管路、槽钢、防雷线等以长度单位计算量都要用到比例。1.9 识读建筑电气工程图应具备的知识及技能识读建筑电气工程图应具备多方面的知识及技能，这样才能准确无误地阅读图样，掌握图样。这里用到的不仅是电气专业方面的知识及技能，还涉及到其他几个专业方面的知识及技能，这与其他电气专业不同的。阅读建筑电气工程图应具备以下知识及技能。1. 建筑电气专业方面的知识及技能（1）熟练掌握电气（包括自动化仪表及其弱电工程）图形符号、文字符号、标注方法及其含义，熟悉建筑电气工程制图标准、常用画法及图样类别。（2）熟悉建筑电气工程经常采用的标准图册图记、电气装置安装工程施工及验收规范、设计规范、安装工程质量验收标准及有关部委标准规范等。（3）掌握电力变压器、变配电装置及其常用的控制保护电路和方式，掌握各种电动机起动控制电路及保护方式，掌握架空线路和电缆线路常用的安装方法，掌握室内电气线路、电气设备常用的安装方法及设置，掌握防雷接地技术及电气系统常用的保护方式；熟悉特殊环境电气线路及设备的设置，熟悉电梯控制线路及各种保护功能，熟悉火灾自动报警及自动消防、电缆电视、通信广播等弱电技术及线路的设置，熟悉电子技术、微机技术、自动化仪表技术及其线路的设置，能分析电子线路的工作原理及电气系统中常用控制调节原理图。（4）熟练掌握电气工程中常用的电气设备、元件、材料（如变压器、电动机、开关柜、导线电缆、起动柜、绝缘子、继电器、各类开关和接触器、探测器、传感器、管材、钢材、电器仪表、灯具、信号装置、低压电器、熔断器、避雷器、小五金件、电气控制装置等）的性能作用、工作原理、规格型号，了解其生产厂家和市场价格。（5）熟悉电气工程有关涉及的规程规范及标准，了解设计的一般程序、内容及方法。（6）熟悉一般电气工程的安装工艺、程序、方法及调试方法。2. 土建专业方面的知识熟悉土建工程、装饰工程和混凝土工程施工图中常用的图形符号、文字符号和标注方法；了解土建工程的制图标准及常用画法，了解一般土建工程施工工艺和程序。3. 建筑管道和采暖通风专业方面的知识熟悉建筑管道、采暖卫生、通风空调工程施工图中常用的图形符号、文字符号和标注方法；了解制图标准及常用画法；熟悉建筑管道、采暖卫生、通风空调工程施工工艺和程序，掌握与电气关联部位及其一般要求。
